Un hidroneumático consta de un tanque herméticamente cerrado que almacena agua y aire a presión. Una bomba inyecta agua al tanque, comprimiendo el aire y aumentando la presión hasta un máximo, luego la presión disminuye a medida que sale agua, reiniciando el ciclo la bomba cuando se alcanza un mínimo. Los hidroneumáticos simples son paquetes residenciales, mientras los múltiples son industriales con varias bombas y un tablero de control.

1. Hidroneumaticos

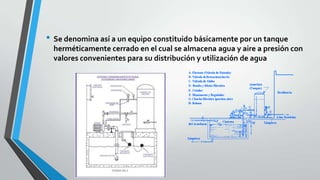

2. • Se denomina así a un equipo constituido básicamente por un tanque
herméticamente cerrado en el cual se almacena agua y aire a presión con
valores convenientes para su distribución y utilización de agua

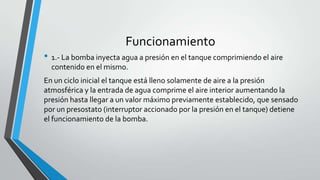

3. Funcionamiento
• 1.- La bomba inyecta agua a presión en el tanque comprimiendo el aire
contenido en el mismo.
En un ciclo inicial el tanque está lleno solamente de aire a la presión
atmosférica y la entrada de agua comprime el aire interior aumentando la
presión hasta llegar a un valor máximo previamente establecido, que sensado
por un presostato (interruptor accionado por la presión en el tanque) detiene
el funcionamiento de la bomba.

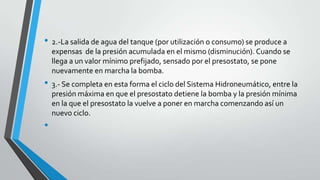

4. • 2.-La salida de agua del tanque (por utilización o consumo) se produce a
expensas de la presión acumulada en el mismo (disminución). Cuando se
llega a un valor mínimo prefijado, sensado por el presostato, se pone
nuevamente en marcha la bomba.
• 3.- Se completa en esta forma el ciclo del Sistema Hidroneumático, entre la
presión máxima en que el presostato detiene la bomba y la presión mínima
en la que el presostato la vuelve a poner en marcha comenzando así un
nuevo ciclo.
•

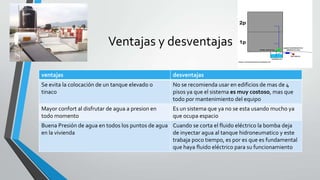

5. Ventajas y desventajas
ventajas desventajas
Se evita la colocación de un tanque elevado o
tinaco
No se recomienda usar en edificios de mas de 4
pisos ya que el sistema es muy costoso, mas que
todo por mantenimiento del equipo
Mayor confort al disfrutar de agua a presion en
todo momento
Es un sistema que ya no se esta usando mucho ya
que ocupa espacio
Buena Presión de agua en todos los puntos de agua
en la vivienda
Cuando se corta el fluido eléctrico la bomba deja
de inyectar agua al tanque hidroneumatico y este
trabaja poco tiempo, es por es que es fundamental
que haya fluido eléctrico para su funcionamiento

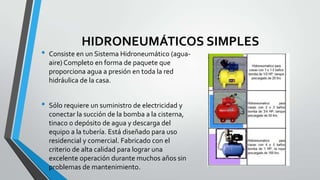

6. HIDRONEUMÁTICOS SIMPLES
• Consiste en un Sistema Hidroneumático (agua-
aire) Completo en forma de paquete que
proporciona agua a presión en toda la red
hidráulica de la casa.
• Sólo requiere un suministro de electricidad y
conectar la succión de la bomba a la cisterna,
tinaco o depósito de agua y descarga del
equipo a la tubería. Está diseñado para uso
residencial y comercial. Fabricado con el
criterio de alta calidad para lograr una
excelente operación durante muchos años sin
problemas de mantenimiento.

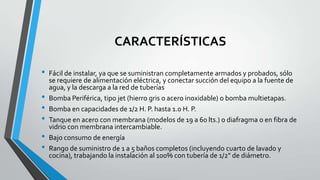

7. CARACTERÍSTICAS
• Fácil de instalar, ya que se suministran completamente armados y probados, sólo
se requiere de alimentación eléctrica, y conectar succión del equipo a la fuente de
agua, y la descarga a la red de tuberías
• Bomba Periférica, tipo jet (hierro gris o acero inoxidable) o bomba multietapas.
• Bomba en capacidades de 1/2 H. P. hasta 1.0 H. P.
• Tanque en acero con membrana (modelos de 19 a 60 lts.) o diafragma o en fibra de
vidrio con membrana intercambiable.
• Bajo consumo de energía
• Rango de suministro de 1 a 5 baños completos (incluyendo cuarto de lavado y
cocina), trabajando la instalación al 100% con tubería de 1/2" de diámetro.

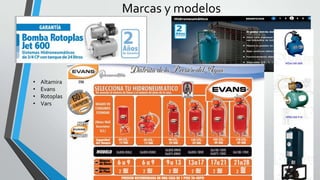

8. Marcas y modelos
• Altamira
• Evans
• Rotoplas
• Vars

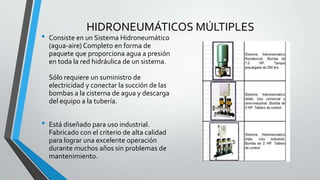

9. HIDRONEUMÁTICOS MÚLTIPLES
• Consiste en un Sistema Hidroneumático
(agua-aire) Completo en forma de
paquete que proporciona agua a presión
en toda la red hidráulica de un sistema.
Sólo requiere un suministro de
electricidad y conectar la succión de las
bombas a la cisterna de agua y descarga
del equipo a la tubería.
• Está diseñado para uso industrial.
Fabricado con el criterio de alta calidad
para lograr una excelente operación
durante muchos años sin problemas de
mantenimiento.

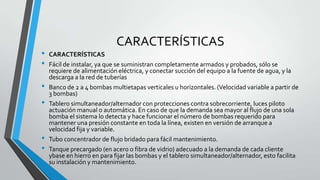

10. CARACTERÍSTICAS
• CARACTERÍSTICAS
• Fácil de instalar, ya que se suministran completamente armados y probados, sólo se
requiere de alimentación eléctrica, y conectar succión del equipo a la fuente de agua, y la
descarga a la red de tuberías
• Banco de 2 a 4 bombas multietapas verticales u horizontales. (Velocidad variable a partir de
3 bombas)
• Tablero simultaneador/alternador con protecciones contra sobrecorriente, luces piloto
actuación manual o automática. En caso de que la demanda sea mayor al flujo de una sola
bomba el sistema lo detecta y hace funcionar el número de bombas requerido para
mantener una presión constante en toda la línea, existen en versión de arranque a
velocidad fija y variable.
• Tubo concentrador de flujo bridado para fácil mantenimiento.
• Tanque precargado (en acero o fibra de vidrio) adecuado a la demanda de cada cliente
ybase en hierro en para fijar las bombas y el tablero simultaneador/alternador, esto facilita
su instalación y mantenimiento.
