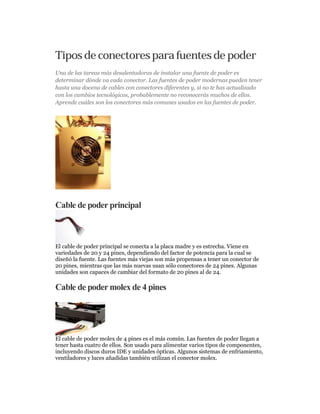

2. Tipos de conectores para fuentes de poder
Una de las tareas más desalentadoras de instalar una fuente de poder es
determinar dónde va cada conector. Las fuentes de poder modernas pueden tener
hasta una docena de cables con conectores diferentes y, si no te has actualizado
con los cambios tecnológicos, probablemente no reconocerás muchos de ellos.
Aprende cuáles son los conectores más comunes usados en las fuentes de poder.
Cable de poder principal
El cable de poder principal se conecta a la placa madre y es estrecha. Viene en
variedades de 20 y 24 pines, dependiendo del factor de potencia para la cual se
diseñó la fuente. Las fuentes más viejas son más propensas a tener un conector de
20 pines, mientras que las más nuevas usan sólo conectores de 24 pines. Algunas
unidades son capaces de cambiar del formato de 20 pines al de 24.
Cable de poder molex de 4 pines
El cable de poder molex de 4 pines es el más común. Las fuentes de poder llegan a
tener hasta cuatro de ellos. Son usado para alimentar varios tipos de componentes,
incluyendo discos duros IDE y unidades ópticas. Algunos sistemas de enfriamiento,
ventiladores y luces añadidas también utilizan el conector molex.

3. Cable SATA
Los discos duros SATA modernos usan el cable de poder SATA, que tiene 15 pines y
normalmente es de color negro. La mayoría de las fuentes de poder tienen dos o
tres de estos conectores, pero algunos sólo tienen uno. Los usuarios que necesitan
más cables de poder SATA pueden usar adaptadores para convertir conectores
molex a conectores SATA de 15 pines.
Cable de poder PCI-Express
El cable de poder PCI-Express viene en variedades ATX de 4 pines o EPS de 8
pines. También los hay del tipo 4 + 4 pines que funcionan como cualquiera de los
dos. El cable de poder PCI-E suministra grandes cantidades de electricidad
a tarjetas gráficas de alto poder. Muchas fuentes de poder de rango medio y bajo no
tienen un cable de poder PCI-E. Esto puede causar problemas al instalar
una tarjeta gráfica de gama alta. Para resolver este problema, lastarjetas vienen a
menudo con convertidores de 4 pines a PCI-E.
Conector de disco flexible de 4 pines
Aunque se usan cada vez menos, el conector de disco flexible de 4 pines es una
versión más pequeña del cable molex usado frecuentemente para alimentar
unidades de disco flexible y tarjetas gráficas antiguas. También existen adaptadores
para convertir el cable de 4 pines a uno de 3 pines usado por los ventiladores.
Cable auxiliar de 6 pines

4. Las nuevas fuentes de poder no tienen cables auxiliares de 6 pines, aunque aún
pueden ser encontradas en ciertas computadoras AMD de doble procesador. Este
cable se conecta a la placa madre para proveer potencia extra.
Conector ATX12V
El conector ATX12V es cuadrado y usa sus 4 pines para alimentar al CPU. Como el
difunto cable de 6 pi nes, se conecta a la placa madre. Algunas fuentes de poder
tienen un conector EPS12V de 8 pines que provee más potencia que el conector
ATX12V. Algunos modelos pueden ser retrocompatibles con este conector al
combinar dos conectores ATX12V de 4 pines.
