Este documento presenta información sobre hidrogramas de ríos peninsulares españoles, incluyendo conceptos clave como caudal absoluto, caudal relativo, coeficiente de irregularidad, régimen fluvial y más. Explica los hidrogramas de varios ríos agrupados por vertientes como la cantábrica, atlántica y mediterránea, proporcionando datos como la estación de aforo, el caudal medio, periodo de tiempo y caudales mensuales medios en m3/s.

1. HIDROGRAMAS DE ALGUNOS RÍOS PENINSULARES

2. VERTIENTE MEDITERRÁNEA CLAVES HIDROGRAMA RÍO NOGUERA RIBAGORZANA ESTACIÓN DE AFORO: PIÑANA (HUESCA) LOCALIZACIÓN ESTACIÓN DE AFORO ESTADÍSTICA Mr = 10,10 M = 17,76 EJEMPLO Periodo (1.946-2.005) MÁXIMO PRINCIPAL MÁXIMO SECUNDARIOL 0 VALOR MÄXIMO VALOR MEDIO 0 COEFICIENTEDECAUDAL VALOR MÍNIMO MÍNIMO SECUNDARIOL MÍNIMO PRINCIPAL MESES m3 / s CAUDALES MENSUALES MEDIOS

3. CONCEPTOS BÁSICOS CAUDAL ABSOLUTO o MÓDULO ABSOLUTO (M): Cantidad de agua evacuada por un río a lo largo de un periodo de tiempo, al menos de 30 años. Es el caudal medio anual y se expresa en metros cúbicos por segundo. M = Caudales medios mensuales / 12 = m3 / s. Ejemplo Río Noguera Ribagorzana M = (14,30+14,61+17,33+18,16+22,14+24,26+20,47+17,91+16,83+17,48+15,26+14,42) / 12 = 17,76 m3 / s.

4. CONCEPTOS BÁSICOS COEFICIENTE DE CAUDAL (K): Relación entre el caudal medio mensual y el caudal medio anual (M) . Es fundamental para realizar HIDROGRAMAS o representaciones gráficas de las variaciones de caudal de un río. K = Caudal medio mensual / Caudal medio anual (M) Ejemplo Río Noguera Ribagorzana K de Enero = 14,30/17,76 = 0,80 K de Febrero = 14,61/17,76 = 0,82 … Valor >1 = Aguas altas Valor 1 = Sin variación de caudal Valor <1 = Aguas bajas VALORES

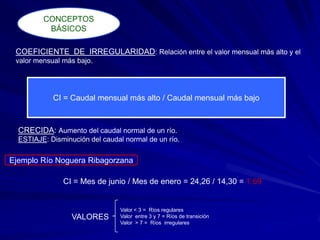

5. CONCEPTOS BÁSICOS COEFICIENTE DE IRREGULARIDAD: Relación entre el valor mensual más alto y el valor mensual más bajo. CI = Caudal mensual más alto / Caudal mensual más bajo CRECIDA: Aumento del caudal normal de un río. ESTIAJE: Disminución del caudal normal de un río. Ejemplo Río Noguera Ribagorzana CI = Mes de junio / Mes de enero = 24,26 / 14,30 = 1,69 Valor < 3 = Ríos regulares Valor entre 3 y 7 = Ríos de transición Valor > 7 = Ríos irregulares VALORES

6. CONCEPTOS BÁSICOS CAUDAL RELATIVO o MÓDULO RELATIVO (Mr): Relación expresada en litros por segundo por kilómetro cuadrado entre el caudal medio anual (M) y la extensión de la cuenca del río en km2 Mr = 1.000 M/ Superficie cuenca río = l/s / km2 Ejemplo Río Noguera Ribagorzana CUENCA DEL RÍO NOGUERA RIBAGORZANA = 1.757 km2 Mr = 1.000 x 17,76 / 1.757 = 10,10 l/s/ km2 Valor < 5 = Escasez Valor entre 5 y 15 = Valores medios Valor > 15 = Valores elevados VALORES

7. CONCEPTOS BÁSICOS C = Caudales absolutos en metros cúbicos = (M) R = Caudales relativos por kilómetro cuadrado de cuenca = (Mr) RÉGIMEN FLUVIAL: Variación estacional del caudal de un río, determinada por el clima, litología, topografía, vegetación y la acción antrópica. En España los tipos fundamentales son nival (A), nivo-pluvial (B), pluvio-nival (C) y pluvial (D, E, F). Entre estos últimos destacan el pluvial oceánico (D), Pluvial mediterráneo (E) y pluvial subtropical (F). CALDARÉS EN IBON DE LOS BAÑOS GUADIELA EN BUENDÍA SEGRE EN LA SEO DE URGEL MIÑO EN OURENSE GUADIARO EN COLMENAR FOIX EN EL PANTANO DE FOIX http://es.wikipedia.org/wiki/Alimentaci%C3%B3n_fluvial

8. REGÍMENES FLUVIALES ESPAÑOLES

9. http://www.ign.es/espmap/mapas_agua_bach/Hidro_Mapa_03.htm

10. V E R T I E N T E S CONCEPTOS BÁSICOS C U E C A S CUENCA FLUVIAL 0 HIDROGRÁFICA: Todo espacio en el que drenan las aguas que van a parar a un determinado río. VERTIENTE: Conjunto de cuencas hidrográficas que vierten sus aguas a un mismo mar. En España podemos distinguir las vertientes cantábrica, atlántica y mediterránea. Lista de HIDROGRAMAS elaborados por vertientes: Cantábrica: Bidasoa, Sella, Navia, Nalón y Narcea. Atlántica: Miño, Sil, Duero, Esla, Pisuerga, Tormes, Tajo, Tiétar, Alberche, Alagón, Guadiana, Cigüela, Jabalón, Guadalquivir, Jándula y Genil. Mediterránea: Ebro, Segre, Cinca, Gállego, Jalón, Jiloca, Ter, Júcar, Cabriel, Turia , Segura y Guadalhorce. DATOS ELABORADOS A PARTIR DE: http://hercules.cedex.es/anuarioaforos/gr_cuenca_cdr.asp

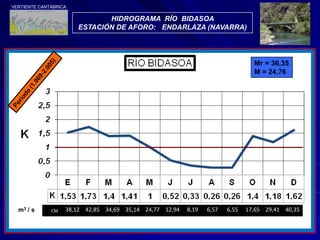

11. VERTIENTE CANTÁBRICA HIDROGRAMA RÍO BIDASOA ESTACIÓN DE AFORO: ENDARLAZA (NAVARRA) Mr = 36,35 M = 24,76 Periodo (1.969-2.005) m3 / s

12. VERTIENTE CANTÁBRICA HIDROGRAMA RÍO SELLA ESTACIÓN DE AFORO : CANGAS DE ONIS Mr = 38,47 M = 18,07 Periodo (1.921-2.005) m3 / s

13. VERTIENTE CANTÁBRICA HIDROGRAMA RÍO NAVIA ESTACIÓN DE AFORO: DOIRAS (ASTURIAS) Mr = 27,54 M = 63,04 Periodo (1.946-2.002) m3 / s

14. VERTIENTE CANTÁBRICA HIDROGRAMA RÍO NALÓN ESTACIÓN DE AFORO: GRADO (ASTURIAS) Mr = 19,69 M = 51,93 Periodo (1.912-1.985) m3 / s

15. VERTIENTE CANTÁBRICA HIDROGRAMA RÍO NARCEA ESTACIÓN DE AFORO: REQUEJO (ASTURIAS) Mr = 28,75 M = 49,03 Periodo (1.912-2.005) m3 / s

16. VERTIENTE ATLÁNTICA HIDROGRAMA RÍO MIÑO ESTACIÓN DE AFORO: OURENSE Mr = 19,5 M = 244,9 Periodo (1.913-1.969) m3 / s

17. VERTIENTE ATLÁNTICA HIDROGRAMA RÍO SIL ESTACIÓN DE AFORO: SEQUEIROS (LUGO) Mr = 21,1 M = 132,14 Periodo (1.952-1.992) m3 / s

18. VERTIENTE ATLÁNTICA HIDROGRAMA RÍO DUERO ESTACIÓN DE AFORO: TORO (ZAMORA) Mr = 2,71 M = 113,7 Periodo (1.911-2.005) m3 / s

19. VERTIENTE ATLÁNTICA HIDROGRAMA RÍO ESLA ESTACIÓN DE AFORO: BRETO (ZAMORA) Mr = 9,53 M = 135,8 Periodo (1.929-2.005) m3 / s

20. VERTIENTE ATLÁNTICA HIDROGRAMA RÍO PISUERGA ESTACIÓN DE AFORO: VALLADOLID Mr = 3,96 M = 61,98 Periodo (1.969-2.005) m3 / s

21. VERTIENTE ATLÁNTICA HIDROGRAMA RÍO TORMES ESTACIÓN DE AFORO: SALAMANCA Mr = 7,36 M = 29,51 Periodo (1.915-2.005) m3 / s

22. VERTIENTE ATLÁNTICA HIDROGRAMA RÍO TAJO ESTACIÓN DE AFORO: TOLEDO Mr = 1,90 M = 47,13 Periodo (1.972-2.005) m3 / s

23. VERTIENTE ATLÁNTICA HIDROGRAMA RÍO TIÉTAR ESTACIÓN DE AFORO: ROSARITO (TOLEDO) Mr = 15,58 M = 27,33 Periodo (1.911-1.985) m3 / s

24. VERTIENTE ATLÁNTICA HIDROGRAMA RÍO ALBERCHE ESTACIÓN DE AFORO: ESCALONA (TOLEDO) Mr = 5,63 M = 17,49 Periodo (1.969-2.005) m3 / s

25. VERTIENTE ATLÁNTICA HIDROGRAMA RÍO ALAGÓN ESTACIÓN DE AFORO: GARCIBUEY (SALAMANCA) Mr = 7,44 M = 3,16 Periodo (1.968-2.005) m3 / s

26. VERTIENTE ATLÁNTICA HIDROGRAMA RÍO GUADIANA ESTACIÓN DE AFORO: MÉRIDA (BADAJOZ) Mr = 2,29 M = 96,38 Periodo (1.969-2.005) m3 / s

27. VERTIENTE ATLÁNTICA HIDROGRAMA RÍO CIGÜELA ESTACIÓN DE AFORO: VILLARUBIA (CIUDAD REAL) Mr = 0,23 M = 2,46 Periodo (1.919-2.003) m3 / s

28. VERTIENTE ATLÁNTICA HIDROGRAMA RÍO JABALÓN ESTACIÓN DE AFORO: PUENTE MORENA (CIUDAD REAL) Mr = 0,57 M = 1,38 Periodo (1.949-2.001) m3 / s

29. VERTIENTE ATLÁNTICA HIDROGRAMA RÍO GUADALQUIVIR ESTACIÓN DE AFORO:ALCALÁ DEL RÍO (SEVILLA) Mr = 2,46 M = 116,01 Periodo (1.942-1.994) m3 / s

30. VERTIENTE ATLÁNTICA HIDROGRAMA RÍO JÁNDULA ESTACIÓN DE AFORO:EMBALSE ANDÚJAR (JÁEN) Mr = 2,72 M = 5,87 Periodo (1.931-1.993) m3 / s

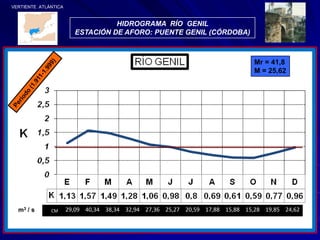

31. VERTIENTE ATLÁNTICA HIDROGRAMA RÍO GENIL ESTACIÓN DE AFORO: PUENTE GENIL (CÓRDOBA) Mr = 41,8 M = 25,62 Periodo (1.911-1.999) m3 / s

32. VERTIENTE MEDITERRÁNEA HIDROGRAMA RÍO EBRO ESTACIÓN DE AFORO: ZARAGOZA Mr = 5,79 M = 234,32 Periodo (1.912-2.005) m3 / s

33. VERTIENTE MEDITERRÁNEA HIDROGRAMA RÍO SEGRE ESTACIÓN DE AFORO: SEROS (LLEIDA) Mr = 6,92 M = 88,461 Periodo (1.925-2.005) m3 / s

34. VERTIENTE MEDITERRÁNEA HIDROGRAMA RÍO CINCA ESTACIÓN DE AFORO: ESCALONA (HUESCA) Mr = 35,35 M = 29,52 Periodo (1.959-1.992) m3 / s

35. VERTIENTE MEDITERRÁNEA HIDROGRAMA RÍO GÁLLEGO ESTACIÓN DE AFORO: ANZÁNIGO (HUESCA) Mr = 19,10 M = 26,58 Periodo (1.949-2.005) m3 / s

36. VERTIENTE MEDITERRÁNEA HIDROGRAMA RÍO JALÓN ESTACIÓN DE AFORO: CETINA (ZARAGOZA) Mr = 0,32 M = 2,32 Periodo (1.912-2.004) m3 / s

37. VERTIENTE MEDITERRÁNEA HIDROGRAMA RÍO JILOCA ESTACIÓN DE AFORO: CALAMOCHA (TERUEL) Mr = 2,02 M = 3,04 Periodo (1.930-2.005) m3 / s

38. VERTIENTE MEDITERRÁNEA HIDROGRAMA RÍO TER ESTACIÓN DE AFORO: GIRONA Mr = 5,12 M = 11,90 Periodo (1.912-1.930) m3 / s

39. VERTIENTE MEDITERRÁNEA HIDROGRAMA RÍO JÚCAR ESTACIÓN DE AFORO: CASTELLAR (CUENCA) Mr = 6,19 M = 111,11 Periodo (1.964-2.005) m3 / s

40. VERTIENTE MEDITERRÁNEA HIDROGRAMA RÍO CABRIEL ESTACIÓN DE AFORO: COFRENTES (VALENCIA) Mr = 4,13 M = 19,40 Periodo (1.911-2.005) m3 / s

41. VERTIENTE MEDITERRÁNEA HIDROGRAMA RÍO TURIA ESTACIÓN DE AFORO: LA PRESA-MANISES (VALENCIA) Mr = 1,93 M = 12,2 Periodo (1.911-2.005) m3 / s

42. VERTIENTE MEDITERRÁNEA HIDROGRAMA RÍO SEGURA ESTACIÓN DE AFORO: MURCIA Mr = 2 M = 19,75 Periodo (1.911-1.950) m3 / s

43. VERTIENTE MEDITERRÁNEA HIDROGRAMA GUADALHORCE ESTACIÓN DE AFORO: EL CHORRO (MÁLAGA) Mr = 8,02 M = 11,96 m3 / s
