de la obra arquitectónica
Introducción
a la Historia del Arte
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)
2. Análisis e interpretación
de la obra arquitectónica

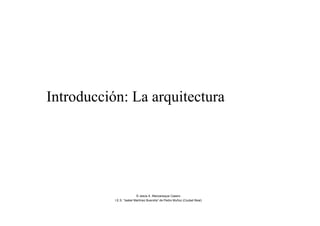

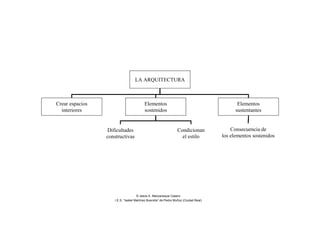

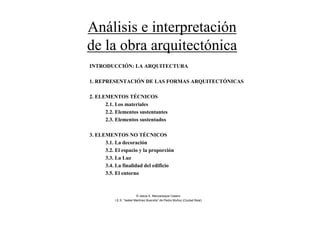

INTRODUCCIÓN: LA ARQUITECTURA
1. REPRESENTACIÓN DE LAS FORMAS ARQUITECTÓNICAS
2. ELEMENTOS TÉCNICOS
2.1. Los materiales
2.2. Elementos sustentantes
2.3. Elementos sustentados
3. ELEMENTOS NO TÉCNICOS
3.1. La decoración
3.2. El espacio y la proporción

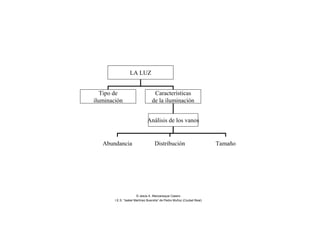

3.3. La Luz
3.4. La finalidad del edificio
3.5. El entorno
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

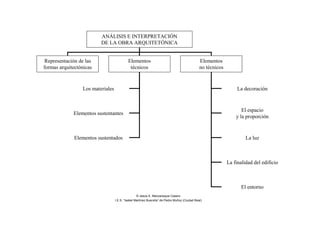

3. ANÁLISIS E INTERPRETACIÓN
DE LA OBRA ARQUITETÓNICA
Representación de las
formas arquitectónicas
Elementos
técnicos
Elementos
no técnicos
Los materiales
Elementos sustentantes
Elementos sustentados
La decoración
El espacio
y la proporción
La luz
La finalidad del edificio
El entorno
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

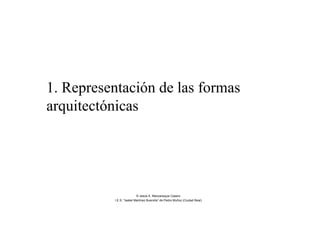

6. 1. Representación de las formas
arquitectónicas
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)
7. REPRESENTACIÓN DE LAS
FORMAS ARQUITECTÓNICAS
Plantas Secciones Fachadas Proyecciones
Detalles del
edificio en un
plano horizontal
Tipos de
plantas
Longitudinales
Transversales
Cuerpos
Calles
Vanos
Portadas
Decoración
Todos los
aspectos
anteriores
Fotografías
Exteriores
Interiores
Eje
longitudinal
Eje
centralizado
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

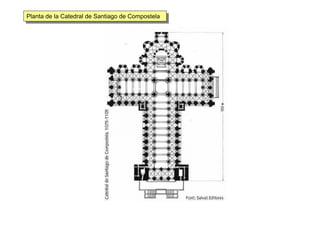

8. Planta de la Catedral de Santiago de CompostelaPlanta de la Catedral de Santiago de Compostela

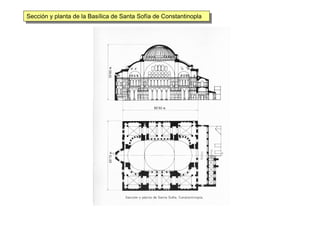

9. Sección y planta de la Basílica de Santa Sofía de ConstantinoplaSección y planta de la Basílica de Santa Sofía de Constantinopla

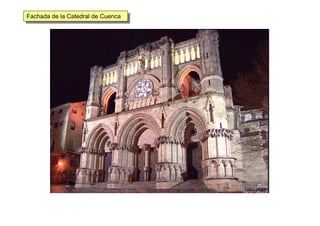

11. Fachada de la Catedral de CuencaFachada de la Catedral de Cuenca

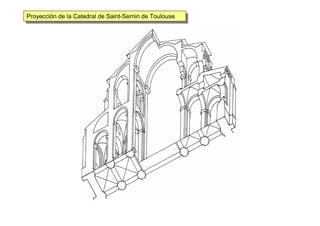

12. Proyección de la Catedral de Saint-Sernin de ToulouseProyección de la Catedral de Saint-Sernin de Toulouse

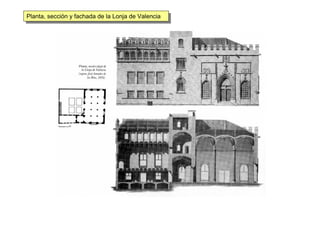

13. Planta, sección y fachada de la Lonja de ValenciaPlanta, sección y fachada de la Lonja de Valencia
14. 2. Elementos técnicos
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

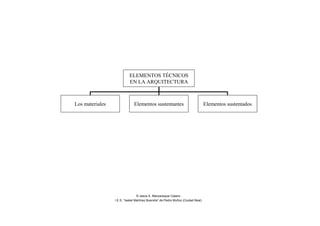

15. ELEMENTOS TÉCNICOS
EN LA ARQUITECTURA
Los materiales Elementos sustentantes Elementos sustentados
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

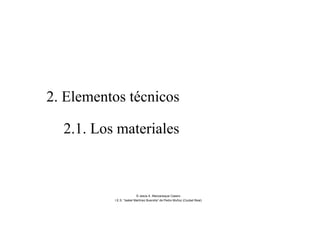

16. 2. Elementos técnicos
2.1. Los materiales
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

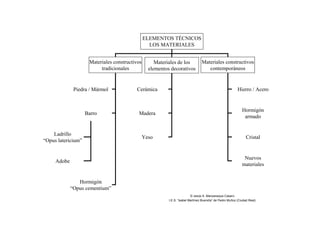

17. ELEMENTOS TÉCNICOS
LOS MATERIALES
Materiales constructivos
tradicionales
Materiales de los
elementos decorativos
Materiales constructivos
contemporáneos
Piedra / Mármol
Barro
Hormigón
“Opus cementium”
Ladrillo
“Opus latericium”
Adobe
Cerámica
Madera
Yeso
Hierro / Acero
Hormigón
armado
Cristal
Nuevos
materiales
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

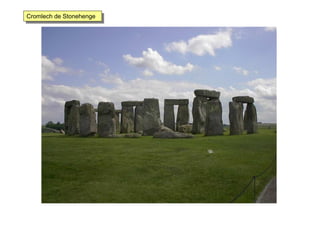

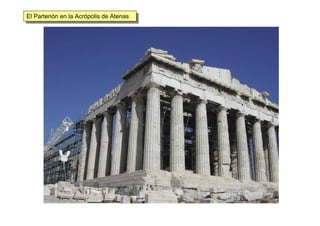

19. El Partenón en la Acrópolis de AtenasEl Partenón en la Acrópolis de Atenas

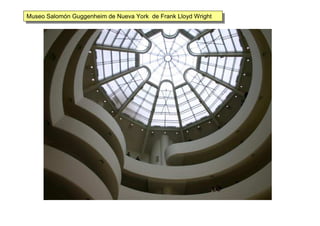

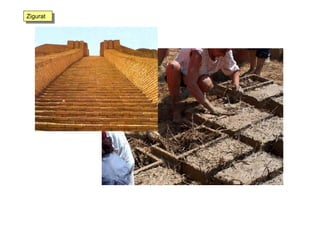

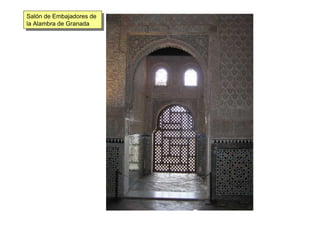

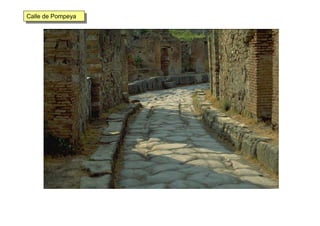

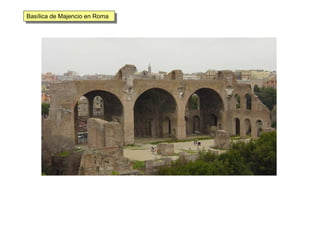

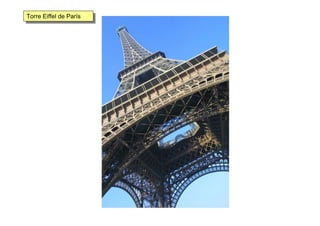

25. Museo Salomón Guggenheim de Nueva York de Frank Lloyd WrightMuseo Salomón Guggenheim de Nueva York de Frank Lloyd Wright

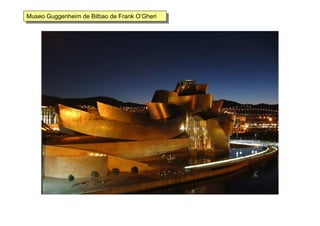

27. 2. Elementos técnicos
2.2. Elementos sustentantes
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

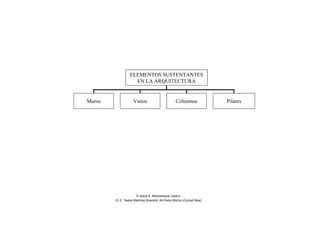

28. ELEMENTOS SUSTENTANTES
EN LA ARQUITECTURA
Muros Vanos Columnas Pilares
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

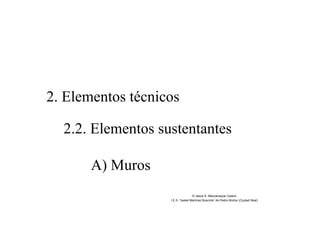

29. 2. Elementos técnicos
2.2. Elementos sustentantes
A) Muros
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

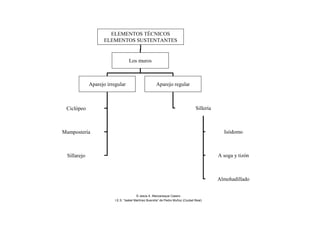

30. ELEMENTOS TÉCNICOS
ELEMENTOS SUSTENTANTES
Los muros
Aparejo irregular Aparejo regular
Ciclópeo
Mampostería
Sillarejo
Sillería
Isódomo
A soga y tizón
Almohadillado
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

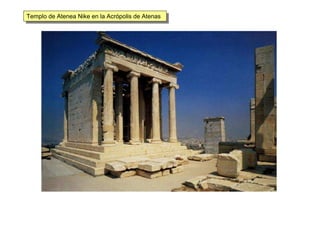

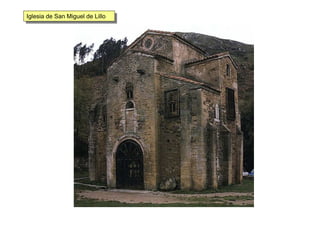

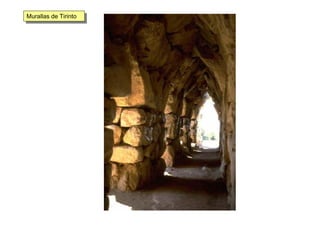

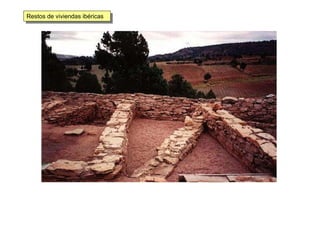

34. Templo de Atenea Nike en la Acrópolis de AtenasTemplo de Atenea Nike en la Acrópolis de Atenas

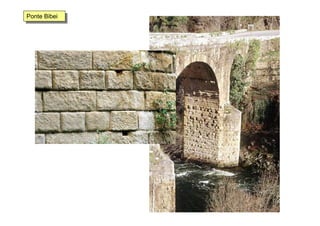

36. Palacio de Carlos V en la Alhambra de Granada de MachucaPalacio de Carlos V en la Alhambra de Granada de Machuca

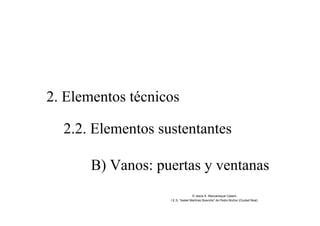

37. 2. Elementos técnicos
2.2. Elementos sustentantes
B) Vanos: puertas y ventanas
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)
38. ELEMENTOS TÉCNICOS
ELEMENTOS SUSTENTANTES
Los vanos:
puertas y ventanas
Principales elementos Otros elementos
GeminadasUmbral / Alféizar
Jambas
Dintel
Abocinadas
Arcos
Arquivoltas
en las abocinadas
Alfiz
Parteluz
Tímpano © Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)
39. Portada de la Catedral de Notre-Dame de ParísPortada de la Catedral de Notre-Dame de París

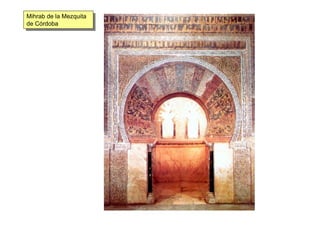

40. Mihrab de la Mezquita
de Córdoba
Mihrab de la Mezquita
de Córdoba

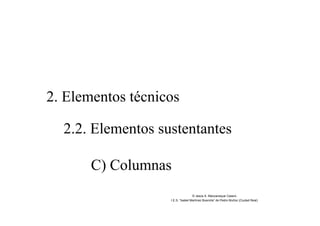

41. 2. Elementos técnicos
2.2. Elementos sustentantes
C) Columnas
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

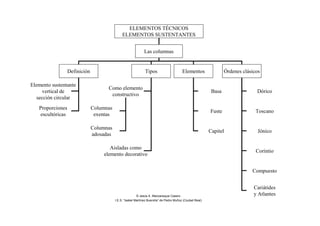

42. ELEMENTOS TÉCNICOS
ELEMENTOS SUSTENTANTES
Las columnas
Definición Tipos Elementos
Elemento sustentante
vertical de
sección circular
Proporciones
escultóricas
Como elemento
constructivo
Aisladas como
elemento decorativo

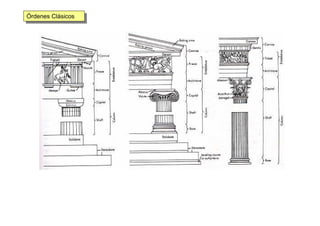

Órdenes clásicos
Basa
Fuste
Capitel
Columnas
exentas
Columnas
adosadas
Dórico

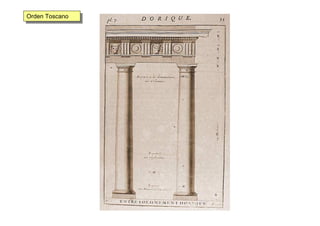

Toscano
Jónico
Corintio
Compuesto
Cariátides
y Atlantes© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

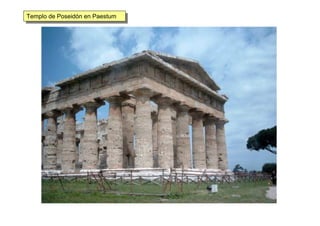

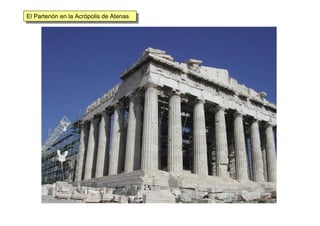

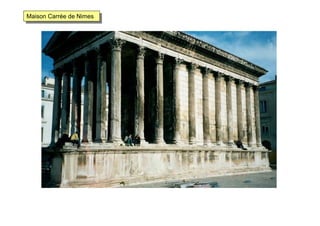

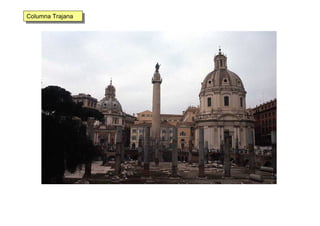

47. El Partenón en la Acrópolis de AtenasEl Partenón en la Acrópolis de Atenas

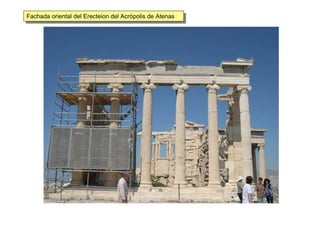

49. Fachada oriental del Erecteion del Acrópolis de AtenasFachada oriental del Erecteion del Acrópolis de Atenas

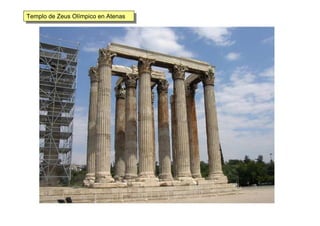

50. Templo de Zeus Olímpico en AtenasTemplo de Zeus Olímpico en Atenas

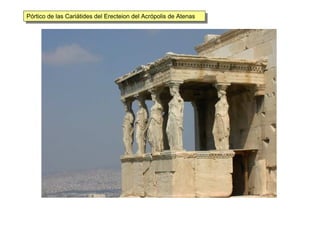

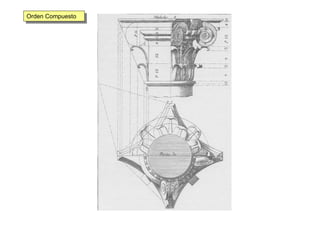

52. Pórtico de las Cariátides del Erecteion del Acrópolis de AtenasPórtico de las Cariátides del Erecteion del Acrópolis de Atenas
53. 2. Elementos técnicos
2.2. Elementos sustentantes
D) Pilares
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

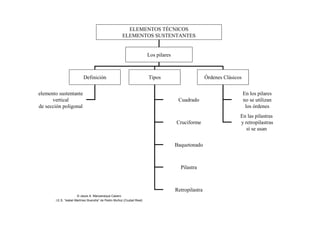

54. ELEMENTOS TÉCNICOS
ELEMENTOS SUSTENTANTES
Los pilares
Definición Tipos Órdenes Clásicos
elemento sustentante
vertical
de sección poligonal
En los pilares
no se utilizan
los órdenes
En las pilastras
y retropilastras
sí se usan
Cuadrado
Cruciforme
Baquetonado
Pilastra
Retropilastra
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)
55. Templo de la Reina Hatshepsut en Deir-el-BahariTemplo de la Reina Hatshepsut en Deir-el-Bahari

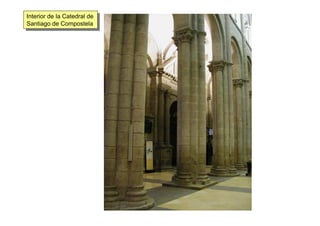

56. Interior de la Catedral de
Santiago de Compostela
Interior de la Catedral de
Santiago de Compostela

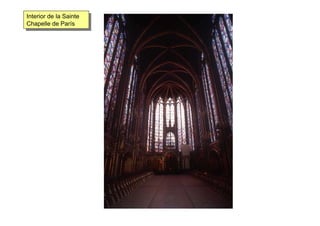

57. Interior de la Sainte
Chapelle de París
Interior de la Sainte
Chapelle de París

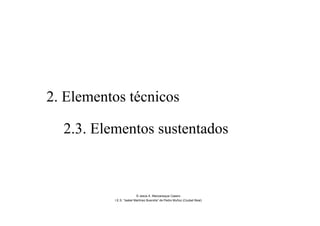

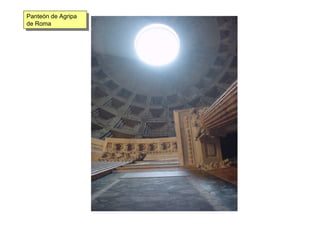

59. 2. Elementos técnicos
2.3. Elementos sustentados
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)
60. ELEMENTOS SUSTENTADOS
EN LA ARQUITECTURA
Cubierta adintelada Cubierta abovedada
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

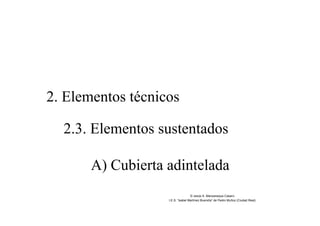

61. 2. Elementos técnicos
2.3. Elementos sustentados
A) Cubierta adintelada
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

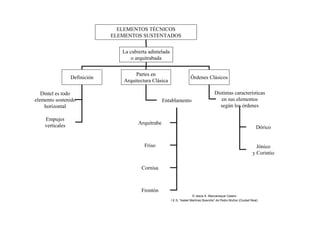

62. ELEMENTOS TÉCNICOS
ELEMENTOS SUSTENTADOS
La cubierta adintelada
o arquitrabada
Definición
Partes en
Arquitectura Clásica
Órdenes Clásicos
Dintel es todo
elemento sostenido
horizontal
Distintas características
en sus elementos
según los órdenes
Entablamento
Empujes
verticales Arquitrabe
Friso
Cornisa
Frontón
Dórico
Jónico
y Corintio
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

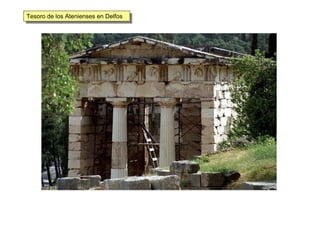

64. Tesoro de los Atenienses en DelfosTesoro de los Atenienses en Delfos

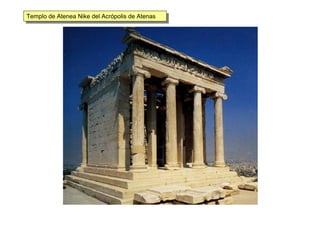

65. Templo de Atenea Nike del Acrópolis de AtenasTemplo de Atenea Nike del Acrópolis de Atenas

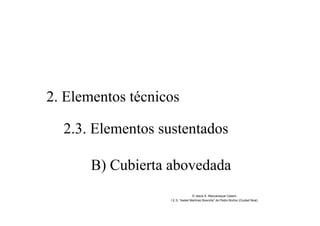

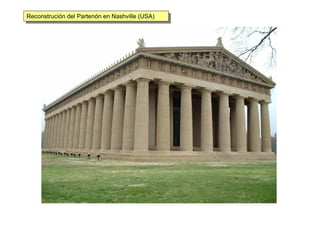

67. 2. Elementos técnicos
2.3. Elementos sustentados
B) Cubierta abovedada
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

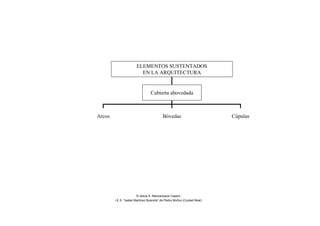

68. ELEMENTOS SUSTENTADOS
EN LA ARQUITECTURA
Cubierta abovedada
Arcos Bóvedas Cúpulas
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)
69. 2. Elementos técnicos
2.3. Elementos sustentados
B) Cubierta abovedada
+ Arcos
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

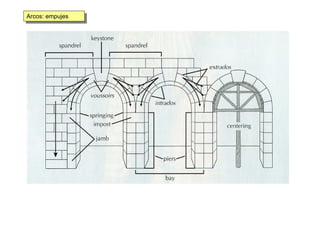

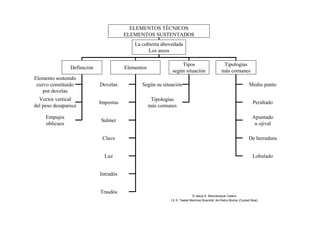

70. ELEMENTOS TÉCNICOS
ELEMENTOS SUSTENTADOS
La cubierta abovedada
Los arcos
Definición Elementos
Tipos
según situación
Elemento sostenido
curvo constituido
por dovelas
Según su situaciónDovelas
Vector vertical
del peso desaparece
Empujes
oblicuos
Impostas
Salmer
Clave
Luz
Intradós
Trasdós

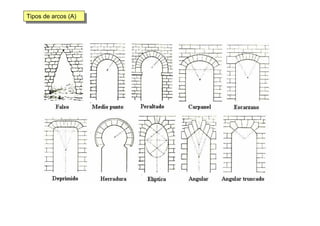

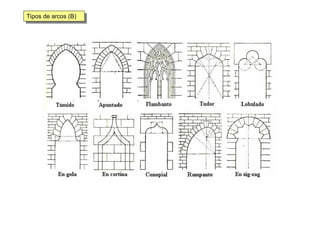

Tipologías
más comunes
Tipologías
más comunes
Medio punto
Peraltado
Apuntado
u ojival
De herradura
Lobulado
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

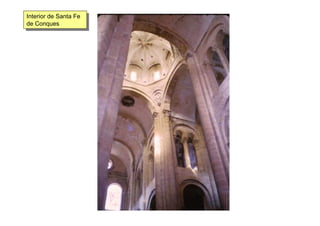

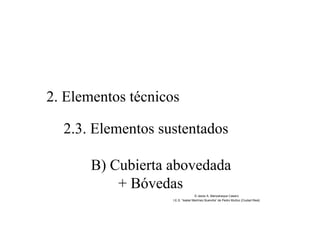

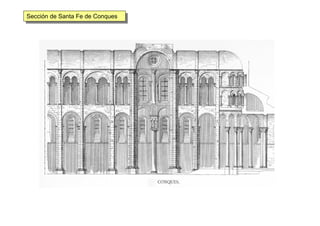

78. 2. Elementos técnicos
2.3. Elementos sustentados
B) Cubierta abovedada
+ Bóvedas
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

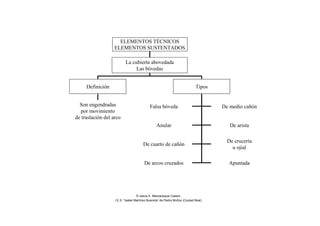

79. ELEMENTOS TÉCNICOS
ELEMENTOS SUSTENTADOS
La cubierta abovedada

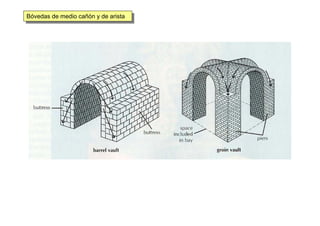

Las bóvedas
Definición Tipos
Son engendradas
por movimiento
de traslación del arco
Falsa bóveda De medio cañón
Anular De arista
De cuarto de cañón
De crucería
u ojial
De arcos cruzados Apuntada
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

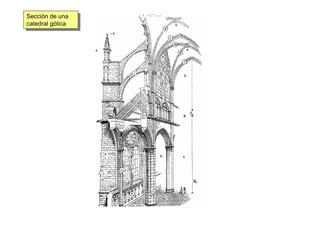

83. 2. Elementos técnicos
2.3. Elementos sustentados
B) Cubierta abovedada
+ Cúpulas
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

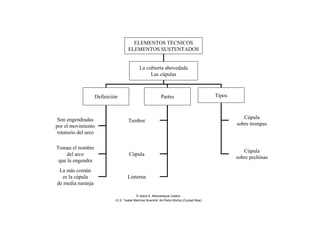

84. ELEMENTOS TÉCNICOS
ELEMENTOS SUSTENTADOS
La cubierta abovedada
Las cúpulas
Definición Partes
Son engendradas
por el movimiento
rotatorio del arco
Tambor
Cúpula
Linterna
Toman el nombre
del arco
que la engendra
La más común
es la cúpula
de media naranja
Tipos
Cúpula
sobre trompas

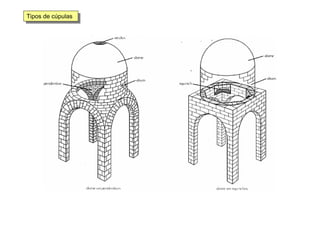

Cúpula
sobre pechinas
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

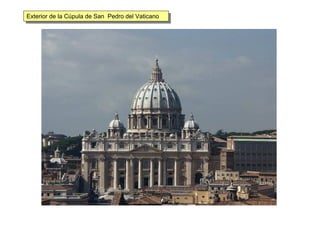

85. Exterior de la Cúpula de San Pedro del VaticanoExterior de la Cúpula de San Pedro del Vaticano

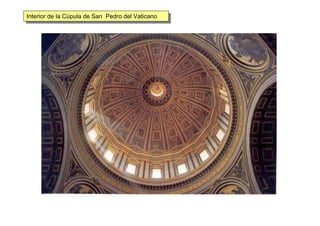

86. Interior de la Cúpula de San Pedro del VaticanoInterior de la Cúpula de San Pedro del Vaticano
88. 3. Elementos no técnicos
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

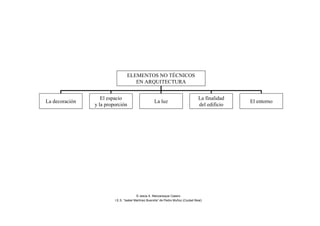

89. ELEMENTOS NO TÉCNICOS
EN ARQUITECTURA
La decoración
El espacio
y la proporción
La luz
La finalidad
del edificio
El entorno
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

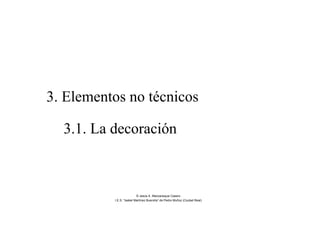

90. 3. Elementos no técnicos
3.1. La decoración
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

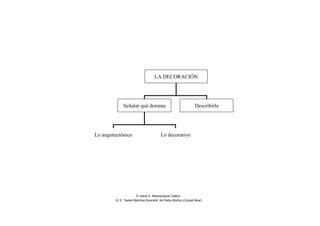

91. LA DECORACIÓN
Señalar qué domina
Lo arquitectónico Lo decorativo
Describirla
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

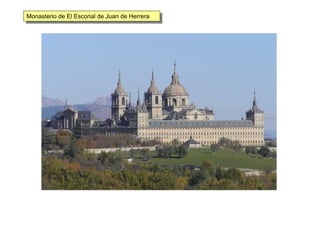

92. Monasterio de El Escorial de Juan de HerreraMonasterio de El Escorial de Juan de Herrera

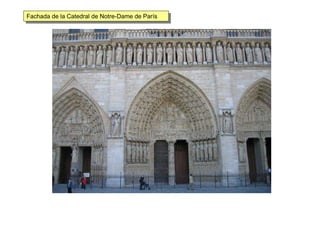

93. Fachada de la Catedral de Notre-Dame de ParísFachada de la Catedral de Notre-Dame de París

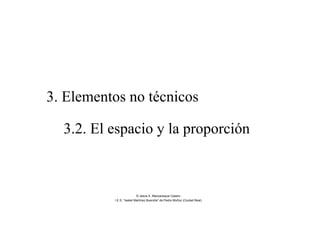

94. 3. Elementos no técnicos
3.2. El espacio y la proporción
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

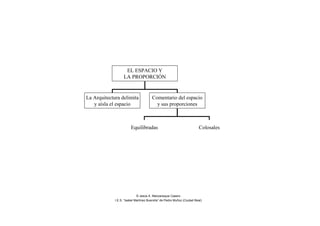

95. EL ESPACIO Y
LA PROPORCIÓN
La Arquitectura delimita
y aísla el espacio
Comentario del espacio
y sus proporciones
Equilibradas Colosales
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)
96. Vía de las tumbas de PompeyaVía de las tumbas de Pompeya

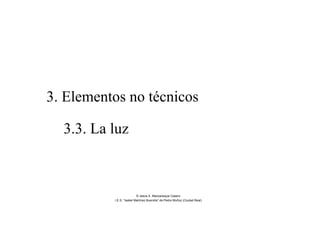

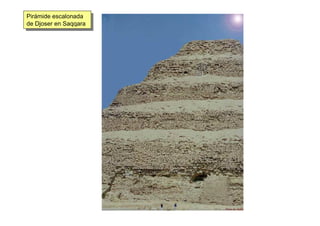

98. 3. Elementos no técnicos
3.3. La luz
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

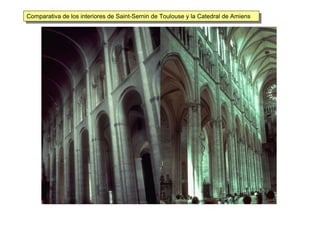

100. Comparativa de los interiores de Saint-Sernin de Toulouse y la Catedral de AmiensComparativa de los interiores de Saint-Sernin de Toulouse y la Catedral de Amiens

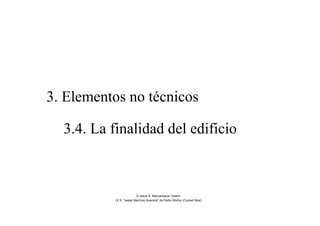

101. 3. Elementos no técnicos
3.4. La finalidad del edificio
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

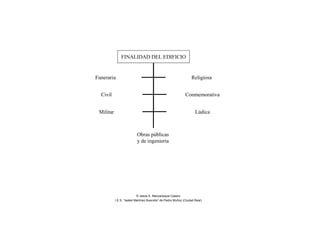

102. FINALIDAD DEL EDIFICIO
Funeraria Religiosa
Civil Conmemorativa
Militar Lúdica
Obras públicas
y de ingeniería
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

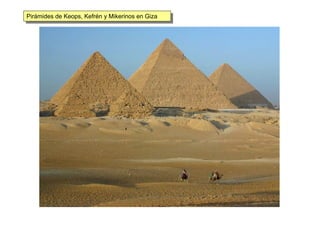

103. Pirámides de Keops, Kefrén y Mikerinos en GizaPirámides de Keops, Kefrén y Mikerinos en Giza

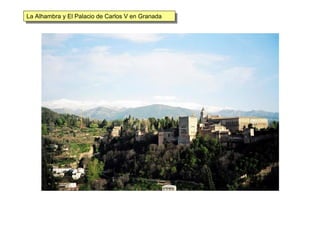

105. La Alhambra y El Palacio de Carlos V en GranadaLa Alhambra y El Palacio de Carlos V en Granada

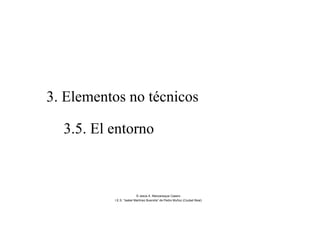

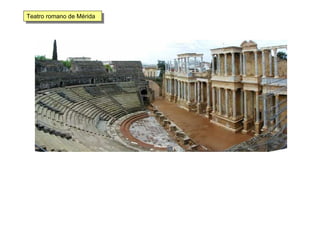

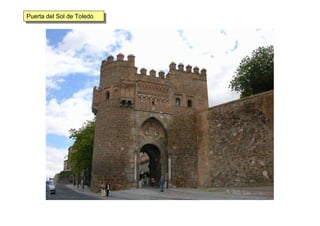

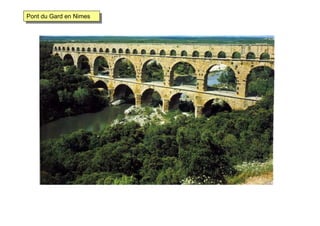

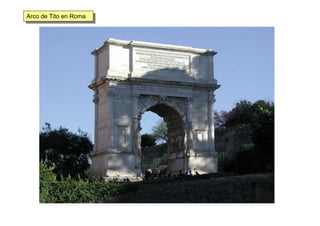

110. 3. Elementos no técnicos
3.5. El entorno
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

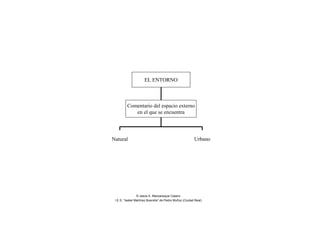

111. EL ENTORNO
Comentario del espacio externo
en el que se encuentra
Natural Urbano
© Jesús A. Manzaneque Casero
I.E.S. “Isabel Martínez Buendía” de Pedro Muñoz (Ciudad Real)

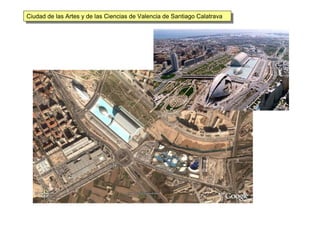

112. Ciudad de las Artes y de las Ciencias de Valencia de Santiago CalatravaCiudad de las Artes y de las Ciencias de Valencia de Santiago Calatrava
