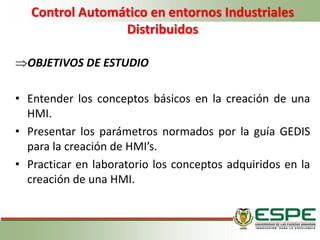

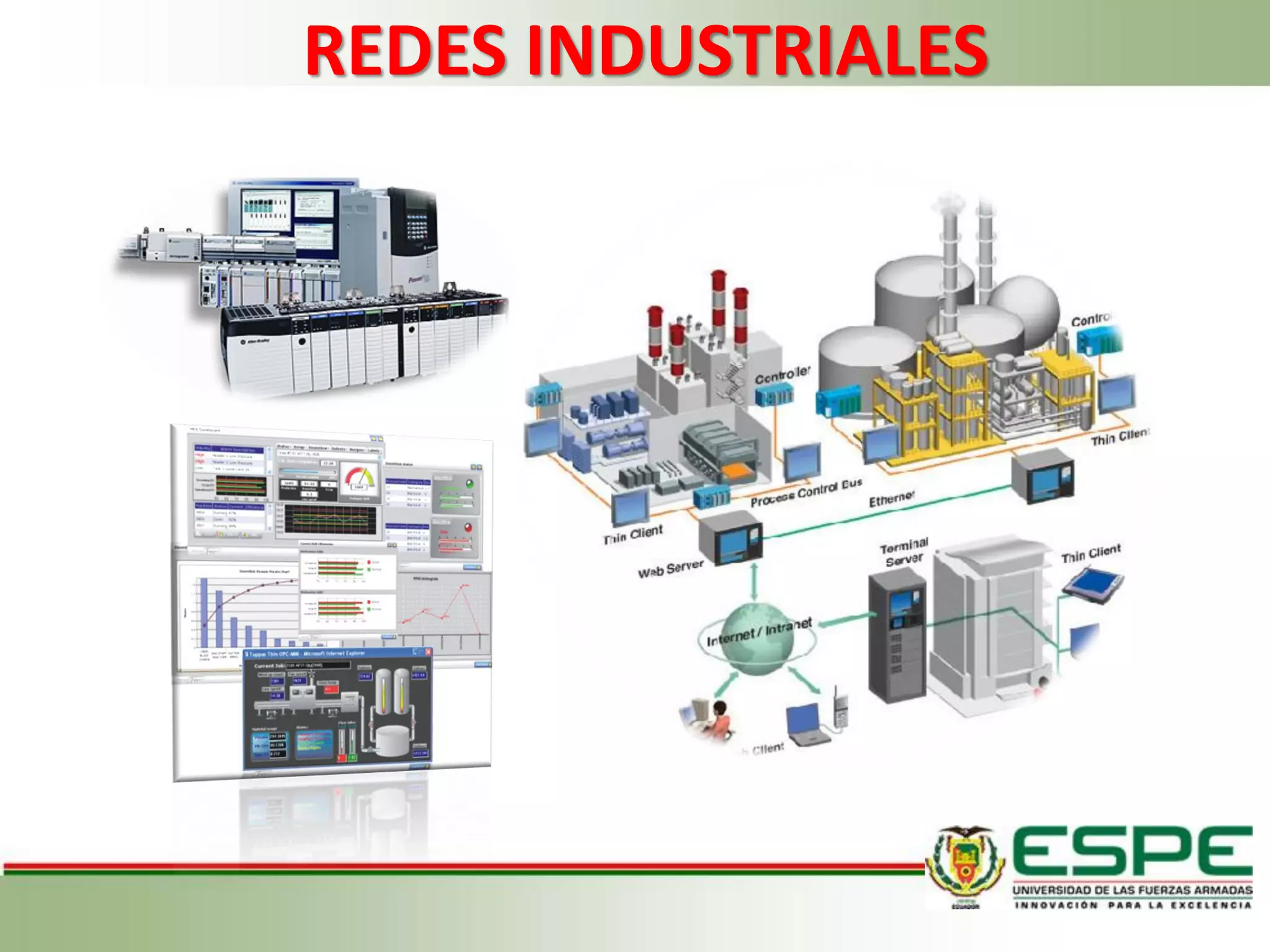

2. Control Automático en entornos Industriales
Distribuidos
OBJETIVOS DE ESTUDIO
• Entender los conceptos básicos en la creación de una
HMI.
• Presentar los parámetros normados por la guía GEDIS
para la creación de HMI’s.
• Practicar en laboratorio los conceptos adquiridos en la
creación de una HMI.

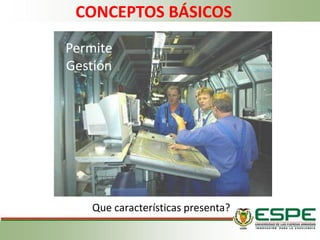

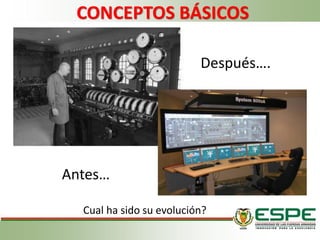

17. CONCEPTOS BÁSICOS
Es el conjunto de conocimientos científicos aplicados para que el
trabajo, los sistemas, productos y ambientes se adapten a las
capacidades y limitaciones físicas y mentales de la persona
Es el conjunto de conocimientos de carácter multidisciplinar
aplicados para la adecuación de los productos, sistemas y
entornos artificiales a las necesidades, limitaciones y
características de sus usuarios, optimizando la eficacia, seguridad
y bienestar.
Ergonomía

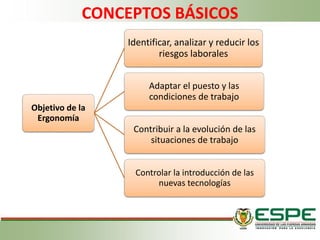

18. CONCEPTOS BÁSICOS
Objetivo de la
Ergonomía
Identificar, analizar y reducir los
riesgos laborales
Adaptar el puesto y las
condiciones de trabajo
Contribuir a la evolución de las
situaciones de trabajo
Controlar la introducción de las
nuevas tecnologías

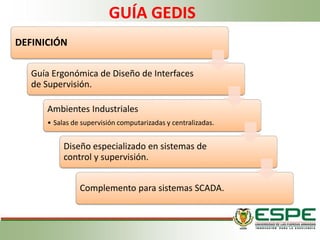

20. GUÍA GEDIS
DEFINICIÓN
Guía Ergonómica de Diseño de Interfaces
de Supervisión.
Ambientes Industriales
• Salas de supervisión computarizadas y centralizadas.
Diseño especializado en sistemas de
control y supervisión.
Complemento para sistemas SCADA.
22. GUÍA GEDIS
• Los diez indicadores son:
– Arquitectura
– Distribución de Pantallas
– Navegación
– Uso del color
– Uso de fuentes e información textual
– Estatus de los equipos y eventos del proceso
– Información y valores de proceso
– Gráficos de tendencias y tablas
– Comandos y entradas de datos
– Alarmas
23. INDICADORES - ARQUITECTURA
• Cada una de las pantallas
Establecer
Mapa
• Pantallas y su función
específica
Generar un
Listado
24. INDICADORES - ARQUITECTURA
Pantallas
Pantallas de Proceso
Pantallas de Comando
Pantallas de Configuración
Pantallas de Tendencia
Pantallas de Alarmas
Se establece que pantallas deben desarrollarse pero NO se diseñarán propiamente
- Mímicos o sinópticos del proceso
- Arranque o paro de equipos
- Límites de alarmas, Sintonización PID,
Calibración, Recetas de producción, etc.
- Valores de variables de proceso en el
tiempo
27. INDICADORES – DISTRIBUCIÓN DE
PANTALLAS
• Clases de pantallas a diseñar
Tipología de
Pantallas
• General para cada una de las
pantallas
Generar una
Plantilla
28. INDICADORES – DISTRIBUCIÓN DE PANTALLAS
Plantillas
Ubicación del título, hora, fecha y logotipo.
Ubicación del menú del sistema
Ubicación de las alarmas del proceso
Ubicación del mímico del área o subárea
Ubicación de funciones genéricas (Confirmación)
Ubicación de Tablas
29. INDICADORES – DISTRIBUCIÓN DE PANTALLAS
Directrices
Diagrama de Gutenberg: arriba/abajo -
izquierda/derecha
Información mas importante arriba
Información miscelánea, abajo-izquierda
Gráficos, izquierda del campo visual
Densidad de gráficos menor al 50%
Simetría de gráficos en toda la pantalla
31. RESUMEN DE INDICADORES
Indicador Definición Entradas Salidas
Arquitectura Organización
Jerárquica de
las pantallas
De la planta
física a la
monitorización
gráfica
Mapa de
relaciones
entre pantallas
y sus funciones
Distribución de
Pantallas
Plantillas de los
diferentes
tipos de
pantallas
Diseño de los
procesos
físicos y
subprocesos
Clasificación de
tipos de
pantalla y
plantillas
32. INDICADORES - NAVEGACIÓN
Métodos
Menús y Submenús
Barra de Botones
Barra de Iconos Gráficos
Link con Hipertexto
Link con Gráficos de
Proceso
Cajas Combo o Listas
Desplegables
33. INDICADORES – NAVEGACIÓN
Directrices
Si se utiliza pocos dispositivos de visualización, se debe usar una
navegación horizontal.
En situaciones de emergencia, la navegación no debe ser un
obstáculo.
El área de contacto para pulsar debe ser lo suficientemente grande.
Navegación a la pantalla anterior, siguiente, regresar al inicio y
permitir el cierre se la pantalla.
34. INDICADORES – NAVEGACIÓN
Directrices
Utilizar zonas definidas de la pantalla para ubicar menús.
Menús agrupados en base a la similitud funcional de sus elementos.
Menús en una sola columna vertical, evitando añadir submenús.
Opciones de menús organizados de acuerdo al uso o la importancia.
35. INDICADORES – USO DEL COLOR
Estado de los
Equipos
Materiales y
Fluidos
Alarmas
Texto
Fondo de la
Pantalla
Valores de
Proceso
Se
Considera
36. INDICADORES – USO DEL COLOR
Directrices
Limitar el número de colores: 4 para principiantes y 7 para
expertos.
No utilizar combinaciones de contraste incompatible:
• Rojo – Azul
• Rojo – Verde
• Azul – Amarillo
• Amarillo – Blanco
• Verde – Azul
Color blanco => Información Periférica

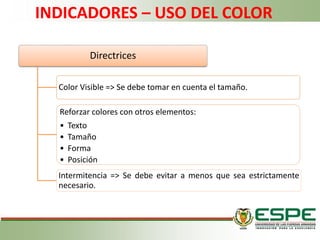

37. INDICADORES – USO DEL COLOR
Directrices
Color Visible => Se debe tomar en cuenta el tamaño.
Reforzar colores con otros elementos:
• Texto
• Tamaño
• Forma
• Posición
Intermitencia => Se debe evitar a menos que sea estrictamente
necesario.
38. INDICADORES – USO DEL COLOR
Directrices – Colores de Fondo
No utilizar colores blanco o negro => Resplandor
Utilizar colores Neutros:
• Gris
• Beige
• Arena
• Azul
El fondo debe contrastar con los demás elementos.
39. INDICADORES – USO DEL COLOR
Directrices – Colores de Fondo
Distintos Colores de Fondo => Diferenciar o agrupar procesos
Evitar el uso de colores primarios en zonas grandes de la pantalla:
• Rojo
• Azul
• Verde
Reforzar colores con otros elementos

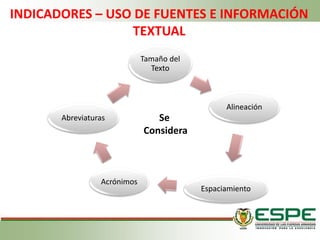

43. INDICADORES – USO DE FUENTES E INFORMACIÓN
TEXTUAL
Tamaño del
Texto
Alineación
Espaciamiento
Acrónimos
Abreviaturas Se
Considera
44. INDICADORES – USO DE FUENTES E INFORMACIÓN
TEXTUAL
Directrices
No utilizar mas de tres fuentes en la interfaz.
No utilizar mas de tres tamaños en cada fuente.
Recomendable utilizar: Sans Serif.
Tamaño de fuente mayor a 8.
45. INDICADORES – USO DE FUENTES E INFORMACIÓN
TEXTUAL
Directrices
No utilizar solo letras mayúsculas o minúsculas.
No utilizar énfasis en el texto
• Subrayado
• Itálico
• Sombreado
El color del texto en contraste con el fondo de pantalla.
Alinear el texto en pantalla:
• Etiquetas a la izquierda
• Números a la derecha
47. INDICADORES – ESTATUS DE EQUIPOS Y EVENTOS DE
PROCESO
• Ventiladores
• Bombas
• Bandas
• Válvulas
• Filtros
Estándar gráfico
de símbolos e
íconos
• (On/Off) de eventos a
representarse
Cambios de
estado digitales
48. Directrices
Simples y de un tamaño suficientemente visible.
Evitar detalles y realismos innecesarios (Funcionalidad).
Utilizar figuras geométricas simples como símbolos o
íconos.
Enmarcados y delimitados por bordes oscuros.
Utilizar símbolos e íconos que no sean ambiguos.
Reforzar la señalización con texto
INDICADORES – ESTATUS DE EQUIPOS Y EVENTOS DE
PROCESO
49. Uso del estándar ISA 5.5 y símbolos
SCADA de Intouch.
INDICADORES – ESTATUS DE EQUIPOS Y EVENTOS DE
PROCESO
50. RESUMEN DE INDICADORES
Indicador Definición Entradas Salidas
Navegación Modos de
navegación entre
pantallas
Controles de
navegación entre
subprocesos
Navegación
equilibrada en
anchura y
profundidad
Uso del color Asociación de
funcionalidades
Requisitos sobre
dispositivos de
información visual
Uso del color
adecuado en el
contexto
Uso de fuentes e
información textual
Abanico de fuentes
y asociación de
funcionalidades
Fuentes y tamaños
legibles
Estándares de
fuentes, acrónimos y
abreviaturas
Estatus de los
equipos y eventos
del proceso
Símbolos e íconos
gráficos para
representar estados
y cambios de estado
Estándares en
control supervisor
Uso de símbolos e
íconos reconocibles
por el operario.
51. INDICADORES – INFORMACIÓN Y VALORES DE
PROCESO
• Gráficos o mímicos del proceso
• Tablas y gráficos de tendencia
Lista de los Datos
Analógicos
• Agrupación
• Despliegue
• Visualización
Clasificación de
los Datos
52. Clasificación de los Datos del Proceso
Datos de conducción de un área de la planta
Datos relativos a la seguridad de la planta
Datos relativos a las alarmas de proceso: Que causan paros de
producción.
Datos relativos a las alarmas de proceso: Que no causan paros
de producción.
Datos relativos a alarmas de dispositivos
Datos estadísticos del área
Datos estadísticos delos equipos individuales
INDICADORES – INFORMACIÓN Y VALORES DE
PROCESO
53. Agrupación de Valores
Grupo 1. Temperaturas de devanados y cojinetes del motor “x”
Grupo 2. Vibraciones del ventilador “y”
Grupo 3. Producción, descartes y eficiencia del área “z”
Los datos deben contener valores cuya clasificación sea del mismo
nivel (Dentro del sinóptico).
Datos relativos a la seguridad – zona visible (Superior - Central)
INDICADORES – INFORMACIÓN Y VALORES DE
PROCESO
54. Agrupación de Valores
Datos relativos a la conducción – cerca a los equipos pero nunca en el
área inferior izquierda de la pantalla
Datos estadísticos – zona de menos visibilidad, área inferior de la
pantalla
Demás datos – en pantallas de detalle
INDICADORES – INFORMACIÓN Y VALORES DE
PROCESO
55. Directrices – Despliegue de Valores en Pantalla
Respetar y aplicar los estándares de color y la información
textual.
Evitar el uso de decimales poco significativos.
Usar barras dinámicas horizontales o verticales para mostrar
valores analógicos.
Varias barras – Normalizar las escalas y utilizar diferentes colores
para los diversos valores,
INDICADORES – INFORMACIÓN Y VALORES DE
PROCESO

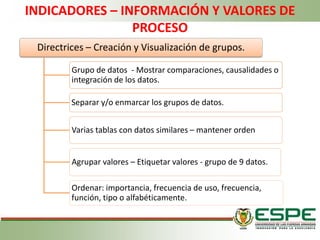

56. Directrices – Creación y Visualización de grupos.
Grupo de datos - Mostrar comparaciones, causalidades o
integración de los datos.
Separar y/o enmarcar los grupos de datos.
Varias tablas con datos similares – mantener orden
Agrupar valores – Etiquetar valores - grupo de 9 datos.
Ordenar: importancia, frecuencia de uso, frecuencia,
función, tipo o alfabéticamente.
INDICADORES – INFORMACIÓN Y VALORES DE
PROCESO
58. INDICADORES – GRÁFICOS DE TENDENCIAS Y TABLAS
Directrices – Gráficos de Tendencias
Máximo 9 variables en cada gráfica.
Datos con diferentes colores y tipos de líneas.
Rango del gráfico adecuado.
Mostrar máximo y mínimo de cada variable.
Permitir el cambio del tamaño de ventana y fecha de inicio
60. INDICADORES – GRÁFICOS DE TENDENCIAS Y
TABLAS
Directrices – Tablas
Distinguir tablas con un color de fondo distinto al fondo.
Usar rejillas para separar celdas.
Titular claramente la tabla.
Ordenar filas y columnas.
Tablas grandes se las puede dedicar una pantalla de
detalle
61. INDICADORES – COMANDOS Y ENTRADAS DE
DATOS
• Comando
• Selecciones
Estándares de
botones
• Plantillas de los diálogos
Estándar de
Ingreso de Datos
63. Directrices – Comandos del Operador
Comandos visibles y etiquetados
Área de acción suficientemente grande.
Retroalimentación inmediata al operador de la acción.
Comandos de acción crítica no deben estar cerca de otros
comandos.
INDICADORES – COMANDOS Y ENTRADAS DE
DATOS
64. Directrices – Ingreso de Datos
Visible, identificable y de tamaño adecuado.
Confirmar por el usuario antes de aceptar el ingreso de cada dato.
Dato confirmado por la interfaz.
INDICADORES – COMANDOS Y ENTRADAS DE
DATOS
66. INDICADORES – ALARMAS
Clasificación por Prioridad de
Clasificación
Críticas
• Amenazan
seguridad de la
planta.
• Detención de la
producción.
Advertencias
• Posibles
situaciones críticas.
• Situación con
efecto negativo a la
óptima operación
de la planta.
Mensajes
• No presentan una
amenaza.
• Son requeridos
mostrar al
operador.
67. Directrices – Definición y Ubicación de Alarmas
Evitar el exceso de alarmas y mensajes.
Validar las alarmas críticas.
Color de alarma complementado con: icono, texto, su posición
en pantalla o un sonido.
Ventana o zona de alarmas distinguibles . Siempre presente y
distinguible (De fácil acceso).
Mensajes no visibles todo el tiempo.
INDICADORES – ALARMAS
68. Directrices – Representación de Alarmas y Mensajes
El texto de las alarmas debe mostrar:
• Área o equipo concreto.
• Condición o parámetro anómalo.
• Prioridad.
• Hora y fecha del evento.
Alarmas críticas deben aparecer en la parte superior de la
ventana.
Asociar sonidos a alarmas (Sonidos agudos para alarmas
críticas).
INDICADORES – ALARMAS
69. Directrices – Representación de Alarmas y Mensajes
Al reconocer la alarma, el sonido debe detenerse.
Alarmas agrupadas lógicamente, ya sea por su área, sub-área,
equipos, etc.
No se recomienda intermitencias excepto en pocas situaciones.
INDICADORES – ALARMAS
71. RESUMEN DE INDICADORES
Indicador Definición Entradas Salidas
Información y
Valores de Proceso
Presentación de
datos en gráficos
(Analógicos/Digital
es)
Procesamiento de
la información
Lista clasificada de
las variables del
proceso
Gráficos de
Tendencias y
Tablas
Presentación y
agrupación de
valores
Procesamiento de
la información
Lista de
agrupación de
datos en los
sinópticos
Comandos y
Entradas de Datos
Modo de entrada
de datos a la
interface
Estándar de diseño
de comandos y
entrada de datos
Accesibilidad a la
manipulación de
parámetros y
consignas
Alarmas Características
principales del
subsistema de
alarmas
Estimación del
riesgo
Listado de
alarmas,
clasificación por
prioridades
72. Medida del Indicador
Cada indicador presenta varios sub-indicadores.
Se genera calificaciones de 1 a 5.
EVALUACIÓN DE UNA HMI
Donde:
• J – número de sub-indicadores
• Wj – peso del sub-indicador
•Subind – valor del sub-índice
73. Medida de Evaluación Global
Cada sub-indicadores generó un valor para cada indicador de
acuerdo al proceso anterior.
Donde:
• i – número de indicador
• p – peso del indicador
• ind – valor del indicador
EVALUACIÓN DE UNA HMI
77. Sub-indicadores de Uso del Color
Visibilidad
Contraste con el fondo
Número de colores
Diferenciabilidad entre colores
Uso de colores primarios
Consistencia
EVALUACIÓN DE UNA HMI

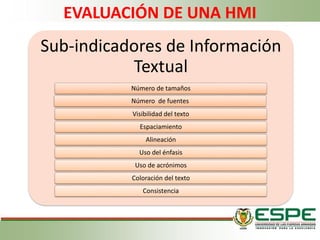

78. Sub-indicadores de Información
Textual
Número de tamaños
Número de fuentes
Visibilidad del texto
Espaciamiento
Alineación
Uso del énfasis
Uso de acrónimos
Coloración del texto
Consistencia
EVALUACIÓN DE UNA HMI
81. Sub-indicadores de Tablas y
Grupos de Tendencias
Visibilidad
Formato
Ubicación
Visibilidad
Agrupación
Flexibilidad de configuración de tendencias
EVALUACIÓN DE UNA HMI
83. Sub-indicadores de Alarmas
Visibilidad de la ventana de alarmas
Accesibilidad de la ventana de alarma
Ubicación de la ventana de alarma
Informatividad de los textos de alarma
Visibilidad de alarmas en sinópticos
Facilidad de reconocimiento
Consistencia
EVALUACIÓN DE UNA HMI
