 Los avances tecnológicos que se han desarrollado en las áreas de computación,
automatización y control de procesos han dado paso a soluciones más
complejas a los problemas que se presentan en las plantas productivas.
 La cantidad de datos obtenidos de la fábrica y los cálculos interiores del mismo
llevan consigo un mayor esfuerzo para los operadores en las salas de control de
cada proceso, el cual debe ser llevado de forma eficiente y segura.
 Así mismo la interacción entre el hombre y la máquina ha cambiado con la
finalidad de facilitar a los operarios el manejo de los distintos procesos.
 Hoy en día la flexibilidad y posibilidades que ofrecen las plataformas de
desarrollo de estas interfaces han dado paso a diseños más flexibles y fáciles
permitiendo a ingenieros y técnicos crear pantallas desde útiles y eficientes
hasta complejas e inútiles.
 En virtud a esto, los diseñadores de sistemas de automatización, control y
sistemas SCADA asumieron el compromiso de diseñar óptimamente la
interface entre el usuario y el sistema.
 Enseñar al estudiante a comprender lo que es la
guía GEDIS facilitándole la información suficiente
para su aprendizaje.
 Introducir conceptualmente a lo que es la guía GEDIS.
 Explicar los elementos de la interfaz.
 Mostrar y explicar el desarrollo de pantallas conforme
se vayan definiendo los elementos.
 La evaluación para establecer un interfaz HMI con interacción
adecuada para la automatización y control de los procesos puede ser
tomada a través de los criterios: Consistencia, visibilidad,
perceptibilidad, informatividad, interactividad y tiempo de respuesta.
 La primera fase para el estudio de la guía GEDIS consiste en la
especificación de los principales elementos de la interfaz, tales como la
arquitectura, distribución de las pantallas gráficas, uso del color,
fuentes de información textual, simbología y representación de los
estatus de los equipos de proceso, representación de valores de proceso,
tablas de datos, gráficos de tendencia y de barras, comandos y
selecciones del operario, diálogos y entradas de datos por el operario.
 Consistencia
Esta propiedad es importante en la interacción entre el operario y el
sistema para que este pueda correlacionar cada situación con
experiencias, esquemas mentales y hábitos previamente aprendidos.
 Visibilidad
La información debe permitir interpretar la información gráfica y
textual. Elementos tales como color de texto, tamaño, contraste, etc.
Deben ser visualizados e interpretados de forma inmediata. Una buena
visibilidad de los elementos de una interfaz favorece a toda una gama
cognitiva desde la percepción hasta las acciones.
 Perceptibilidad
La dinámica del estado de la planta debe ser fácilmente perceptible
tanto en condiciones normales como anómalas, de manera que el
operario pueda tomar acciones ante cualquier situación.
 Informatividad
Esta propiedad quiere decir que el sistema no solo debe proporcionar
datos, sino también informar al usuario de forma integral. Hay que
tomar en cuenta que la manera en que el operario toma decisiones es
usando información integral y no datos aislados.
 Interactividad
El sistema de automatización y control debe interactuar eficazmente, lo
cual significa que el sistema debe facilitar las acciones y comandos al
operador, además de proporcionar al operario las señales y
retroalimentaciones que sean indispensables para que éste pueda
manejarlo adecuadamente.
 Tiempo de Respuesta
Para que el operario se mantenga atento y alerta es necesario que la
interacción con el sistema sea rápida. Se debe considerar que si después
de un tiempo, depende de la actividad realizada, no se retroalimenta al
operario de sus acciones su mente empieza a divagar fuera del punto en
que se estaba trabajando.
RSView SE Servers
Expand
ed HMI
project
RSView Studio
RSView SE
Cients
 Arquitectura
Para iniciar con el proceso el operador debe
iniciar con un mapa en donde definirá las
distintas pantallas de trabajo para interactuar
con el sistema automatizado y de control.
 Pantallas de proceso
 Pantallas de comando
 Pantallas de Configuración
 Pantallas de Tendencias
 Pantallas de Alarma
HMI

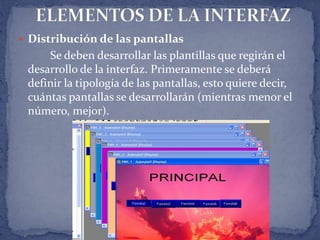

 Distribución de las pantallas
Se deben desarrollar las plantillas que regirán el
desarrollo de la interfaz. Primeramente se deberá
definir la tipología de las pantallas, esto quiere decir,
cuántas pantallas se desarrollarán (mientras menor el
número, mejor).

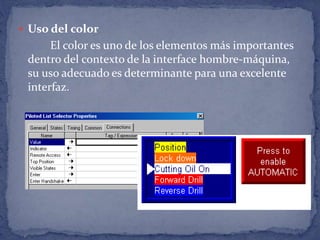

 Uso del color
El color es uno de los elementos más importantes
dentro del contexto de la interface hombre-máquina,
su uso adecuado es determinante para una excelente
interfaz.

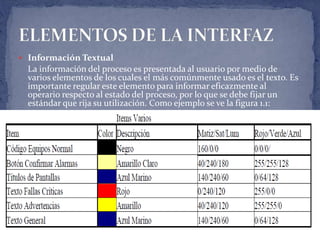

 Información Textual
La información del proceso es presentada al usuario por medio de
varios elementos de los cuales el más comúnmente usado es el texto. Es
importante regular este elemento para informar eficazmente al
operario respecto al estado del proceso, por lo que se debe fijar un
estándar que rija su utilización. Como ejemplo se ve la figura 1.1:
 Estatus de los equipos y Eventos de proceso
En esta fase se debe definir el estándar gráfico de símbolos e
íconos que representen el estatus de los diversos equipos de la
planta tales como ventiladores, bombas, bandas, válvulas, filtros,
etc.
 Información y valores de procesos
El despliegue de los datos analógicos de proceso es una de las
maneras más importantes con las que se informa al operario
sobre el estado de la planta, ya sean valores directos del campo o
bien procesados por el sistema. La representación en las
pantallas de estas variables se lleva a cabo principalmente en dos
modalidades: en los gráficos o mímicos de proceso, o bien en
tablas y gráficos de tendencias.
 Gráficos de Tendencias y Tablas
Los gráficos de tendencias y las tablas son los principales medios de
agrupamiento de las variables para crear esquemas informativos para el
usuario. Para crear los grupos de valores que compondrán los diversos
gráficos de tendencias es recomendable partir de los definidos en la
etapa anterior y de ahí depurarlos, ya sea uniendo varios grupos, o bien
creando nuevos.
 Comandos e Ingreso de Datos.
Las características principales que deben tener los comandos son su
visibilidad y su facilidad de operación, para cumplir con estos dos
requisitos es imprescindible que su área de acción en pantalla sea de
buen tamaño, perfectamente etiquetada y por ello reconocible
fácilmente por el usuario.
 Alarmas
Las alarmas junto con la representación del status
de los equipos y de los valores análogos del sistema
constituyen los principales elementos con los que
se informa al operario el estado de la planta.
 Arquitectura de la interfaz
 Evaluar si la arquitectura refleja claramente la planta.
 Verificar que el numero de capas de la arquitectura no
sea excesivo (<4).
 Verificar que la distribución de la información en las
capas de la arquitectura sea adecuado.
 Distribución de las pantallas
 Evaluar que la distribución de los elementos de la
interfaz sea adecuada.
 Verificar que el flujo del proceso sea fácil de entender.
 Verificar que las pantallas no estén densamente
saturadas.
 Esquema de navegación
 Verificar que el esquema de navegación corresponde con la arquitectura.
 Chequear que las zonas y puntos de navegación en la pantalla son claros y
adecuados para tal propósito.
 Verificar que los elementos de navegación como botones, ligas, menús, etcétera,
están correctamente organizados, integrados y correlacionados.
 Uso del color
 Valorar la visibilidad y contraste de los elementos en relación a su color.
 Verificar que el número de colores usado por pantalla no sea excesivo y que estos
se puedan diferenciar fácilmente.
 Chequear que los efectos con colores NO distraigan al operario de sus tareas.
 Verificar que el fondo de la pantalla y los elementos de la interfaz contrasten
bien.
 Chequear el uso de colores de altamente tipificados como el rojo, amarillo y
verde.
 Uso de fuentes e informacion textual
 Verificar que las fuentes y sus tamaños no sean usados
indiscriminadamente.
 Valorar que el tamaño del texto sea visible claramente en las
condiciones reales.
 Verificar que la coloración del texto sea estandarizada y adecuada.
 Verificar el espaciamiento y alineación del texto.
 Chequear que el uso de otros elementos del texto como las
mayúsculas, el énfasis y el contraste no interfieran con su fácil
lectura.
 Si se utilizan abreviaturas y acrónimos verificar su uso adecuado.
 Estatus de los equipos de la planta.
 Verificar que la simbología e íconos utilizados sean uniformes.
 Valorar la representación de los equipos de la planta en los
sinópticos.
 Valorar la representatividad del estatus de los equipos.
 Información y Valores de Proceso
 Verificar la visibilidad de los valores de proceso.
 Chequear la ubicación de los valores en las pantallas de
proceso.
 Verificar la distribución de datos en las pantallas de
proceso.
 Valorar la agrupación de datos en las pantallas sinópticas.
 Gráficos de tendencia y tablas
 Valorar el formato de los gráficos de tendencias.
 Verificar la visibilidad y ubicación de los gráficos de tendencias.
 Chequear la flexibilidad de configurar dinámicamente los gráficos de
tendencias.
 Valorar la agrupación de datos de los gráficos de tendencias.
 Chequear la visibilidad y ubicación de las tablas de datos.
 Valorar la agrupación de las tablas de datos.
 Comandos e ingreso de datos
 Valorar la visibilidad de los comandos, selecciones e ingreso de
datos.
 Valorar la maniobrabilidad de los comandos, selecciones e ingreso
de datos.
 Valorar la retroalimentación de los comandos, selecciones e ingreso
de datos.
 alarmas
 Verificar la visibilidad, accesibilidad y ubicación de la ventana de
alarmas.
 Chequear la informatividad de los textos de alarmas.
 Verificar la visibilidad de las alarmas en los sinópticos de proceso.
 Chequear que las alarmas capten fácilmente la atención del usuario.
 Con el siguiente documento se ha logrado introducir al
alumno a lo que es la guía ergonómica de diseño de
interfaces de supervisión (GEDIS), así mismo los
elementos de esta interface y el desarrollo de
pantallas.
FIN DE LA PRESENTACION

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Modelado en espacio de estados
Modelado en espacio de estadosModelado en espacio de estados
Modelado en espacio de estados

1.3.1 polarizacion del jfet
1.3.1 polarizacion del jfet1.3.1 polarizacion del jfet
1.3.1 polarizacion del jfet

Circuitos secuenciales
Circuitos secuencialesCircuitos secuenciales
Circuitos secuenciales

Control digital
Control digitalControl digital
Control digital

Motores de corriente directa
Motores de corriente directaMotores de corriente directa
Motores de corriente directa

Limitadores
LimitadoresLimitadores
Limitadores

(2) sistemas de control
(2) sistemas de control(2) sistemas de control
(2) sistemas de control

Latches y flip flops
Latches y flip flopsLatches y flip flops
Latches y flip flops

Sistemas polifásicos
Sistemas polifásicosSistemas polifásicos
Sistemas polifásicos

Sistemas variantes en el tiempo
Sistemas variantes en el tiempoSistemas variantes en el tiempo
Sistemas variantes en el tiempo

Compuertas logicas
Compuertas logicasCompuertas logicas
Compuertas logicas

Apuntes circuitos secuenciales
Apuntes circuitos secuencialesApuntes circuitos secuenciales
Apuntes circuitos secuenciales

FUNDAMENTOS DE CONTROLES ELECTRICOS
FUNDAMENTOS DE CONTROLES ELECTRICOSFUNDAMENTOS DE CONTROLES ELECTRICOS
FUNDAMENTOS DE CONTROLES ELECTRICOS

Sistema control onoff
Sistema control onoffSistema control onoff
Sistema control onoff

Compuertas Lógicas NOR, XOR, NAND, XNOR
Compuertas Lógicas NOR, XOR, NAND, XNORCompuertas Lógicas NOR, XOR, NAND, XNOR
Compuertas Lógicas NOR, XOR, NAND, XNOR

Amplificadores operacionales con funciones de transferencia
Amplificadores operacionales con funciones de transferenciaAmplificadores operacionales con funciones de transferencia
Amplificadores operacionales con funciones de transferencia

Instrumentacion normas isa sesion i
Instrumentacion normas isa   sesion iInstrumentacion normas isa   sesion i
Instrumentacion normas isa sesion i

Historia de los sistemas de control
Historia de los sistemas de controlHistoria de los sistemas de control
Historia de los sistemas de control

Serie trigonometrica de fourier
Serie trigonometrica de fourierSerie trigonometrica de fourier
Serie trigonometrica de fourier

Ejercicios ladder
Ejercicios ladderEjercicios ladder
Ejercicios ladder


Similar a Guía gedis

Tarea_2_1_Grupo3_GEDIS.pdf
Tarea_2_1_Grupo3_GEDIS.pdfTarea_2_1_Grupo3_GEDIS.pdf
Tarea_2_1_Grupo3_GEDIS.pdfJhordyBayas2

Herramientas de modelaje de datos
Herramientas de modelaje de datosHerramientas de modelaje de datos
Herramientas de modelaje de datosAndre Gutierrez

Diaspositivas de informatik para presentar
 Diaspositivas de informatik para presentar  Diaspositivas de informatik para presentar
Diaspositivas de informatik para presentar Vanessa Toral Yépez

Diaspositivas de_informatik_para_presentar_
 Diaspositivas de_informatik_para_presentar_ Diaspositivas de_informatik_para_presentar_
Diaspositivas de_informatik_para_presentar_naviwz

Eje tematico 4
Eje tematico 4Eje tematico 4
Eje tematico 4EDISON

Unidad # 6 primera parte diseño estructurado
Unidad # 6 primera parte diseño estructuradoUnidad # 6 primera parte diseño estructurado
Unidad # 6 primera parte diseño estructuradoDarleneperalta

Eglys Gil - Herramientas Aplicadas para Modelar Datos
Eglys Gil - Herramientas Aplicadas para Modelar Datos Eglys Gil - Herramientas Aplicadas para Modelar Datos
Eglys Gil - Herramientas Aplicadas para Modelar Datos Eduardo Hernandez

Unidad # 6 primera parte diseño estructurado
Unidad # 6 primera parte diseño estructuradoUnidad # 6 primera parte diseño estructurado
Unidad # 6 primera parte diseño estructuradoEmily Moncada

Prototipado rapido de interfaces
Prototipado rapido de interfacesPrototipado rapido de interfaces
Prototipado rapido de interfacesFahyr

Diseño de interfases
Diseño de interfases Diseño de interfases
Diseño de interfases agualinda

Diseño de sistemas
Diseño de sistemasDiseño de sistemas
Diseño de sistemasAlan9126

Exposición
ExposiciónExposición
Exposiciónlag85


Similar a Guía gedis (20)

Tarea_2_1_Grupo3_GEDIS.pdf
Tarea_2_1_Grupo3_GEDIS.pdfTarea_2_1_Grupo3_GEDIS.pdf
Tarea_2_1_Grupo3_GEDIS.pdf

Manuales
ManualesManuales
Manuales

Manuales
ManualesManuales
Manuales

Manuales
ManualesManuales
Manuales

Ingeniería en software
Ingeniería en softwareIngeniería en software
Ingeniería en software

Herramientas de modelaje de datos
Herramientas de modelaje de datosHerramientas de modelaje de datos
Herramientas de modelaje de datos

Diaspositivas de informatik para presentar
 Diaspositivas de informatik para presentar  Diaspositivas de informatik para presentar
Diaspositivas de informatik para presentar

Diaspositivas de_informatik_para_presentar_
 Diaspositivas de_informatik_para_presentar_ Diaspositivas de_informatik_para_presentar_
Diaspositivas de_informatik_para_presentar_

Eje tematico 4
Eje tematico 4Eje tematico 4
Eje tematico 4

HMIs.pdf
HMIs.pdfHMIs.pdf
HMIs.pdf

Unidad # 6 primera parte diseño estructurado
Unidad # 6 primera parte diseño estructuradoUnidad # 6 primera parte diseño estructurado
Unidad # 6 primera parte diseño estructurado

Eglys Gil - Herramientas Aplicadas para Modelar Datos
Eglys Gil - Herramientas Aplicadas para Modelar Datos Eglys Gil - Herramientas Aplicadas para Modelar Datos
Eglys Gil - Herramientas Aplicadas para Modelar Datos

Unidad # 6 primera parte diseño estructurado
Unidad # 6 primera parte diseño estructuradoUnidad # 6 primera parte diseño estructurado
Unidad # 6 primera parte diseño estructurado

Prototipado rapido de interfaces
Prototipado rapido de interfacesPrototipado rapido de interfaces
Prototipado rapido de interfaces

Siste deinf
Siste deinfSiste deinf
Siste deinf

Diseño de interfases
Diseño de interfases Diseño de interfases
Diseño de interfases

Diseño de sistemas
Diseño de sistemasDiseño de sistemas
Diseño de sistemas

Ingenieria de Software
Ingenieria de SoftwareIngenieria de Software
Ingenieria de Software

GLOSARIO DE FUNDAMENTOS.pdf
GLOSARIO DE FUNDAMENTOS.pdfGLOSARIO DE FUNDAMENTOS.pdf
GLOSARIO DE FUNDAMENTOS.pdf

Exposición
ExposiciónExposición
Exposición


Más de Erwin

Grafica 2
Grafica 2Grafica 2
Grafica 2Erwin

Grafica 3
Grafica 3Grafica 3
Grafica 3Erwin

Grafica 3
Grafica 3Grafica 3
Grafica 3Erwin

Grafica 3
Grafica 3Grafica 3
Grafica 3Erwin

Grafica 2
Grafica 2Grafica 2
Grafica 2Erwin

1ra. Presentacion
1ra. Presentacion1ra. Presentacion
1ra. PresentacionErwin


Más de Erwin (8)

Grafica 2
Grafica 2Grafica 2
Grafica 2

Grafica 3
Grafica 3Grafica 3
Grafica 3

Grafica 3
Grafica 3Grafica 3
Grafica 3

Grafica 3
Grafica 3Grafica 3
Grafica 3

Grafica 2
Grafica 2Grafica 2
Grafica 2

Reles
RelesReles
Reles

Pl ds
Pl dsPl ds
Pl ds

1ra. Presentacion
1ra. Presentacion1ra. Presentacion
1ra. Presentacion


Guía gedis

  • 1. INTEGRANTES: Tte . Erwin Vaca Suarez Sbtte. Guery Magne Chinche A.C. Osvaldo Bravo Cuellar
  • 2.  Los avances tecnológicos que se han desarrollado en las áreas de computación, automatización y control de procesos han dado paso a soluciones más complejas a los problemas que se presentan en las plantas productivas.  La cantidad de datos obtenidos de la fábrica y los cálculos interiores del mismo llevan consigo un mayor esfuerzo para los operadores en las salas de control de cada proceso, el cual debe ser llevado de forma eficiente y segura.  Así mismo la interacción entre el hombre y la máquina ha cambiado con la finalidad de facilitar a los operarios el manejo de los distintos procesos.  Hoy en día la flexibilidad y posibilidades que ofrecen las plataformas de desarrollo de estas interfaces han dado paso a diseños más flexibles y fáciles permitiendo a ingenieros y técnicos crear pantallas desde útiles y eficientes hasta complejas e inútiles.  En virtud a esto, los diseñadores de sistemas de automatización, control y sistemas SCADA asumieron el compromiso de diseñar óptimamente la interface entre el usuario y el sistema.
  • 3.  Enseñar al estudiante a comprender lo que es la guía GEDIS facilitándole la información suficiente para su aprendizaje.
  • 4.  Introducir conceptualmente a lo que es la guía GEDIS.  Explicar los elementos de la interfaz.  Mostrar y explicar el desarrollo de pantallas conforme se vayan definiendo los elementos.
  • 5.  La evaluación para establecer un interfaz HMI con interacción adecuada para la automatización y control de los procesos puede ser tomada a través de los criterios: Consistencia, visibilidad, perceptibilidad, informatividad, interactividad y tiempo de respuesta.  La primera fase para el estudio de la guía GEDIS consiste en la especificación de los principales elementos de la interfaz, tales como la arquitectura, distribución de las pantallas gráficas, uso del color, fuentes de información textual, simbología y representación de los estatus de los equipos de proceso, representación de valores de proceso, tablas de datos, gráficos de tendencia y de barras, comandos y selecciones del operario, diálogos y entradas de datos por el operario.
  • 6.  Consistencia Esta propiedad es importante en la interacción entre el operario y el sistema para que este pueda correlacionar cada situación con experiencias, esquemas mentales y hábitos previamente aprendidos.  Visibilidad La información debe permitir interpretar la información gráfica y textual. Elementos tales como color de texto, tamaño, contraste, etc. Deben ser visualizados e interpretados de forma inmediata. Una buena visibilidad de los elementos de una interfaz favorece a toda una gama cognitiva desde la percepción hasta las acciones.
  • 7.  Perceptibilidad La dinámica del estado de la planta debe ser fácilmente perceptible tanto en condiciones normales como anómalas, de manera que el operario pueda tomar acciones ante cualquier situación.  Informatividad Esta propiedad quiere decir que el sistema no solo debe proporcionar datos, sino también informar al usuario de forma integral. Hay que tomar en cuenta que la manera en que el operario toma decisiones es usando información integral y no datos aislados.
  • 8.  Interactividad El sistema de automatización y control debe interactuar eficazmente, lo cual significa que el sistema debe facilitar las acciones y comandos al operador, además de proporcionar al operario las señales y retroalimentaciones que sean indispensables para que éste pueda manejarlo adecuadamente.  Tiempo de Respuesta Para que el operario se mantenga atento y alerta es necesario que la interacción con el sistema sea rápida. Se debe considerar que si después de un tiempo, depende de la actividad realizada, no se retroalimenta al operario de sus acciones su mente empieza a divagar fuera del punto en que se estaba trabajando.
  • 9. RSView SE Servers Expand ed HMI project RSView Studio RSView SE Cients
  • 10.  Arquitectura Para iniciar con el proceso el operador debe iniciar con un mapa en donde definirá las distintas pantallas de trabajo para interactuar con el sistema automatizado y de control.  Pantallas de proceso  Pantallas de comando  Pantallas de Configuración  Pantallas de Tendencias  Pantallas de Alarma HMI
  • 11.  Distribución de las pantallas Se deben desarrollar las plantillas que regirán el desarrollo de la interfaz. Primeramente se deberá definir la tipología de las pantallas, esto quiere decir, cuántas pantallas se desarrollarán (mientras menor el número, mejor).
  • 12.  Uso del color El color es uno de los elementos más importantes dentro del contexto de la interface hombre-máquina, su uso adecuado es determinante para una excelente interfaz.
  • 13.  Información Textual La información del proceso es presentada al usuario por medio de varios elementos de los cuales el más comúnmente usado es el texto. Es importante regular este elemento para informar eficazmente al operario respecto al estado del proceso, por lo que se debe fijar un estándar que rija su utilización. Como ejemplo se ve la figura 1.1:
  • 14.  Estatus de los equipos y Eventos de proceso En esta fase se debe definir el estándar gráfico de símbolos e íconos que representen el estatus de los diversos equipos de la planta tales como ventiladores, bombas, bandas, válvulas, filtros, etc.  Información y valores de procesos El despliegue de los datos analógicos de proceso es una de las maneras más importantes con las que se informa al operario sobre el estado de la planta, ya sean valores directos del campo o bien procesados por el sistema. La representación en las pantallas de estas variables se lleva a cabo principalmente en dos modalidades: en los gráficos o mímicos de proceso, o bien en tablas y gráficos de tendencias.
  • 15.  Gráficos de Tendencias y Tablas Los gráficos de tendencias y las tablas son los principales medios de agrupamiento de las variables para crear esquemas informativos para el usuario. Para crear los grupos de valores que compondrán los diversos gráficos de tendencias es recomendable partir de los definidos en la etapa anterior y de ahí depurarlos, ya sea uniendo varios grupos, o bien creando nuevos.  Comandos e Ingreso de Datos. Las características principales que deben tener los comandos son su visibilidad y su facilidad de operación, para cumplir con estos dos requisitos es imprescindible que su área de acción en pantalla sea de buen tamaño, perfectamente etiquetada y por ello reconocible fácilmente por el usuario.
  • 16.  Alarmas Las alarmas junto con la representación del status de los equipos y de los valores análogos del sistema constituyen los principales elementos con los que se informa al operario el estado de la planta.
  • 17.  Arquitectura de la interfaz  Evaluar si la arquitectura refleja claramente la planta.  Verificar que el numero de capas de la arquitectura no sea excesivo (<4).  Verificar que la distribución de la información en las capas de la arquitectura sea adecuado.  Distribución de las pantallas  Evaluar que la distribución de los elementos de la interfaz sea adecuada.  Verificar que el flujo del proceso sea fácil de entender.  Verificar que las pantallas no estén densamente saturadas.
  • 18.  Esquema de navegación  Verificar que el esquema de navegación corresponde con la arquitectura.  Chequear que las zonas y puntos de navegación en la pantalla son claros y adecuados para tal propósito.  Verificar que los elementos de navegación como botones, ligas, menús, etcétera, están correctamente organizados, integrados y correlacionados.  Uso del color  Valorar la visibilidad y contraste de los elementos en relación a su color.  Verificar que el número de colores usado por pantalla no sea excesivo y que estos se puedan diferenciar fácilmente.  Chequear que los efectos con colores NO distraigan al operario de sus tareas.  Verificar que el fondo de la pantalla y los elementos de la interfaz contrasten bien.  Chequear el uso de colores de altamente tipificados como el rojo, amarillo y verde.
  • 19.  Uso de fuentes e informacion textual  Verificar que las fuentes y sus tamaños no sean usados indiscriminadamente.  Valorar que el tamaño del texto sea visible claramente en las condiciones reales.  Verificar que la coloración del texto sea estandarizada y adecuada.  Verificar el espaciamiento y alineación del texto.  Chequear que el uso de otros elementos del texto como las mayúsculas, el énfasis y el contraste no interfieran con su fácil lectura.  Si se utilizan abreviaturas y acrónimos verificar su uso adecuado.  Estatus de los equipos de la planta.  Verificar que la simbología e íconos utilizados sean uniformes.  Valorar la representación de los equipos de la planta en los sinópticos.  Valorar la representatividad del estatus de los equipos.
  • 20.  Información y Valores de Proceso  Verificar la visibilidad de los valores de proceso.  Chequear la ubicación de los valores en las pantallas de proceso.  Verificar la distribución de datos en las pantallas de proceso.  Valorar la agrupación de datos en las pantallas sinópticas.  Gráficos de tendencia y tablas  Valorar el formato de los gráficos de tendencias.  Verificar la visibilidad y ubicación de los gráficos de tendencias.  Chequear la flexibilidad de configurar dinámicamente los gráficos de tendencias.  Valorar la agrupación de datos de los gráficos de tendencias.  Chequear la visibilidad y ubicación de las tablas de datos.  Valorar la agrupación de las tablas de datos.
  • 21.  Comandos e ingreso de datos  Valorar la visibilidad de los comandos, selecciones e ingreso de datos.  Valorar la maniobrabilidad de los comandos, selecciones e ingreso de datos.  Valorar la retroalimentación de los comandos, selecciones e ingreso de datos.  alarmas  Verificar la visibilidad, accesibilidad y ubicación de la ventana de alarmas.  Chequear la informatividad de los textos de alarmas.  Verificar la visibilidad de las alarmas en los sinópticos de proceso.  Chequear que las alarmas capten fácilmente la atención del usuario.
  • 22.
  • 23.
  • 24.  Con el siguiente documento se ha logrado introducir al alumno a lo que es la guía ergonómica de diseño de interfaces de supervisión (GEDIS), así mismo los elementos de esta interface y el desarrollo de pantallas.
  • 25. FIN DE LA PRESENTACION

Notas del editor

  1. TODO ES TO ES LO QUE DEVO MEMORIZAR
