Este documento describe cómo instalar e implementar el rol de Hyper-V en Windows Server 2008 R2. Explica los requisitos del sistema, los pasos para instalar Hyper-V, y cómo crear máquinas virtuales. Además, detalla cómo probar el correcto funcionamiento de una máquina virtual después de su configuración.

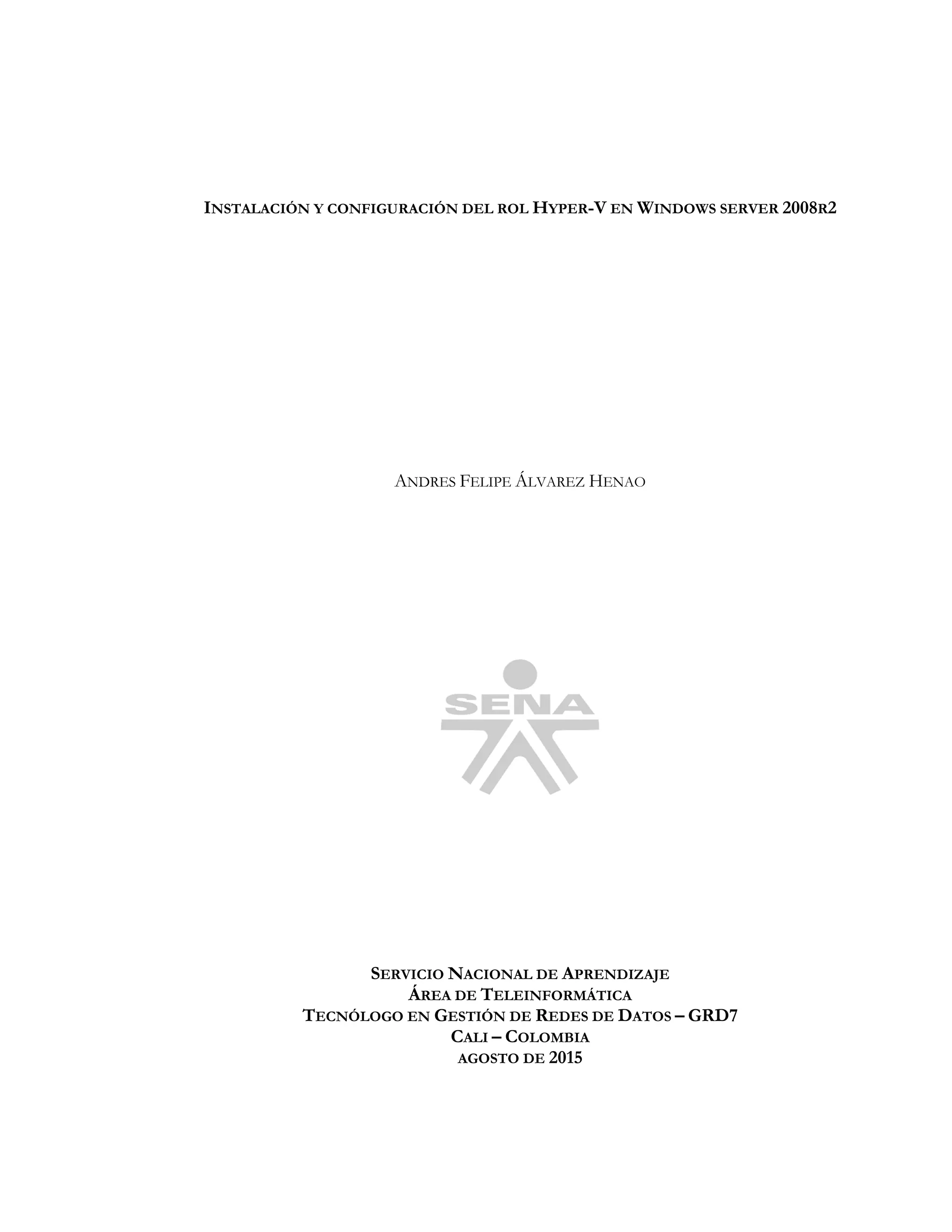

1. INSTALACIÓN Y CONFIGURACIÓN DEL ROL HYPER-V EN WINDOWS SERVER 2008R2
ANDRES FELIPE ÁLVAREZ HENAO
SERVICIO NACIONAL DE APRENDIZAJE
ÁREA DE TELEINFORMÁTICA
TECNÓLOGO EN GESTIÓN DE REDES DE DATOS – GRD7
CALI – COLOMBIA
AGOSTO DE 2015

2. INSTALACIÓN Y CONFIGURACIÓN DEL ROL HYPER-V EN WINDOWS SERVER 2008R2
ANDRES FELIPE ÁLVAREZ HENAO
TRABAJO FORMATIVO CORRESPONDIENTE A LA COMPETENCIA
ADMINISTRAR REDES EMPRESARIALES Y GESTIONAR LA CONEXIÓN DEL SISTEMA A REDES
EXTERNAS
PRESENTADO AL INSTRUCTOR
GUSTAVO ADOLFO RODRÍGUEZ SALINAS
GESTIÓN DE REDES DE DATOS
SERVICIO NACIONAL DE APRENDIZAJE
ÁREA DE TELEINFORMÁTICA
TECNÓLOGO EN GESTIÓN DE REDES DE DATOS – GRD7
CALI – COLOMBIA
AGOSTO DE 2015

3. TABLA DE CONTENIDO
0. INTRODUCCIÓN...................................................................................................................................1
1. INSTALACIÓN DEL ROL DE HYPER –V..............................................................................................2
1.1. REQUERIMIENTOS DEL SISTEMA............................................................................................................2
1.2. INSTALACIÓN DE HYPER-V EN MÁQUINA VIRTUAL..........................................................................2
2. CREACIÓN DE MÁQUINAS VIRTUALES CON HYPER-V....................................................................6
3. CONCLUSIONES ..................................................................¡ERROR! MARCADOR NO DEFINIDO.
4. REFERENCIAS BIBLIOGRÁFICAS..................................................................................................... 14

4. Gestión de Redes de Datos
WINDOWS SERVER 2008 R2
HYPER-V
GRD-7
1
0. INTRODUCCIÓN
Microsoft Hyper-V es un programa de virtualización basado en un hipervisor para los sistemas
de 64-bits con los procesadores basados en AMD-V o Tecnología de virtualización Intel (el
instrumental de gestión también se puede instalar en sistemas x86). Una versión beta de Hyper-
V se incluyó en el Windows Server 2008 y la versión definitiva se publicó el 26 de junio de 2008.
La versión actual de Hyper-V, incluida en Windows Server 2008 R2 como rol de servidor, agregó
mejoras y nuevas funcionalidades como Live Migration, almacenamiento en máquinas virtuales
dinámicas, y compatibilidad mejorada con procesadores y redes.

5. Gestión de Redes de Datos
WINDOWS SERVER 2008 R2
HYPER-V
GRD-7
2
1. INSTALACIÓN DEL ROL DE HYPER –V
1.1. REQUERIMIENTOS DEL SISTEMA.
 Procesador x64 con Intel VT o AMD-V activado
 Mínimo de 1.4 GHz de CPU y, 2 GHz (recomendado).
 Soporte de hasta 8 procesadores físicos y 64 lógicos. Hasta 4 procesadores virtuales por
VM.
 Mínimo de 1 GB de RAM, 2 o más (recomendado). Máximo de 1 TB. Posibilidad de
usar NUMA para una mayor eficiencia de la gestión de la memoria.
 Un mínimo de 8Gb de espacio en disco, 20 GB (recomendado). El sistema de archivos
es NTFS.
 Uso de volúmenes compartidos (Clúster Shared Volumes) para el uso de Live
Migration, Dynamic Optimization o Alta Disponibilidad.
 DVD Rom
 Display (super VGA) 800X600 o mayor
 Soporta hasta 384 VMs por Host
1.2. INSTALACIÓN DE HYPER-V EN MÁQUINA VIRTUAL
Debemos modificar el archivo .vmx que se encuentra en la carpeta donde tenemos los archivos
de la máquina virtual y agregamos las tres líneas sombreadas.

6. Gestión de Redes de Datos
WINDOWS SERVER 2008 R2
HYPER-V
GRD-7
3
En la configuración de la MV del VMWare en la parte del procesador debe quedar activadas las
siguientes casillas.
Nos dirigimos a la opción Administrador de servidor, damos click en el icono.
Nos aparecerá esta ventana, en la cuela nos dirigimos a la opción “agergar roles”, damos click

7. Gestión de Redes de Datos
WINDOWS SERVER 2008 R2
HYPER-V
GRD-7
4
Aparecerán los roles instalados, seleccionamos Hyper-V y presionamos siguiente.
Nota: si no se hace la configuración anterior no se podrá avanzar y siempre saldrá error.
Después de un breve resumen del rol, nos aparecerá esta ventana en la que seleccionaremos
nuestra conexión de red la cual será usada por nuestras máquinas virtuales.
Esta ventana nos muestra un resumen de lo que va a utilizar nuestra máquina virtual, en este
caso la conexión de red.

8. Gestión de Redes de Datos
WINDOWS SERVER 2008 R2
HYPER-V
GRD-7
5
Después del proceso de instalación y reinicio del equipo, se terminara de instalar el rol de
Hyper-v, después nos muestra que la instalación es correcta y podremos darle click en finalizar.

9. Gestión de Redes de Datos
WINDOWS SERVER 2008 R2
HYPER-V
GRD-7
6
2. CREACIÓN DE MÁQUINAS VIRTUALES CON HYPER-V
Nos dirigimos a Administrador del servidor, y seguimos esta ruta Roles>>Hyper-V
>>Administrador de Hyper-V>>nombre del servidor en mi caso SWIN8R2.
Una vez aquí nos dirigimos al panel derecho en la opción Nuevo>>Máquina Virtual… y
damos click.
Nos aparecerá este Asistente de Configuración, hacemos click en siguiente.
En esta ventana podremos seleccionar el nombre de nuestra máquina virtual y la ubicación en
la que deseamos almacenarla.

10. Gestión de Redes de Datos
WINDOWS SERVER 2008 R2
HYPER-V
GRD-7
7
Esta ventana nos pedirá que especifiquemos la cantidad de memoria que deseamos asignar a
nuestra máquina virtual.
Si deseamos que nuestra máquina virtual tenga salida a nuestra red seleccionaremos una
adaptador, si es por el contrario entonces seleccionaremos No conectado.

11. Gestión de Redes de Datos
WINDOWS SERVER 2008 R2
HYPER-V
GRD-7
8
En esta ventana configuraremos el disco virtual que usare nuestra máquina, definiremos cada
opción:
1. Crear un disco duro virtual: esta opción es cuando estamos creando por
primera vez nuestras máquinas virtuales y deseamos que tenga un disco nuevo
y sin configuraciones ya hechas.
En ella podremos configurar el nombre, la ubicación y la capacidad de nuestro
disco.
2. Usar un disco duro existente: en esta opción seleccionaremos un disco que ya
tiene una configuración previa, solo debemos dar la ruta para que la maquina
pueda usarlo.
3. Conectar a un disco virtual más adelanta: con esta opción podremos configurar
el disco después de terminar la máquina virtual.
En mi caso seleccionamos “Crear un disco duro virtual” y le asignare 5GB de capacidad,
damos en siguiente.
Podemos seleccionar el origen de nuestro medio de instalación, puede ser, desde archivos .iso,
unidades de arranque, servidor WDS o podemos instalarlo después.
En nuestro caso desde la “Unidad CD/DVD Fisica”

12. Gestión de Redes de Datos
WINDOWS SERVER 2008 R2
HYPER-V
GRD-7
9
La ventana nos mostrara un breve resumen de la instalación que deseamos hacer.
Hacemos click en finalizar.
Podremos modificar la configuración de la máquina virtual, haciendo click derecho encima de
nuestra máquina, en opción configuración.

13. Gestión de Redes de Datos
WINDOWS SERVER 2008 R2
HYPER-V
GRD-7
10
En mi caso entrare a la configuración de la máquina para cambiar la cantidad de memoria ram
y cambiar el nombre de la máquina.
Nos dirigimos al panel de la derecha y seleccionaremos a opción “Iniciar”, teniendo en cuenta
que ya tenemos nuestro disco de Windows 7 en la unidad de CD.

14. Gestión de Redes de Datos
WINDOWS SERVER 2008 R2
HYPER-V
GRD-7
11
Lo que tenemos aquí es la máquina virtual lista para ser iniciada, pulsamos en el botón verde, y
arrancara la ventana de instalación de Windows 7 que ya conocemos.

15. Gestión de Redes de Datos
WINDOWS SERVER 2008 R2
HYPER-V
GRD-7
12
3. PRUEBAS DE FUNCIONAMIENTO
La prueba de que esta funcionando correctamente es que en la pantalla de instalación de
Windows 7, inicie en 1%.
Comprobamos que está tomando IP por medio del DHCP, también que toma todos los datos
del DNS y puerta de enlace.

16. Gestión de Redes de Datos
WINDOWS SERVER 2008 R2
HYPER-V
GRD-7
13
Última Prueba, que pueda desde la máquina virtual hacer ping al servidor, que en este caso es
la IP 192.168.7.254.

17. Gestión de Redes de Datos
WINDOWS SERVER 2008 R2
HYPER-V
GRD-7
14
4. REFERENCIAS BIBLIOGRÁFICAS
ICONTEC. Presentación de tesis, trabajos de grado y otros trabajos de Investigación, Sexta
Actualización, Bogotá 2008.
Corporación Universitaria Lasallista. Trabajos escritos: Presentación y referencias
Bibliográficas Normas Técnicas Colombianas Sobre Documentación ICONTEC [En línea].
<http://www.slideshare.net/lgbernal8606/normas-icontec-trabajos-acadmicos>
[Citado el 14 de Octubre de 2013]
Centro de escritura Javeriano. Norma ICONTEC [En Línea].
<http://centrodeescritura.javerianacali.edu.co/index.php?option=com_content&view=article
&id=84:norma-icontec&catid=45:referencias-bibliograficas&Itemid=66#capitulos>
[Citado el 15 de Octubre de 2013]
