1. Alumna : Andrea Torres Materia: Redes Tema: Cuarto de Telecomunicaciones Instituto Tecnológico

2. Un cuarto de telecomunicaciones es el área en un edificio utilizada para el uso exclusivo de equipo asociado con el sistema de cableado de telecomunicaciones. El espacio del cuarto de comunicaciones no debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones. El cuarto de telecomunicaciones debe ser capaz de albergar equipo de telecomunicaciones, terminaciones de cable y cableado de interconexión asociado. El diseño de cuartos de telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de información del edificio tales como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas de telecomunicaciones. Todo edificio debe contar con al menos un cuarto de telecomunicaciones o cuarto de equipo. No hay un límite máximo en la cantidad de cuartos de telecomunicaciones que puedan haber en un edificio. Para ver video haz clic aquí: http://www.youtube.com/watch?v=1HpopUWIVHg Cuarto de Telecomunicaciones

4. El diseño de un Cuarto de Telecomunicaciones depende de: El tamaño del edificio. El espacio de piso a servir. Las necesidades de los ocupantes. Los servicios de telecomunicaciones a utilizarse. CANTIDAD DE TECROOMS : Debe haber un mínimo de un cuarto de telecomunicaciones por edificio. Consideraciones del diseño Cuarto de telecomunicaciones

5. Cuarto de telecomunicaciones

6. ALTURA: La altura mínima libre recomendada del cielo raso es de 2.6 metros. DUCTOS: El número y tamaño de los ductos utilizados para acceder al cuarto de telecomunicaciones varía con respecto a la cantidad de áreas de trabajo, sin embargo se recomienda por lo menos tres ductos de 100 milímetros (4 pulgadas) para la distribución del cable del backbone. Ver la sección 5.2.2 del ANSI/TIA/EIA-569. Los ductos de entrada deben de contar con elementos de retardo de propagación de incendio "firestops". Entre cuartos de telecomunicaciones de un mismo piso debe haber mínimo un conducto de 75 mm. Los ductos de salida para el cableado horizontal desde los cuartos de telecomunicaciones a las áreas de trabajo deben tener un mínimo de espacio de reserva del 25 %. Cuarto de telecomunicaciones

7. PUERTAS: La(s) puerta(s) de acceso debe(n) ser de apertura completa, con llave y de al menos 91 centímetros de ancho y 2 metros de alto. La puerta debe ser removible y abrir hacia afuera (o lado a lado). La puerta debe abrir al ras del piso y no debe tener postes centrales. POLVO Y ELECTRICIDAD ESTATICA: Se debe evitar el polvo y la electricidad estática utilizando piso de goma o piso técnico elevado ( el mas aconsejable ) no se debe jamás utilizar alfombra. De ser posible, aplicar tratamiento especial a las paredes pisos y cielos para minimizar el polvo y la electricidad estática. Cuarto de telecomunicaciones

8. CONTROL AMBIENTAL: En cuartos que no tienen equipos electrónicos la temperatura del cuarto de telecomunicaciones debe mantenerse continuamente (24 horas al día, 365 días al año) entre 18 y 35 grados centígrados. La humedad relativa debe mantenerse menor a 85%. Debe de haber un cambio de aire por hora. En cuartos que tienen equipos electrónicos la temperatura del cuarto de telecomunicaciones debe mantenerse continuamente (24 horas al día, 365 días al año) entre 18 y 24 grados centígrados. La humedad relativa debe mantenerse entre 30% y 55%. Debe de haber un cambio de aire por hora. Lo mas aconsejable es la instalación de un split de AA individual por cuarto de telecomunicaciones . CIELORRASOS: Se debe evitar el uso de cielos falsos en los cuartos de telecomunicaciones. En el caso de instalación de los mismos deben ser desmontables , ignífugos y libres de desprendimiento de polvillo. Cuarto de telecomunicaciones

9. INUNDACIONES: Los cuartos de telecomunicaciones deben estar libres de cualquier amenaza de inundación. No debe haber tuberías de agua pasando por, sobre o alrededor del cuarto de telecomunicaciones. De haber riesgo de ingreso de agua, se debe proporcionar drenaje de piso. De haber regaderas contra incendio, se debe instalar una canoa para drenar un goteo potencial de las regaderas. PISOS: Los pisos de los Tecroom deben soportar una carga de 2.4 kg/cm2. Lo mas aconsejable es la instalación de piso técnico elevado de 485 Kg. puntuales. Cuarto de telecomunicaciones

11. UBICACION: Con el propósito de mantener la distancia horizontal de cable promedio en 46 metros o menos (con un máximo de 90 metros), se recomienda localizar el cuarto de telecomunicaciones lo más cerca posible del centro del área a servir. En caso de no exceder los 90 mts de recorrido del cableado horizontal en algunos edificios se puede dar servicio a tres pisos desde un tecroom en el piso intermedio de los tres. SUMINISTRO DE ENERGIA ELECTRICA: Deben haber tomacorrientes suficientes para alimentar los dispositivos a instalarse en los racks y servicios periféricos ( PABX , etc.). El estándar establece que debe haber un mínimo de dos tomacorrientes dobles de 110V C.A. dedicados de tres patas chatas tipo IRAM y 2 tomacorrientes tipo SHUCKO de 220 V . Deben ser circuitos separados de 15 a 20 amperios. Estos dos tomacorrientes podrían estar dispuestos a 1.8 metros de distancia uno de otro. Cuarto de telecomunicaciones

12. Cuarto de telecomunicaciones Considerar alimentación eléctrica de emergencia con activación automática UPS . En muchos casos es deseable instalar un tablero de control eléctrico dedicado a el cuarto de telecomunicaciones exclusivamente . La alimentación específica de los dispositivos electrónicos se podrá hacer con UPS y canales de tensión montados en los racks.

14. Cuarto de telecomunicaciones Disposición de equipos

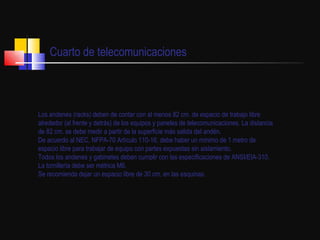

15. Cuarto de telecomunicaciones Los andenes (racks) deben de contar con al menos 82 cm. de espacio de trabajo libre alrededor (al frente y detrás) de los equipos y paneles de telecomunicaciones. La distancia de 82 cm. se debe medir a partir de la superficie más salida del andén. De acuerdo al NEC, NFPA-70 Artículo 110-16, debe haber un mínimo de 1 metro de espacio libre para trabajar de equipo con partes expuestas sin aislamiento. Todos los andenes y gabinetes deben cumplir con las especificaciones de ANSI/EIA-310. La tornillería debe ser métrica M6. Se recomienda dejar un espacio libre de 30 cm. en las esquinas.

16. Cuarto de telecomunicaciones ESTÁNDARES RELACIONADOS: Estándar ANSI/TIA/EIA-568-A de Alambrado de Telecomunicaciones para Edificios Comerciales Estándar ANSI/TIA/EIA-569 de Rutas y Espacios de Telecomunicaciones para Edificios Comerciales Estándar ANSI/TIA/EIA-606 de Administración para la Infraestructura de Telecomunicaciones de Edificios Comerciales Estándar ANSI/TIA/EIA-607 de Requerimientos de Puesta a Tierra y Puenteado de Telecomunicaciones de Edificios Comerciales Manual de Métodos de Distribución de Telecomunicaciones de Building Industry Consulting Service Internacional ISO/IEC 11801 Generic Cabling for Customer Premises National Electrical Code 1996 (NEC) Código Eléctrico Nacional 1992 (CODEC)

17. Cuarto de telecomunicaciones CANALIZACIONES DENTRO DEL EDIFICIO

18. Cuarto de telecomunicaciones Vinculan la sala de facilidades de entrada con la sala de equipos y la sala de equipos con los armarios de telecomunicaciones * Canalizaciones Verticales y horizontales Vinculan salas del mismo o diferentes pisos NO pueden utilizarse ductos de ascensores * Las canalizaciones pueden ser­ Ductos­ Bandejas Armarios de Telecomunicaciones Es el espacio que actúa como punto de transición entre la montante y las canalizaciones horizontales * Estos armarios pueden tener equipos de telecomunicaciones, equipos de control y terminaciones de cables para realizar interconexiones.

19. Cuarto de telecomunicaciones * La ubicación debe ser lo más cercana posible al centro del área a ser atendida. * Se recomienda por lo menos un armario de telecomunicaciones por piso Cuarto de Telecomunicaciones Pueden existir más de un armario por piso:­ Debe haber un armario por cada 1000 m2 de área utilizable­ Si no se dispone de mejores datos, estimar el área utilizable como el 75% del área total­ La distancia horizontal de cableado desde el armario de telecomunicaciones al área de trabajo no puede exceder en ningún caso los 90 m. * En caso de existir más de un armario por piso se recomienda que existan canalizaciones entre ellos Canalizaciones Horizontales Son las canalizaciones que vinculan las áreas de trabajo con los armarios de telecomunicaciones.

20. Cuarto de telecomunicaciones * Puede ser:­ Ductos bajo piso­ Ductos bajo piso elevado­ Ductos aparentes­ Bandejas­ Ductos sobre cielorraso­ Ductos perimetrales * No puede tener más de 30 m y dos codos de 90grados entre cajas de registro o inspección Radio de curvatura:­ Debe ser como mínimo 6 veces el diámetro de la canalización para cobre y 10 veces para fibra­ Si la canalización es de más de 50 mm de diámetro, el diámetro de curvatura debe ser como mínimo 10 veces el diámetro de la canalización Areas de Trabajo Son los espacios donde se ubican los escritorios, boxes, o lugares habituales de trabajo * Si no se dispone de mejores datos, se recomienda asumir un área de trabajo cada 10 m2de área utilizable del edificio * Se recomienda prever como mínimo tres dispositivos por área de trabajo

21. Cuarto de telecomunicaciones EJEMPLO DE RACKS COMBINANDO CABLEADO ESTRUCTURADO Y SERVIDORES

22. http://www.ufps.edu.co/cisco/docs/washington/Rack.jpg http://www.redmaster.net/tecroom.php http://docente.ucol.mx/al944712/public_html/Cab_Est.htm http://www.telefonica.com.pe/empresas/esolutions/ir_cableado_car.shtml referencia

23. Este trabajo no tan solo me ayudo para informarme sobre el tema, si no espero que muchas personas mas lo disfruten; aunque no podría haberlo realizado de no ser por la ayuda de muchas paginas Web que se mencionaron anteriormente . Este es un tema de suma importancia ya que no solo ayudara a personas de una empresa sino a estudiantes ya sea de informática o muchas especialidades mas , innteresados en el tema opinión
