El documento describe las diferentes tareas y materiales requeridos para remodelar una estructura que incluye el piso, tabiques, techumbre, instalaciones, artefactos, aislación, revestimientos y terminaciones. Se enumeran 16 tareas principales con más de 50 sub-tareas y se lista los materiales necesarios, indicando cuáles están disponibles y cuáles faltan.

1. N°Faena Descripción faena N° Personas
Estructura piso
1.1 Reforzar envigado piso según ubicación sanitarios
1.2 Perforación placa piso OSB
1.3 Instalación placa piso OSB
Tabiques
2.1 Quitar tabiques T1 + T2
2.2 Modificación T1 (pre-fabricado)
2.3 Modificación T2 (pre-fabricado)
2.4 Instalar T1 + T2
3.1 Modificación T3 (insitu)
3.2 Modificación T4 (insitu)
3.3 Modificación T5 (insitu)
3.4 Modificación T6 (insitu)
4.1 Construcción T7 (pre-fabricado)
4.2 Construcción T8 (pre-fabricado)
Techumbre
5.1 Prefabricación e instalación 4 cerchas
5.2 Instalación costaneras
5.3 Instalación placa zinc
Instalaciones
6.1 Eléctricas 1
6.2 Aumentar excavación
6.3 Modificar instalación sanitaria
6.4 Agua fria
6.5 Agua caliente
6.6 Gas
Artefactos
9.1 WC
9.2 Lavamanos
9.3 Plato ducha
Aislación
10.1 instalación ladrillos ecologicos perimetro baño
10.2 instalación ladrillos ecologicos perimetro cocina
10.3 instalación ladrillos ecologicos techumbre
Dias
Horas
1
2
5
9
6
14 15 16 17 18
2
16 17 18
DIA 1 (viernes 21)
10 11 12 13 10 11 12 13 14 1510 11 12 13 14 15 16 17 1813 14 15 16 17 18
DIA 5
10 11 12 13 14 15 16 17
10
DIA 4
2
1
18 10 11 12
DIA 2 (sabado 22) DIA 3 (domingo 23)
3
4
2
2 (pasan a N° 4)
2 (viene de N° 4)
2 personas
2 (pasan a N° 5)
2 (viene de N° 2)

2. Revestimientos interiores
11.1 baño
fibrocemento (internit)
11.2 cocina
terciado reciclado
Revestimientos exteriores
12.1 reparar placas zinc alum 1
12.2 instalar zinc alum reciclado 2 (pasa a N° 13)
Cielos
13.1 instalación costaneras
13.2 fibrocemento (internit)
Ventanas
14.1 V1 (baño)
confección de marcos
instalación de ventana
14.2 V2 (cocina)
apertura de vanos
confección de marcos
instalación de ventana
14.3 V3 + V4 (cocina)
apertura de vanos
confección de marcos
instalación de ventana
Mobiliario
15 fabricación e instalación mueble lavaplatos 1
Terminaciones
16.1 Pavimento en baño
16.2 Sellado y empastado de juntas
16.3 Pinturas
10 personas
minimo 5 personas
experiencia en carpinteria
madera. 1 persona
experiencia en instalaciones
eléctricas.
16
8 personas
minimo 5 personas
experiencia en carpinteria
madera. 1 persona
experiencia en instalaciones
eléctricas.
Sin estimar2 personas 13 personas
minimo 5 personas
experiencia en carpinteria
madera. 1 persona
experiencia en instalaciones
eléctricas.
minimo 1 persona
experiencia en instalaciones
sanitarias
2
2 (vienen de N°12)13
14
11
12
2
2

3. N°Faena Descripción faena Materiales Cantidad Unidad Disponible
Estructura piso
1.1 Reforzar envigado piso según ubicación sanitarios Madera reciclada 1"x 5" GL SI
clavos 3" GL SI
1.2 Perforación placa piso OSB OSB existente GL SI
1.3 Instalación placa piso OSB OSB existente GL SI
Tabiques
2.1 Quitar tabiques T1 + T2
2.2 Modificación T1 (pre-fabricado) Pino 2"x4" GL SI
2.3 Modificación T2 (pre-fabricado) Pino 2"x4" GL SI
2.4 Instalar T1 + T2
3.1 Modificación T3 (insitu) Pino 2"x2" unidad Falta
3.2 Modificación T4 (insitu) Pino 2"x2" unidad Falta
3.3 Modificación T5 (insitu) Pino 2"x2" unidad Falta
3.4 Modificación T6 (insitu) Pino 2"x2" unidad Falta
4.1 Construcción T7 (pre-fabricado) Pino 2"x2" unidad Falta
4.2 Construcción T8 (pre-fabricado) Pino 2"x2" unidad Falta
Techumbre
5.1 Prefabricación e instalación 4 cerchas Madera reciclada 1"x 5"
5.2 Instalación costaneras Madera 2"x2" 2 unidad Falta
5.3 Instalación placa zinc 0.86 x 2 m (largo minimo) Plancha de zinc reciclada 4 unidad SI
Instalaciones
6.1 Eléctricas Cable blanco 1.5 mm ml Falta
Cable rojo 1.5 mm ml Falta
Cable blanco 2.5 mm ml Falta
Cable rojo 2.5 mm ml Falta
Enchufes 6 unidad Faltan 4
Interruptores 3 unidad SI
Cajas de conexión 6 unidad SI
Conduit ml SI
Tablero de conexión 1 unidad Falta
Disyuntor 1 unidad SI
Diferencial 1 unidad SI
6.2 Aumentar excavación
6.3 Modificar instalación sanitaria tapa 110 mm. 1 unidad SI
codo 90° 50 mm 1 unidad SI
Adhesivo PVC chico 1 unidad Falta
6.4 Agua fria PVC presion 1/2" ml
llave de paso para calefón 1 unidad SI
6.5 Agua caliente Cañeria cobre 1/2" ml
6.6 Gas / calefón llave de paso para gas 1 unidad Falta
manguera de conexión 2 ml Falta
abrasadera 2 unidad Falta
Artefactos
9.1 WC WC+ estanque + fitting 1 unidad SI
flexible 1/2" 1 unidad SI
llave de paso 1 unidad SI
9.2 Lavamanos desague 1 unidad SI
Sifon 1 unidad SI
llave agua caliente 1 unidad Falta
llave agua fria 1 unidad SI
flexible 1/2" 2 unidad Falta 1
9.3 Ducha Recpatáculo ducha 1 unidad Falta
Desague ducha 1 unidad Falta
9.4 Lavaplatos desague lavaplato 1 unidad Falta
Sifon lavaplato 1 unidad SI
llave lavaplato 1 unidad Falta
flexible conexión 1 unidad Falta
Aislación
10.1 instalación ladrillos ecologicos perimetro baño 150 unidad Falta
10.2 instalación ladrillos ecologicos perimetro cocina 390 unidad Falta
10.3 instalación ladrillos ecologicos techumbre 354 unidad Falta
Revestimientos interiores
11.1 baño
Placa fibrocemento 1,2 x 2,4 m x3.5 mm (internit) unidad Falta
11.2 cocina
terciado reciclado GL SI
Revestimientos exteriores
12.1 reparar placas zinc alum GL SI
Remache pop 50 unidad Falta
Silicona 1 unidad Falta
12.2 instalar zinc alum reciclado
Clavo techo 30 unidad Falta
9
LISTADO DE MATERIALES NECESARISO
9
9
6
12
10
11
1
2
3
4
5

4. Cielos
13.1 instalación costaneras Pino 2"x2" unidad Falta
13.2 Placa fibrocemento 1,2 x 2,4 m x3.5 mm (internit) unidad Falta
Ventanas
14.1 V1 (baño)
confección de marcos tornillo para madera autoperforante 2" 24 unidad Falta
instalación de ventana bisagras con tornillos respectivos 2 unidad SI
14.2 V2 (cocina)
apertura de vanos
confección de marcos tornillo para madera autoperforante 2" 24 unidad Falta
instalación de ventana bisagras con tornillos respectivos 2 unidad SI
14.3 V3 + V4 (cocina)
apertura de vanos
confección de marcos tornillo para madera autoperforante 2" 24 unidad Falta
instalación de ventana bisagras con tornillos respectivos 2 unidad SI
Mobiliario
fabricación e instalación mueble lavaplatos tornillo para madera autoperforante 2" 30 unidad Falta
Terminaciones
16.1 Pavimento en baño Pegamento tipo Bekron Falta
Pasta de fraguado Falta
16.2 Sellado y empastado de juntas
16.3 Pinturas
15
16
13
14

5. tipo cantidad descripción
2 Sierra circular
1 Sierra caladora
1 Esmeril angular
1 taladro
2 alargadores
2 serruchos
4 martillos
4 huinchas de medir
2 atornillador paleta
2 atornillador cruz
1 Sierra de mano
2 formón
1 remachadora
1 pala
1 nivel de burbuja
2 escuadras
1 pistola calafateadora
electricas
No eléctricas
Herramientas requeridas

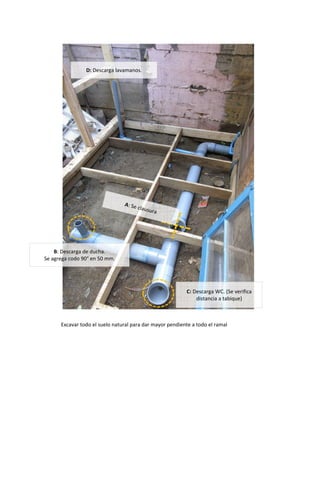

6. Excavar todo el suelo natural para dar mayor pendiente a todo el ramal
B: Descarga de ducha.
Se agrega codo 90° en 50 mm.
C: Descarga WC. (Se verifica
distancia a tabique)
D: Descarga lavamanos.
