Exposición sobre los diferentes métodos para mejorar los suelos

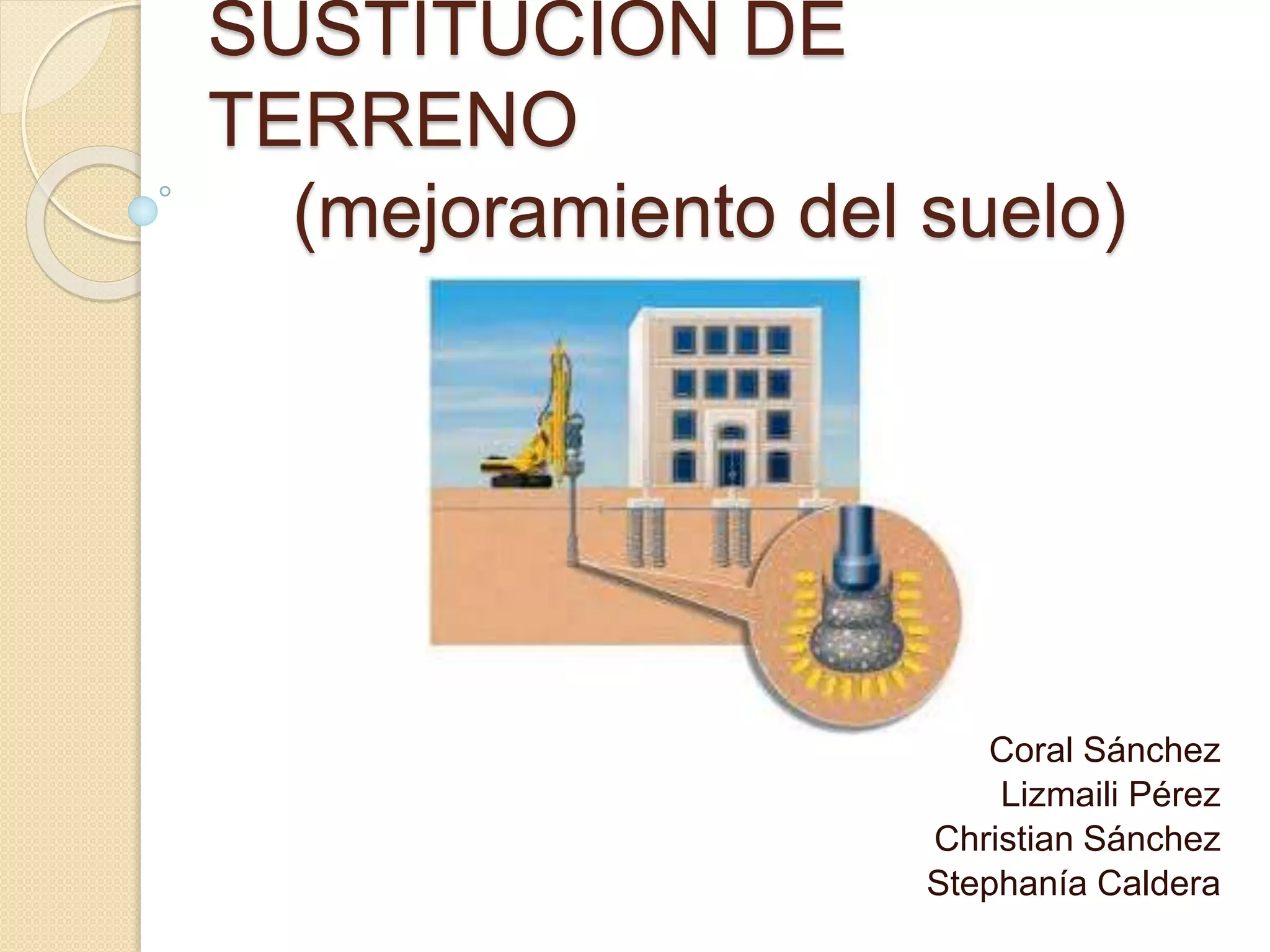

1. SUSTITUCIÓN DE
TERRENO
(mejoramiento del suelo)
Coral Sánchez
Lizmaili Pérez
Christian Sánchez
Stephanía Caldera

2. ¿QUÉ ES EL MEJORAMIENTO DE
SUELOS?
 Las técnicas de mejoramiento de suelos
consisten en modificar las características
de un suelo por una acción física
(vibraciones por ejemplo) o por la inclusión
en el suelo de una la mezcla del suelo con
un material más resistente.

3. CARÁCTERÍSTICAS Y VENTAJAS DEL
MEJORAMIENTO DE SUELOS
•Aumentar la capacidad y/o la resistencia al corte
y la respuesta esfuerzo-deformación.
- Disminuir los asentamientos, tanto absolutos
como diferenciales, y acelerarlos cuando
sucedan.
• Disminuir o eliminar el riesgo de licuefacción en
caso de terremoto o de vibraciones importantes.
• Igualmente se busca que no sea susceptible al
agrietamiento, mejorar su resistencia a
la erosión y, en casos específicos se procura
disminuir su permeabilidad.

4. En años recientes se han desarrollado varias
técnicas para el mejoramiento de suelos
para fines de construcción de explanaciones
viales, cimentaciones de edificios, túneles, etc.,
 1. Compactación profunda mediante Vibro
Flotación y Vibro Sustitución de Suelos
(columnas de grava)
 2. Las Inyecciones a los Suelos (Jet-Grouting.
e Inyecciones de Compensación.)
 3. Sistema de Pantallas.
 4. Compactación Dinámica.
 5. Sistema de drenaje vertical mediante
Mechas Drenantes.

5. Vibroflotación
La vibroflotación es
un sistema de
mejoramiento de
suelos que genera
densificación de los
suelos granulares en
los cuales se hinca
un vibrador,
formando una
columna de grava.
Se suele utilizar esta
técnica con
variaciones por la
forma en que se
incorpora el material

6. Vibroflotación
 La vibroflotación es aplicable en suelos
granulares (generalmente con un contenido
en finos inferior al 10%). La mejora del
terreno se consigue por la reducción de
huecos entre partículas gracias a la vibración
producida por el vibrador en su proceso de
entrar y salir del suelo tratado. Durante el
tratamiento, que se ejecuta en forma de
malla (en planta), se obtiene una
compactación del terreno que deriva en una
disminución del espesor de la capa tratada,
espesor que habrá que aportar y compactar
si hay que recuperar la cota de partida.

7. Vibrosustitución
 Las columnas de grava,
también conocidas como
vibrosustitución, son una
técnica de mejora de suelos
mediante vibración
profunda y aporte de
gravas al terreno, formando
columnas de grava
compactada que
incrementan la capacidad
portante global, reducen los
asentamientos y eliminan o
reducen significativamente
el potencial de licuación

8. Ambos métodos de mejora pueden
constituir alternativas de mejor plazo y
economía para:
 Fundación de edificios o estructuras
industriales, como alternativa al cambio
de suelos o pilotaje;
 Fundación de terraplenes de
estructuras viales o industriales para
reducir (y acelerar) asentamientos e
incrementar la capacidad de carga;
 Controlar la licuación sísmica como
alternativa al cambio de suelos

9. Las Inyecciones a los Suelos
(Jet-Grouting)
 El Jet-Grouting es una técnica de alta
presión para desagregación del suelo o
de roca poco compacta, mezclándolo y
sustituyéndolo por cemento , así se van
llenando huecos y discontinuidades.
 Básicamente se expulsan chorros
de lechada de cemento (grout) a través
de unas toberas a velocidades muy altas,
logrando así la rotura del terreno y su
íntima mezcla con el mismo.

10. Inyección de suelos
 Uno de los procedimientos más antiguos
y conocidos como mejoramiento de
suelos consiste en la inyección
controlada de lechadas auto-fraguantes o
de productos químicos, que impedirán el
paso del agua a través de las fracturas o
vacíos del suelo, o que incrementarán la
resistencia al esfuerzo cortante en
posibles superficies de falla. Aplica los
procesos de inyección tanto a suelos
como a estructuras existentes.

11. Inclusiones
 Es un sistema de mejoramiento de suelos,
con elementos cuya dureza es mucho
mayor que aquélla del suelo que las
contiene. Son aplicadas en reducción de
asentamientos en suelos blandos
compresos, incremento de resistencia al
esfuerzo cortante en superficies de falla y
reducción de potencial de licuación por
sismo en suelos granulares bajo el nivel de
agua. Una inclusión rígida puede estar
formada por un elemento estructural (pilas
coladas, pilotes hincados) o elementos

12. Sistema de pantallas
 Las pantallas insertadas en los suelos pueden tener dos
propósitos diferentes:
Impermeables o Drenantes
 Algunos de los materiales más usados en estas pantallas
impermeables son: hormigones hidráulicos de
consistencia plástica, paneles de polietileno expandido de
alta densidad (PEAD), mezcla de bentonita con Cemento
Pórtland
 Las Pantallas Drenantes consisten en, una vez ejecutadas
previamente las excavaciones, el empleo de materiales
filtrantes como las gravas y las arenas, de manera tal de
permitir el paso del agua pero de forma controlada. Esta
técnica se emplea en:
 - Estabilización de laderas y suelos inestables.
 - Captación de agua.
 - Para rebajamiento o disminución del nivel freático

13.  El sistema de pantallas atirantadas (soil nail
walls) es una técnica de refuerzo del suelo
en taludes y excavaciones. Es
una estructura de retención en la cual se
instalan barras perforadas en el suelo a un
espaciamiento relativamente pequeño. Las
barras generalmente no son tensadas y
están conectadas a través de una placa a un
revestimiento de hormigón proyectado o
vaciado en sitio.
