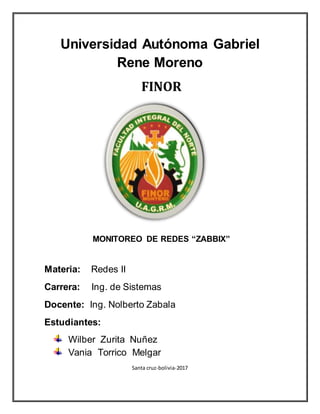

1. Universidad Autónoma Gabriel
Rene Moreno
FINOR
MONITOREO DE REDES “ZABBIX”
Materia: Redes II
Carrera: Ing. de Sistemas
Docente: Ing. Nolberto Zabala
Estudiantes:
Wilber Zurita Nuñez
Vania Torrico Melgar
Santa cruz-bolivia-2017

2. MONITOREO DE REDES
1.- INTRODUCCION.
El término Monitoreo de red (Monitorización de red) describe el uso de un sistema
que constantemente monitoriza una red de computadoras en busca de
componentes defectuosos o lentos, para luego informar a los administradores de
redes mediante correo electrónico, pager u otras alarmas. Es un subconjunto de
funciones de la administración de redes.
Mientras que un sistema de detección de intrusos monitoriza una red por
amenazas del exterior (externas a la red), un sistema de monitorización de red
busca problemas causados por la sobrecarga y/o fallas en los servidores, como
también problemas de la infraestructura de red (u otros dispositivos).
Por ejemplo, para determinar el estatus de un servidor web, software de
monitorización que puede enviar, periódicamente, peticiones HTTP (Protocolo de
Transferencia de Hipertexto) para obtener páginas; para un servidor de correo
electrónico, enviar mensajes mediante SMTP (Protocolo de Transferencia de
Correo Simple), para luego ser retirados mediante IMAP (Protocolo de Acceso a
Mensajes de Internet) o POP3 (Protocolo Post Office).
2.- ¿CUÁLES SON LOS BENEFICIOS DE LA MONITORIZACIÓNDE
REDES?
 Si se elige la herramienta adecuada, la reducción de costes, como
explicamos en este artículo, será notable y tu organización lo agradecerá.
 Podremos optimizar nuestra instalación y los componentes de la misma. No
sólo podremos ver de un vistazo la foto global de nuestra instalación, sino
que podremos saber cuándo necesitamos más hardware y cuando estamos
sobredimensionados.
 Podremos detectar cuellos de botella en nuestras redes y averiguar cual es el
causante y solucionarlo.
 Anticipar problemas y evitar que lleguen a más.

3.  Con una buena herramienta de monitorización y una correcta implementación
de monitorización de redes podrás detectar tráfico intruso o mal intencionado.
 También podrás generar logs y analizar el rendimiento de tu instalación a lo
largo del tiempo, pudiendo detectar problemas y asociarlos a las
modificaciones hechas en la red
.
3.- HERRAMIENTAS DE MONITOREO DE REDES
a) Pandora FMS
La versión libre capaz de monitorizar más de 10,000 nodos y cubre (sin
limitaciones) una monitorización de red, de servidores (basados en agentes o de
forma remota) y de aplicaciones. Con funcionalidades completas de informes,
alertas, integraciones con terceros via API, etc.
Destacamos también su integración con dispositivos móviles, no sólo para acceder
a la consola sino también para monitorizarlos gracias a su sistema de
geolocalización.
Su sistema de auto descubrimiento de redes es capaz de en poco tiempo
encontrar todos los elementos que componen tu red.
b) Nagios
Probablemente la herramienta libre más conocida. Desde 1996 trabajando en
USA para construir este software de monitorización. Su core es la parte más
importante de la herramienta y sobre el core se pueden construir plugins para
monitorizar elementos particulares.
Ventajas
 Se encuentran muchos perfiles con experiencia Nagios
 Si se tiene gran conocimiento de la herramienta, la configuración manual puede
darle mucha potencia a la hora de monitorizar casos aislados y particulares.
 Ofrece muchos plugins para adaptar Nagios a las necesidades del usuario
 Para la configuración básica es muy fácil.

4. Inconvenientes
 Configuración y edición compleja debido a la necesidad de hacer modificaciones
de forma manual para dejar lista la herramienta.
 El interfaz gráfico carece de una buena usabilidad
 Coste de aprendizaje elevado
 Cada instalación al final resulta un “puzzle” en el que más que un producto
estándar tenemos una implementación propia, con cientos de parches, código
propio o de terceros y complicada de evolucionar o de mantener por terceros.
 Informes sencillos
 Muy pobre en su tratamiento de SNMP, tanto de polling como de gestión de traps
c) Zabbix
Empresa Lituana trabajando en Zabbix desde el 2005. Fácil configuración y
potente interfaz gráfico. Empieza a caer su rendimiento cuando se empiezan a
monitorizar muchos nodos. Destaca el servicio de monitorización sin necesidad
de instalar agentes. La experiencia nos dice que se pueden monitorizar hasta
10,000 nodos sin problemas de rendimiento.
Ventajas
 Su comunidad es bastante activa.
 Es potente a bajo nivel.
Desventajas
 Aunque se ha utilizado en grandes instalaciones, a partir de 1000 nodos
puede disminuir su rendimiento.
 Difícil crear y definir plantillas de informes y alertas. Las configuraciones
pueden requerir muchos clics y pasos para completarlas.
 No posee informes en tiempo real.
 Es difícil de depurar cuando hay errores.
 Pobre tratamiento de traps.

5. d) Zenoss
Empresa americana que ha creado el software Zenoss para monitorizar
almacenamiento, redes, servidores, aplicaciones y servidores virtuales. Destaca
su monitorización sin necesidad de utilizar agentes. Tiene una versión
“Community” con funcionalidades muy reducidas y una versión comercial con
todas las funcionalidades.
Ventajas
 Todoterreno en cuanto a plataformas. Es capaz de monitorizar multiples
plataformas.
 Presenta un dashboard customizable y flexible. Muy potente.
 Gran capacidad a la hora de gestionar eventos. Muy potente y flexible.
Desventajas
 Dependiendo de la complejidad de la instalación y que elementos se
quieren monitorizar puede ser difícil su adaptación.
 La capa de base de datos se puede hacer pesada en grandes entornos.
 El panel puede llegar a ser lento en determinadas instalaciones y se
requiere de grandes conocimientos para su optimización.
 Sólo tiene por debajo un Mysql y su propia base de datos. No se puede
integrar con otras bases de datos.
 Mapas de topologías no tan potentes y claros como los de otras
aplicaciones.
e) Monitis
Muy enfocada en pequeñas y medianas empresas. Para este tipo de empresas
surge como gran herramienta de red y por esta razón aparece dentro de las
mejores 15 herramientas de monitoreo de redes.

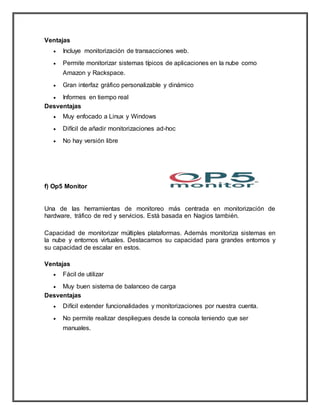

6. Ventajas
 Incluye monitorización de transacciones web.
 Permite monitorizar sistemas típicos de aplicaciones en la nube como
Amazon y Rackspace.
 Gran interfaz gráfico personalizable y dinámico
 Informes en tiempo real
Desventajas
 Muy enfocado a Linux y Windows
 Difícil de añadir monitorizaciones ad-hoc
 No hay versión libre
f) Op5 Monitor
Una de las herramientas de monitoreo más centrada en monitorización de
hardware, tráfico de red y servicios. Está basada en Nagios también.
Capacidad de monitorizar múltiples plataformas. Además monitoriza sistemas en
la nube y entornos virtuales. Destacamos su capacidad para grandes entornos y
su capacidad de escalar en estos.
Ventajas
 Fácil de utilizar
 Muy buen sistema de balanceo de carga
Desventajas
 Difícil extender funcionalidades y monitorizaciones por nuestra cuenta.
 No permite realizar despliegues desde la consola teniendo que ser
manuales.

7. 5.- OBJETIVO GENERAL
Desarrollar el monitoreo de redes mediante nuestra herramienta de
monitorización de máquinas “ZABBIX”
6.- OBJETIVOS ESPECIFICOS
 Detectar y evaluar el grado de riesgo/impacto ante una acción o problema
sensible
 Recibir alertas en tiempo real.
 Identificar áreas de mejora
 Comparar períodos, marcas y competidores
 Realizar pruebas de nuestra herramienta.
7.- DESARROLLO
.
Primer descargamos zabbix. En la opción descarga elegimos zabbix 3.0 LTS que
quiere decir que es una versión con largos reportes. Y luego elegimos la opción
que se pueda ejecutar con virtual box.

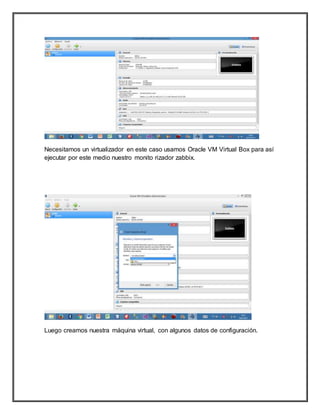

8. Necesitamos un virtualizador en este caso usamos Oracle VM Virtual Box para así
ejecutar por este medio nuestro monito rizador zabbix.
Luego creamos nuestra máquina virtual, con algunos datos de configuración.

9. Luego de iniciar zabbix, configuramos nuestra máquina virtual con nuestra nuestra
maquina física mediante el símbolo del sistema
Luego nos dirigimos a nuestro navegador en este caso usamos google Chrome e
introducimos el IP de nuestra máquina virtual.

10. Nos va a mostrar una plataforma donde nos pedirá usuario y contraseña. Usuario:
Admin. Contraseña: zabbix.
Luego necesitamos un agente zabbix para que me haga los reportes y me los
envíe a mi administrador. Para ellos procedemos a su descarga (la opción
marcada con rojo).

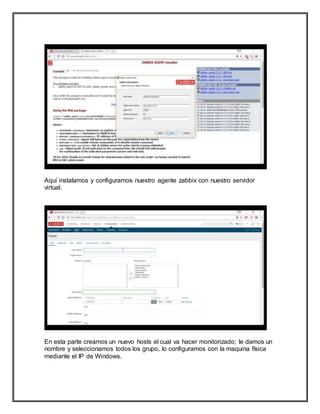

11. Aquí instalamos y configuramos nuestro agente zabbix con nuestro servidor
virtual.
En esta parte creamos un nuevo hosts el cual va hacer monitorizado; le damos un
nombre y seleccionamos todos los grupo, lo configuramos con la maquina física
mediante el IP de Windows.

12. Luego nos vamos a la opción de templates; y en la parte de Link new templates
agregamos Windows. Y creamos nuestro hosts.
Y por último podemos ver que ya estamos monitoreando y nos muestra la
información que deseamos como por ejemplo el uso de la memoria

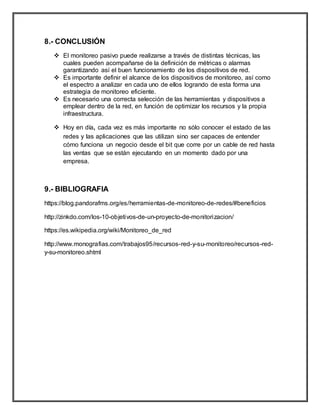

13. 8.- CONCLUSIÓN
 El monitoreo pasivo puede realizarse a través de distintas técnicas, las
cuales pueden acompañarse de la definición de métricas o alarmas
garantizando así el buen funcionamiento de los dispositivos de red.
 Es importante definir el alcance de los dispositivos de monitoreo, así como
el espectro a analizar en cada uno de ellos logrando de esta forma una
estrategia de monitoreo eficiente.
 Es necesario una correcta selección de las herramientas y dispositivos a
emplear dentro de la red, en función de optimizar los recursos y la propia
infraestructura.
 Hoy en día, cada vez es más importante no sólo conocer el estado de las
redes y las aplicaciones que las utilizan sino ser capaces de entender
cómo funciona un negocio desde el bit que corre por un cable de red hasta
las ventas que se están ejecutando en un momento dado por una
empresa.
9.- BIBLIOGRAFIA
https://blog.pandorafms.org/es/herramientas-de-monitoreo-de-redes/#beneficios
http://zinkdo.com/los-10-objetivos-de-un-proyecto-de-monitorizacion/
https://es.wikipedia.org/wiki/Monitoreo_de_red
http://www.monografias.com/trabajos95/recursos-red-y-su-monitoreo/recursos-red-
y-su-monitoreo.shtml
