1. ¿Cuál es la diferencia entre dato y señal?
Para establecer la diferencia entre dato y señal primero tenemos que puntualizar
sobre los distintos tipos de datos y señales atendiendo a su naturaleza analógica
o digital.
Datos
Datos analógicos: pueden tomar valores en un intervalo continuo. La mayoría de
los datos que se toman por sensores. Ejemplo el video.
El término datos se refiere a hechos, conceptos e instrucciones presentados en cualquier
formato acordado entre las partes que crean y utilizan dichos datos. Éstos se
representan con unidades de información binaria o bits en forma de ceros y unos.
Datos digitales: toman valores discretos, Ejemplo: los textos o los números
enteros. Los datos digitales, en los ordenadores se representan por
combinaciones de ceros y unos correspondientes a distintos tipos de
codificaciones (ASCII, UNICODE).
Señales
Son la representación eléctrica de los datos. Los diferentes medios de
transmisión permiten el envió de los datos en forma de variaciones de
parámetros eléctricos, como tensiones o intensidades.
Señales continuas o analógicas: es aquella en que la intensidad de la señal varía
suavemente en el tiempo. Las variaciones de la señal pueden tomar cualquier
valor en el tiempo.
Señales discretas o digitales: es aquella que la intensidad se mantiene constante
durante un intervalo de tiempo, tras el cual la señal cambia a otro valor
constante. Las variaciones de la señal solo pueden tomar valores discretos.

2. ¿Qué se entiende por señalización?
El concepto de señalización en telecomunicaciones se define como la
comunicación que se da entre los equipos de telecomunicaciones, entre centros
de procesamiento, entre la central y el abonado o entre bloques de software,
para el establecimiento y liberación de las llamadas, o para intercambiar
información de gestión, tarificación, mantenimiento, etc.
Por tanto un sistema de señalización es el conjunto normalizado y coordinado de
señales, las cuales intercambian los órganos que intervienen en una conexión,
con el fin de establecerla, supervisarla, mantenerla y eliminarla cuando los
abonados que intervienen en dicha conexión lo deseen.
Uno de los sistemas de señalización más populares es el Sistema de Señalización
por Canal Común nº 7 (SS7)1
, desarrollado por AT&T a partir de 1975 y definido
como un estándar por el UIT-T en 1981 en la serie de Recomendaciones Q.7XX del
UIT-T2
3. ¿Qué es la transmisión de datos y cuál es su clasificación?
La transmisión de datos es el intercambio de datos en forma de ceros y unos
entre dos dispositivos a través de alguna forma de medio de transmisión. La
transmisión de datos se considera local si los dispositivos de comunicación están
en el mismo edificio o área geográfica restringida y se considera remota si los
dispositivos están separados por una distancia considerable.
Para que la transmisión de datos sea posible, los dispositivos de comunicación
deben ser parte de un sistema de comunicación formado por hardware y
software. La efectividad del sistema de comunicación de datos depende de tres
características fundamentales:
Entrega: El sistema debe entregar los datos con exactitud. Los datos deben ser
recibidos por el dispositivo o usuario adecuado y solamente por ese dispositivo o
usuario.
Exactitud: El sistema debe entregar los datos con exactitud. Los datos que se
alteran en la transmisión son incorrectos y no se pueden utilizar.
Puntualidad: El sistema debe entregar los datos con puntualidad. Los datos
entregados tarde son inútiles. En el caso del vídeo, el audio o la voz, la entrega
1
http://es.wikipedia.org/wiki/Sistema_de_se%C3%B1alizaci%C3%B3n_por_canal_com%C3%BAn_n%C2%BA_7
2
http://www.itu.int/opb/sector.aspx?lang=es&sector=2

puntual significa entregar los datos a medida que se producen, en el mismo
orden en que se producen sin un retraso significativo. Este tipo de entregas se
llama transmisión en tiempo real.
En los sistemas de transmisión de datos, un medio de transmisión es el camino
físico entre el equipo transmisor (quien envía el mensaje) y el equipo receptor
(quien recibe el mensaje).
Los medios de transmisión se clasifican según:
El canal de transmisión de los datos
- Medios guiados y Medios no guiados.
El medio de transmisión
- Transmisión Serie y Paralelo
La información
- Transmisión Asíncrona y transmisión Síncrona
Las características y calidad de la transmisión de los datos están determinadas
tanto por el tipo de señal, como por las características del medio. En el caso de
los medios guiados, el medio en sí mismo es lo más importante en la
determinación de las limitaciones de la transmisión, mientras que en los medios
no guiados, el ancho de banda de la señal emitida por la antena es más
importante que el propio medio a la hora de determinar las características de la
transmisión
MEDIOS ALÁMBRICOS O GUIADOS
En los medios guiados el ancho de banda o velocidad de transmisión dependen de
la distancia y de si el enlace es punto a punto (entre dos equipos únicamente) o
multipunto (conexión con varios equipos). Algunos medios guiados incluyen a los
cables metálicos (cobre, aluminio, etc.) y otros utilizan fibra óptica. El cable se
instala normalmente en el interior de los edificios o bien en conductos
subterráneos. Los cables metálicos pueden presentar una estructura coaxial o de
Par trenzado, y el cobre es el material preferido como núcleo de los elementos
de transmisión de las redes.
Entre los medios guiados se encuentran:
- Cable de Cobre de Par Trenzado: Es el medio de transmisión guiado más
barato y más comúnmente usado, se ha utilizado durante mucho tiempo en las
redes telefónicas.
- Cable Coaxial: Consta de dos conductores de cobre pero dispuestos de forma
concéntrica e lugar de un paralelo, este tipo de cable es común en las
conexiones de televisión por cable. El cable coaxial consta de un núcleo de hilo
de cobre rodeado por un aislante, un apantallamiento (recubrimiento) de metal
trenzado y una cubierta externa. Alcanza velocidades de 1 Mbps o superiores.

- Fibra Óptica: Es un medio guiado flexible y de poco espesor que conduce pulsos
de luz, representado cada pulso por un bit (1 o 0). El cable de fibra óptica es
apropiado para transmitir datos a gran velocidad, por encima de decenas o
incluso centenas de gigabit por segundo. La fibra óptica es inmune a las
interferencias electromagnéticas y presenta una atenuación de la señal muy baja
hasta una distancia de 100 Kilómetros, es el medio de transmisión guiado más
utilizado para conexiones entre largas distancias y enlaces transoceánicos.
MEDIOS INALÁMBRICOS O NO GUIADOS
Los medios de transmisión no guiados son los que no confirman las señales
mediante ningún tipo de cable, sino que las señales se propagan libremente a
través del medio. Entre los medios más importantes se encuentran el aire y el
vacío. Según el rango de frecuencias de trabajo, las transmisiones no guiadas se
pueden clasificar en tres tipos: radio, microondas y luz (infrarrojos/láser).
Entre los más importantes se encuentran:
- Rayos Infrarrojos: Los emisores y receptores de infrarrojos deben estar
alineados o bien estar en línea tras la posible reflexión de rayo en superficies
como las paredes. En infrarrojos no existen problemas de seguridad ni de
interferencias ya que estos rayos no pueden atravesar los objetos. Se pueden
utilizar en distancias cortas, hasta de 2 Km.
- Ondas de Radio: Es un tipo de red muy actual, usada en distintas empresas
dedicadas al soporte de redes en situaciones difíciles para el establecimiento de
cableado, como es el caso de edificios antiguos no pensados para la ubicación de
los diversos equipos componentes de una Red de computadores.
- Microondas. Las microondas son un tipo de radiofrecuencia que no supera la
curvatura de la tierra y requiere de antenas repetidoras para mantener la
conexión.
El uso de las microondas se registra en una amplia región geométrica de varios
kilómetros cuadrados.
- Wi-Fi. (Wireless Fidelity): La tecnología WiFi hace uso de las señales de onda
para realizar la conexión. El estándar internacional es el IEEE 802.11
- Wimax. La tecnología Wimax permite acceso concurrente con varios
repetidores de señal superpuestos, ofreciendo total cobertura en áreas de hasta
48 km de radio y a velocidades de hasta 70 Mbps, utilizando tecnología que no
requiere visión directa con las estaciones base (a diferencia de las microondas).
WiMax es un concepto parecido a Wi-Fi pero con mayor cobertura y ancho de
banda.
- Satelital Digital. Es la tecnología que hace uso de satélites en el espacio
exterior, orbitando alrededor de la tierra y que lleva la conexión a los lugares

más remotos del planeta donde no hay ni siquiera cobertura de microondas. El
costo de dicha tecnología es muy alto y generalmente es usado por industrias
como la del petróleo, en los campos de exploración remotos.
4. ¿Qué son las señales análogas y las señales digitales? (características).
Señales: Analógicas y digitales
La señal es la manifestación de una magnitud física. También puede considerarse
como la variación de cualquier cantidad mensurable que porte información
relativa al comportamiento de un sistema con el que esté relacionada. Las
señales utilizadas en Telecomunicaciones se caracterizan porque se puede
propagar a través de diferentes medios o canales de transmisión.
La información debe ser transformada en señales electromagnéticas para poder
ser transmitida. Representaremos las señales matemáticamente, como una
función variable con el tiempo. Tanto los datos como las señales que los
representan pueden estar en forma analógica o digital.
Señales análogas
Analógico indica algo que es continuo, un conjunto de puntos específicos de
datos y todos los puntos posibles entre ellos. Un ejemplo de dato analógico es la
voz humana. Cuando alguien habla, crea una onda continua de aire. Esta onda
puede ser capturada por un micrófono y convertida en una señal analógica. Una
señal analógica es una forma de onda continua que cambia suavemente en el
tiempo.
Señales digitales

Digital indica algo que es discreto, un conjunto de puntos específicos de datos sin
los puntos intermedios. Un ejemplo de dato digital son los datos almacenados en
la memoria de una computadora en forma de unos y ceros. Se suelen convertir a
señales digitales cuando se transfieren de una posición a otra dentro o fuera de
la computadora. Una señal digital es discreta. Solamente puede tener un número
de valores definidos, a menudo tan simples como ceros y unos.
5. ¿Explique que es el espectro y que es el ancho de banda y cuáles son
sus características?
El espectro electromagnético
El Espectro Electromagnético es un conjunto de ondas que van desde las ondas
con mayor longitud como "Las ondas de radio" hasta los que tienen menor
longitud como los "Los rayos Gamma". Es importante anotar que las ondas con
mayor longitud de onda tienen menor frecuencia y viceversa.
Las características propias de cada tipo de onda no solo es su longitud de onda,
sino también su frecuencia y energía.
Uso de las redes y ejemplos.
En la actualidad es muy común el uso masificado de computadores en las
empresas, algunos de estos equipos pueden ser usados para supervisar la
producción, controlar inventarios y procesar la nómina. La conexión de estas

máquinas permite extraer y correlacionar la información acerca de toda la
empresa. Pero esto ya no solo es común en la industria y el comercio, pues ahora
en los hogares ya se está volviendo común, el computador se está utilizando y
adquiriendo como un electrodomésticos más y los puntos de conexión a redes
públicas están por doquier, las redes inalámbricas y los portátiles están
facilitando esta tendencia.
Los usos más frecuentes de las redes son:
 Compartir recursos de uso general; con el fin de que todos los programas,
el equipo y los datos estén disponibles para todos los que se conecten a la
red, independientemente de la ubicación física del recurso y del usuario.
 Aplicaciones domésticas: se puede tener acceso a información remota,
comunicación persona a persona, entretenimiento interactivo, comercio
electrónico.
 El uso masificado de las redes ha presentado problemas sociales, éticos y
políticos.
 Reduce y elimina la duplicidad de trabajos
 Reemplaza o complementa computadores de forma eficiente y con un
costo reducido.
 Permite establecer enlaces con Servidores de alta capacidad y
rendimiento. De esta forma un computador de mayor capacidad actúa
como un servidor haciendo que los recursos disponibles estén accesibles
para cada uno de los computadores personales.
 Permite mejorar la seguridad y control de la información que se utiliza
permitiendo la entrada de determinados usuarios, accediendo únicamente
a cierta información o impidiendo la modificación de diversos datos.
 Posibilita compartir gran cantidad de información a través de distintos
programas, bases de datos, de manera que sea más fácil su uso y
actualización.
 Permite usar el correo electrónico para enviar o recibir mensajes de
diferentes usuarios de la misma red e incluso de redes diferentes.
 Creación de clusters y súper servidores a partir de equipos obsoletos o con
características básicas.
6. ¿Explique que es la modulación y codificación de datos? (cuales son los
tipos de modulación que existen)
Modulación
Una señal sólo se puede transmitir por un canal que permita la propagación de
ese tipo de señales. La modulación es el envío de una señal, que toma el nombre
de moduladora, a través de otra señal denominada portadora, de características

óptimas para la transmisión a larga distancia. La señal moduladora generalmente
controla algún parámetro de la señal portadora, de tal forma que ambas pueden
unirse y separarse en los momentos que corresponda.
Tipos de modulación:
· Portadora Analógica
- Modulación en amplitud AM
- Modulación en frecuencia FM
- Modulación en fase PM
· Portadora Digital
- Impulsos modulados en amplitud PAM
- Impulsos modulados en posición
- Impulsos modulados en duración PDM
- Modulación por codificación de pulsos MIC
El proceso de modulación se utiliza para adaptar una señal a enviar, al medio
físico por el cual va a ser transportada.
La información, para poder ser transmitida por un canal o medio de transmisión
puede ser codificada mediante señales analógicas o digitales si se trata de
información tanto analógica como digital. El uso de un tipo de codificación
específico de codificación dependerá de los requisitos exigidos, del medio de
transmisión y de los recursos disponibles para la comunicación.
Los tipos de codificación que especificaremos son:
· Datos Digitales señales digitales
· Datos digitales señales analógicas
· Datos analógicos señales digitales
· Datos analógicos señales analógicas
Codificación de datos Digitales a señales digitales
Esta codificación o conversión digital a digital, es la representación de la
información digital mediante una señal digital. El ejemplo más conocido es el de
la transmisión de datos desde la computadora a la impresora. En esta
codificación los unos y ceros binarios generados por la computadora se traducen
a una secuencia de pulsos de voltaje que pueden propagarse por un cable.

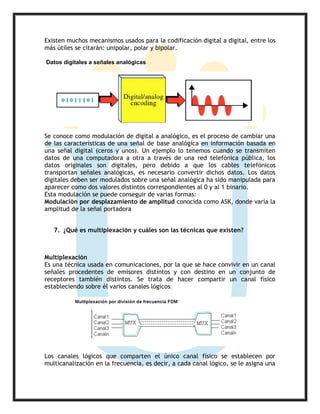

Existen muchos mecanismos usados para la codificación digital a digital, entre los
más útiles se citarán: unipolar, polar y bipolar.
Datos digitales a señales analógicas
Se conoce como modulación de digital a analógico, es el proceso de cambiar una
de las características de una señal de base analógica en información basada en
una señal digital (ceros y unos). Un ejemplo lo tenemos cuando se transmiten
datos de una computadora a otra a través de una red telefónica pública, los
datos originales son digitales, pero debido a que los cables telefónicos
transportan señales analógicas, es necesario convertir dichos datos. Los datos
digitales deben ser modulados sobre una señal analógica ha sido manipulada para
aparecer como dos valores distintos correspondientes al 0 y al 1 binario.
Esta modulación se puede conseguir de varias formas:
Modulación por desplazamiento de amplitud conocida como ASK, donde varía la
amplitud de la señal portadora
7. ¿Qué es multiplexación y cuáles son las técnicas que existen?
Multiplexación
Es una técnica usada en comunicaciones, por la que se hace convivir en un canal
señales procedentes de emisores distintos y con destino en un conjunto de
receptores también distintos. Se trata de hacer compartir un canal físico
estableciendo sobre él varios canales lógicos.
Los canales lógicos que comparten el único canal físico se establecen por
multicanalización en la frecuencia, es decir, a cada canal lógico, se le asigna una

banda de frecuencia centrada en una señal portadora sobre la que se modulará el
mensaje que utilice ese canal.

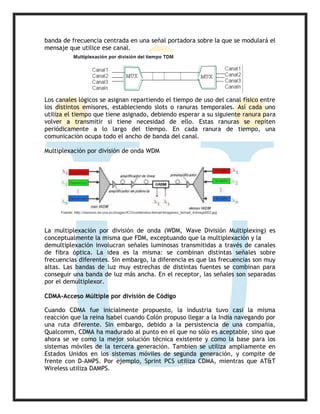

Los canales lógicos se asignan repartiendo el tiempo de uso del canal físico entre
los distintos emisores, estableciendo slots o ranuras temporales. Así cada uno
utiliza el tiempo que tiene asignado, debiendo esperar a su siguiente ranura para
volver a transmitir si tiene necesidad de ello. Estas ranuras se repiten
periódicamente a lo largo del tiempo. En cada ranura de tiempo, una
comunicación ocupa todo el ancho de banda del canal.
Multiplexación por división de onda WDM
La multiplexación por división de onda (WDM, Wave División Multiplexing) es
conceptualmente la misma que FDM, exceptuando que la multiplexación y la
demultiplexación involucran señales luminosas transmitidas a través de canales
de fibra óptica. La idea es la misma: se combinan distintas señales sobre
frecuencias diferentes. Sin embargo, la diferencia es que las frecuencias son muy
altas. Las bandas de luz muy estrechas de distintas fuentes se combinan para
conseguir una banda de luz más ancha. En el receptor, las señales son separadas
por el demultiplexor.
CDMA-Acceso Múltiple por división de Código
Cuando CDMA fue inicialmente propuesto, la industria tuvo casi la misma
reacción que la reina Isabel cuando Colón propuso llegar a la India navegando por
una ruta diferente. Sin embargo, debido a la persistencia de una compañía,
Qualcomm, CDMA ha madurado al punto en el que no sólo es aceptable, sino que
ahora se ve como la mejor solución técnica existente y como la base para los
sistemas móviles de la tercera generación. Tambien se utiliza ampliamente en
Estados Unidos en los sistemas móviles de segunda generación, y compite de
frente con D-AMPS. Por ejemplo, Sprint PCS utiliza CDMA, mientras que AT&T
Wireless utiliza DAMPS.

REFERENCIAS BIBLIOGRAFICAS
 SANTAMARIA CORTES, M; MODULO DE INGENIERIA DE LAS
TELECOMUNICACIONES; Universidad Nacional Abierta y a Distancia; Segunda
edición, Abril 2008. Disponible en:
http://66.165.175.211/campus13_20141/course/view.php?id=55
 ESPINOSA RAMIREZ, L; MODULO DE HERRAMIENTAS TELEMATICAS,
Ingeniería de Sistemas; Universidad Nacional Abierta y a Distancia; Bogotá – DC
Enero 2013; pdf.
CIBERGRAFIA
 http://www.mfbarcell.es/redes_de_datos/tema_07/tema07_senales.pdf
 http://es.wikipedia.org/wiki/Sistema_de_se%C3%B1alizaci%C3%B3n_por_c
anal_com%C3%BAn_n%C2%BA_7
 http://www.itu.int/opb/sector.aspx?lang=es&sector=2
 http://wikitel.info/wiki/Se%C3%B1alizaci%C3%B3n

Individual j mina_220

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Individual j mina_220

Último

Individual j mina_220
