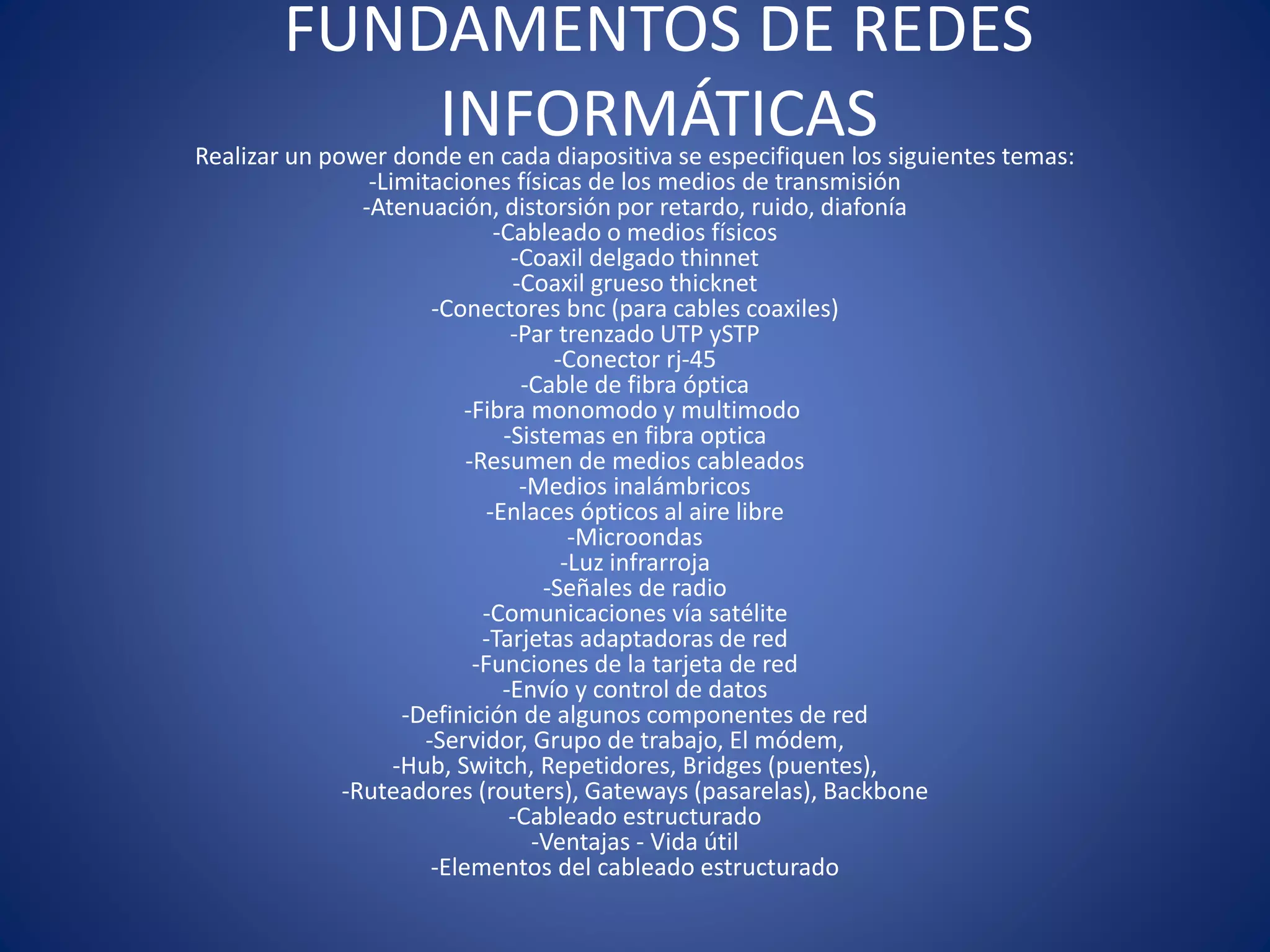

1. FUNDAMENTOS DE REDES
INFORMÁTICASRealizar un power donde en cada diapositiva se especifiquen los siguientes temas:
-Limitaciones físicas de los medios de transmisión
-Atenuación, distorsión por retardo, ruido, diafonía
-Cableado o medios físicos
-Coaxil delgado thinnet
-Coaxil grueso thicknet
-Conectores bnc (para cables coaxiles)
-Par trenzado UTP ySTP
-Conector rj-45
-Cable de fibra óptica
-Fibra monomodo y multimodo
-Sistemas en fibra optica
-Resumen de medios cableados
-Medios inalámbricos
-Enlaces ópticos al aire libre
-Microondas
-Luz infrarroja
-Señales de radio
-Comunicaciones vía satélite
-Tarjetas adaptadoras de red
-Funciones de la tarjeta de red
-Envío y control de datos

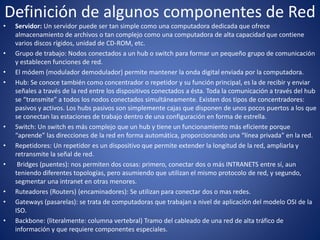

-Definición de algunos componentes de red
-Servidor, Grupo de trabajo, El módem,
-Hub, Switch, Repetidores, Bridges (puentes),
-Ruteadores (routers), Gateways (pasarelas), Backbone

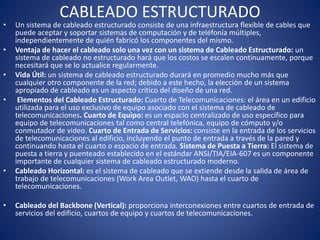

-Cableado estructurado
-Ventajas - Vida útil
-Elementos del cableado estructurado

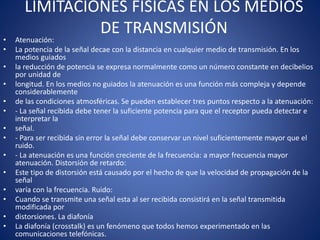

2. LIMITACIONES FÍSICAS EN LOS MEDIOS
DE TRANSMISIÓN
• Atenuación:
• La potencia de la señal decae con la distancia en cualquier medio de transmisión. En los
medios guiados
• la reducción de potencia se expresa normalmente como un número constante en decibelios
por unidad de
• longitud. En los medios no guiados la atenuación es una función más compleja y depende
considerablemente
• de las condiciones atmosféricas. Se pueden establecer tres puntos respecto a la atenuación:
• - La señal recibida debe tener la suficiente potencia para que el receptor pueda detectar e
interpretar la
• señal.
• - Para ser recibida sin error la señal debe conservar un nivel suficientemente mayor que el
ruido.
• - La atenuación es una función creciente de la frecuencia: a mayor frecuencia mayor
atenuación. Distorsión de retardo:
• Este tipo de distorsión está causado por el hecho de que la velocidad de propagación de la
señal
• varía con la frecuencia. Ruido:
• Cuando se transmite una señal esta al ser recibida consistirá en la señal transmitida
modificada por
• distorsiones. La diafonía
• La diafonía (crosstalk) es un fenómeno que todos hemos experimentado en las
comunicaciones telefónicas.

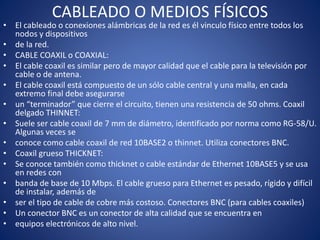

3. CABLEADO O MEDIOS FÍSICOS
• El cableado o conexiones alámbricas de la red es él vinculo físico entre todos los
nodos y dispositivos
• de la red.
• CABLE COAXIL o COAXIAL:
• El cable coaxil es similar pero de mayor calidad que el cable para la televisión por
cable o de antena.
• El cable coaxil está compuesto de un sólo cable central y una malla, en cada
extremo final debe asegurarse
• un “terminador” que cierre el circuito, tienen una resistencia de 50 ohms. Coaxil
delgado THINNET:
• Suele ser cable coaxil de 7 mm de diámetro, identificado por norma como RG-58/U.
Algunas veces se
• conoce como cable coaxil de red 10BASE2 o thinnet. Utiliza conectores BNC.
• Coaxil grueso THICKNET:
• Se conoce también como thicknet o cable estándar de Ethernet 10BASE5 y se usa
en redes con
• banda de base de 10 Mbps. El cable grueso para Ethernet es pesado, rígido y difícil
de instalar, además de
• ser el tipo de cable de cobre más costoso. Conectores BNC (para cables coaxiles)
• Un conector BNC es un conector de alta calidad que se encuentra en
• equipos electrónicos de alto nivel.

4. PAR TRENZADO
• El UTP es el cableado más económico, la mayoría del
cableado telefónico es de este tipo. Presenta
• una velocidad de transmisión que depende del tipo de cable
de par trenzado que se esté utilizando. cable STP producirá
un ancho de banda máximo sin considerar las condiciones
externas, el revestimiento hace al cable más pesado y más
difícil de doblar. Conector RJ-45
• El cable 10BASE-T o 100BASE-TX utiliza conectores RJ-45, es
• parecido al que tenemos en nuestras líneas telefónicas (RJ-
11),
• solo que en vez de la posibilidad de usar 4 cables este posee
8.
• El inconveniente mayor es conectar las terminales. Acá no hay
• alicate ni destornillador que valga. Necesitamos algo más: una
• pinza especial para que se encargue de hacer la conexión de
ese
• conector RJ-45 al cable.

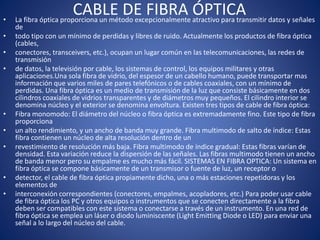

5. CABLE DE FIBRA ÓPTICA• La fibra óptica proporciona un método excepcionalmente atractivo para transmitir datos y señales
de
• todo tipo con un mínimo de perdidas y libres de ruido. Actualmente los productos de fibra óptica
(cables,
• conectores, transceivers, etc.), ocupan un lugar común en las telecomunicaciones, las redes de
transmisión
• de datos, la televisión por cable, los sistemas de control, los equipos militares y otras
aplicaciones.Una sola fibra de vidrio, del espesor de un cabello humano, puede transportar mas
información que varios miles de pares telefónicos o de cables coaxiales, con un mínimo de
perdidas. Una fibra óptica es un medio de transmisión de la luz que consiste básicamente en dos
cilindros coaxiales de vidrios transparentes y de diámetros muy pequeños. El cilindro interior se
denomina núcleo y el exterior se denomina envoltura. Existen tres tipos de cable de fibra óptica:
• Fibra monomodo: El diámetro del núcleo o fibra óptica es extremadamente fino. Este tipo de fibra
proporciona
• un alto rendimiento, y un ancho de banda muy grande. Fibra multimodo de salto de índice: Estas
fibra contienen un núcleo de alta resolución dentro de un
• revestimiento de resolución más baja. Fibra multimodo de índice gradual: Estas fibras varían de
densidad. Esta variación reduce la dispersión de las señales. Las fibras multimodo tienen un ancho
de banda menor pero su empalme es mucho más fácil. SISTEMAS EN FIBRA OPTICA: Un sistema en
fibra óptica se compone básicamente de un transmisor o fuente de luz, un receptor o
• detector, el cable de fibra óptica propiamente dicho, una o más estaciones repetidoras y los
elementos de
• interconexión correspondientes (conectores, empalmes, acopladores, etc.) Para poder usar cable
de fibra óptica los PC y otros equipos o instrumentos que se conecten directamente a la fibra
deben ser compatibles con este sistema o conectarse a través de un instrumento. En una red de
fibra óptica se emplea un láser o diodo luminiscente (Light Emitting Diode o LED) para enviar una
señal a lo largo del núcleo del cable.

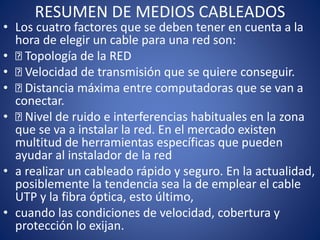

6. RESUMEN DE MEDIOS CABLEADOS
• Los cuatro factores que se deben tener en cuenta a la
hora de elegir un cable para una red son:
• Topología de la RED
• Velocidad de transmisión que se quiere conseguir.
• Distancia máxima entre computadoras que se van a
conectar.
• Nivel de ruido e interferencias habituales en la zona
que se va a instalar la red. En el mercado existen
multitud de herramientas específicas que pueden
ayudar al instalador de la red
• a realizar un cableado rápido y seguro. En la actualidad,
posiblemente la tendencia sea la de emplear el cable
UTP y la fibra óptica, esto último,
• cuando las condiciones de velocidad, cobertura y
protección lo exijan.

7. MEDIOS INALÁMBRICOS
• En general estos medios (salvo el infrarrojo), son para unir distintas LAN.
• ENLACES ÓPTICOS AL AIRE LIBRE
• El principio de funcionamiento de un enlace óptico al aire libre es similar al
de un enlace de fibra
• óptica, sin embargo el medio de transmisión no es un polímero o fibra de
vidrio sino el aire. El emisor óptico produce un haz estrecho que se detecta
en un sensor que puede estar situado a
• varios kilómetros en la línea de visión. Las aplicaciones típicas para estos
enlaces se encuentran en los
• edificios de una compañía en una ciudad en la que resulte caro utilizar los
cables telefónicos o donde las
• autopistas no permiten tender cables.
• Las comunicaciones ópticas al aire libre son una alternativa de gran ancho
de banda a los enlaces de
• fibra óptica o a los cables eléctricos. Las prestaciones de este tipo de enlace
pueden verse empobrecidas por
• la lluvia fuerte o niebla intensa, pero son inmunes a las interferencias
eléctricas y no necesitan permiso de las
• autoridades responsables de las telecomunicaciones.

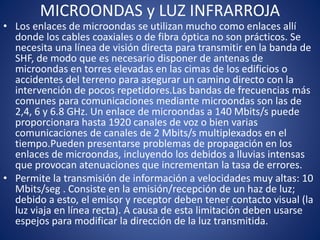

8. MICROONDAS y LUZ INFRARROJA
• Los enlaces de microondas se utilizan mucho como enlaces allí
donde los cables coaxiales o de fibra óptica no son prácticos. Se
necesita una línea de visión directa para transmitir en la banda de
SHF, de modo que es necesario disponer de antenas de
microondas en torres elevadas en las cimas de los edificios o
accidentes del terreno para asegurar un camino directo con la
intervención de pocos repetidores.Las bandas de frecuencias más
comunes para comunicaciones mediante microondas son las de
2,4, 6 y 6.8 GHz. Un enlace de microondas a 140 Mbits/s puede
proporcionara hasta 1920 canales de voz o bien varias
comunicaciones de canales de 2 Mbits/s multiplexados en el
tiempo.Pueden presentarse problemas de propagación en los
enlaces de microondas, incluyendo los debidos a lluvias intensas
que provocan atenuaciones que incrementan la tasa de errores.
• Permite la transmisión de información a velocidades muy altas: 10
Mbits/seg . Consiste en la emisión/recepción de un haz de luz;
debido a esto, el emisor y receptor deben tener contacto visual (la
luz viaja en línea recta). A causa de esta limitación deben usarse
espejos para modificar la dirección de la luz transmitida.

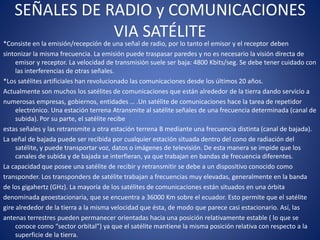

9. SEÑALES DE RADIO y COMUNICACIONES
VIA SATÉLITE
*Consiste en la emisión/recepción de una señal de radio, por lo tanto el emisor y el receptor deben
sintonizar la misma frecuencia. La emisión puede traspasar paredes y no es necesario la visión directa de
emisor y receptor. La velocidad de transmisión suele ser baja: 4800 Kbits/seg. Se debe tener cuidado con
las interferencias de otras señales.
*Los satélites artificiales han revolucionado las comunicaciones desde los últimos 20 años.
Actualmente son muchos los satélites de comunicaciones que están alrededor de la tierra dando servicio a
numerosas empresas, gobiernos, entidades … .Un satélite de comunicaciones hace la tarea de repetidor
electrónico. Una estación terrena Atransmite al satélite señales de una frecuencia determinada (canal de
subida). Por su parte, el satélite recibe
estas señales y las retransmite a otra estación terrena B mediante una frecuencia distinta (canal de bajada).
La señal de bajada puede ser recibida por cualquier estación situada dentro del cono de radiación del
satélite, y puede transportar voz, datos o imágenes de televisión. De esta manera se impide que los
canales de subida y de bajada se interfieran, ya que trabajan en bandas de frecuencia diferentes.
La capacidad que posee una satélite de recibir y retransmitir se debe a un dispositivo conocido como
transponder. Los transponders de satélite trabajan a frecuencias muy elevadas, generalmente en la banda
de los gigahertz (GHz). La mayoría de los satélites de comunicaciones están situados en una órbita
denominada geoestacionaria, que se encuentra a 36000 Km sobre el ecuador. Esto permite que el satélite
gire alrededor de la tierra a la misma velocidad que ésta, de modo que parece casi estacionario. Así, las
antenas terrestres pueden permanecer orientadas hacia una posición relativamente estable ( lo que se
conoce como “sector orbital”) ya que el satélite mantiene la misma posición relativa con respecto a la
superficie de la tierra.

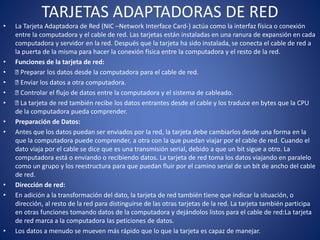

10. TARJETAS ADAPTADORAS DE RED
• La Tarjeta Adaptadora de Red (NIC –Network Interface Card-) actúa como la interfaz física o conexión
entre la computadora y el cable de red. Las tarjetas están instaladas en una ranura de expansión en cada
computadora y servidor en la red. Después que la tarjeta ha sido instalada, se conecta el cable de red a
la puerta de la misma para hacer la conexión física entre la computadora y el resto de la red.
• Funciones de la tarjeta de red:
• Preparar los datos desde la computadora para el cable de red.
• Enviar los datos a otra computadora.
• Controlar el flujo de datos entre la computadora y el sistema de cableado.
• La tarjeta de red también recibe los datos entrantes desde el cable y los traduce en bytes que la CPU
de la computadora pueda comprender.
• Preparación de Datos:
• Antes que los datos puedan ser enviados por la red, la tarjeta debe cambiarlos desde una forma en la
que la computadora puede comprender, a otra con la que puedan viajar por el cable de red. Cuando el
dato viaja por el cable se dice que es una transmisión serial, debido a que un bit sigue a otro. La
computadora está o enviando o recibiendo datos. La tarjeta de red toma los datos viajando en paralelo
como un grupo y los reestructura para que puedan fluir por el camino serial de un bit de ancho del cable
de red.
• Dirección de red:
• En adición a la transformación del dato, la tarjeta de red también tiene que indicar la situación, o
dirección, al resto de la red para distinguirse de las otras tarjetas de la red. La tarjeta también participa
en otras funciones tomando datos de la computadora y dejándolos listos para el cable de red:La tarjeta
de red marca a la computadora las peticiones de datos.
• Los datos a menudo se mueven más rápido que lo que la tarjeta es capaz de manejar.

11. Envío y Control de Datos:
• Antes de que la tarjeta emisora envíe datos por la red, establece un dialogo electrónico con la tarjeta .
• receptora para que ambas se pongan de acuerdo en lo siguiente:
• El tamaño máximo de los grupos de datos a ser enviados.
• El total de datos a ser enviados antes de la confirmación.
• Los intervalos de tiempo entre el envío de trozos de datos.
• El total de tiempo a esperar antes de que sea enviada la confirmación.
• Cuantos datos puede almacenar cada tarjeta antes de tener overflow (sobrecarga)
• La velocidad de transmisión de datos. Si una tarjeta moderna, rápida y sofisticada necesita
comunicarse con otra vieja y lenta, ambas necesitan encontrar una velocidad de transmisión común que
cada una pueda acomodar. Cada tarjeta señaliza a la otra indicando sus parámetros y aceptando o
ajustándose a los parámetros de la otra. Hay muchos tipos de NICs de diferentes fabricantes para los
sistemas de comunicación más populares como Ethernet, ARCnet y Token Ring. Según los conectores de
salida las alternativas más comunes (no las únicas) son:
• Con conector DB15 (AUI) para Thicknet y BNC
• Sólo con BNC (placas de 10 Mbps)
• Con BNC y RJ45 (placas combo a 10 Mbps, solo una de las salidas es posible de usar) )y
• Sólo con RJ-45 (placas con autosensado de velocidad 10 o 100 Mbps)
• Placas con salidas para antenas (inalábricas)Para salidas infrarrojas u ópticas, las terminales deben
poseer los correspondientes puertos infrarrojos y/o puertos de enlace ópticos. Arranqué (Boot)
remoto:Hay ciertas situaciones donde conviene que una workstation no arranque desde su diskettera o
disco rígido sino que cargue el sistema operativo desde el server.

12. Definición de algunos componentes de Red
• Servidor: Un servidor puede ser tan simple como una computadora dedicada que ofrece
almacenamiento de archivos o tan complejo como una computadora de alta capacidad que contiene
varios discos rígidos, unidad de CD-ROM, etc.
• Grupo de trabajo: Nodos conectados a un hub o switch para formar un pequeño grupo de comunicación
y establecen funciones de red.
• El módem (modulador demodulador) permite mantener la onda digital enviada por la computadora.
• Hub: Se conoce también como concentrador o repetidor y su función principal, es la de recibir y enviar
señales a través de la red entre los dispositivos conectados a ésta. Toda la comunicación a través del hub
se “transmite” a todos los nodos conectados simultáneamente. Existen dos tipos de concentradores:
pasivos y activos. Los hubs pasivos son simplemente cajas que disponen de unos pocos puertos a los que
se conectan las estaciones de trabajo dentro de una configuración en forma de estrella.
• Switch: Un switch es más complejo que un hub y tiene un funcionamiento más eficiente porque
“aprende” las direcciones de la red en forma automática, proporcionando una “línea privada” en la red.
• Repetidores: Un repetidor es un dispositivo que permite extender la longitud de la red, ampliarla y
retransmite la señal de red.
• Bridges (puentes): nos permiten dos cosas: primero, conectar dos o más INTRANETS entre sí, aun
teniendo diferentes topologías, pero asumiendo que utilizan el mismo protocolo de red, y segundo,
segmentar una intranet en otras menores.
• Ruteadores (Routers) (encaminadores): Se utilizan para conectar dos o mas redes.
• Gateways (pasarelas): se trata de computadoras que trabajan a nivel de aplicación del modelo OSI de la
ISO.
• Backbone: (literalmente: columna vertebral) Tramo del cableado de una red de alta tráfico de
información y que requiere componentes especiales.

13. CABLEADO ESTRUCTURADO
• Un sistema de cableado estructurado consiste de una infraestructura flexible de cables que
puede aceptar y soportar sistemas de computación y de teléfonía múltiples,
independientemente de quién fabricó los componentes del mismo.
• Ventaja de hacer el cableado solo una vez con un sistema de Cableado Estructurado: un
sistema de cableado no estructurado hará que los costos se escalen continuamente, porque
necesitará que se lo actualice regularmente.
• Vida Útil: un sistema de cableado estructurado durará en promedio mucho más que
cualquier otro componente de la red; debido a este hecho, la elección de un sistema
apropiado de cableado es un aspecto crítico del diseño de una red.
• Elementos del Cableado Estructurado: Cuarto de Telecomunicaciones: el área en un edificio
utilizada para el uso exclusivo de equipo asociado con el sistema de cableado de
telecomunicaciones. Cuarto de Equipo: es un espacio centralizado de uso específico para
equipo de telecomunicaciones tal como central telefónica, equipo de cómputo y/o
conmutador de video. Cuarto de Entrada de Servicios: consiste en la entrada de los servicios
de telecomunicaciones al edificio, incluyendo el punto de entrada a través de la pared y
continuando hasta el cuarto o espacio de entrada. Sistema de Puesta a Tierra: El sistema de
puesta a tierra y puenteado establecido en el estándar ANSI/TIA/EIA-607 es un componente
importante de cualquier sistema de cableado estructurado moderno.
• Cableado Horizontal: es el sistema de cableado que se extiende desde la salida de área de
trabajo de telecomunicaciones (Work Area Outlet, WAO) hasta el cuarto de
telecomunicaciones.
• Cableado del Backbone (Vertical): proporciona interconexiones entre cuartos de entrada de
servicios del edificio, cuartos de equipo y cuartos de telecomunicaciones.
