El documento describe los componentes principales de un disco duro, incluyendo la cabeza lectora, los platos, el brazo, la película magnética, el motor del disco, la controladora del disco y el actuador mecánico, y proporciona una breve descripción de la función de cada componente.

1. Infografía
Almacenamiento secundario
Disco Duro (Hard Disk)
JORGE LUIS GOMEZ
25808

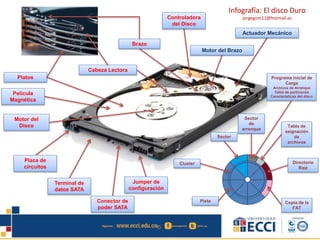

2. Infografía: El disco Duro
jorgegom11@hotmail.es
Brazo
Actuador Mecánico
Cabeza Lectora
Platos Programa inicial de
Película
Magnética
Controladora
del Disco
Placa de
circuitos
Terminal de
datos SATA
Conector de
poder SATA
Jumper de
configuración
Motor del Brazo
Motor del
Disco
Carga
Archivos de Arranque
Tabla de particiones
Características del disco
Sector
Sector
de
arranque
Tabla de
asignación
de
archivos
Directorio
Raíz
Copia de la
FAT
Pista
Cluster

3. Infografía: El disco Duro
jorgegom11@hotmail.es

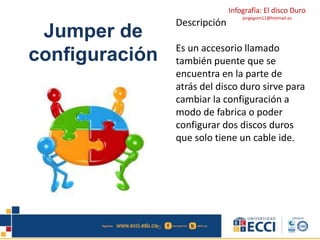

Jumper de
configuración
Descripción
Es un accesorio llamado
también puente que se
encuentra en la parte de
atrás del disco duro sirve para
cambiar la configuración a
modo de fabrica o poder
configurar dos discos duros
que solo tiene un cable ide.

4. Infografía: El disco Duro
jorgegom11@hotmail.es

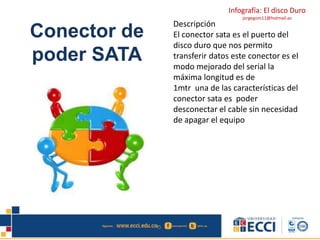

Conector de
poder SATA
Descripción
El conector sata es el puerto del
disco duro que nos permito
transferir datos este conector es el
modo mejorado del serial la
máxima longitud es de
1mtr una de las características del
conector sata es poder
desconectar el cable sin necesidad
de apagar el equipo

5. Infografía: El disco Duro
jorgegom11@hotmail.es

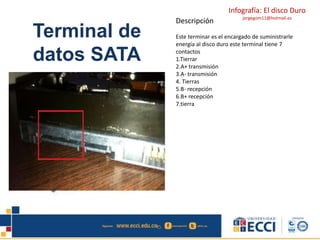

Terminal de
datos SATA
Descripción
Este terminar es el encargado de suministrarle
energía al disco duro este terminal tiene 7
contactos
1.Tierrar
2.A+ transmisión
3.A- transmisión
4. Tierras
5.B- recepción
6.B+ recepción
7.tierra

6. Infografía: El disco Duro
jorgegom11@hotmail.es

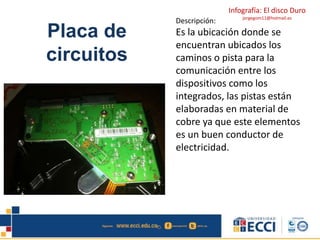

Placa de
circuitos
Descripción:
Es la ubicación donde se
encuentran ubicados los
caminos o pista para la
comunicación entre los
dispositivos como los
integrados, las pistas están
elaboradas en material de
cobre ya que este elementos
es un buen conductor de
electricidad.

7. Infografía: El disco Duro
jorgegom11@hotmail.es

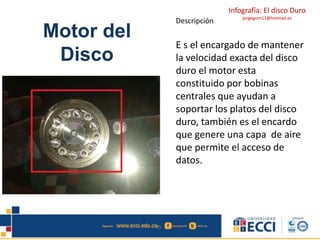

Motor del
Disco
Descripción
E s el encargado de mantener
la velocidad exacta del disco
duro el motor esta
constituido por bobinas
centrales que ayudan a
soportar los platos del disco
duro, también es el encardo
que genere una capa de aire
que permite el acceso de
datos.

8. Infografía: El disco Duro
jorgegom11@hotmail.es

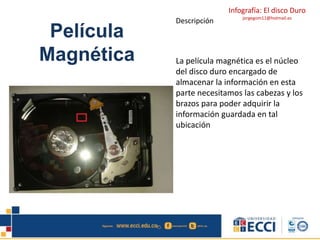

Película
Magnética
Descripción
La película magnética es el núcleo
del disco duro encargado de
almacenar la información en esta
parte necesitamos las cabezas y los
brazos para poder adquirir la
información guardada en tal
ubicación

9. Infografía: El disco Duro
jorgegom11@hotmail.es

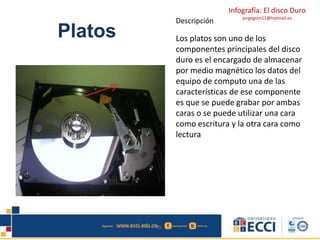

Platos
Descripción
Los platos son uno de los
componentes principales del disco
duro es el encargado de almacenar
por medio magnético los datos del
equipo de computo una de las
características de ese componente
es que se puede grabar por ambas
caras o se puede utilizar una cara
como escritura y la otra cara como
lectura

10. Infografía: El disco Duro
jorgegom11@hotmail.es

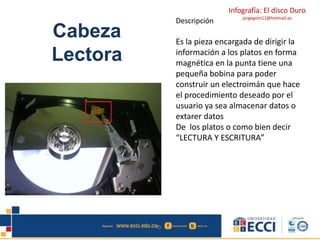

Cabeza
Lectora
Descripción
Es la pieza encargada de dirigir la
información a los platos en forma
magnética en la punta tiene una
pequeña bobina para poder
construir un electroimán que hace
el procedimiento deseado por el
usuario ya sea almacenar datos o
extarer datos
De los platos o como bien decir
“LECTURA Y ESCRITURA”

11. Infografía: El disco Duro
jorgegom11@hotmail.es

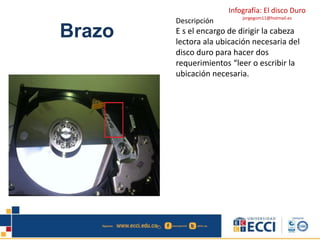

Brazo
Descripción
E s el encargo de dirigir la cabeza
lectora ala ubicación necesaria del
disco duro para hacer dos
requerimientos “leer o escribir la
ubicación necesaria.

12. Infografía: El disco Duro
jorgegom11@hotmail.es

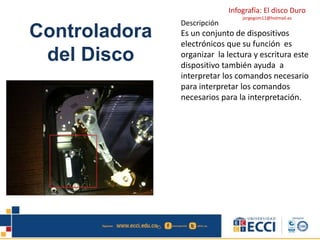

Controladora
del Disco
Descripción
Es un conjunto de dispositivos
electrónicos que su función es
organizar la lectura y escritura este
dispositivo también ayuda a
interpretar los comandos necesario
para interpretar los comandos
necesarios para la interpretación.

13. Infografía: El disco Duro
jorgegom11@hotmail.es

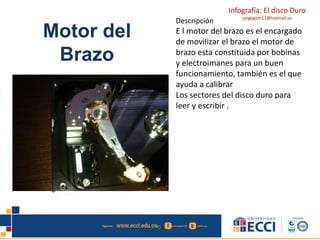

Motor del
Brazo
Descripción
E l motor del brazo es el encargado
de movilizar el brazo el motor de
brazo esta constituida por bobinas
y electroimanes para un buen
funcionamiento, también es el que
ayuda a calibrar
Los sectores del disco duro para
leer y escribir .

14. Infografía: El disco Duro
jorgegom11@hotmail.es

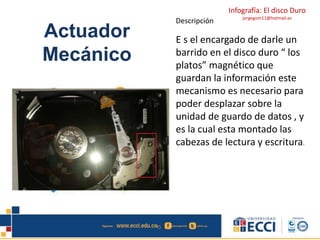

Actuador
Mecánico
Descripción
E s el encargado de darle un
barrido en el disco duro “ los
platos” magnético que
guardan la información este
mecanismo es necesario para
poder desplazar sobre la
unidad de guardo de datos , y
es la cual esta montado las
cabezas de lectura y escritura.
