Infografia disco duro

Infografía
Almacenamiento secundario
Disco Duro (Hard Disk)
Jorge Luis Palacio Rodríguez
Segundo semestre Ing. De Sistemas

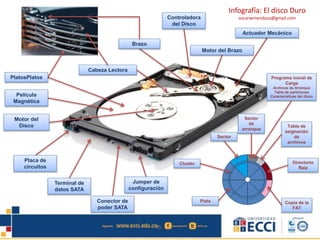

Infografía: El disco Duro
oscarwmendoza@gmail.com
Brazo
Actuador Mecánico
Cabeza Lectora
PlatosPlatos Programa inicial de
Película
Magnética
Controladora
del Disco
Placa de
circuitos
Terminal de
datos SATA
Conector de
poder SATA
Jumper de
configuración
Motor del Brazo
Motor del
Disco
Carga
Archivos de Arranque
Tabla de particiones
Características del disco
Sector
Sector
de
arranque
Tabla de
asignación
de
archivos
Directorio
Raíz
Copia de la
FAT
Pista
Cluster

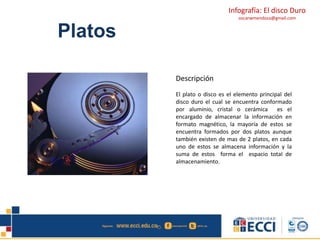

Platos
Descripción
El plato o disco es el elemento principal del
disco duro el cual se encuentra conformado
por aluminio, cristal o cerámica es el
encargado de almacenar la información en
formato magnético, la mayoría de estos se
encuentra formados por dos platos aunque
también existen de mas de 2 platos, en cada
uno de estos se almacena información y la
suma de estos forma el espacio total de
almacenamiento.

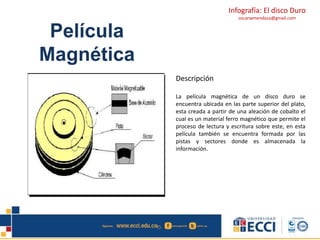

Película
Magnética
Descripción
La película magnética de un disco duro se
encuentra ubicada en las parte superior del plato,
esta creada a partir de una aleación de cobalto el
cual es un material ferro magnético que permite el
proceso de lectura y escritura sobre este, en esta
película también se encuentra formada por las
pistas y sectores donde es almacenada la
información.

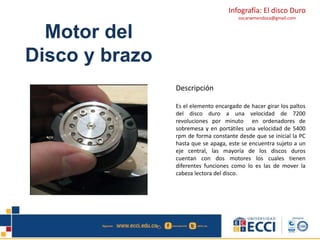

Motor del
Disco y brazo
Descripción
Es el elemento encargado de hacer girar los paltos
del disco duro a una velocidad de 7200
revoluciones por minuto en ordenadores de
sobremesa y en portátiles una velocidad de 5400
rpm de forma constante desde que se inicial la PC
hasta que se apaga, este se encuentra sujeto a un
eje central, las mayoría de los discos duros
cuentan con dos motores los cuales tienen
diferentes funciones como lo es las de mover la
cabeza lectora del disco.

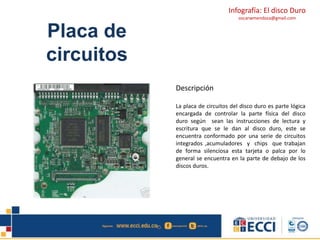

Placa de
circuitos
Descripción
La placa de circuitos del disco duro es parte lógica
encargada de controlar la parte física del disco
duro según sean las instrucciones de lectura y
escritura que se le dan al disco duro, este se
encuentra conformado por una serie de circuitos
integrados ,acumuladores y chips que trabajan
de forma silenciosa esta tarjeta o palca por lo
general se encuentra en la parte de debajo de los
discos duros.

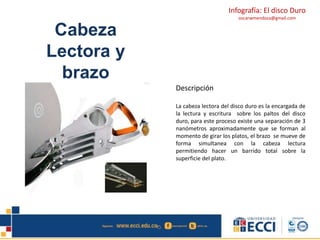

Cabeza
Lectora y
brazo
Descripción
La cabeza lectora del disco duro es la encargada de
la lectura y escritura sobre los paltos del disco
duro, para este proceso existe una separación de 3
nanómetros aproximadamente que se forman al
momento de girar los platos, el brazo se mueve de
forma simultanea con la cabeza lectura
permitiendo hacer un barrido total sobre la
superficie del plato.

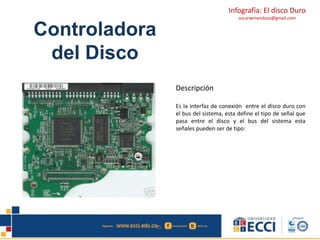

Controladora
del Disco
Descripción
Es la interfaz de conexión entre el disco duro con
el bus del sistema, esta define el tipo de señal que
pasa entre el disco y el bus del sistema esta
señales pueden ser de tipo:

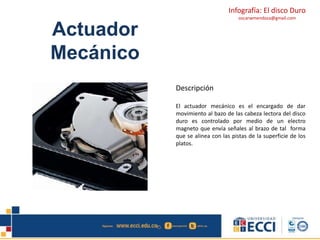

Actuador
Mecánico
Descripción
El actuador mecánico es el encargado de dar
movimiento al bazo de las cabeza lectora del disco
duro es controlado por medio de un electro
magneto que envía señales al brazo de tal forma
que se alinea con las pistas de la superficie de los
platos.

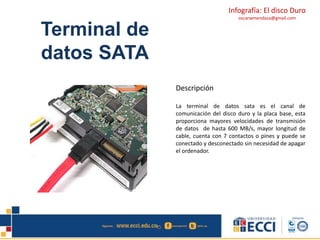

Terminal de
datos SATA
Descripción
La terminal de datos sata es el canal de
comunicación del disco duro y la placa base, esta
proporciona mayores velocidades de transmisión
de datos de hasta 600 MB/s, mayor longitud de
cable, cuenta con 7 contactos o pines y puede se
conectado y desconectado sin necesidad de apagar
el ordenador.

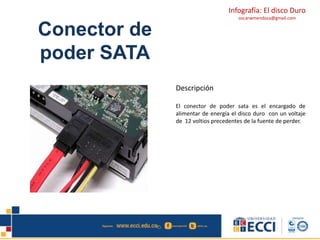

Conector de
poder SATA
Descripción
El conector de poder sata es el encargado de
alimentar de energía el disco duro con un voltaje
de 12 voltios precedentes de la fuente de perder.

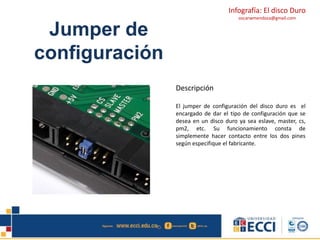

Jumper de
configuración
Descripción
El jumper de configuración del disco duro es el
encargado de dar el tipo de configuración que se
desea en un disco duro ya sea eslave, master, cs,
pm2, etc. Su funcionamiento consta de
simplemente hacer contacto entre los dos pines
según especifique el fabricante.

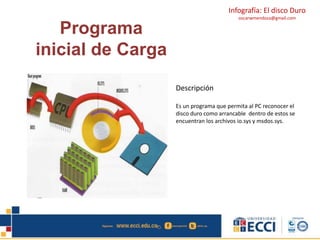

Programa
inicial de Carga
Descripción
Es un programa que permita al PC reconocer el
disco duro como arrancable dentro de estos se
encuentran los archivos io.sys y msdos.sys.

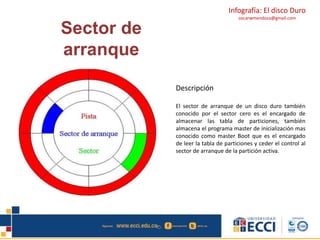

Sector de
arranque
Descripción
El sector de arranque de un disco duro también
conocido por el sector cero es el encargado de
almacenar las tabla de particiones, también
almacena el programa master de inicialización mas
conocido como master Boot que es el encargado
de leer la tabla de particiones y ceder el control al
sector de arranque de la partición activa.

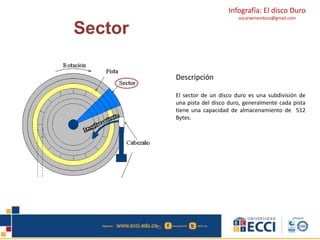

Sector
Descripción
El sector de un disco duro es una subdivisión de
una pista del disco duro, generalmente cada pista
tiene una capacidad de almacenamiento de 512
Bytes.

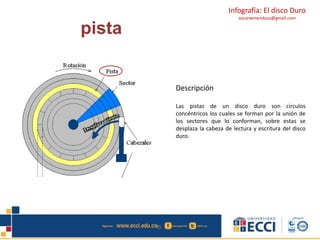

pista
Descripción
Las pistas de un disco duro son círculos
concéntricos los cuales se forman por la unión de
los sectores que lo conforman, sobre estas se
desplaza la cabeza de lectura y escritura del disco
duro.

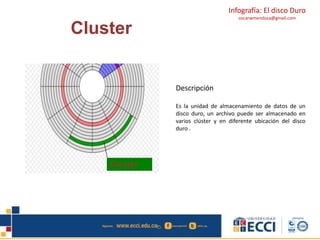

Cluster
Descripción
Es la unidad de almacenamiento de datos de un
disco duro, un archivo puede ser almacenado en
varios clúster y en diferente ubicación del disco
duro .
Cluster

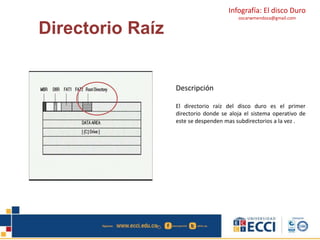

Directorio Raíz
Descripción
El directorio raíz del disco duro es el primer
directorio donde se aloja el sistema operativo de
este se despenden mas subdirectorios a la vez .

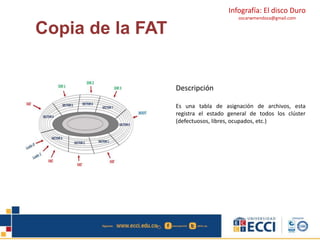

Copia de la FAT
Descripción
Es una tabla de asignación de archivos, esta
registra el estado general de todos los clúster
(defectuosos, libres, ocupados, etc.)

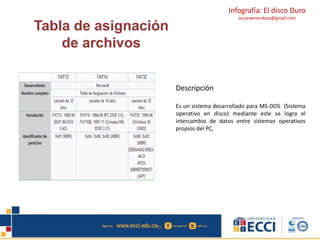

Tabla de asignación
de archivos
Descripción
Es un sistema desarrollado para MS-DOS (Sistema
operativo en disco) mediante este se logra el
intercambio de datos entre sistemas operativos
propios del PC,
