Infografia disco duro de un pc

Infografía
Almacenamiento secundario
Disco Duro (Hard Disk)
Daniel Alejandro Arango Lopez
Estudiante ECCI

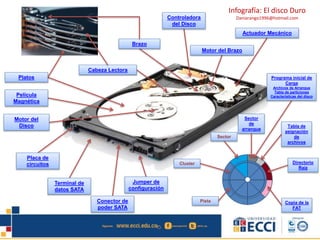

Infografía: El disco Duro
Daniarango1996@hotmail.com
Brazo
Actuador Mecánico
Cabeza Lectora
Platos Programa inicial de
Película
Magnética
Controladora
del Disco
Placa de
circuitos
Terminal de
datos SATA
Conector de
poder SATA
Jumper de
configuración
Motor del Brazo
Motor del
Disco
Carga
Archivos de Arranque
Tabla de particiones
Características del disco
Sector
Sector
de
arranque
Tabla de
asignación
de
archivos
Directorio
Raíz
Copia de la
FAT
Pista
Cluster

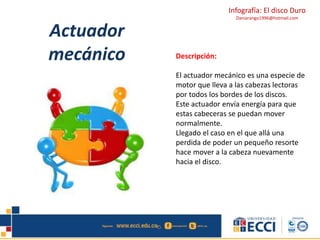

Actuador
mecánico Descripción:
El actuador mecánico es una especie de
motor que lleva a las cabezas lectoras
por todos los bordes de los discos.
Este actuador envía energía para que
estas cabeceras se puedan mover
normalmente.
Llegado el caso en el que allá una
perdida de poder un pequeño resorte
hace mover a la cabeza nuevamente
hacia el disco.

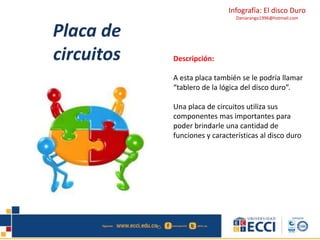

Placa de
circuitos Descripción:
A esta placa también se le podría llamar
“tablero de la lógica del disco duro”.
Una placa de circuitos utiliza sus
componentes mas importantes para
poder brindarle una cantidad de
funciones y características al disco duro

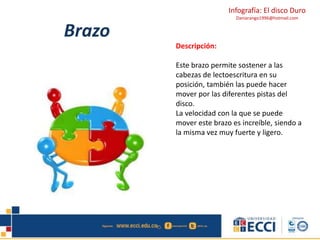

Brazo
Descripción:
Este brazo permite sostener a las
cabezas de lectoescritura en su
posición, también las puede hacer
mover por las diferentes pistas del
disco.
La velocidad con la que se puede
mover este brazo es increíble, siendo a
la misma vez muy fuerte y ligero.

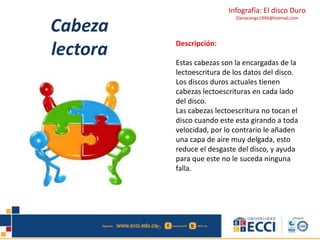

Daniarango1996@hotmail.com Cabeza
lectora Descripción:
Estas cabezas son la encargadas de la
lectoescritura de los datos del disco.
Los discos duros actuales tienen
cabezas lectoescrituras en cada lado
del disco.
Las cabezas lectoescritura no tocan el
disco cuando este esta girando a toda
velocidad, por lo contrario le añaden
una capa de aire muy delgada, esto
reduce el desgaste del disco, y ayuda
para que este no le suceda ninguna
falla.

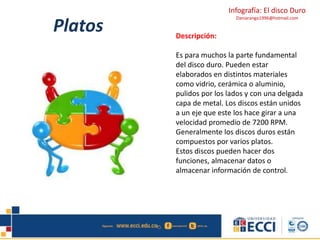

Daniarango1996@hotmail.com Platos Descripción:
Es para muchos la parte fundamental
del disco duro. Pueden estar
elaborados en distintos materiales
como vidrio, cerámica o aluminio,
pulidos por los lados y con una delgada
capa de metal. Los discos están unidos
a un eje que este los hace girar a una
velocidad promedio de 7200 RPM.
Generalmente los discos duros están
compuestos por varios platos.
Estos discos pueden hacer dos
funciones, almacenar datos o
almacenar información de control.

Daniarango1996@hotmail.com Motor del
disco
Descripción:
Este motor otorga la fuerza para que las
bandejas del disco duro puedan rotar a
toda velocidad, haciendo que las
cabezas lectoras puedan leer los datos, y
les permita el fácil acceso a ellos.

Película
magnética
Descripción:
Es uno de los núcleos del disco duro, este
cumple una función muy importante
dentro del chasis del disco duro, allí es
donde se puede almacenar o guardar la
información de todos los datos entrantes
al disco duro.

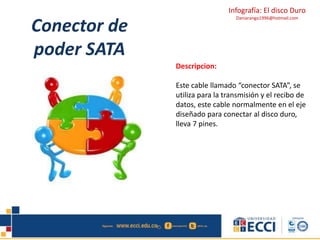

Daniarango1996@hotmail.com Conector de
poder SATA
Descripcion:
Este cable llamado “conector SATA”, se
utiliza para la transmisión y el recibo de
datos, este cable normalmente en el eje
diseñado para conectar al disco duro,
lleva 7 pines.

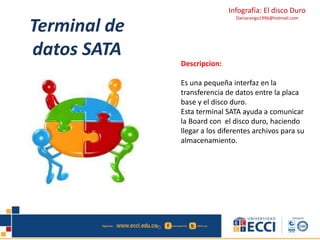

Daniarango1996@hotmail.com Terminal de
datos SATA
Descripcion:
Es una pequeña interfaz en la
transferencia de datos entre la placa
base y el disco duro.
Esta terminal SATA ayuda a comunicar
la Board con el disco duro, haciendo
llegar a los diferentes archivos para su
almacenamiento.

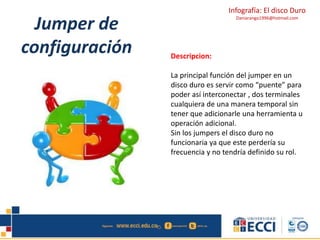

Daniarango1996@hotmail.com Jumper de
configuración Descripcion:
La principal función del jumper en un
disco duro es servir como “puente” para
poder así interconectar , dos terminales
cualquiera de una manera temporal sin
tener que adicionarle una herramienta u
operación adicional.
Sin los jumpers el disco duro no
funcionaria ya que este perdería su
frecuencia y no tendría definido su rol.

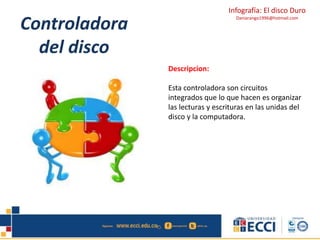

Daniarango1996@hotmail.com Controladora
del disco
Descripcion:
Esta controladora son circuitos
integrados que lo que hacen es organizar
las lecturas y escrituras en las unidas del
disco y la computadora.

Daniarango1996@hotmail.com Motor del
brazo
Descripcion:
Este potente motor hace que el brazo
que contiene las cabeceras, este firme y
rápido, para que es se pueda mover con
agilidad y facilidad, por el disco.

Daniarango1996@hotmail.com Sector de
arranque
Descripcion:
Lo que hace este sector lógico de
arranque es almacenar la tabla de
particiones y programas de
inicialización, llamado comúnmente
“Master Boot”.
Este sector se encarga de leer la tabla de
particiones.

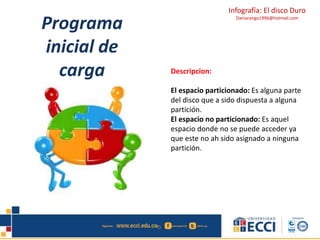

Daniarango1996@hotmail.com Programa
inicial de
carga Descripcion:
El espacio particionado: Es alguna parte
del disco que a sido dispuesta a alguna
partición.
El espacio no particionado: Es aquel
espacio donde no se puede acceder ya
que este no ah sido asignado a ninguna
partición.

Daniarango1996@hotmail.com Tabla de
asignación de
archivos Descripcion:
Es donde el DOS puede crear archivos
nuevos o ampliar los archivos que ya
existen.
Esta información las toma la llamada
FAT

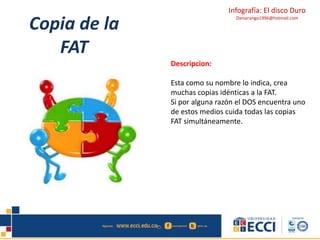

Daniarango1996@hotmail.com Copia de la
FAT
Descripcion:
Esta como su nombre lo indica, crea
muchas copias idénticas a la FAT.
Si por alguna razón el DOS encuentra uno
de estos medios cuida todas las copias
FAT simultáneamente.

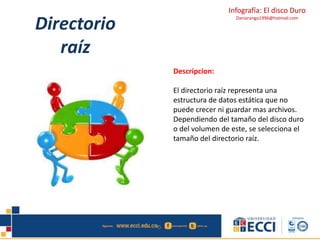

Daniarango1996@hotmail.com Directorio
raíz
Descripcion:
El directorio raíz representa una
estructura de datos estática que no
puede crecer ni guardar mas archivos.
Dependiendo del tamaño del disco duro
o del volumen de este, se selecciona el
tamaño del directorio raíz.
