El documento describe los componentes principales de un disco duro, incluyendo los platos magnéticos, la cabeza lectora, el motor, la placa de circuitos y el brazo actuador. Explica que los platos almacenan información en regiones magnéticas microscópicas y que la cabeza lectora puede leer y escribir en ambos lados de los platos. También describe el funcionamiento conjunto de estos componentes para permitir la lectura y escritura de datos en el disco duro.

1. Infografía
Almacenamiento secundario
Disco Duro (Hard Disk)
Juan Carlos Espitia Ortiz
Mgr en Tecnología Educativa y Medios Audiovisuales

2. Infografía: El disco Duro
oscarwmendoza@gmail.com

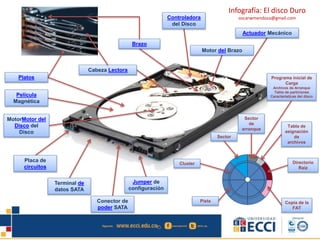

Brazo
Actuador Mecánico
Cabeza Lectora
Platos Programa inicial de
Película
Magnética
Controladora
del Disco
Placa de
circuitos
Terminal de
datos SATA
Conector de
poder SATA
Jumper de
configuración
Motor del Brazo
MotorMotor del
Disco del
Disco
Carga
Archivos de Arranque
Tabla de particiones
Características del disco
Sector
Sector
de
arranque
Tabla de
asignación
de
archivos
Directorio
Raíz
Copia de la
FAT
Pista
Cluster

3. Infografía: El disco Duro
oscarwmendoza@gmail.com

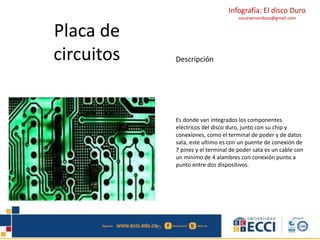

Placa de
circuitos Descripción
Es donde van integrados los componentes
eléctricos del disco duro, junto con su chip y
conexiones, como el terminal de poder y de datos
sata, este ultimo es con un puente de conexión de
7 pines y el terminal de poder sata es un cable con
un mínimo de 4 alambres con conexión punto a
punto entre dos dispositivos.

4. Infografía: El disco Duro
oscarwmendoza@gmail.com
Jumper
Descripción
El jumper o puente es un dispositivo que sirve para
realizar función de configuración de datos en el
disco duro, haciendo la combinación de los pines
de la placa controladora del disco duro destinada
para esta función, esto seria como cerrar un
circuito o abrir otro e interconectar las terminales;
se puede realizar configuración por jumper de las
siguientes formas:
Master: es, entre dos dispositivos del mismo tipo
interconectados, quien se tomara en cuenta
primero
Slave(esclavo): en caso de que el primero no
funcione este relevara su función.

5. Infografía: El disco Duro
oscarwmendoza@gmail.com

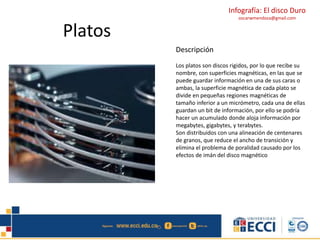

Platos
Descripción
Los platos son discos rigidos, por lo que recibe su
nombre, con superficies magnéticas, en las que se
puede guardar información en una de sus caras o
ambas, la superficie magnética de cada plato se
divide en pequeñas regiones magnéticas de
tamaño inferior a un micrómetro, cada una de ellas
guardan un bit de información, por ello se podría
hacer un acumulado donde aloja información por
megabytes, gigabytes, y terabytes.
Son distribuidos con una alineación de centenares
de granos, que reduce el ancho de transición y
elimina el problema de poralidad causado por los
efectos de imán del disco magnético

6. Infografía: El disco Duro
oscarwmendoza@gmail.com
Motor del
Disco duro
Descripción
Es el que mueve los cabezales sobre el disco hasta
llegar a la pista solicitada, donde se dispone que
los sectores giren bajo ellos para realizar la
correcta ejecución de la lectura y escritura sobre
los platos.
Los platos están unidos con un eje central que esta
unido con un motor que mueve la estructura que
contiene las cabezas de lectura entre el centro y el
borde externo de los discos
CABEZAL: es la parte del disco que lee y escribe en
el, la mayoría de los discos duros incluyen una
cabeza de lectura yescritura a cada lado del plato.

7. Infografía: El disco Duro
oscarwmendoza@gmail.com
Conclusion
Descripción
Podriamos concluir que el disco duro es un sistema
de lectura y escritura que tiene en conjunto una
serie de componentes físicos y no físicos, que hace
que cada uno de los componentes funcionen, los
plaros o discos, la placa de circuitos, el brazo, y el
motor que son os que permiten su funcionamiento
físico y el software como el mbr, y la configuración
de registros para un buen funcionamiento de la
escritura en cada uno de los sectores y clústeres
del sistema de información.
