Infografía
Almacenamiento secundario
Disco Duro (Hard Disk)
Oscar Wilson Mendoza Martínez
Mgr en Tecnología Educativa y Medios Audiovisuales

oscarwmendoza@gmail.com
Brazo
Actuador Mecánico
Cabeza Lectora
Platos Programa inicial de
Película
Magnética
Controladora
del Disco
Placa de
circuitos
Terminal de
datos SATA
Conector de
poder SATA
Jumper de
configuración
Motor del Brazo
Motor del
Disco
Carga
Archivos de Arranque
Tabla de particiones
Características del disco
Sector
Sector
de
arranque
Tabla de
asignación
de
archivos
Directorio
Raíz
Copia de la
FAT
Pista
Cluster
Infografía: El disco Duro
danni.torres621@gmail.com

Terminal de Datos
Sata y placa de
Circuitos
Descripción
Terminal de Datos Sata:
Conecta la placa base con el disco duro
permitiendo la transferencia de datos.
Placa de circuitos:
Es la encargada de almacenar todos los circuitos
que necesita el dispositivo para su funcionamiento.
http://www.taringa.net/posts/hazlo-tu-mismo/16463469/Reemplazar-Grabadora-de-
DVD-IDE-por-SATA-Tutorial.html
http://www.forosla.com/reparar-disco-duro/
Volver

Brazo y Motor de
Brazo
Descripción
Brazo:
EL brazos del disco duro se mueve a una velocidad
sosteniendo la cabeza lectora, y la desplaza por
cada una de las pistas de la película magnética
escribiendo o recuperando información.
Motor de brazo:
Es un sub eje que le brinda la facilidad al brazo
para moverse por efecto del actuador mecánico.
http://www.geocities.ws/webdelacomputacion/discoduro.html
http://www.taringa.net/posts/apuntes-y-monografias/14951791/20-Mitos-sobre-los-
discos-duros-Parte-2.html

Jumper de
configuración y
conector de poder Sata
Descripción
Jumper de Configuración:
Es el que permite la unión de dos terminales
cerrando un circuito electrónico, configurando
quien es el disco maestro y esclavo.
Conector de poder Sata:
Es el encargado de alimentar con una carga
eléctrica constante al disco duro desde la fuente de
poder del computador.
http://www.tqm.com.uy/soporte/jumpers-wd.htm
http://geekcity.wordpress.com/2008/12/28/como-instalar-disco-duro-sata/

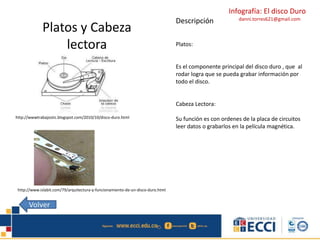

Platos y Cabeza
lectora
Descripción
Platos:
Es el componente principal del disco duro , que al
rodar logra que se pueda grabar información por
todo el disco.
Cabeza Lectora:
Su función es con ordenes de la placa de circuitos
leer datos o grabarlos en la película magnética.
http://wwwtrabajostic.blogspot.com/2010/10/disco-duro.html
http://www.islabit.com/79/arquitectura-y-funcionamiento-de-un-disco-duro.html

Controladora de
Disco y Actuador
Mecánico
Descripción
Controladora de disco:
Es parte lógica que gobierna administra y controla
la información.
Actuador Mecánico:
Es un motor encargado de mover el brazo con la
cabeza lectora desde el centro del disco hasta los
extremos.
http://www.directindustry.es/prod/bvm-limited/controladores-disco-duro-34165-
835353.html
http://hardmante.blogspot.com/2011/03/experiencia-de-laboratorio-sobre-el.html

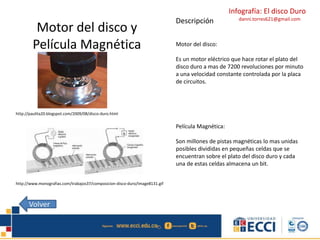

Motor del disco y
Película Magnética
Descripción
Motor del disco:
Es un motor eléctrico que hace rotar el plato del
disco duro a mas de 7200 revoluciones por minuto
a una velocidad constante controlada por la placa
de circuitos.
Película Magnética:
Son millones de pistas magnéticas lo mas unidas
posibles divididas en pequeñas celdas que se
encuentran sobre el plato del disco duro y cada
una de estas celdas almacena un bit.
http://paulita20.blogspot.com/2009/08/disco-duro.html
http://www.monografias.com/trabajos37/composicion-disco-duro/Image8131.gif

Programa Inicial de Carga y
Sector de Arranque
Descripción
Programa Inicial de carga y Sector de Arranque:
El primer sector del disco duro se llama sector de
arranque o MBR. En ese sector se guarda
información del tamaño de las particiones y de
cual es la partición activa, es decir, la de arranque.
El MBR apunta a la partición activa y la máquina
comienza a cargar el sistema operativo
almacenado en esa partición activa o un menú que
permite elegir.
http://www.reypastor.org/departamentos/dinf/enalam/winxp/particiones/particion
es/1_el_sector_de_arranque_mbr.html

Sector y Pista Descripción
Sector:
Es la subdivisión de una pista.
Pueden almacenar una cantidad fija de bytes,
generalmente suele ser de 0,5 KB hasta 64 KB.
Pista:
Las pistas son círculos concéntricos de datos que se
almacenan en los discos que revolucionan dentro
de los discos magnéticos. El brazo mecánico es el
encargado de leer o escribir en el disco,
ubicándose bajo la pista indicada esperando a que
pase el sector que tiene que acceder.
http://www.saulo.net/pub/ddypart/a.htm
ww.monografias.com/trabajos14/discosduros/discosduros.shtml

Cluster y Copia de la
FAT
Descripción
Cluster:
Es un conjunto contiguo de sectores que
componen la unidad más pequeña de
almacenamiento de un disco. Los archivos se
almacenan en uno o varios clústeres, dependiendo
de su tamaño de unidad de asignación.
Copia de la FAT:
Es un fragmento del disco duro donde podemos
hacer la copia de la tabla de asignación el cual el
sistema operativo se guía para saber donde
comienza y termina un archivo.
http://grupoz.cl/caso-de-estudio-iii-optimizacion-raid/#.VENDpiKG9u4
http://www.datadoctor.biz/es/data_recovery_programming_book_chapter3-
page6.html

Tabla de Asignación de
Archivos y Directorio de
Raíz
Descripción
Tabla de Asignación de Archivos:
Conjunto de datos almacenados en la región FAT .
Este conjunto de datos puede representarse como
una tabla con entradas; cada entrada contiene la
siguiente información sobre un clúster: La
dirección del siguiente clúster en la lista de
clústeres. Un carácter especial para indicar si el
cluster es defectuoso. Un carácter especial para
indicar que el clúster está reservado. Un número
cero para indicar que si el clúster está libre. El
espacio libre o los clústeres borrados son indicados
con un cero.
Directorio de Raíz:
Es en donde instalamos el Sistema operativo. Tipo
especial de fichero que almacena en forma de
índice las subcarpetas y ficheros que componen
cada carpeta.
http://www.monografias.com/trabajos82/manual-informatica-principiantes/
manual-informatica-principiantes3.shtml
http://es.wikipedia.org/wiki/Tabla_de_asignaci%C3%B3n_de_archivos
