ENSAMBLAJE DE PC
FUENTE DE ALIMENTACION OFUENTE DE PODER: proporcionayalimentaloscircuitoselectrónicos
que integranlapc
1. Instalarla fuente de poderyatornillar
2. PLACA BASE:conforma loscomponentesinternosdelequipo
2.1 instalar el procesadorenel socketde la placabase yajustar

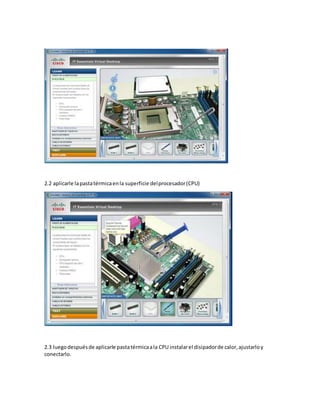

2.2 aplicarle lapastatérmicaenla superficie delprocesador(CPU)
2.3 luegodespuésde aplicarle pastatérmicaala CPU instalarel disipadorde calor,ajustarloy
conectarlo.
2.4 instalarlasmemoriasRAM1 y 2 enlosslots.

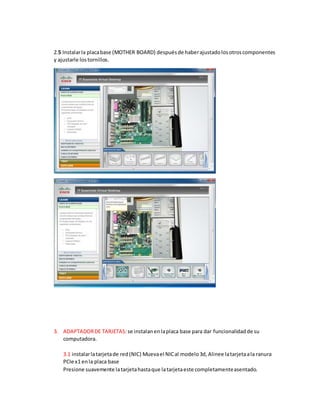

2.5 Instalarla placabase (MOTHER BOARD) despuésde haberajustadolosotroscomponentes
y ajustarle lostornillos.
3. ADAPTADORDE TARJETAS:se instalanenlaplaca base para dar funcionalidadde su
computadora.
3.1 instalarlatarjetade red(NIC) Muevael NICal modelo3d, Alinee latarjetaala ranura
PCIe x1 enla placa base
Presione suavemente latarjetahastaque latarjetaeste completamenteasentado.
Fije latarjetade PC a la caja con el tornillo.
3.2 Mueva la tarjetainalámbricahastael modelo3d.
Alinee latarjetade redinalámbricaenlaranura PCIenla placa base
Presione suavemente latarjetainalámbricahastaque latarjetaeste completamente
asentado
Fije latarjetade red inalámbricaal soporte conlostornilloscorrespondientes.

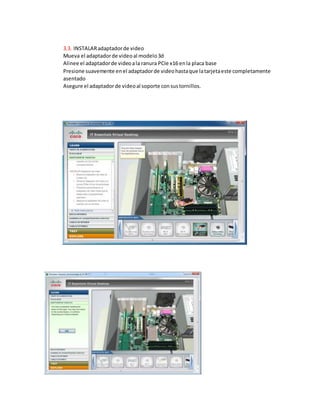

3.3. INSTALARadaptadorde video
Mueva el adaptadorde videoal modelo3d
Alinee el adaptadorde videoala ranura PCIe x16 enla placa base
Presione suavemente enel adaptadorde videohastaque latarjetaeste completamente
asentado
Asegure el adaptadorde videoal soporte consustornillos.

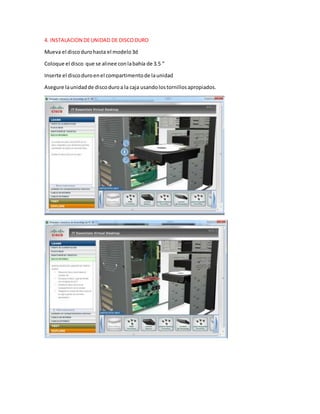

4. INSTALACION DEUNIDAD DE DISCODURO
Mueva el discodurohasta el modelo3d
Coloque el disco que se alinee conlabahía de 3.5 "
Inserte el discoduroenel compartimentode launidad
Asegure launidadde discoduroa la caja usandolostornillosapropiados.

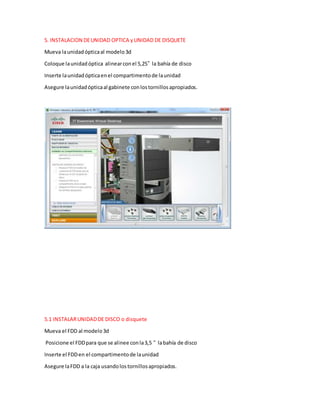

5. INSTALACION DEUNIDAD OPTICA yUNIDAD DE DISQUETE
Mueva launidadópticaal modelo3d
Coloque launidadóptica alinearconel 5,25” la bahía de disco
Inserte launidadópticaenel compartimentode launidad
Asegure launidadópticaal gabinete conlostornillosapropiados.
5.1 INSTALARUNIDADDE DISCO o disquete
Mueva el FDD al modelo3d
Posicione el FDDpara que se alinee conla3,5 “ labahía de disco
Inserte el FDDen el compartimentode launidad
Asegure laFDD a la caja usandolostornillosapropiados.

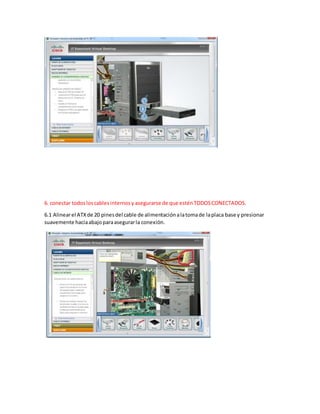

6. conectar todosloscablesinternosy asegurarse de que esténTODOSCONECTADOS.
6.1 Alinearel ATXde 20 pinesdel cable de alimentaciónalatomade laplaca base y presionar
suavemente haciaabajoparaasegurarla conexión.

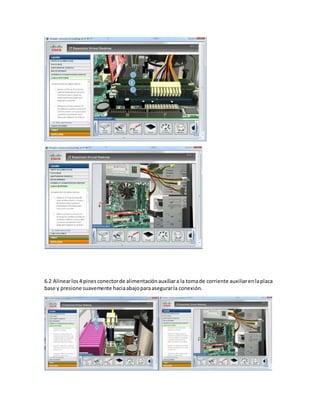

6.2 Alinearlos4 pinesconectorde alimentaciónauxiliara la tomade corriente auxiliarenlaplaca
base y presione suavemente haciaabajoparaasegurarla conexión.

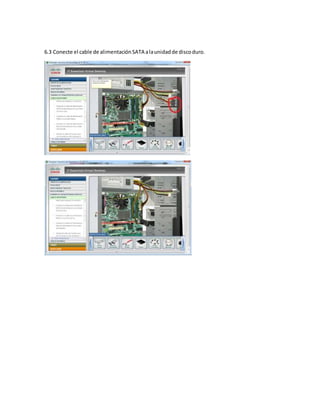

6.3 Conecte el cable de alimentaciónSATA alaunidadde discoduro.

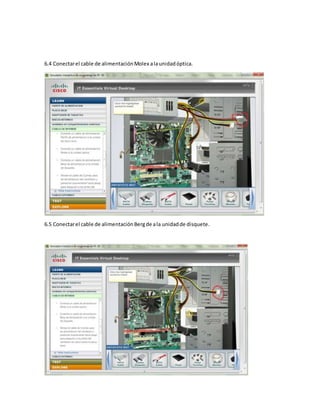

6.4 Conectarel cable de alimentaciónMolex alaunidadóptica.
6.5 Conectarel cable de alimentaciónBergde ala unidadde disquete.
6.6 Alinearel cable de 3 pinesde alimentacióndel ventiladorypresionarsuavemente haciaabajo
para asegurarlos pinesdel ventiladorsobre laplacabase.

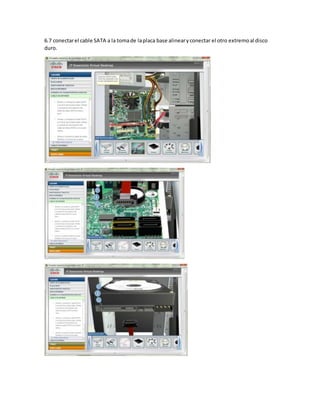

6.7 conectarel cable SATA a la tomade laplaca base alinearyconectar el otro extremoal disco
duro.

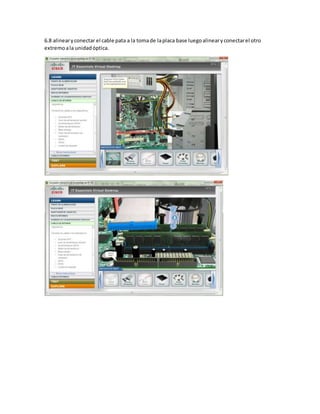

6.8 alinearyconectar el cable pata a la tomade laplaca base luegoalinearyconectarel otro
extremoala unidadóptica.
6.9 conectarel cable de datosflexible (cable IDE) ala toma de la placabase y conectar el otro
extremoala unidadde disquete.
7. para completarel ensamblaje fijarlospanelesyajustarlosconlostornillosdespuésconectarlos
cablesexternosalospuertosenlaparte posteriordel pc.
7.1 conectarel cable del monitoral puertode videoasegúreloapretandolostornillosenel
conector.

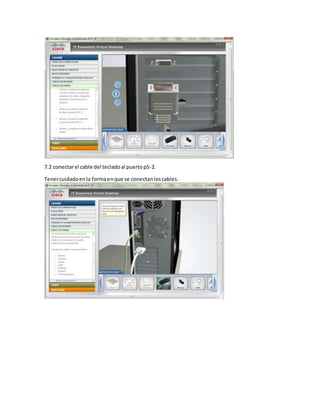

7.2 conectarel cable del tecladoal puertopS-2.
Tenercuidadoenla formaenque se conectanloscables.

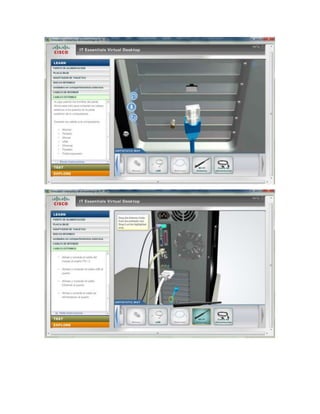

7.3 alinearyconectar el cable USB al puerto.
7.4 alinearyconectar el cable Ethernetal puerto,conectarlaantenawifi yajustar.

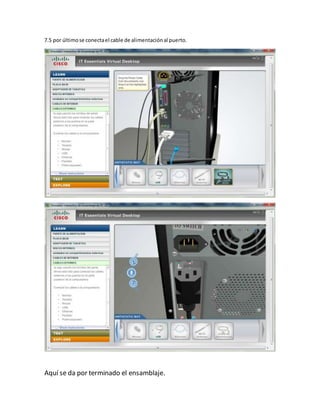

7.5 por últimose conectael cable de alimentaciónal puerto.
Aquí se da por terminado el ensamblaje.
