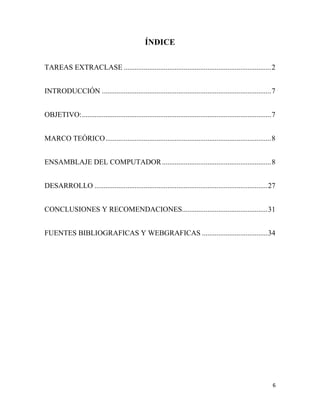

6. ÍNDICE
TAREAS EXTRACLASE ................................................................................. 2
INTRODUCCIÓN ............................................................................................. 7
OBJETIVO: ........................................................................................................ 7
MARCO TEÓRICO ........................................................................................... 8
ENSAMBLAJE DEL COMPUTADOR ............................................................ 8
DESARROLLO ............................................................................................... 27
CONCLUSIONES Y RECOMENDACIONES............................................... 31
FUENTES BIBLIOGRAFICAS Y WEBGRAFICAS .................................... 34
6

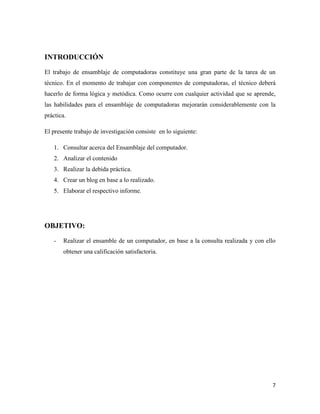

7. INTRODUCCIÓN
El trabajo de ensamblaje de computadoras constituye una gran parte de la tarea de un
técnico. En el momento de trabajar con componentes de computadoras, el técnico deberá
hacerlo de forma lógica y metódica. Como ocurre con cualquier actividad que se aprende,
las habilidades para el ensamblaje de computadoras mejorarán considerablemente con la
práctica.
El presente trabajo de investigación consiste en lo siguiente:
1. Consultar acerca del Ensamblaje del computador.
2. Analizar el contenido
3. Realizar la debida práctica.
4. Crear un blog en base a lo realizado.
5. Elaborar el respectivo informe.
OBJETIVO:
-
Realizar el ensamble de un computador, en base a la consulta realizada y con ello
obtener una calificación satisfactoria.
7

8. MARCO TEÓRICO

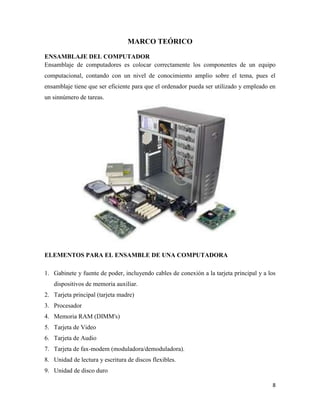

ENSAMBLAJE DEL COMPUTADOR
Ensamblaje de computadores es colocar correctamente los componentes de un equipo
computacional, contando con un nivel de conocimiento amplio sobre el tema, pues el
ensamblaje tiene que ser eficiente para que el ordenador pueda ser utilizado y empleado en
un sinnúmero de tareas.
ELEMENTOS PARA EL ENSAMBLE DE UNA COMPUTADORA
1. Gabinete y fuente de poder, incluyendo cables de conexión a la tarjeta principal y a los
dispositivos de memoria auxiliar.
2. Tarjeta principal (tarjeta madre)
3. Procesador
4. Memoria RAM (DIMM's)
5. Tarjeta de Video
6. Tarjeta de Audio
7. Tarjeta de fax-modem (moduladora/demoduladora).
8. Unidad de lectura y escritura de discos flexibles.
9. Unidad de disco duro
8

9. 10. Unidad lectora de disco compacto.
11. Cables de comunicación (para el disco duro, el disco flexible y el CD)
12. Teclado
13. Dispositivo apuntador (Mouse).
14. Monitor SVGA.
15. Bocinas.

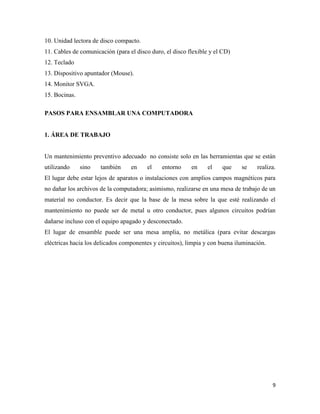

PASOS PARA ENSAMBLAR UNA COMPUTADORA
1. ÁREA DE TRABAJO
Un mantenimiento preventivo adecuado no consiste solo en las herramientas que se están
utilizando
sino
también
en
el
entorno
en
el
que
se
realiza.
El lugar debe estar lejos de aparatos o instalaciones con amplios campos magnéticos para
no dañar los archivos de la computadora; asimismo, realizarse en una mesa de trabajo de un
material no conductor. Es decir que la base de la mesa sobre la que esté realizando el
mantenimiento no puede ser de metal u otro conductor, pues algunos circuitos podrían
dañarse incluso con el equipo apagado y desconectado.
El lugar de ensamble puede ser una mesa amplia, no metálica (para evitar descargas
eléctricas hacia los delicados componentes y circuitos), limpia y con buena iluminación.
9

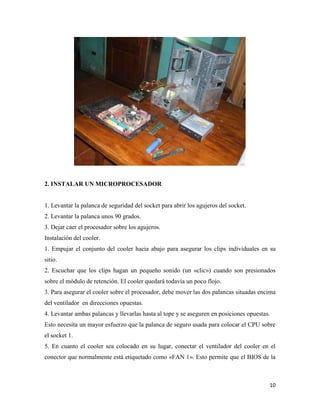

10. 2. INSTALAR UN MICROPROCESADOR
1. Levantar la palanca de seguridad del socket para abrir los agujeros del socket.
2. Levantar la palanca unos 90 grados.
3. Dejar caer el procesador sobre los agujeros.
Instalación del cooler.
1. Empujar el conjunto del cooler hacia abajo para asegurar los clips individuales en su
sitio.
2. Escuchar que los clips hagan un pequeño sonido (un «clic») cuando son presionados
sobre el módulo de retención. El cooler quedará todavía un poco flojo.
3. Para asegurar el cooler sobre el procesador, debe mover las dos palancas situadas encima
del ventilador en direcciones opuestas.
4. Levantar ambas palancas y llevarlas hasta al tope y se aseguren en posiciones opuestas.
Esto necesita un mayor esfuerzo que la palanca de seguro usada para colocar el CPU sobre
el socket 1.
5. En cuanto el cooler sea colocado en su lugar, conectar el ventilador del cooler en el
conector que normalmente está etiquetado como «FAN 1». Esto permite que el BIOS de la
10

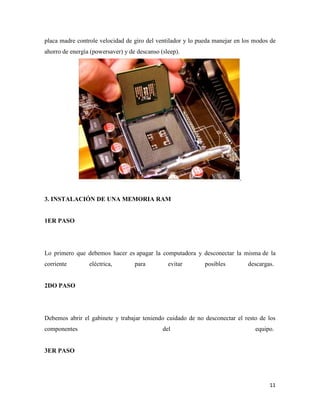

11. placa madre controle velocidad de giro del ventilador y lo pueda manejar en los modos de
ahorro de energía (powersaver) y de descanso (sleep).
3. INSTALACIÓN DE UNA MEMORIA RAM
1ER PASO
Lo primero que debemos hacer es apagar la computadora y desconectar la misma de la
corriente
eléctrica,
para
evitar
posibles
descargas.
2DO PASO
Debemos abrir el gabinete y trabajar teniendo cuidado de no desconectar el resto de los
componentes
del
equipo.
3ER PASO
11

12. El siguiente paso será hallar los zócalos que posee la motherboard para la colocación de las
memorias RAM, los cuales pueden estar vacíos o contener los módulos que deseamos
reemplazar, lo
cuales
deberán
ser
retirados
cuidadosamente.
Cuando tomemos en nuestras manos el nuevo módulo, es importante que no toquemos las
superficies planas ni los contactos del mismo, ya que la forma correcta de tomar un módulo
es
por
sus
bordes, para
evitar
posibles
daños
en
sus
circuitos. 4to
paso
Con sumo cuidado Colocaremos el módulo sobre el zócalo de la tarjeta madre, haciendo
coincidir los contactos, y verificando que la memoria RAM encaje perfectamente en el
slot.
Importante
Si nos encontramos instalando una memoria del tipo DIMM, que son las más utilizadas en
la actualidad, notaremos que al presionarlas hacia abajo en el zócalo durante su
colocación, los elementos emitirán un chasquido, que nos indicará que el módulo ha sido
correctamente
colocado.
5TO PASO
Una vez que los nuevos módulos hayan sido colocados en su lugar correspondiente,
podremos cerrar el gabinete y conectar nuevamente la computadora a la red eléctrica, para
luego encender la PC, y comprobar si la memoria RAM es detectada de forma adecuada por
el
sistema
operativo.
Para ello, cuando el sistema se inicia, nos indicará una serie de números en la primera
pantalla de arranque, donde encontraremos la cantidad de memoria RAM que posee nuestra
computadora
en
el
mensaje
que
cita
12

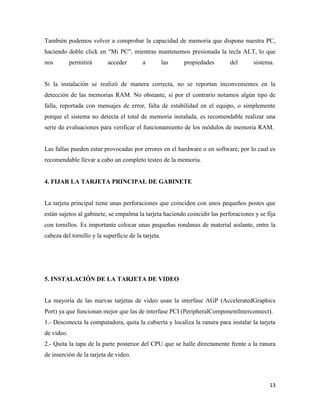

13. También podemos volver a comprobar la capacidad de memoria que dispone nuestra PC,
haciendo doble click en "Mi PC", mientras mantenemos presionada la tecla ALT, lo que
nos
permitirá
acceder
a
las
propiedades
del
sistema.
Si la instalación se realizó de manera correcta, no se reportan inconvenientes en la
detección de las memorias RAM. No obstante, si por el contrario notamos algún tipo de
falla, reportada con mensajes de error, falta de estabilidad en el equipo, o simplemente
porque el sistema no detecta el total de memoria instalada, es recomendable realizar una
serie de evaluaciones para verificar el funcionamiento de los módulos de memoria RAM.
Las fallas pueden estar provocadas por errores en el hardware o en software, por lo cual es
recomendable llevar a cabo un completo testeo de la memoria.
4. FIJAR LA TARJETA PRINCIPAL DE GABINETE
La tarjeta principal tiene unas perforaciones que coinciden con unos pequeños postes que
están sujetos al gabinete, se empalma la tarjeta haciendo coincidir las perforaciones y se fija
con tornillos. Es importante colocar unas pequeñas rondanas de material aislante, entre la
cabeza del tornillo y la superficie de la tarjeta.
5. INSTALACIÓN DE LA TARJETA DE VIDEO
La mayoría de las nuevas tarjetas de video usan la interfase AGP (AcceleratedGraphics
Port) ya que funcionan mejor que las de interfase PCI (PeripheralComponentInterconnect).
1.- Desconecta la computadora, quita la cubierta y localiza la ranura para instalar la tarjeta
de video.
2.- Quita la tapa de la parte posterior del CPU que se halle directamente frente a la ranura
de inserción de la tarjeta de video.
13

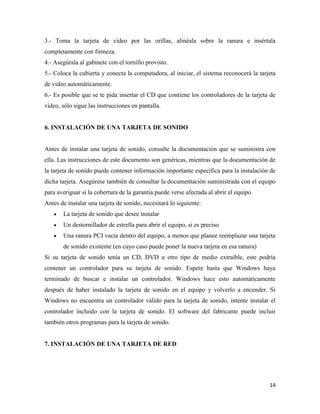

14. 3.- Toma la tarjeta de video por las orillas, alinéala sobre la ranura e insértala
completamente con firmeza.
4.- Asegúrala al gabinete con el tornillo provisto.
5.- Coloca la cubierta y conecta la computadora, al iniciar, el sistema reconocerá la tarjeta
de video automáticamente.
6.- Es posible que se te pida insertar el CD que contiene los controladores de la tarjeta de
video, sólo sigue las instrucciones en pantalla.
6. INSTALACIÓN DE UNA TARJETA DE SONIDO
Antes de instalar una tarjeta de sonido, consulte la documentación que se suministra con
ella. Las instrucciones de este documento son genéricas, mientras que la documentación de
la tarjeta de sonido puede contener información importante específica para la instalación de
dicha tarjeta. Asegúrese también de consultar la documentación suministrada con el equipo
para averiguar si la cobertura de la garantía puede verse afectada al abrir el equipo.
Antes de instalar una tarjeta de sonido, necesitará lo siguiente:
La tarjeta de sonido que desee instalar
Un destornillador de estrella para abrir el equipo, si es preciso
Una ranura PCI vacía dentro del equipo, a menos que planee reemplazar una tarjeta
de sonido existente (en cuyo caso puede poner la nueva tarjeta en esa ranura)
Si su tarjeta de sonido tenía un CD, DVD u otro tipo de medio extraíble, este podría
contener un controlador para su tarjeta de sonido. Espere hasta que Windows haya
terminado de buscar e instalar un controlador. Windows hace esto automáticamente
después de haber instalado la tarjeta de sonido en el equipo y volverlo a encender. Si
Windows no encuentra un controlador válido para la tarjeta de sonido, intente instalar el
controlador incluido con la tarjeta de sonido. El software del fabricante puede incluir
también otros programas para la tarjeta de sonido.
7. INSTALACIÓN DE UNA TARJETA DE RED
14

15. Lo primero que debe hacer es abrir el equipo e instalar la tarjera de red, ya sea ISA o PCI.
Para esto necesitará un destornillador Phillips. Primero, debe desenchufar el cable de
alimentación; luego, toque la carcasa con una mano y el piso con la otra; por último, debe
buscar una ranura vacía e insertar la tarjeta.
Asegúrese de CONSULTAR LA DOCUMENTACIÓN QUE SE INCLUYE CON LA
TARJETA, aunque en ocasiones no resulte de mucha ayuda. Si hay jumpers (puentes de
conexión) en la tarjeta, asegúrese de que funcionen correctamente.
Software de instalación para la tarjeta
Por lo general, las IRQ 10 ó 12 y la dirección 0240h están libres...
A continuación, haga doble clic en el icono
del panel de control y haga clic
en Agregar/Tarjeta. Por lo general, los drivers predeterminados para Windows 95 y
Windows 98 funcionan perfectamente (mejor en Windows 98). Se pueden encontrar con el
nombre de Tarjeta Novell/Compatible NE2000. Sin embargo, si los drivers específicos para
Windows 95 ó 98 están en el disquete que se incluye con la tarjeta de red, deberá
utilizarlos.
En caso de que el sistema lo solicite, especifique las IRQ y los puertos E/S (entrada/salida)
que
ha
elegido
anteriormente.
Deberá reiniciar Windows, y luego cambiar nuevamente los parámetros ya que es probable
que el sistema no los haya admitido... por último, reinicie el equipo.
Una vez que haya reiniciado Windows, deberá verificar el panel de control. Si la tarjeta
aparece con un signo de exclamación amarillo, significa que alguna falla se ha producido.
Deberá entonces cambiar la IRQ.
CONEXIONES INTERNAS DE UNA COMPUTADORA
Para desarmar una computadora debemos que extraer las primeras piezas que contiene.
CONEXIONES DE CORRIENTE PARA TARJETA MADRE
En las tarjetas ATX la energía se produce por medio de un solo conector, en el caso de que
las tarjetas madre sean de tipo AT se utilizan dos conectores que generalmente se
15

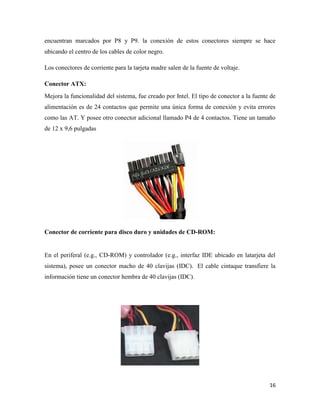

16. encuentran marcados por P8 y P9. la conexión de estos conectores siempre se hace
ubicando el centro de los cables de color negro.
Los conectores de corriente para la tarjeta madre salen de la fuente de voltaje.
Conector ATX:
Mejora la funcionalidad del sistema, fue creado por Intel. El tipo de conector a la fuente de
alimentación es de 24 contactos que permite una única forma de conexión y evita errores
como las AT. Y posee otro conector adicional llamado P4 de 4 contactos. Tiene un tamaño
de 12 x 9,6 pulgadas
Conector de corriente para disco duro y unidades de CD-ROM:
En el periferal (e.g., CD-ROM) y controlador (e.g., interfaz IDE ubicado en latarjeta del
sistema), posee un conector macho de 40 clavijas (IDC). El cable cintaque transfiere la
información tiene un conector hembra de 40 clavijas (IDC).
16

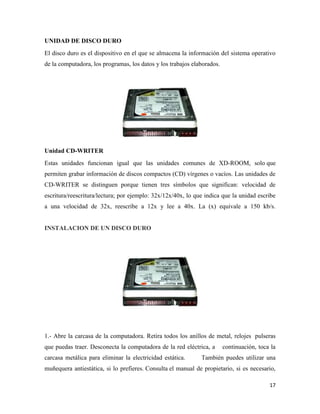

17. UNIDAD DE DISCO DURO
El disco duro es el dispositivo en el que se almacena la información del sistema operativo
de la computadora, los programas, los datos y los trabajos elaborados.
Unidad CD-WRITER
Estas unidades funcionan igual que las unidades comunes de XD-ROOM, solo que
permiten grabar información de discos compactos (CD) vírgenes o vacíos. Las unidades de
CD-WRITER se distinguen porque tienen tres símbolos que significan: velocidad de
escritura/reescritura/lectura; por ejemplo: 32x/12x/40x, lo que indica que la unidad escribe
a una velocidad de 32x, reescribe a 12x y lee a 40x. La (x) equivale a 150 kb/s.
INSTALACION DE UN DISCO DURO
1.- Abre la carcasa de la computadora. Retira todos los anillos de metal, relojes pulseras
que puedas traer. Desconecta la computadora de la red eléctrica, a
carcasa metálica para eliminar la electricidad estática.
continuación, toca la
También puedes utilizar una
muñequera antiestática, si lo prefieres. Consulta el manual de propietario, si es necesario,
17

18. para determinar cómo abrir la carcasa
para tu caso en particular de la computadora de
escritorio.
2.- Instala el nuevo disco duro. Consulta las instrucciones que vienen con el disco duro para
ajustar los puentes si es necesario. Conecta el IDE existente y los cables de alimentación a
la unidad de disco duro. Si la unidad se encuentra en un soporte de metal, colócala en la
carcasa, vuelve a colocar los tornillos y vuelve a colocarla en la carcasa. Si la unidad está
conectada directamente a la carcasa de la computadora, deslízala y luego vuelve a colocar
los tornillos a cada lado de la unidad de disco duro. Vuelve a colocar la cubierta, y luego
vuelve a conectar la computadora a la toma de corriente.
3.- Formatea el disco duro nuevo. Reinicia tu computadora y sigue las instrucciones del
manual de propietario para entrar en el BIOS de tu sistema. Si el disco duro se ha instalado
correctamente, será reconocido por el BIOS. Coloca el CD del sistema operativo en el CDROM, reinicia la computadora y sigue las instrucciones en pantalla para formatear
e instalar el sistema operativo. Una vez que el sistema operativo esté instalado, transfiere
tus datos personales a la nueva unidad interna de disco duro.
INSTALACIÓN DE UNA UNIDAD DE DVD
Este tutorial es válido para unidades ópticas, tanto lectoras como regrabadoras, ya que el
proceso de montaje es el mismo.
18

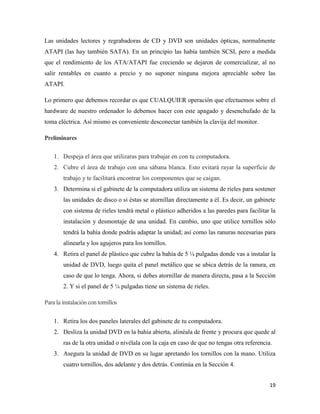

19. Las unidades lectores y regrabadoras de CD y DVD son unidades ópticas, normalmente
ATAPI (las hay también SATA). En un principio las había también SCSI, pero a medida
que el rendimiento de los ATA/ATAPI fue creciendo se dejaron de comercializar, al no
salir rentables en cuanto a precio y no suponer ninguna mejora apreciable sobre las
ATAPI.
Lo primero que debemos recordar es que CUALQUIER operación que efectuemos sobre el
hardware de nuestro ordenador lo debemos hacer con este apagado y desenchufado de la
toma eléctrica. Así mismo es conveniente desconectar también la clavija del monitor.
Preliminares
1. Despeja el área que utilizaras para trabajar en con tu computadora.
2. Cubre el área de trabajo con una sábana blanca. Esto evitará rayar la superficie de
trabajo y te facilitará encontrar los componentes que se caigan.
3. Determina si el gabinete de la computadora utiliza un sistema de rieles para sostener
las unidades de disco o si éstas se atornillan directamente a él. Es decir, un gabinete
con sistema de rieles tendrá metal o plástico adheridos a las paredes para facilitar la
instalación y desmontaje de una unidad. En cambio, uno que utilice tornillos sólo
tendrá la bahía donde podrás adaptar la unidad; así como las ranuras necesarias para
alinearla y los agujeros para los tornillos.
4. Retira el panel de plástico que cubre la bahía de 5 ¼ pulgadas donde vas a instalar la
unidad de DVD, luego quita el panel metálico que se ubica detrás de la ranura, en
caso de que lo tenga. Ahora, si debes atornillar de manera directa, pasa a la Sección
2. Y si el panel de 5 ¼ pulgadas tiene un sistema de rieles.
Para la instalación con tornillos
1. Retira los dos paneles laterales del gabinete de tu computadora.
2. Desliza la unidad DVD en la bahía abierta, alinéala de frente y procura que quede al
ras de la otra unidad o nivélala con la caja en caso de que no tengas otra referencia.
3. Asegura la unidad de DVD en su lugar apretando los tornillos con la mano. Utiliza
cuatro tornillos, dos adelante y dos detrás. Continúa en la Sección 4.
19

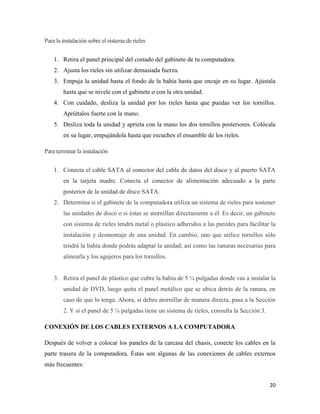

20. Para la instalación sobre el sistema de rieles
1. Retira el panel principal del costado del gabinete de tu computadora.
2. Ajusta los rieles sin utilizar demasiada fuerza.
3. Empuja la unidad hasta el fondo de la bahía hasta que encaje en su lugar. Ajústala
hasta que se nivele con el gabinete o con la otra unidad.
4. Con cuidado, desliza la unidad por los rieles hasta que puedas ver los tornillos.
Apriétalos fuerte con la mano.
5. Desliza toda la unidad y aprieta con la mano los dos tornillos posteriores. Colócala
en su lugar, empujándola hasta que escuches el ensamble de los rieles.
Para terminar la instalación
1. Conecta el cable SATA al conector del cable de datos del disco y al puerto SATA
en la tarjeta madre. Conecta el conector de alimentación adecuado a la parte
posterior de la unidad de disco SATA.
2. Determina si el gabinete de la computadora utiliza un sistema de rieles para sostener
las unidades de disco o si éstas se atornillan directamente a él. Es decir, un gabinete
con sistema de rieles tendrá metal o plástico adheridos a las paredes para facilitar la
instalación y desmontaje de una unidad. En cambio, uno que utilice tornillos sólo
tendrá la bahía donde podrás adaptar la unidad; así como las ranuras necesarias para
alinearla y los agujeros para los tornillos.
3. Retira el panel de plástico que cubre la bahía de 5 ¼ pulgadas donde vas a instalar la
unidad de DVD, luego quita el panel metálico que se ubica detrás de la ranura, en
caso de que lo tenga. Ahora, si debes atornillar de manera directa, pasa a la Sección
2. Y si el panel de 5 ¼ pulgadas tiene un sistema de rieles, consulta la Sección 3.
CONEXIÓN DE LOS CABLES EXTERNOS A LA COMPUTADORA
Después de volver a colocar los paneles de la carcasa del chasis, conecte los cables en la
parte trasera de la computadora. Éstas son algunas de las conexiones de cables externos
más frecuentes:
20

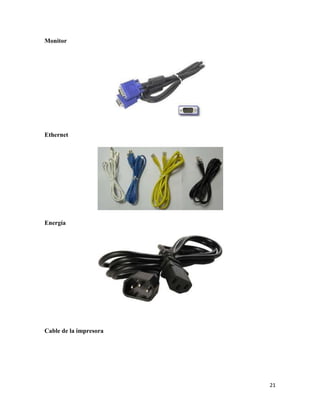

21. Monitor
Ethernet
Energía
Cable de la impresora
21

22. Cable de bocinas
Cable de audífonos
Cable de web cam
22

23. Al conectar los cables, asegúrese de que estén conectados en el lugar correcto de la
computadora. Por ejemplo, los cables del mouse o del teclado requieren el mismo tipo de
conector PS/2.
1.- Cerrado del Gabinete: Una vez que todos los componentes internos de la computadora
están en su posición correctas y bien conectados, se hace una ultima inspección y se
acomodan los cables para evitar que queden doblados o presionados con la tapa del
gabinete.
2.- Conexión del Monitor: El monitor se conecta al sistema mediante dos cables: el de
corriente eléctrica, que se conecta al regulador, y el de comunicaciones que tiene una
terminal de 15 pines para conectarse al puerto de video.
3.- Conexión del teclado: El teclado tiene un cable de comunicaciones con un conector
redondo de 6 pines denominado minidin, con un pequeño borde hacia el interior que indica
la posición en que debe entrar el puerto correspondiente. , también se puede realizar la
conexión por medio de puertos usb.
4.- Conexión del apuntador grafico (ratón): El ratón también utiliza un cable de
comunicaciones con un conector minidin; su conexión es similar ala del teclado. también se
puede realizar la conexión por medio de puertos usb.
5.- Conexión de las bocinas. Las bocinas cuentan con un conector machi de 3.5 mms,
estereo, que se acopla al conector de salida de la tarjeta de audio en la parte posterior del
gabinete. generalmente es de color verde.
6.- Conexión del micrófono: El micrófono se conecta a la computadora por un conector
macho 3.5 mms. Se introduce en la tarjeta de audio de entrada correspondiente que viene
23

24. señaladas en la parte posterior de la tarjeta. , generalmente es de color azul
El Hardware ha quedado listo; ahora solo falta instalar y configurar el software para que el
computador comience a trabajar.
¿LA COMPUTADORA NO ENCIENDE DESPUÉS DE ENSAMBLARLA?
El problema que vamos a corregir es que computadora no enciende o no aparece ninguna
letra o mensaje en el monitor, para resolver este problema vamos a suponer que acaba de
ensamblar un sistema y al encenderlo la computadora no funciona.
Revisión Preliminar, vamos a revisar de lo más sencillo a lo más complejo:
1. Revise que el cable de voltaje este colocado correctamente en el tomacorriente y a
la fuente de la PC.
2. Vea que el interruptor de la fuente este encendido.
3. Revise que el interruptor de 110/220V este en la posición correcta.
4. Revise que el monitor está conectado correctamente a la tarjeta madre o chasis.
5. Si las luces de la computadora se encienden puede ser que el monitor no esté
funcionando correctamente o el control de brillo y contraste no estén bien ajustados.
6. Revise en el manual para ver que la tarjeta madre soporta la velocidad del
procesador que instaló.
24

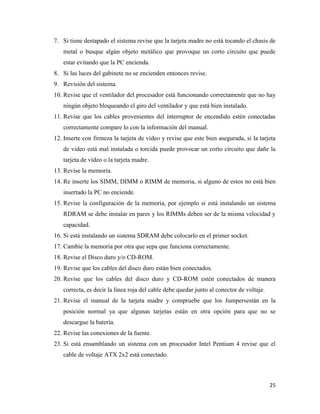

25. 7. Si tiene destapado el sistema revise que la tarjeta madre no está tocando el chasis de
metal o busque algún objeto metálico que provoque un corto circuito que puede
estar evitando que la PC encienda.
8. Si las luces del gabinete no se encienden entonces revise.
9. Revisión del sistema.
10. Revise que el ventilador del procesador está funcionando correctamente que no hay
ningún objeto bloqueando el giro del ventilador y que está bien instalado.
11. Revise que los cables provenientes del interruptor de encendido estén conectadas
correctamente compare lo con la información del manual.
12. Inserte con firmeza la tarjeta de vídeo y revise que este bien asegurada, si la tarjeta
de video está mal instalada o torcida puede provocar un corto circuito que dañe la
tarjeta de vídeo o la tarjeta madre.
13. Revise la memoria.
14. Re inserte los SIMM, DIMM o RIMM de memoria, si alguno de estos no está bien
insertado la PC no enciende.
15. Revise la configuración de la memoria, por ejemplo si está instalando un sistema
RDRAM se debe instalar en pares y los RIMMs deben ser de la misma velocidad y
capacidad.
16. Si está instalando un sistema SDRAM debe colocarlo en el primer socket.
17. Cambie la memoria por otra que sepa que funciona correctamente.
18. Revise el Disco duro y/o CD-ROM.
19. Revise que los cables del disco duro están bien conectados.
20. Revise que los cables del disco duro y CD-ROM estén conectados de manera
correcta, es decir la línea roja del cable debe quedar junto al conector de voltaje.
21. Revise el manual de la tarjeta madre y compruebe que los Jumpersestán en la
posición normal ya que algunas tarjetas están en otra opción para que no se
descargue la batería.
22. Revise las conexiones de la fuente.
23. Si está ensamblando un sistema con un procesador Intel Pentium 4 revise que el
cable de voltaje ATX 2x2 está conectado.
25

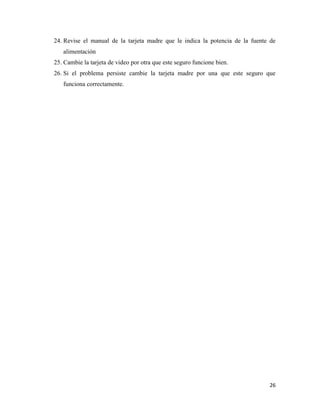

26. 24. Revise el manual de la tarjeta madre que le indica la potencia de la fuente de
alimentación
25. Cambie la tarjeta de video por otra que este seguro funcione bien.
26. Si el problema persiste cambie la tarjeta madre por una que este seguro que
funciona correctamente.
26

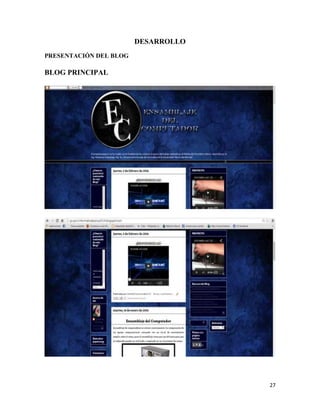

27. DESARROLLO
PRESENTACIÓN DEL BLOG
BLOG PRINCIPAL
27

28. BLOG SECUNDARIOS
- Cinthia Paola Flores Cabrera
28

29. - René Romero Chiriboga
29

30. - Andrea GeovannaGuartán Salinas
30

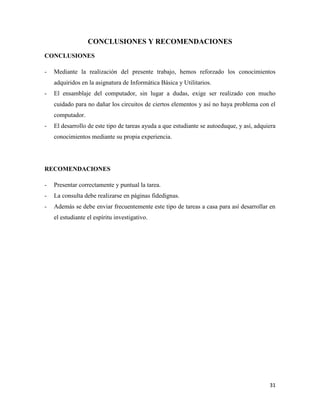

31. CONCLUSIONES Y RECOMENDACIONES
CONCLUSIONES
-
Mediante la realización del presente trabajo, hemos reforzado los conocimientos
adquiridos en la asignatura de Informática Básica y Utilitarios.
-
El ensamblaje del computador, sin lugar a dudas, exige ser realizado con mucho
cuidado para no dañar los circuitos de ciertos elementos y así no haya problema con el
computador.
-
El desarrollo de este tipo de tareas ayuda a que estudiante se autoeduque, y así, adquiera
conocimientos mediante su propia experiencia.
RECOMENDACIONES
-
Presentar correctamente y puntual la tarea.
-
La consulta debe realizarse en páginas fidedignas.
-
Además se debe enviar frecuentemente este tipo de tareas a casa para así desarrollar en
el estudiante el espíritu investigativo.
31

32. ANEXOS
32

33. 33

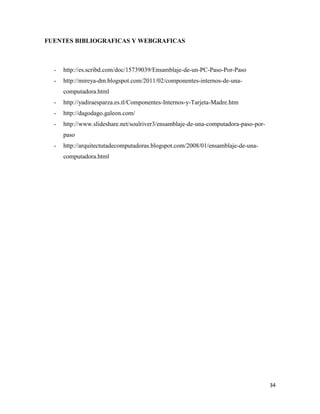

34. FUENTES BIBLIOGRAFICAS Y WEBGRAFICAS
-
http://es.scribd.com/doc/15739039/Ensamblaje-de-un-PC-Paso-Por-Paso
-
http://mireya-dm.blogspot.com/2011/02/componentes-internos-de-unacomputadora.html
-
http://yadiraesparza.es.tl/Componentes-Internos-y-Tarjeta-Madre.htm
-
http://dagodago.galeon.com/
-
http://www.slideshare.net/soulriver3/ensamblaje-de-una-computadora-paso-porpaso
-
http://arquitectutadecomputadoras.blogspot.com/2008/01/ensamblaje-de-unacomputadora.html
34
