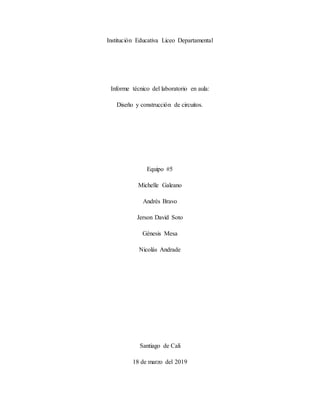

1. Institución Educativa Liceo Departamental
Informe técnico del laboratorio en aula:
Diseño y construcción de circuitos.
Equipo #5
Michelle Galeano
Andrés Bravo
Jerson David Soto
Génesis Mesa
Nicolás Andrade
Santiago de Cali
18 de marzo del 2019

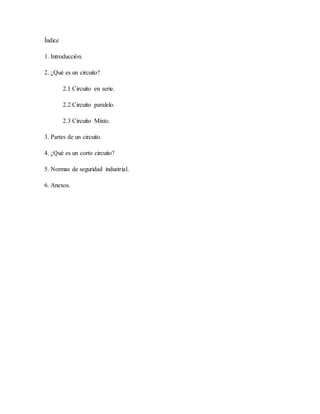

2. Índice
1. Introducción.
2. ¿Qué es un circuito?
2.1 Circuito en serie.
2.2 Circuito paralelo.
2.3 Circuito Mixto.
3. Partes de un circuito.
4. ¿Qué es un corto circuito?
5. Normas de seguridad industrial.
6. Anexos.

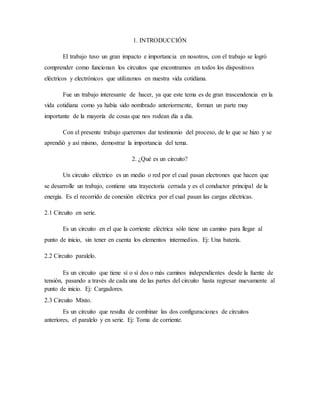

3. 1. INTRODUCCIÓN
El trabajo tuvo un gran impacto e importancia en nosotros, con el trabajo se logró
comprender como funcionan los circuitos que encontramos en todos los dispositivos
eléctricos y electrónicos que utilizamos en nuestra vida cotidiana.
Fue un trabajo interesante de hacer, ya que este tema es de gran trascendencia en la
vida cotidiana como ya había sido nombrado anteriormente, forman un parte muy
importante de la mayoría de cosas que nos rodean día a día.
Con el presente trabajo queremos dar testimonio del proceso, de lo que se hizo y se
aprendió y así mismo, demostrar la importancia del tema.
2. ¿Qué es un circuito?
Un circuito eléctrico es un medio o red por el cual pasan electrones que hacen que
se desarrolle un trabajo, contiene una trayectoria cerrada y es el conductor principal de la
energía. Es el recorrido de conexión eléctrica por el cual pasan las cargas eléctricas.
2.1 Circuito en serie.
Es un circuito en el que la corriente eléctrica sólo tiene un camino para llegar al
punto de inicio, sin tener en cuenta los elementos intermedios. Ej: Una batería.
2.2 Circuito paralelo.
Es un circuito que tiene sí o sí dos o más caminos independientes desde la fuente de
tensión, pasando a través de cada una de las partes del circuito hasta regresar nuevamente al
punto de inicio. Ej: Cargadores.
2.3 Circuito Mixto.
Es un circuito que resulta de combinar las dos configuraciones de circuitos
anteriores, el paralelo y en serie. Ej: Toma de corriente.

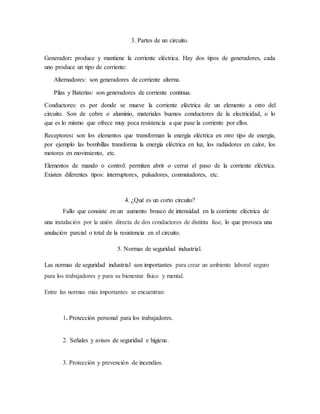

4. 3. Partes de un circuito.
Generador: produce y mantiene la corriente eléctrica. Hay dos tipos de generadores, cada
uno produce un tipo de corriente:
Alternadores: son generadores de corriente alterna.
Pilas y Baterías: son generadores de corriente continua.
Conductores: es por donde se mueve la corriente eléctrica de un elemento a otro del
circuito. Son de cobre o aluminio, materiales buenos conductores de la electricidad, o lo
que es lo mismo que ofrece muy poca resistencia a que pase la corriente por ellos.
Receptores: son los elementos que transforman la energía eléctrica en otro tipo de energía,
por ejemplo las bombillas transforma la energía eléctrica en luz, los radiadores en calor, los
motores en movimiento, etc.
Elementos de mando o control: permiten abrir o cerrar el paso de la corriente eléctrica.
Existen diferentes tipos: interruptores, pulsadores, conmutadores, etc.
4. ¿Qué es un corto circuito?
Fallo que consiste en un aumento brusco de intensidad en la corriente eléctrica de
una instalación por la unión directa de dos conductores de distinta fase, lo que provoca una
anulación parcial o total de la resistencia en el circuito.
5. Normas de seguridad industrial.
Las normas de seguridad industrial son importantes para crear un ambiente laboral seguro
para los trabajadores y para su bienestar físico y mental.
Entre las normas más importantes se encuentran:
1. Protección personal para los trabajadores.
2. Señales y avisos de seguridad e higiene.
3. Protección y prevención de incendios.

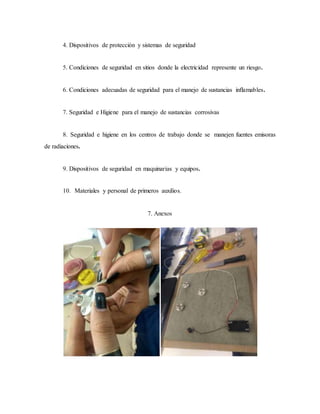

5. 4. Dispositivos de protección y sistemas de seguridad
5. Condiciones de seguridad en sitios donde la electricidad represente un riesgo.
6. Condiciones adecuadas de seguridad para el manejo de sustancias inflamables.
7. Seguridad e Higiene para el manejo de sustancias corrosivas
8. Seguridad e higiene en los centros de trabajo donde se manejen fuentes emisoras
de radiaciones.
9. Dispositivos de seguridad en maquinarias y equipos.
10. Materiales y personal de primeros auxilios.

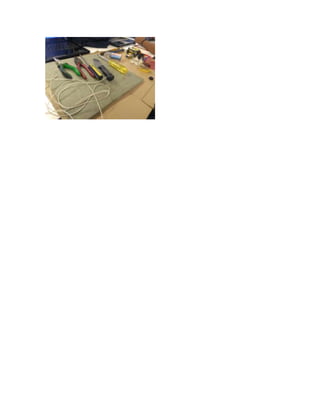

7. Anexos
