OBJETIVO GENERAL.
-Comprender el funcionamiento de un circuito eléctrico en serie, paralelo y mixto.
- Determinar las partes esenciales de un circuito.
EL COSTO TOTAL. 10.000pesos
2. CUERPO DEL INFORME.
2.1 INTRODUCCION. En este informe vamos a enseñar los pasos, instrumentos,
conceptos y técnicas usados para la realización de un circuito de serie de forma clara y
didáctica. La elaboración de este tipo de circuitos y todos los conceptos y términos
relacionados con esto son sin duda uno de los saberes básicos y fundamentales a la hora
de emprender con una determinada carrera como puede ser la ingeniería o simplemente
como una ayuda o conocimiento más en la vida cotidiana. Dos ejemplos de la presencia
de este circuito pueden ser las antiguas luces de navidad y en botones de emergencia de
maquinarias de riesgo. Por lo anteriormente dicho nos hemos dado la tarea de investigar
la elaboración de este tipo de circuito, con el acompañamiento de preguntas como: ¿Qué
es un circuito de serie? ¿Para qué sirve? ¿Cómo se pueden hacer? ¿En que están
presentes estos circuitos? ¿Qué diferencia tiene con el circuito paralelo?

3. 1. CUIRCUITO ELECTRICO: "Un Circuito Eléctrico es un conjunto de elementos
conectados entre sí por los que puede circular una corriente eléctrica".
La corriente eléctrica es un movimiento de electrones, por lo tanto, cualquier circuito
debe permitir el paso de los electrones por los elementos que lo componen.
Solo habrá paso de electrones por el circuito si el circuito es un circuito cerrado. Los
circuitos eléctricos son circuitos cerrados, aunque podemos abrir el circuito en algún
momento para interrumpir el paso de la corriente mediante un interruptor, pulsador u
otro elemento del circuito.

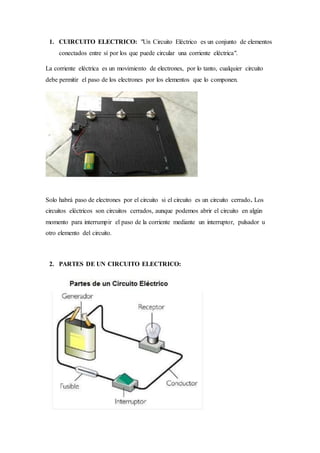

2. PARTES DE UN CIRCUITO ELECTRICO:

4. 2.1 Generador. Producen y mantienen la corriente eléctrica por el circuito. Son la
fuente de energía. Hay 2 tipos de corrientes: corriente continua y alterna.
2.2Conductores. Es por donde se mueve la corriente eléctrica de un elemento a otro del
circuito. Son de cobre o aluminio, materiales buenos conductores de la electricidad, o lo
que es lo mismo que ofrece muy poca resistencia eléctrica a que pase la corriente por
ellos.
2.3 Receptores. Son los elementos que transforman la energía eléctrica que les llega en
otro tipo de energía. Por ejemplo las bombillas transforma la energía eléctrica en
luminosa o luz, los radiadores en calor, los motores en movimiento, etc.
2.4 Elementos de mando o control: permiten dirigir o cortar a voluntad el paso de la
corriente eléctrica dentro del circuito. Tenemos interruptores, pulsadores, conmutadores,
etc.
2.5 Elementos de protección: protegen los circuitos y a las personas cuando hay
peligro o la corriente es muy elevada y puede haber riesgo de quemar los elementos del
circuito. Tenemos fusibles, magneto térmicos, diferenciales, etc.

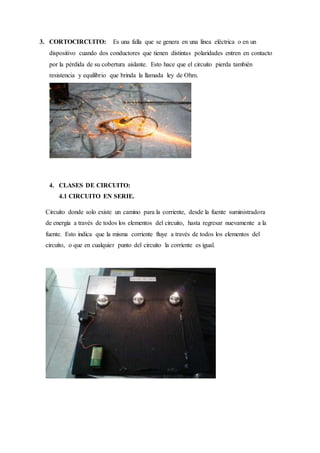

5. 3. CORTOCIRCUITO: Es una falla que se genera en una línea eléctrica o en un
dispositivo cuando dos conductores que tienen distintas polaridades entren en contacto
por la pérdida de su cobertura aislante. Esto hace que el circuito pierda también
resistencia y equilibrio que brinda la llamada ley de Ohm.
4. CLASES DE CIRCUITO:
4.1 CIRCUITO EN SERIE.
Circuito donde solo existe un camino para la corriente, desde la fuente suministradora
de energía a través de todos los elementos del circuito, hasta regresar nuevamente a la
fuente. Esto indica que la misma corriente fluye a través de todos los elementos del
circuito, o que en cualquier punto del circuito la corriente es igual.

6. Elementos de un circuito en serie.
1. Una fuente de poder que suministre energía eléctrica.
2. Un material metálico que permita la circulación de la corriente eléctrica, desde
la fuente hasta el elemento receptor.
3. Un receptor, que absorbe la energía eléctrica y la convierte en energía.
*La principal desventaja de este circuito radica en que si se rompe algún elemento de los
que conforman el circuito, o hay algún falso contacto, se interrumpe la circulación de la
corriente eléctrica y el circuito se abrirá.

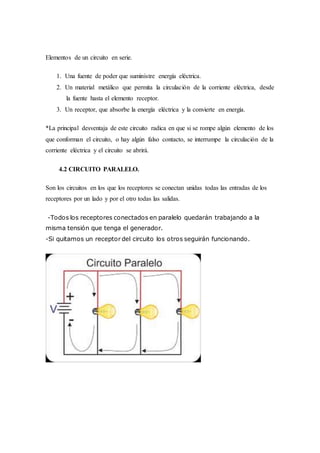

4.2 CIRCUITO PARALELO.
Son los circuitos en los que los receptores se conectan unidas todas las entradas de los
receptores por un lado y por el otro todas las salidas.
-Todos los receptores conectados en paralelo quedarán trabajando a la
misma tensión que tenga el generador.
-Si quitamos un receptor del circuito los otros seguirán funcionando.

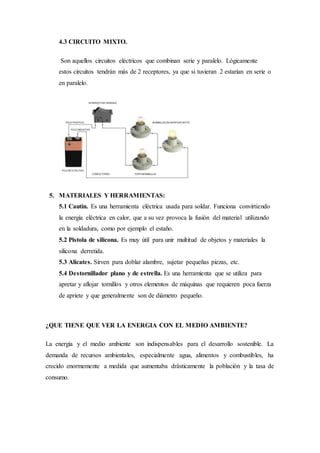

7. 4.3 CIRCUITO MIXTO.
Son aquellos circuitos eléctricos que combinan serie y paralelo. Lógicamente
estos circuitos tendrán más de 2 receptores, ya que si tuvieran 2 estarían en serie o
en paralelo.
5. MATERIALES Y HERRAMIENTAS:
5.1 Cautín. Es una herramienta eléctrica usada para soldar. Funciona convirtiendo
la energía eléctrica en calor, que a su vez provoca la fusión del material utilizando
en la soldadura, como por ejemplo el estaño.
5.2 Pistola de silicona. Es muy útil para unir multitud de objetos y materiales la
silicona derretida.
5.3 Alicates. Sirven para doblar alambre, sujetar pequeñas piezas, etc.
5.4 Destornillador plano y de estrella. Es una herramienta que se utiliza para
apretar y aflojar tornillos y otros elementos de máquinas que requieren poca fuerza
de apriete y que generalmente son de diámetro pequeño.
¿QUE TIENE QUE VER LA ENERGIA CON EL MEDIO AMBIENTE?
La energía y el medio ambiente son indispensables para el desarrollo sostenible. La
demanda de recursos ambientales, especialmente agua, alimentos y combustibles, ha
crecido enormemente a medida que aumentaba drásticamente la población y la tasa de
consumo.

8. ¿COMO INFLUYE LA ENERGIA EN LA VIDA DEL HOMBRE?
Seamos conscientes de la utilización del uso de la energía. La energía ha venido a
proporcionarle al hombre día a día el confort y la comodidad, y aunque la mayoría de
estas no son indispensables para el ser humano, las hemos incorporado a nuestro estilo de
vida acostumbrándonos cada vez más a ellas; a lo largo del tiempo la energía ha
evolucionado produciendo grandes avances puesto que ha sido utilizada para ofrecernos
diversos servicios, de esta forma, satisfacer ciertas necesidades.
