1. ESCUELA SUPERIOR POLITECNICA DE CHIMBORAZO
FACULTAD DE INFORMÁTICA Y ELECTRONICA
ESCUELA DE INGENIERÍA ELECTRÓNICA
LABORATORIO DE INSTRUMENTACIÓN
PRACTICA No. : 1
TÍTULO: INTRODUCCIÓN A LOS EQUIPOS DE MEDICIÓN
INTEGRANTES DEL GRUPO:
Mario Suarez
BolivarSailema
Diego Llalau
1

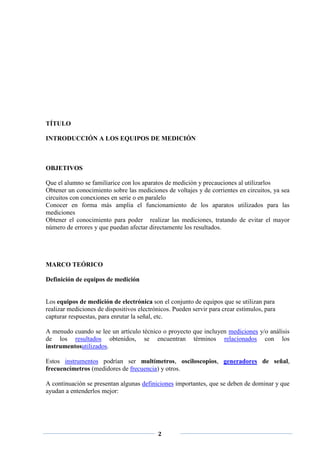

2. TÍTULO
INTRODUCCIÓN A LOS EQUIPOS DE MEDICIÓN
OBJETIVOS
Que el alumno se familiarice con los aparatos de medición y precauciones al utilizarlos
Obtener un conocimiento sobre las mediciones de voltajes y de corrientes en circuitos, ya sea
circuitos con conexiones en serie o en paralelo
Conocer en forma más amplia el funcionamiento de los aparatos utilizados para las
mediciones
Obtener el conocimiento para poder realizar las mediciones, tratando de evitar el mayor
número de errores y que puedan afectar directamente los resultados.
MARCO TEÓRICO
Definición de equipos de medición
Los equipos de medición de electrónica son el conjunto de equipos que se utilizan para
realizar mediciones de dispositivos electrónicos. Pueden servir para crear estímulos, para
capturar respuestas, para enrutar la señal, etc.
A menudo cuando se lee un artículo técnico o proyecto que incluyen mediciones y/o análisis
de los resultados obtenidos, se encuentran términos relacionados con los
instrumentosutilizados.
Estos instrumentos podrían ser multímetros, osciloscopios, generadores de señal,
frecuencímetros (medidores de frecuencia) y otros.
A continuación se presentan algunas definiciones importantes, que se deben de dominar y que
ayudan a entenderlos mejor:
2

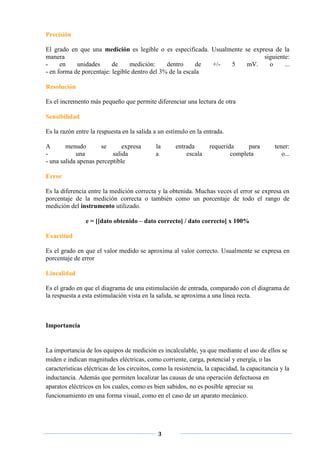

3. Precisión
El grado en que una medición es legible o es especificada. Usualmente se expresa de la
manera siguiente:
- en unidades de medición: dentro de +/- 5 mV. o ...
- en forma de porcentaje: legible dentro del 3% de la escala
Resolución
Es el incremento más pequeño que permite diferenciar una lectura de otra
Sensibilidad
Es la razón entre la respuesta en la salida a un estímulo en la entrada.
A menudo se expresa la entrada requerida para tener:
- una salida a escala completa o...
- una salida apenas perceptible
Error
Es la diferencia entre la medición correcta y la obtenida. Muchas veces el error se expresa en
porcentaje de la medición correcta o también como un porcentaje de todo el rango de
medición del instrumento utilizado.
e = [[dato obtenido – dato correcto] / dato correcto] x 100%
Exactitud
Es el grado en que el valor medido se aproxima al valor correcto. Usualmente se expresa en
porcentaje de error
Linealidad
Es el grado en que el diagrama de una estimulación de entrada, comparado con el diagrama de
la respuesta a esta estimulación vista en la salida, se aproxima a una línea recta.
Importancia
La importancia de los equipos de medición es incalculable, ya que mediante el uso de ellos se
miden e indican magnitudes eléctricas, como corriente, carga, potencial y energía, o las
características eléctricas de los circuitos, como la resistencia, la capacidad, la capacitancia y la
inductancia. Además que permiten localizar las causas de una operación defectuosa en
aparatos eléctricos en los cuales, como es bien sabidos, no es posible apreciar su
funcionamiento en una forma visual, como en el caso de un aparato mecánico.
3

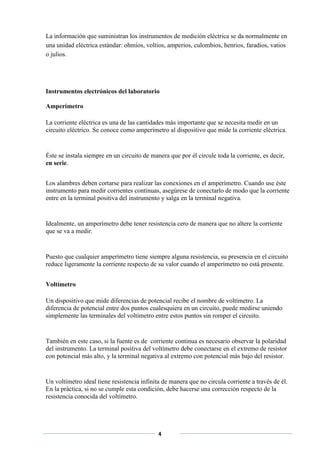

4. La información que suministran los instrumentos de medición eléctrica se da normalmente en
una unidad eléctrica estándar: ohmios, voltios, amperios, culombios, henrios, faradios, vatios
o julios.
Instrumentos electrónicos del laboratorio
Amperímetro
La corriente eléctrica es una de las cantidades más importante que se necesita medir en un
circuito eléctrico. Se conoce como amperímetro al dispositivo que mide la corriente eléctrica.
Éste se instala siempre en un circuito de manera que por él circule toda la corriente, es decir,
en serie.
Los alambres deben cortarse para realizar las conexiones en el amperímetro. Cuando use éste
instrumento para medir corrientes continuas, asegúrese de conectarlo de modo que la corriente
entre en la terminal positiva del instrumento y salga en la terminal negativa.
Idealmente, un amperímetro debe tener resistencia cero de manera que no altere la corriente
que se va a medir.
Puesto que cualquier amperímetro tiene siempre alguna resistencia, su presencia en el circuito
reduce ligeramente la corriente respecto de su valor cuando el amperímetro no está presente.
Voltímetro
Un dispositivo que mide diferencias de potencial recibe el nombre de voltímetro. La
diferencia de potencial entre dos puntos cualesquiera en un circuito, puede medirse uniendo
simplemente las terminales del voltímetro entre estos puntos sin romper el circuito.
También en este caso, si la fuente es de corriente continua es necesario observar la polaridad
del instrumento. La terminal positiva del voltímetro debe conectarse en el extremo de resistor
con potencial más alto, y la terminal negativa al extremo con potencial más bajo del resistor.
Un voltímetro ideal tiene resistencia infinita de manera que no circula corriente a través de él.
En la práctica, si no se cumple esta condición, debe hacerse una corrección respecto de la
resistencia conocida del voltímetro.
4

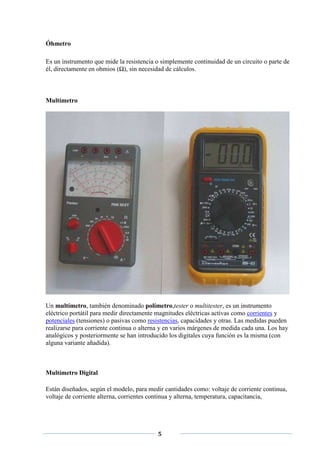

5. Óhmetro
Es un instrumento que mide la resistencia o simplemente continuidad de un circuito o parte de
él, directamente en ohmios (Ω), sin necesidad de cálculos.
Multímetro
Un multímetro, también denominado polímetro,tester o multitester, es un instrumento
eléctrico portátil para medir directamente magnitudes eléctricas activas como corrientes y
potenciales (tensiones) o pasivas como resistencias, capacidades y otras. Las medidas pueden
realizarse para corriente continua o alterna y en varios márgenes de medida cada una. Los hay
analógicos y posteriormente se han introducido los digitales cuya función es la misma (con
alguna variante añadida).
Multímetro Digital
Están diseñados, según el modelo, para medir cantidades como: voltaje de corriente continua,
voltaje de corriente alterna, corrientes continua y alterna, temperatura, capacitancia,
5

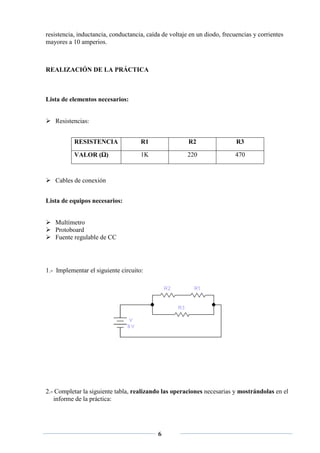

6. resistencia, inductancia, conductancia, caída de voltaje en un diodo, frecuencias y corrientes
mayores a 10 amperios.
REALIZACIÓN DE LA PRÁCTICA
Lista de elementos necesarios:
 Resistencias:
RESISTENCIA R1 R2 R3
VALOR (Ω) 1K 220 470
 Cables de conexión
Lista de equipos necesarios:
 Multímetro
 Protoboard
 Fuente regulable de CC
1.- Implementar el siguiente circuito:
2.- Completar la siguiente tabla, realizando las operaciones necesarias y mostrándolas en el
informe de la práctica:
6

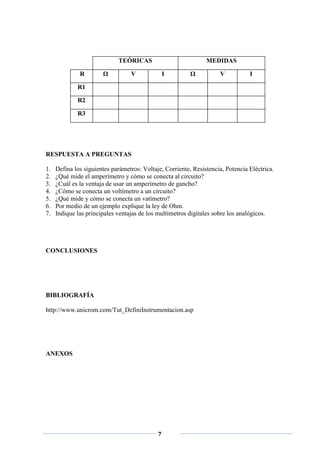

7. TEÓRICAS MEDIDAS
R Ω V I Ω V I
R1
R2
R3
RESPUESTA A PREGUNTAS
1. Defina los siguientes parámetros: Voltaje, Corriente, Resistencia, Potencia Eléctrica.
2. ¿Qué mide el amperímetro y cómo se conecta al circuito?
3. ¿Cuál es la ventaja de usar un amperímetro de gancho?
4. ¿Cómo se conecta un voltímetro a un circuito?
5. ¿Qué mide y cómo se conecta un vatímetro?
6. Por medio de un ejemplo explique la ley de Ohm.
7. Indique las principales ventajas de los multímetros digitales sobre los analógicos.
CONCLUSIONES
BIBLIOGRAFÍA
http://www.unicrom.com/Tut_DefiniInstrumentacion.asp
ANEXOS
7
