1. República Bolivariana de Venezuela
Instituto Universitario Politécnico.
“Santiago Nariño”
Escuela: Ingeniería Industrial.
Extensión San Cristóbal
Circuitos eléctricos:
Instrumentos de medición eléctrica
Alumno: Br. Medina Jhoan J.
Profesor: Ing. Sergio López

2. Instrumento de medición eléctrica.
Los instrumentos de medidas eléctricas son extraordinariamente
multiformes por su destino, diseño, principio de funcionamiento y
características técnicas. Para obtener fácilmente las características necesarias
y suficientes de cada instrumento se establece, mediante normas, un sistema
especial de marcado de los mismos.
Las características esenciales de los instrumentos de medidas eléctricas
están dadas por su principio de funcionamiento, tipo de corriente, destino y
sus particularidades de explotación.

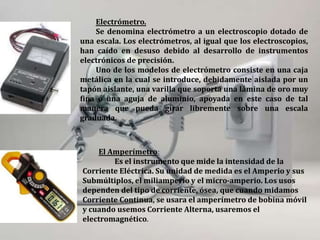

3. Electrómetro.
Se denomina electrómetro a un electroscopio dotado de
una escala. Los electrómetros, al igual que los electroscopios,
han caído en desuso debido al desarrollo de instrumentos
electrónicos de precisión.
Uno de los modelos de electrómetro consiste en una caja
metálica en la cual se introduce, debidamente aislada por un
tapón aislante, una varilla que soporta una lámina de oro muy
fina o una aguja de aluminio, apoyada en este caso de tal
manera que pueda girar libremente sobre una escala
graduada.
El Amperímetro:
Es el instrumento que mide la intensidad de la
Corriente Eléctrica. Su unidad de medida es el Amperio y sus
Submúltiplos, el miliamperio y el micro-amperio. Los usos
dependen del tipo de corriente, ósea, que cuando midamos
Corriente Continua, se usara el amperímetro de bobina móvil
y cuando usemos Corriente Alterna, usaremos el
electromagnético.

4. •Un galvanómetro:
Los galvanómetros son aparatos que se emplean para
indicar el paso de corriente eléctrica por un circuito y para la
medida precisa de su intensidad. Suelen estar basados en los
efectos magnéticos o térmicos causados por el paso de la
corriente.
Es capaz de detectar la presencia de pequeñas corrientes
en un circuito cerrado, y puede ser adaptado, mediante su
calibración, para medir su magnitud
Tipos de galvanómetro
Imán móvil: En un galvanómetro de imán móvil la aguja indicadora está
asociada a un imán que se encuentra situado en el interior de una bobina por la
que circula la corriente que tratamos de medir y que crea un campo
magnético que, dependiendo del sentido de la misma, produce una atracción o
repulsión del imán proporcional a la intensidad de dicha corriente.
Cuadro móvil: En el galvanómetro de cuadro móvil o bobina móvil, el efecto es
similar, difiriendo únicamente en que en este caso la aguja indicadora está
asociada a una pequeña bobina, por la que circula la corriente a medir y que se
encuentra en el seno del campo magnético producido por un imán fijo.

5. • El Voltímetro:
Es el instrumento que mide el valor de la tensión. Su
unidad básica de medición es el Voltio (V) con sus múltiplos:
el Megavoltio (MV) y el Kilovoltio (KV) y sub.-múltiplos como
el milivoltio (mV) y el micro voltio. Existen Voltímetros que
miden tensiones continuas llamados voltímetros de bobina
móvil y de tensiones alternas, los electromagnéticos.
Sus características son también parecidas a las del
galvanómetro, pero con una resistencia en serie.
•El Ohmímetro:
Un óhmetro u ohmímetro es un instrumento para medir la
resistencia eléctrica. Es un arreglo de los circuitos del
Voltímetro y del Amperímetro, pero con una batería y una
resistencia.

6. •Multímetro:
También denominado polímetro,tester o multitester, es un
instrumento eléctrico portátil para medir directamente
magnitudes eléctricas activas
como corrientes y potenciales (tensiones) o pasivas como
resistencias, capacidades y otras.
Tipos de Multímetro
El Multímetro analógico: Es el instrumento que utiliza en su funcionamiento los
parámetros del amperímetro, el voltímetro y el Ohmímetro. Las funciones son
seleccionadas por medio de un conmutador. Por consiguiente todas las medidas de
Uso y precaución son iguales y es multifuncional dependiendo el tipo de corriente
(C.C o C.A.)
El Multímetro Digital (DMM): Es el instrumento que puede medir el amperaje, el
voltaje y el Ohmiaje obteniendo resultados numéricos - digitales. Trabaja también
con los tipos de corriente

7. •Vatímetro:
Es un instrumento utilizado en la medición de potencia activa.
Un tipo de vatímetro muy difundido es el de tipo
electrodinámico, que se basa en la interacción entre corrientes
que circulan por bobinas dispuestas convenientemente. Es
posible la medición de potencia de señales de cualquier tipo
(forma de onda).
Los vatímetro electrónico: es un dispositivo pasivo, utilizado
en electricidad y electrónica, capaz de almacenar energía
sustentando un campo eléctrico.
• Fuentes de Poder
Son aparatos utilizados para darle una ganancia de
electricidad regulada a los instrumentos de medición según
resistencia (voltaje) e intensidad (amperaje). Las fuentes de
poder utilizadas en Laboratorios son extraíbles y portables, lo
cual hacen de este aparato algo bien práctico.
Se dividen en dos tipos, los completos y los prácticos según
la función o el Uso que tenga y son capaces de regular la salida
de ganancia según los parámetros ya nombrados con un
margen de error porcentual bajo para mejorar y dar practica
a ejercicios de medición.

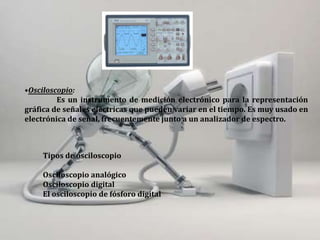

8. •Osciloscopio:
Es un instrumento de medición electrónico para la representación
gráfica de señales eléctricas que pueden variar en el tiempo. Es muy usado en
electrónica de señal, frecuentemente junto a un analizador de espectro.
Tipos de osciloscopio
Osciloscopio analógico
Osciloscopio digital
El osciloscopio de fósforo digital
