Este documento describe dos circuitos eléctricos que utilizan un pulsador y un transistor para encender y apagar una bombilla. El primer circuito enciende la bombilla cuando se presiona el pulsador, mientras que el segundo la apaga; también explica que un relé puede controlar circuitos de mayor potencia y que aunque el comportamiento del pulsador varía, el transistor cumple la misma función en ambos circuitos.

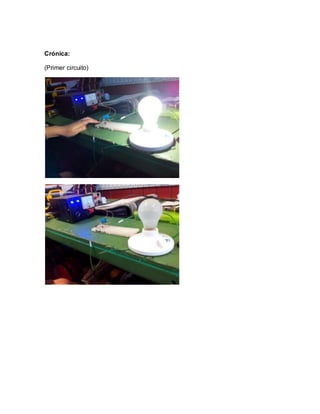

4. Crónica:
(Primer circuito)

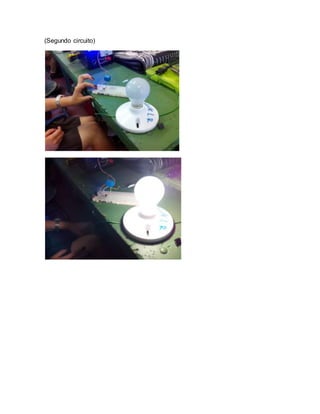

5. (Segundo circuito)

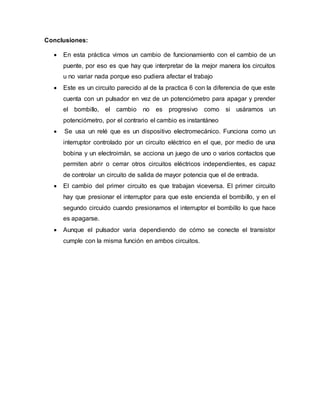

6. Conclusiones:
 En esta práctica vimos un cambio de funcionamiento con el cambio de un
puente, por eso es que hay que interpretar de la mejor manera los circuitos
u no variar nada porque eso pudiera afectar el trabajo
 Este es un circuito parecido al de la practica 6 con la diferencia de que este
cuenta con un pulsador en vez de un potenciómetro para apagar y prender
el bombillo, el cambio no es progresivo como si usáramos un
potenciómetro, por el contrario el cambio es instantáneo
 Se usa un relé que es un dispositivo electromecánico. Funciona como un
interruptor controlado por un circuito eléctrico en el que, por medio de una
bobina y un electroimán, se acciona un juego de uno o varios contactos que
permiten abrir o cerrar otros circuitos eléctricos independientes, es capaz
de controlar un circuito de salida de mayor potencia que el de entrada.
 El cambio del primer circuito es que trabajan viceversa. El primer circuito
hay que presionar el interruptor para que este encienda el bombillo, y en el
segundo circuido cuando presionamos el interruptor el bombillo lo que hace
es apagarse.
 Aunque el pulsador varia dependiendo de cómo se conecte el transistor
cumple con la misma función en ambos circuitos.
