1. Toma de tierra
La toma de tierra, también denominado hilo de tierra, toma de conexión a
tierra, puesta a tierra, pozo a tierra, polo a tierra, conexión a tierra,conexión de
puesta a tierra, o simplemente tierra, se emplea en las instalaciones eléctricas para
evitar el paso de corriente al usuario por un fallo del aislamiento de los conductores
activos.
La puesta a tierra es una unión de todos los elementos metálicos que,
mediante cables de sección suficiente entre las partes de una instalación y un conjunto
de electrodos, permite la desviación de corrientes de falta o de las descargas de tipo
atmosférico, y consigue que no se pueda dar una diferencia de potencial peligrosa en los
edificios, instalaciones y superficie próxima al terreno.
Elementos que forman una puesta a tierra
A los elementos que forman el conjunto de una puesta a tierra los podemos clasificar de la
siguiente forma:
 Tierra: Necesitamos un terreno que será capaz de disipar las energías que pueda
recibir.
 Toma de tierra: Esta es la instalación de conexión a tierra, consta de las siguientes
partes:
 Electrodos o picas (también llamados jabalinas): Partes metálicas enterradas.
 Línea de enlace con tierra: Conductor conectado a los electrodos.
 Bornes de puesta a tierra: conexión entre la línea de enlace y los distintos
conductores de protección.
 Conductores de protección: unen los distintos puntos de la instalación con la línea
de enlace.
Tipos de tierras
El sistema a tierra se divide en tres, diferenciándolos de la siguiente manera.
Sistema a tierra de corriente alterna
Es el más común, y que la podemos encontrar en edificios, hogares, producida por la
diferencia de voltaje o corriente que tienen los circuitos eléctricos que trabajan con este
voltaje alterno.

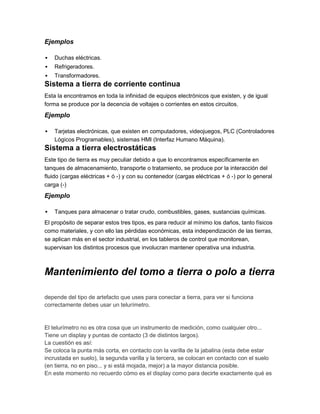

2. Ejemplos
 Duchas eléctricas.
 Refrigeradores.
 Transformadores.
Sistema a tierra de corriente continua
Esta la encontramos en toda la infinidad de equipos electrónicos que existen, y de igual
forma se produce por la decencia de voltajes o corrientes en estos circuitos.
Ejemplo
 Tarjetas electrónicas, que existen en computadores, videojuegos, PLC (Controladores
Lógicos Programables), sistemas HMI (Interfaz Humano Máquina).
Sistema a tierra electrostáticas
Este tipo de tierra es muy peculiar debido a que lo encontramos específicamente en
tanques de almacenamiento, transporte o tratamiento, se produce por la interacción del
fluido (cargas eléctricas + ó -) y con su contenedor (cargas eléctricas + ó -) por lo general
carga (-)
Ejemplo
 Tanques para almacenar o tratar crudo, combustibles, gases, sustancias químicas.
El propósito de separar estos tres tipos, es para reducir al mínimo los daños, tanto físicos
como materiales, y con ello las pérdidas económicas, esta independización de las tierras,
se aplican más en el sector industrial, en los tableros de control que monitorean,
supervisan los distintos procesos que involucran mantener operativa una industria.
Mantenimiento del tomo a tierra o polo a tierra
depende del tipo de artefacto que uses para conectar a tierra, para ver si funciona
correctamente debes usar un telurímetro.
El telurímetro no es otra cosa que un instrumento de medición, como cualquier otro...
Tiene un display y puntas de contacto (3 de distintos largos).
La cuestión es así:
Se coloca la punta más corta, en contacto con la varilla de la jabalina (esta debe estar
incrustada en suelo), la segunda varilla y la tercera, se colocan en contacto con el suelo
(en tierra, no en piso... y si está mojada, mejor) a la mayor distancia posible.
En este momento no recuerdo cómo es el display como para decirte exactamente qué es

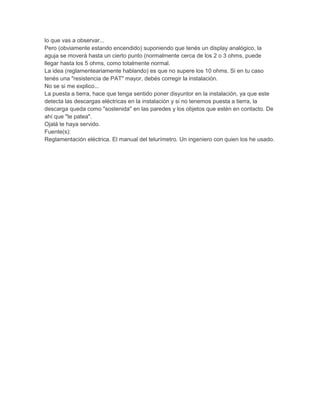

3. lo que vas a observar...
Pero (obviamente estando encendido) suponiendo que tenés un display analógico, la
aguja se moverá hasta un cierto punto (normalmente cerca de los 2 o 3 ohms, puede
llegar hasta los 5 ohms, como totalmente normal.
La idea (reglamenteariamente hablando) es que no supere los 10 ohms. Si en tu caso
tenés una "resistencia de PAT" mayor, debés corregir la instalación.
No se si me explico...
La puesta a tierra, hace que tenga sentido poner disyuntor en la instalación, ya que este
detecta las descargas eléctricas en la instalación y si no tenemos puesta a tierra, la
descarga queda como "sostenida" en las paredes y los objetos que estén en contacto. De
ahí que "te patea".
Ojalá te haya servido.
Fuente(s):
Reglamentación eléctrica. El manual del telurímetro. Un ingeniero con quien los he usado.
