Este documento presenta el informe de revisión del expediente técnico del proyecto "Mejoramiento de los servicios de educación Primaria de la I.E. 73004 José Antonio Encinas, en el barrio Señor de Huanca, Distrito de Moho, Provincia de Moho – Puno". El supervisor de obra identificó varias áreas que requieren mejoras, como la memoria descriptiva, especificaciones técnicas, presupuestos, cronograma y planos. Se recomienda devolver el expediente técnico al proyectista para correg

1. Municipalidad Provincial de Moho
“AÑO DE LA INVERSION PARA EL DESARROLLO RURAL Y LA SEGURIDAD ALIMENTARIA”
Moho,14 deAgosto del2013.
INFORME Nº 001-2013-OIDUR/MPM.-
Señor : Abog. Alvaro PERALTA TURPO.
Alcalde de la Municipalidad Provincial de Moho.
Atención :
Asunto : Revisión de Expediente Técnico.
Referencia : Proyecto “Mejoramiento de los servicios de educación Primaria de la I.E. 73004 José
Antonio Encinas, en el barrio Señor de Huanca, Distrito de Moho, Provincia de Moho – Puno”
Por medio de la presente me dirijo a usted con la finalidad de informar sobre la Revisión del
ExpedienteTécnico del Proyecto de la referencia, que se me ha encargado, en mi condición de Supervisor
de Obra, para lo cual se tiene lo siguiente:
1. DATOS DEL PROYECTO.
Proyectista : Ing. Juan Fernando Condori Alanoca
Reg. CIP Nº 143978
El Proyecto materia de la presente revisión se encuentra ubicado en:
- Localidad : Moho
- Distrito : Moho
- Provincia : Moho
- Región : Puno
2. RESULTADOS DE LA REVISION DEL EXPEDIENTE TECNICO.
2.1. Nombre del Proyecto y Código Snip.
En el banco de proyectos está inscrito el proyecto con CODIGO 253776 y el nombre es
“Mejoramiento delosserviciosdeeducaciónPrimaria delaI.E. 73004JoséAntonio Encinas,
en el barrio Señor de Huanca, Distrito de Moho, Provincia de Moho – Puno”. Por lo que se
recomienda utilizar el nombre registrado en el SNIP.
2.2. Revisión de la Memoria Descriptiva:
La memoria descriptiva, debe considerar información referente a la existencia de construcciones
actuales,así comosedebeindicarclaraydefinidamentelasmetasdelproyectocomo son: Áreas de
Intervención, Longitud de metros lineales de cerco perimétrico, Equipamiento y otros. Asi como
completarlainformaciónreferenteala programaciónarquitectónica,criteriosdediseño (Por ser esta
de índole educativa), describir el diseño arquitectónico, estructural e instalaciones sanitarias.
Debe indicarse canteras de agregados, tanto para materiales de relleno, como hormigón, arena
gruesa, arena fina, mediante croquis de ubicación.

2. Municipalidad Provincial de Moho

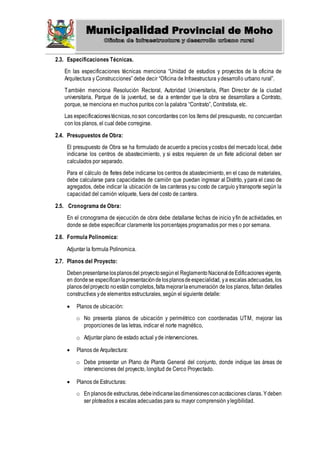

2.3. Especificaciones Técnicas.
En las especificaciones técnicas menciona “Unidad de estudios y proyectos de la oficina de
Arquitectura y Construcciones” debe decir “Oficina de Infraestructura ydesarrollo urbano rural”.
También menciona Resolución Rectoral, Autoridad Universitaria, Plan Director de la ciudad
universitaria, Parque de la juventud, se da a entender que la obra se desarrollara a Contrato,
porque, se menciona en muchos puntos con la palabra “Contrato”, Contratista, etc.
Las especificacionestécnicas,noson concordantes con los ítems del presupuesto, no concuerdan
con los planos, el cual debe corregirse.
2.4. Presupuestos de Obra:
El presupuesto de Obra se ha formulado de acuerdo a precios ycostos del mercado local, debe
indicarse los centros de abastecimiento, y si estos requieren de un flete adicional deben ser
calculados por separado.
Para el cálculo de fletes debe indicarse los centros de abastecimiento, en el caso de materiales,
debe calcularse para capacidades de camión que puedan ingresar al Distrito, ypara el caso de
agregados, debe indicar la ubicación de las canteras ysu costo de carguío ytransporte según la
capacidad del camión volquete, fuera del costo de cantera.
2.5. Cronograma de Obra:
En el cronograma de ejecución de obra debe detallarse fechas de inicio yfin de actividades, en
donde se debe especificar claramente los porcentajes programados por mes o por semana.
2.6. Formula Polinomica:
Adjuntar la formula Polinomica.
2.7. Planos del Proyecto:
Debenpresentarselosplanosdel proyectosegúnel ReglamentoNacionaldeEdificacionesvigente,
en dondese especificanlapresentacióndelosplanosdeespecialidad, ya escalas adecuadas, los
planosdelproyecto noestán completos,faltamejorarlaenumeración de los planos, faltan detalles
constructivos yde elementos estructurales, según el siguiente detalle:
 Planos de ubicación:
o No presenta planos de ubicación y perimétrico con coordenadas UTM, mejorar las
proporciones de las letras, indicar el norte magnético,
o Adjuntar plano de estado actual yde intervenciones.
 Planos de Arquitectura:
o Debe presentar un Plano de Planta General del conjunto, donde indique las áreas de
intervenciones del proyecto, longitud de Cerco Proyectado.
 Planos de Estructuras:
o En planosde estructuras,debeindicarselasdimensionesconacotaciones claras. Ydeben
ser ploteados a escalas adecuadas para su mayor comprensión ylegibilidad.

3. Municipalidad Provincial de Moho
o Las especificaciones técnicas en el plano no coinciden con otras láminas, yno coinciden
con las especificaciones técnicas del expediente.
 Planos de Instalaciones Sanitarias:
o Debe presentar planos de evacuación de aguas pluviales con sentidos de flujos de las
cunetas ylas canaletas de concreto.
 Planos de Detalles:
o Deben indicarse los detalles constructivos a escalas adecuadas.
2.8. Estudio de Suelos:
 Se menciona el estudio de suelos, adjuntar con fotografías.
3. CONCLUSIONES Y RECOMENDACIONES.
Primeramentesedebemejorarlapresentacióndeplanoscon toda la información necesaria ypresentar
los dibujosaescalasadecuadasylegibles,ya queexistenconfusionesencada plano por el mal trazado
de laslíneas de dibujo,y ajustarsea las normasy diseñosegúnnormas vigentes, Reglamento Nacional
de Edificaciones.
El resultado de la Revisión del Expediente Técnico determina que se deben levantar todas las
observaciones y completar las recomendaciones, para proseguir con la revisión yaprobación final del
Expediente Técnico, a ser considerado mediante Acuerdo de Concejo Distrital, por lo tanto se
recomiendadevolverel expedientetécnicoalproyectistaya quebajoestas condiciones no es posible su
aprobación.
Es cuanto informa a usted para su conocimiento ylos fines que considere pertinentes.
Atentamente,
