El documento presenta el proyecto de una maqueta de la Torre de Cali realizada por un grupo de estudiantes. El proyecto incluye la construcción de la torre y una puerta eléctrica funcional. El grupo pasó por varias etapas como la lluvia de ideas, diseño previo y definitivo, y construcción de la maqueta. Finalmente, presentan el presupuesto y una evaluación del proceso y resultados obtenidos.

1. PROYECTO-PUERTA ELECTRICA
INTEGRANTES:
FABIO DIOSA
ELIZABETH CAMACHO
ANGELICA BALANTA
BRAYAN GALVEZ
MARIA DEL MAR GARCIA
ANGIE YANGUATIN
INSTITUCIÓN EDUCATIVA
LICEO DEPARTAMENTAL
SANTIAGO DE CALI
2017

2. PROYECTO-PUERTA ELECTRICA
INTEGRANTES:
FABIO DIOSA
ELIZABETH CAMACHO
ANGELICA BALANTA
BRAYAN GALVEZ
MARIA DEL MAR GARCIA
ANGIE YANGUATIN
trabajo escrito para la asignatura
tecnología
profesor
GUILLERMO MONDRAGON
lic.
grado
10-2
INSTITUCIÓN EDUCATIVA
LICEO DEPARTAMENTAL
SANTIAGO DE CALI
2017
TABLA DE CONTENIDO
Pag

3. 1. introducción……………………………………………………………………………4
2. Planteamiento del problema ………………………………………………………...4
3. Lluvia de ideas………………………………………………………………………...4
4. Diseño previo ………………………………………………………………………....5
5. Diseño definitivo ……………………………………………………………………...5
6. Cambios realizados sobre la primera idea ……………………………………….. 6
7. Caracteristicas tecnologicas ………………………………………………………...6
8. Presupuesto……………………………………………………………………………7
9. Evaluación y valoración…………………………………………………...………….8
INTRODUCCIÓN
mediante la realización de este informe técnico el grupo tiene la intención de mostrar los
procesos empleados para la elaboración del circuito el eléctrico de puerta, y la maqueta de

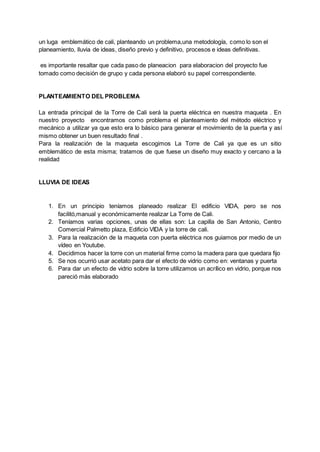

4. un luga emblemático de cali, planteando un problema,una metodología, como lo son el
planeamiento, lluvia de ideas, diseño previo y definitivo, procesos e ideas definitivas.
es importante resaltar que cada paso de planeacion para elaboracion del proyecto fue
tomado como decisión de grupo y cada persona elaboró su papel correspondiente.
PLANTEAMIENTO DEL PROBLEMA
La entrada principal de la Torre de Cali será la puerta eléctrica en nuestra maqueta . En
nuestro proyecto encontramos como problema el planteamiento del método eléctrico y
mecánico a utilizar ya que esto era lo básico para generar el movimiento de la puerta y así
mismo obtener un buen resultado final .
Para la realización de la maqueta escogimos La Torre de Cali ya que es un sitio
emblemático de esta misma; tratamos de que fuese un diseño muy exacto y cercano a la
realidad
LLUVIA DE IDEAS
1. En un principio teníamos planeado realizar El edificio VIDA, pero se nos
facilitó,manual y económicamente realizar La Torre de Cali.
2. Teníamos varias opciones, unas de ellas son: La capilla de San Antonio, Centro
Comercial Palmetto plaza, Edificio VIDA y la torre de cali.
3. Para la realización de la maqueta con puerta eléctrica nos guiamos por medio de un
vídeo en Youtube.
4. Decidimos hacer la torre con un material firme como la madera para que quedara fijo
5. Se nos ocurrió usar acetato para dar el efecto de vidrio como en: ventanas y puerta
6. Para dar un efecto de vidrio sobre la torre utilizamos un acrílico en vidrio, porque nos
pareció más elaborado

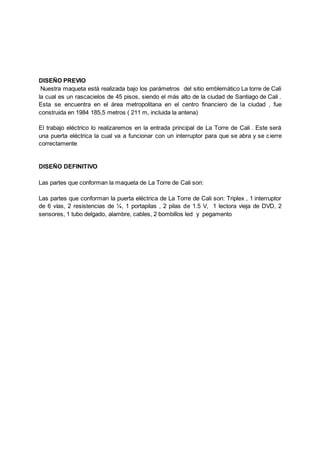

5. DISEÑO PREVIO
Nuestra maqueta está realizada bajo los parámetros del sitio emblemático La torre de Cali
la cual es un rascacielos de 45 pisos, siendo el más alto de la ciudad de Santiago de Cali .
Esta se encuentra en el área metropolitana en el centro financiero de la ciudad , fue
construida en 1984 185,5 metros ( 211 m, incluida la antena)
El trabajo eléctrico lo realizaremos en la entrada principal de La Torre de Cali . Este será
una puerta eléctrica la cual va a funcionar con un interruptor para que se abra y se cierre
correctamente
DISEÑO DEFINITIVO
Las partes que conforman la maqueta de La Torre de Cali son:
Las partes que conforman la puerta eléctrica de La Torre de Cali son: Triplex , 1 interruptor
de 6 vías, 2 resistencias de ¼, 1 portapilas , 2 pilas de 1.5 V, 1 lectora vieja de DVD, 2
sensores, 1 tubo delgado, alambre, cables, 2 bombillos led y pegamento

6. PROCESO DE LAFASE DE CONSTRUCCIÓN Y MONTAJE
Pasos para la construcción y montaje de la maqueta:
1. Verificar que estén todos los materiales
2. Colocar las medidas requeridas para la torre de Cali en la base
3. Cortar palos de balso para colocarlos como columnas y darle estabilidad a la Torre.
4. Luego comenzar a armar la torre con sus paredes y demás.
5. Instalar la puerta eléctrica previamente hecha a la medida para la maqueta.
6. Pintar en conjunto la maqueta con sus respectivos colores y hacer los detalles que la
caracterizan.
7. Verificar el correcto funcionamiento de la puerta y la correcta estructura de la torre.
8. FIN
CAMBIOS REALIZADOS SOBRE LAPRIMERAIDEA
como primera idea de la maqueta teníamos visualizado otro sitio emblemático que era el
edificio vida, decidimos cambiar el sitio por cuestiones economicas y tecnicas, tambien se
tenía planteado hacer la puerta eléctrica de 7 cm de alto y 5 cm de ancho, pero decidimos
cambiar las medidas ya que quedaba muy pequeña y se nos dificulta más para el desarrollo
del proyecto.
CARACTERÍSTICAS TECNOLÓGICAS
Requisitos: los requisitos para la elaboración de la puerta eléctrica son que deben de
contener operadores mecánicos , 2 tipos de movimiento , 1 dispositivo de control y 1 motor
eléctrico .
Operadores mecánicos: son aquellos que van conectados entre sí para permitir el
funcionamiento de la máquina , teniendo en cuenta la fuerza que se ejerce sobre ellos .
Estos convierten la fuerza en movimiento.
Dispositivo de control: Es el que permite al sistema operativo actuar según la orden de una
persona generada por el interruptor.
Motor eléctrico : Es aquel que transforma la energía eléctrica en energía mecánica por
medio de la repulsión que presenta un objeto metálico, cargado eléctricamente ante un imán
permanente.

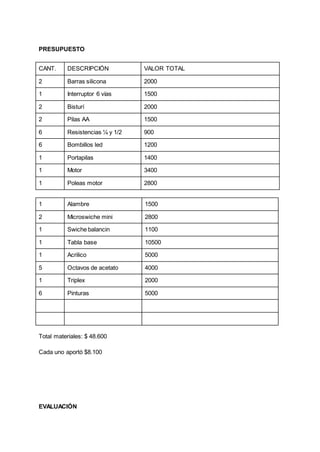

7. PRESUPUESTO
CANT. DESCRIPCIÓN VALOR TOTAL
2 Barras silicona 2000
1 Interruptor 6 vías 1500
2 Bisturí 2000
2 Pilas AA 1500
6 Resistencias ¼ y 1/2 900
6 Bombillos led 1200
1 Portapilas 1400
1 Motor 3400
1 Poleas motor 2800
1 Alambre 1500
2 Microswiche mini 2800
1 Swiche balancin 1100
1 Tabla base 10500
1 Acrilico 5000
5 Octavos de acetato 4000
1 Triplex 2000
6 Pinturas 5000
Total materiales: $ 48.600
Cada uno aportó $8.100
EVALUACIÓN

8. a) Valoración de los procesos realizados:
Al momento de realizar la actividad se deben tener en cuenta diferentes métodos para
diseñar la puerta eléctrica, escoger el lugar emblemático de Cali, los materiales para su
realización y diseño. Un aspecto positivo fue que al momento de reunirnos y planear todos
llegamos a un acuerdo para la realización de la maqueta.
b) Los resultados obtenidos:
Los resultados obtenidos durante la realización de esta actividad en grupo concordamos
que eran lo esperado, pues conseguimos los siguientes logros: realización y funcionamiento
del mecanismo de la puerta eléctrica la cual con ayuda de Elizabeth Camacho logramos su
correcto funcionamiento después de pequeños errores al momento realizar. Con respecto a
la maqueta en general todos aportamos a su realización, diseño y pintura.
Debilidades y fortalezas de la actividad.
Fortalezas: nuestro trabajo en equipo y capacidades de ponernos de acuerdo para la
planeación y la resolución de problemas que se presenta a la hora de elaborar un circuito
eléctrico nos ayudó a tener los resultados esperados.
Debilidades: uno de los mayores conflictos pudo haber sido el momento de la entrega del
dinero, pues no todos estuvieron de acuerdo con los gastos que se tuvieron, sin embargo se
solucionó. Además que acordar un tiempo para reunirse que nos conviniera a todos.
