1. Diseño y construcción de una puerta accionada por un motor eléctrico con su respectiva
maqueta.
Brandon Silva Marín
Katherine Ospina Trujillo
Laura Beltrán Solarte
Luisa Vallejo Sepúlveda
Ronald David Tenorio Bravo
I.E Liceo Departamental
Tecnología y Sistemas
Santiago de cali
Junio 2014

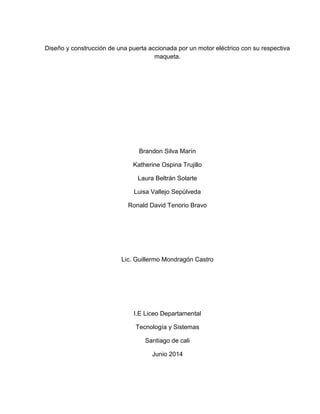

2. Diseño y construcción de una puerta accionada por un motor eléctrico con su respectiva
maqueta.
Brandon Silva Marín
Katherine Ospina Trujillo
Laura Beltrán Solarte
Luisa Vallejo Sepúlveda
Ronald David Tenorio Bravo
Lic. Guillermo Mondragón Castro
I.E Liceo Departamental
Tecnología y Sistemas
Santiago de cali
Junio 2014

3. Contenido
-Introducción
-Lluvia de ideas
-Fases de construcción (fotos)
-Materiales, herramientas y presupuesto
-Evaluación.

4. INTRODUCCION
En el siguiente trabajo se presenta el diseño y construcción de una puerta accionada
por un motor eléctrico, con su respectiva maqueta, con los problemas que se nos
presentaron al construirla, como la construimos, mostrando paso a paso su
construcción por medio de fotos, mostraremos que tipo de circuito eléctrico utilizamos
para el funcionamiento mecánico de la puerta, también se expondrá el costo total que
se necesitó para la realización de la maqueta, por ultimo presentaremos como
resolvimos los problemas presentados y las conclusiones a las que llegamos en la
realización del trabajo.

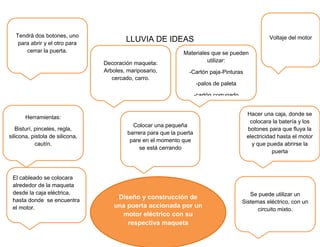

5. LLUVIA DE IDEAS
Hacer una caja, donde se
colocara la batería y los
botones para que fluya la
electricidad hasta el motor
y que pueda abrirse la
puerta
Herramientas:
Bisturí, pinceles, regla,
silicona, pistola de silicona,
cautín.
Colocar una pequeña
barrera para que la puerta
pare en el momento que
se está cerrando
Diseño y construcción de
una puerta accionada por un
motor eléctrico con su
respectiva maqueta
Se puede utilizar un
Sistemas eléctrico, con un
circuito mixto.
El cableado se colocara
alrededor de la maqueta
desde la caja eléctrica,
hasta donde se encuentra
el motor.
Voltaje del motor
Materiales que se pueden
utilizar:
-Cartón paja-Pinturas
-palos de paleta
-cartón corrugado
Tendrá dos botones, uno
para abrir y el otro para
cerrar la puerta.
Decoración maqueta:
Arboles, mariposario,
cercado, carro.

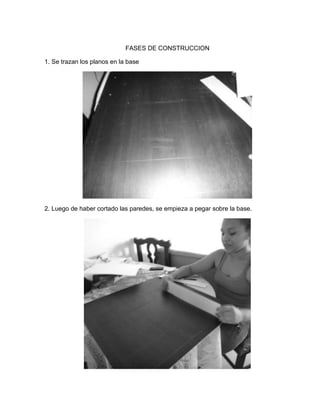

6. FASES DE CONSTRUCCION
1. Se trazan los planos en la base
2. Luego de haber cortado las paredes, se empieza a pegar sobre la base.

7. 3. Se utiliza la silicona para unir las partes.
4. Se construye segundo piso.

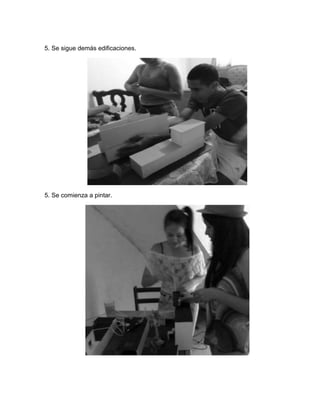

8. 5. Se sigue demás edificaciones.
5. Se comienza a pintar.

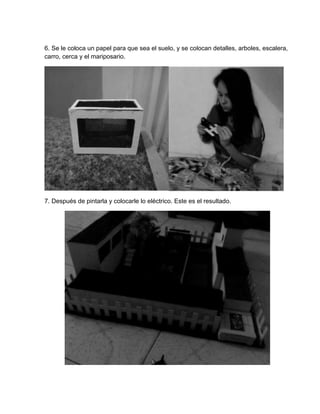

9. 6. Se le coloca un papel para que sea el suelo, y se colocan detalles, arboles, escalera,
carro, cerca y el mariposario.
7. Después de pintarla y colocarle lo eléctrico. Este es el resultado.

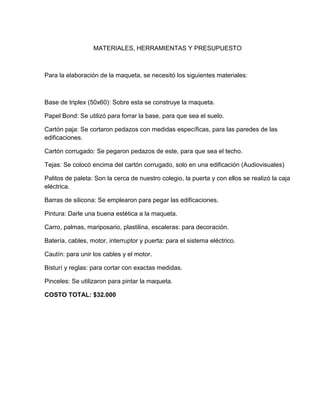

10. MATERIALES, HERRAMIENTAS Y PRESUPUESTO
Para la elaboración de la maqueta, se necesitó los siguientes materiales:
Base de triplex (50x60): Sobre esta se construye la maqueta.
Papel Bond: Se utilizó para forrar la base, para que sea el suelo.
Cartón paja: Se cortaron pedazos con medidas específicas, para las paredes de las
edificaciones.
Cartón corrugado: Se pegaron pedazos de este, para que sea el techo.
Tejas: Se colocó encima del cartón corrugado, solo en una edificación (Audiovisuales)
Palitos de paleta: Son la cerca de nuestro colegio, la puerta y con ellos se realizó la caja
eléctrica.
Barras de silicona: Se emplearon para pegar las edificaciones.
Pintura: Darle una buena estética a la maqueta.
Carro, palmas, mariposario, plastilina, escaleras: para decoración.
Batería, cables, motor, interruptor y puerta: para el sistema eléctrico.
Cautín: para unir los cables y el motor.
Bisturí y reglas: para cortar con exactas medidas.
Pinceles: Se utilizaron para pintar la maqueta.
COSTO TOTAL: $32.000

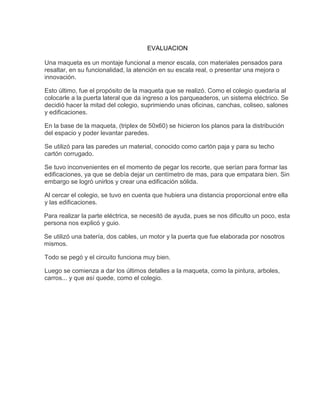

11. EVALUACION
Una maqueta es un montaje funcional a menor escala, con materiales pensados para
resaltar, en su funcionalidad, la atención en su escala real, o presentar una mejora o
innovación.
Esto último, fue el propósito de la maqueta que se realizó. Como el colegio quedaría al
colocarle a la puerta lateral que da ingreso a los parqueaderos, un sistema eléctrico. Se
decidió hacer la mitad del colegio, suprimiendo unas oficinas, canchas, coliseo, salones
y edificaciones.
En la base de la maqueta, (triplex de 50x60) se hicieron los planos para la distribución
del espacio y poder levantar paredes.
Se utilizó para las paredes un material, conocido como cartón paja y para su techo
cartón corrugado.
Se tuvo inconvenientes en el momento de pegar los recorte, que serían para formar las
edificaciones, ya que se debía dejar un centímetro de mas, para que empatara bien. Sin
embargo se logró unirlos y crear una edificación sólida.
Al cercar el colegio, se tuvo en cuenta que hubiera una distancia proporcional entre ella
y las edificaciones.
Para realizar la parte eléctrica, se necesitó de ayuda, pues se nos dificulto un poco, esta
persona nos explicó y guio.
Se utilizó una batería, dos cables, un motor y la puerta que fue elaborada por nosotros
mismos.
Todo se pegó y el circuito funciona muy bien.
Luego se comienza a dar los últimos detalles a la maqueta, como la pintura, arboles,
carros... y que así quede, como el colegio.
