Este documento presenta tres informes técnicos sobre prácticas realizadas en un curso de Principios Eléctricos y Aplicaciones Digitales. La primera práctica describe cómo elaborar cables con caimanes y bananas soldando cables a los terminales. La segunda práctica involucra mediciones de circuitos en serie y paralelo usando resistencias y LEDs. La tercera práctica describe el desarrollo de una fuente de voltaje regulada usando un regulador, transformador, diodos y capacitores.

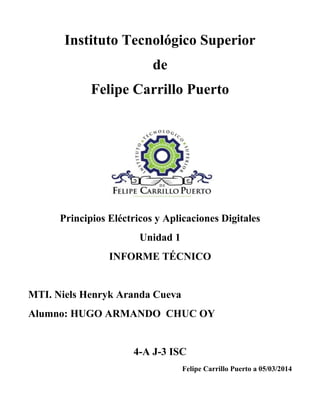

1. Instituto Tecnológico Superior
de
Felipe Carrillo Puerto
Principios Eléctricos y Aplicaciones Digitales
Unidad 1
INFORME TÉCNICO
MTI. Niels Henryk Aranda Cueva
Alumno: HUGO ARMANDO CHUC OY
4-A J-3 ISC
Felipe Carrillo Puerto a 05/03/2014

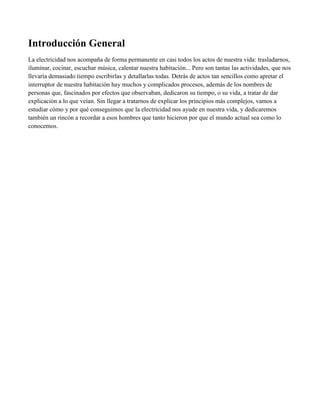

2. Introducción General
La electricidad nos acompaña de forma permanente en casi todos los actos de nuestra vida: trasladarnos,
iluminar, cocinar, escuchar música, calentar nuestra habitación... Pero son tantas las actividades, que nos
llevaría demasiado tiempo escribirlas y detallarlas todas. Detrás de actos tan sencillos como apretar el
interruptor de nuestra habitación hay muchos y complicados procesos, además de los nombres de
personas que, fascinados por efectos que observaban, dedicaron su tiempo, o su vida, a tratar de dar
explicación a lo que veían. Sin llegar a tratarnos de explicar los principios más complejos, vamos a
estudiar cómo y por qué conseguimos que la electricidad nos ayude en nuestra vida, y dedicaremos
también un rincón a recordar a esos hombres que tanto hicieron por que el mundo actual sea como lo
conocemos.

3. Informe Técnico
Practica 1: Elaboración de cables caimanes y bananas
1. El primer paso para crear los cables con caimanes y bananas es primero tener a la mano
toda la herramienta necesaria para su elaboración, los cuales son:
-Cautín
-Pasta
-Soldadura (estaño)
-Los caimanes
-Las bananas
-Pinza de punta
-Pinza de corte
-Y por si acaso una lija
Una vez teniendo esas
herramientas ahora se
procede a lijar los lados
donde va a pasar la
soldadura, en cada una de
las bananas y caimanes, la
razón por la que se lija es
que algunos materiales
vienen con un tipo de
metal especial que hace
que no se corra la
soldadura y se hagan
bolas o grumos, pero las comerciales mayormente vienen como brillantes, el cual hace que se
escurra y se lija para que quede rasposo y de esa misma manera se
pueda trabajar.
Otro paso es que hay que pelar los
extremos de los cables dejando
una pequeña punta de cobre para
amarrar en los lados del caimán o
en su caso la banana, una vez
pelados los cables se procede a
calentar
el
cautín
que
dependiendo la marca del cautín es el tiempo que tarda en calentarse
algunos se calientan más rápidos que otros, una vez listo el cautín
con la pinza de punta con la ayuda del compañeros puede agarrar el
caimán o banana para que este mismo no se mueva y sea mucho
más fácil poder soldarlo, hay que tener en cuenta, que cuando se está soldando hay que

4. hacer un baño de estaño en la punta del cautín al igual que un poco de pasta lo que hace la
pasta es que deja que el estaño se pegue a la punta del cautín y sea más fácil ponerlo en
cambio si se hace en seco no agarra nada y será más laborioso trabajar de esa manera,
ahora cuando se esté soldando hay que bañar de estaño el caimán para que el mismo se
sujete muy bien al cable eso evitara que se desprenda o haga algún falso contacto al
momento de utilizarlo.
Una vez finalizado con el
caimán se prosigue a hacer la
banana que es un poco mas
laboriosa porque solamente
contiene un pequeño orificio el
cual hay que poner el cable y
poner estaño a su vez pero
que no caiga mucho liquido de
la pasta al fondo ya que de esa manera podrá dañar la banana, una
vez preparado todo lo necesario, con la ayuda de un compañero
agarra de un extremo con la pinza de punta la banana y así el otro
podrá soldar de una mejor manera, con mucho cuidado se deja caer
una gota de soldadura y luego se pone el cable para que se pegue si
todo salió de manera exitosa el cable no se estará desprendiendo o
en su caso que no entre el protector de la banana donde se enrosca
una vez finalizado con todo el proceso sigue checar que cada uno de
los caimanes y bananas tengan continuidad la razón por la que se
hace es que si logran tener continuidad nos indica que la corriente pasara de una menara
exitosa a través del cable, en caso contrario ósea que no suene se tendrá que hacer un nuevo
cable o revisar donde estuvo la falla al momento de soldar.
Practica dos: Mediciones (Serie y en Paralelo)
Para la realización de esta práctica se necesitaron:
-Resistencias de 100, 220,50 ohms
-Protoboard
-Cable de red UPT Cat 5.
-Leds
-Pilas y cargador
-Voltímetro
Para la realización de esta práctica construimos los circuitos en paralelo y en serie pero
primeramente realizamos cálculos de manera manual con la ley de Ohm y la ley de

5. Kirchoffesto se realizó para saber que resistencia utilizar en los circuitos para después hacer
las mediciones con un voltímetro y ver la diferencia de voltaje que obtuvimos con los cálculos
realizados a mano y con los resultados que obtuvimos con le voltímetro.
La práctica consistía en diseñar un circuito para poder encender 2 leds de las cuales tuvimos
que calcular la resistencia que íbamos a utilizar así como el diseño que implementaríamos
para que los leds no se quemen o que no se puedan prender por la resistencia que pongamos
ya que si ponemos una resistencia de mayor ohms de lo que necesitamos los leds no podrán
encender ya que no llegaría el voltaje necesario y en el caso de la practica íbamos a usar una
batería de 9v y en los leds necesitaba entrar un voltaje de 5v es decir 2.5 por ambos leds. Al
realizar los cálculos a mano nos dio que necesitábamos usar una resistencia de 200 ohms y
esta forma el voltaje que llegaría en los leds sería de 5v.
Para calcular el voltaje, la resistencia y la corriente que corría en el circuito usamos un
voltímetro y para usar el voltímetro usamos este método:
-Para medir intensidad de corriente, el circuito debe abrirse para permitir que el amperímetro
se conecte en serie.
-Para medir diferencia de potencial (voltaje), el circuito no se cambia: el voltímetro se conecta
en paralelo con el componente del circuito.
-Para medir resistencia, el componente debe ser quitado por completo del circuito

6. Práctica 3: Fuente de voltaje
Materiales:
1 Regulador TL7805
1 Transformador 120v-6v
4 Diodos 1N4001
1 Led 3v
1 resistencia de 100 ohm
2 Capacitores de 2000 Mf
Desarrollo
Lo primero que se hizo antes de comenzar a construir la fuente de voltaje es hacer los debidos
cálculos, con el objetivo de que al momento de hacer la compra de los materiales no haya
alguna falla o que alguno no nos funcione, primero se tuvo que leer un poco de teoría para
que de esa manera se tenga los conocimientos necesarios acerca de las leyes, los distintos
tipos de componentes que se utilizan en un diseño de una fuente, etc., una vez teniendo todo
eso y ya elaborados los cálculos que sean necesarios se prosiguió a hacer el diseño donde se
pondrá en una tarjeta de cobre la cual nos servirá para elaborar la fuente de voltaje, el diseño
tiene con objetivo principal, dibujar los componentes en una escala real para poder acomodar
cada componente en un espacio y así ver si todos lograron entrar sin ninguna dificultad ya que
sin este proceso al momento de hacerlo directo en la tarjeta puede que salga mal o no entren
todos los componentes etc., luego de tener el diseño listo se prosiguió a dibujarlo a lápiz en la
tarjeta química , luego de tener el diseño se le mostro al docente para que el calificara y
revisara si el circuito estaba bien enlazado y no tuviera alguna falla, una vez que el docente
haya aprobado que estaba bien el circuito lo que prosiguió es dibujarlo pero ahora con plumón
permanente, el cual debió de haberse remarcado lo mejor posible ya que ello cubría el camino
de cobre a utilizar, igual se tenían que hacer grande los huecos donde se iba a perforar para
que la broca no rompa o pase de mas el camino de cobre ya que si quitaba un pedazo de
cobre este ya no tenía continuidad y por lo tanto ya estaba fallado, aunque tenía solución en
ponerle un poco de soldadura pero eso arruinaría el diseño limpio, después de remarcarlo se
colocó la tarjeta en una solución de cloruro ferroso el cual ayudaba a eliminar el cobre que era
incensario y solo queden los caminos que necesitemos, se coloco la tarjeta en una tasita o en
un plato luego alguno de los integrantes para acelerar el proceso de limpiado tenía que mover
ocasionalmente el liquido, igual se tenía que colocar cada determinado tiempo en agua para
que así mismo suelte el liquido y se colocaba de nuevo en el liquido y así se repetían los
pasos sucesivamente, luego pasado los quince o veinte minutos se saca del liquido se seca
con un trapo limpio la tarjeta del circuito y se prosigue a ponerle el spray de limpiador de
circuitos para remover el plumón se le echa el liquido encima del circuito con frecuencia y
después de ver que se haya removido todo se limpia con un trapo o papel, luego de haber
terminado lo que siguió es perforar los puntos marcados anteriormente, pero con mucho
cuidado para evitar pasar y perforar de mas y luego puede que falle el circuito, una vez

7. elaborados los huecos con el multímetro se probóla continuidad y que todo esté en orden
después se colocaron los componentes y se checo que cada uno tuviera continuidad con el
otro, una vez probado que todo funcionaba correctamente lo que prosiguió es soldarlo, eso si
al momento de soldarlo se tenía que hacer con mucho cuidado ya que si la soldadura tocaba
un camino distinto era un grave problema ya que podría hacer corto y otro inconveniente era
que si caía mucha soldadura era casi imposible quitarlo ya que se bañaba completamente y si
se quería quitar se expandía mas y mas una decisión precisa era hacer otra tarjeta.

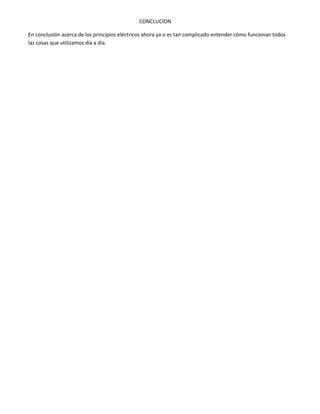

8. CONCLUCION
En conclusión acerca de los principios eléctricos ahora ya o es tan complicado entender cómo funcionan todos
las cosas que utilizamos día a día.
