Este documento describe un tester de cable UTP. Explica que los cables UTP son comúnmente usados para transmitir datos entre computadoras y a Internet. Luego, detalla los materiales necesarios para construir un circuito que pueda probar si los cables UTP están haciendo una buena conexión. Finalmente, provee instrucciones paso a paso para construir el circuito en una placa y usarlo para probar cables UTP.

1. FIBRA OPTICA
TESTER DE CABLE UTP

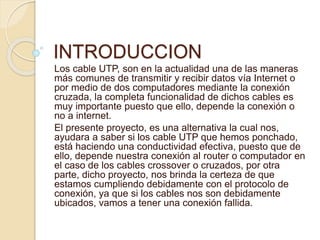

2. INTRODUCCION
Los cable UTP, son en la actualidad una de las maneras
más comunes de transmitir y recibir datos vía Internet o
por medio de dos computadores mediante la conexión
cruzada, la completa funcionalidad de dichos cables es
muy importante puesto que ello, depende la conexión o
no a internet.
El presente proyecto, es una alternativa la cual nos,
ayudara a saber si los cable UTP que hemos ponchado,
está haciendo una conductividad efectiva, puesto que de
ello, depende nuestra conexión al router o computador en
el caso de los cables crossover o cruzados, por otra
parte, dicho proyecto, nos brinda la certeza de que
estamos cumpliendo debidamente con el protocolo de
conexión, ya que si los cables nos son debidamente
ubicados, vamos a tener una conexión fallida.

3. MATERIALES
NECESARIOS:
- 1 Soldador de punta fina y un poco de estaño.
- 1 Taladrador y un par de brocas.
- 1 Trozo (80 cms) de cable fino.
- 1 Caja de PVC pequeña (p.e. 85x55x30 mm. Largo-ancho-alto).
- 1 Interruptor pequeño (p.e. 250v/3Amp.).
- 16 Leds (Iguales o de distintos colores).
-16 Leds 1n4148
- 16 Resistencias de 220 Ω (Ohmios).
- 2 Conectores RJ45 hembras (A ser posible tipo socket).
- 1 Pila eléctrica de 9 voltios.
-- CI 4017
-- CI555
-- 1poten .de 100KΩ
-- cap. De 10µf
-1 resistencia de 1K Ω

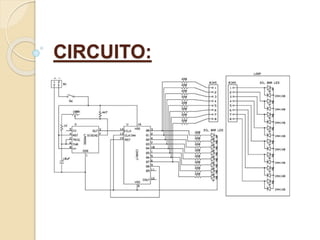

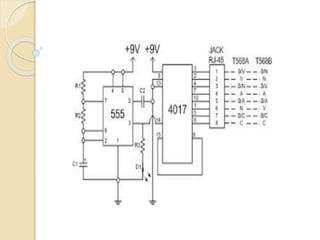

4. CIRCUITO:

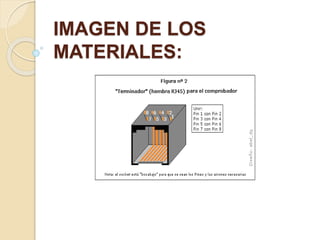

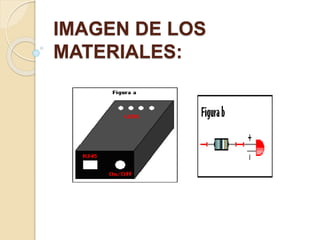

5. IMAGEN DE LOS
MATERIALES:

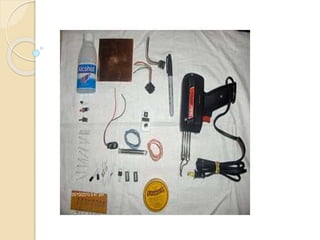

6. IMAGEN DE LOS
MATERIALES:

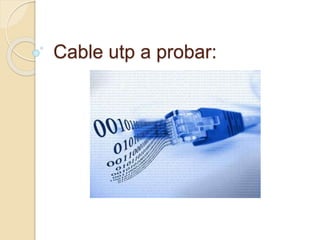

7. Cable utp a probar:

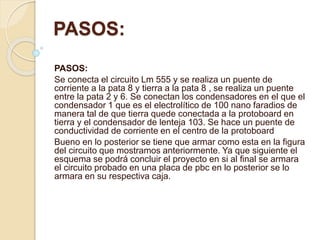

10. PASOS:
PASOS:
Se conecta el circuito Lm 555 y se realiza un puente de
corriente a la pata 8 y tierra a la pata 8 , se realiza un puente
entre la pata 2 y 6. Se conectan los condensadores en el que el
condensador 1 que es el electrolítico de 100 nano faradios de
manera tal de que tierra quede conectada a la protoboard en
tierra y el condensador de lenteja 103. Se hace un puente de
conductividad de corriente en el centro de la protoboard
Bueno en lo posterior se tiene que armar como esta en la figura
del circuito que mostramos anteriormente. Ya que siguiente el
esquema se podrá concluir el proyecto en si al final se armara
el circuito probado en una placa de pbc en lo posterior se lo
armara en su respectiva caja.

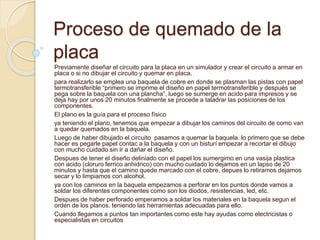

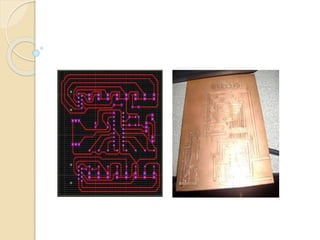

12. Proceso de quemado de la
placa
Previamente diseñar el circuito para la placa en un simulador y crear el circuito a armar en
placa o si no dibujar el circuito y quemar en placa.
para realizarlo se emplea una baquela de cobre en donde se plasman las pistas con papel
termotransferible “primero se imprime el diseño en papel termotransferible y después se
pega sobre la baquela con una plancha”, luego se sumerge en acido para impresos y se
deja hay por unos 20 minutos finalmente se procede a taladrar las posiciones de los
componentes.
El plano es la guía para el proceso físico
ya teniendo el plano, tenemos que empezar a dibujar los caminos del circuito de como van
a quedar quemados en la baquela.
Luego de haber dibujado el circuito pasamos a quemar la baquela. lo primero que se debe
hacer es pegarle papel contac a la baquela y con un bisturí empezar a recortar el dibujo
con mucho cuidado sin ir a dañar el diseño.
Despues de tener el diseño deliniado con el papel los sumergimo en una vasija plastica
con acido (cloruro ferrico anhidrico) con mucho cuidado lo dejamos en un lapso de 20
minutos y hasta que el camino quede marcado con el cobre, depues lo retiramos dejamos
secar y lo limpiamos con alcohol.
ya con los caminos en la baquela empezamos a perforar en los puntos donde vamos a
soldar los diferentes componentes como son los diodos, resistencias, led, etc.
Despues de haber perforado emperamos a soldar los materiales en la baquela segun el
orden de los planos. teniendo las herramientas adecuadas para ello.
Cuando llegamos a puntos tan importantes como este hay ayudas como electricistas o
especialistas en circuitos

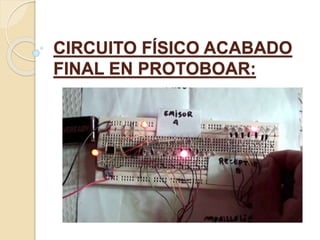

13. CIRCUITO FÍSICO ACABADO
FINAL EN PROTOBOAR:
