Informática & cuestiones básicas

Informática

©Diapositivas elaboradas por Ucomur: D. Francisco José Hernández Carrillo.

Informática

CUESTIONES BÁSICAS

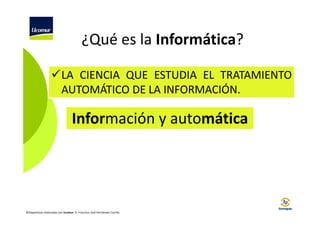

¿Qué es la Informática?
LA CIENCIA QUE ESTUDIA EL TRATAMIENTO
AUTOMÁTICO DE LA INFORMACIÓN.

Información y automática


¿Qué es la Ofimática?

Se engloba dentro de la Informática.

Oficina y Automática

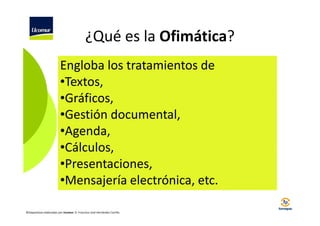

¿Qué es la Ofimática?
Engloba los tratamientos de
•Textos,
•Gráficos,
•Gestión documental,
•Agenda,
•Cálculos,
•Presentaciones,
•Mensajería electrónica, etc.

¿Cómo se almacena y procesa
la Información?
LA INFORMACIÓN SE CODIFICA

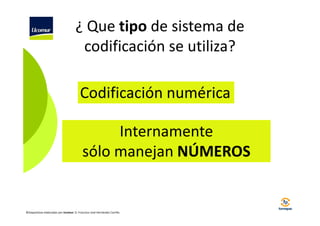

¿ Que tipo de sistema de
codificación se utiliza?
Codificación numérica
Internamente
sólo manejan NÚMEROS

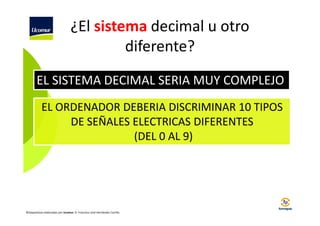

¿El sistema decimal u otro
diferente?
EL SISTEMA DECIMAL SERIA MUY COMPLEJO
EL ORDENADOR DEBERIA DISCRIMINAR 10 TIPOS
DE SEÑALES ELECTRICAS DIFERENTES
(DEL 0 AL 9)

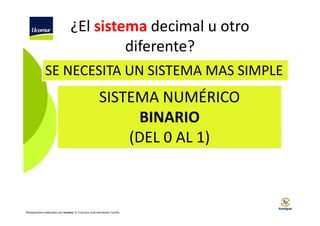

¿El sistema decimal u otro
diferente?
SE NECESITA UN SISTEMA MAS SIMPLE

SISTEMA NUMÉRICO
BINARIO
(DEL 0 AL 1)

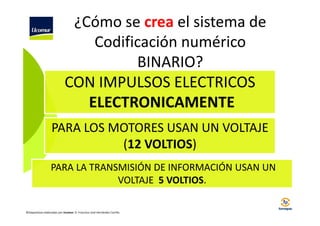

¿Cómo se crea el sistema de
Codificación numérico
BINARIO?
CON IMPULSOS ELECTRICOS
ELECTRONICAMENTE
PARA LOS MOTORES USAN UN VOLTAJE
(12 VOLTIOS)
PARA LA TRANSMISIÓN DE INFORMACIÓN USAN UN
VOLTAJE 5 VOLTIOS.

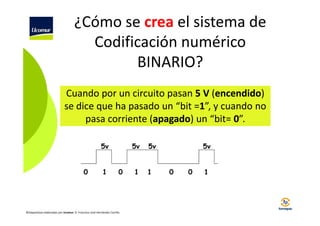

¿Cómo se crea el sistema de
Codificación numérico
BINARIO?
Cuando por un circuito pasan 5 V (encendido)
se dice que ha pasado un “bit =1”, y cuando no
pasa corriente (apagado) un “bit= 0”.
5v

0

1

5v

0


1

5v

1

5v

0

0

1

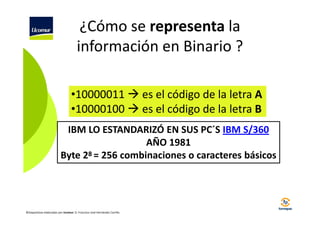

¿Cómo se representa la
información en Binario ?
•10000011
•10000100

es el código de la letra A
es el código de la letra B

IBM LO ESTANDARIZÓ EN SUS PC´S IBM S/360
AÑO 1981
Byte 28 = 256 combinaciones o caracteres básicos

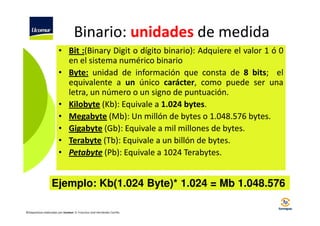

Binario: unidades de medida
• Bit :(Binary Digit o dígito binario): Adquiere el valor 1 ó 0
en el sistema numérico binario
• Byte: unidad de información que consta de 8 bits; el
equivalente a un único carácter, como puede ser una
letra, un número o un signo de puntuación.
• Kilobyte (Kb): Equivale a 1.024 bytes.
• Megabyte (Mb): Un millón de bytes o 1.048.576 bytes.
• Gigabyte (Gb): Equivale a mil millones de bytes.
• Terabyte (Tb): Equivale a un billón de bytes.
• Petabyte (Pb): Equivale a 1024 Terabytes.

Ejemplo: Kb(1.024 Byte)* 1.024 = Mb 1.048.576

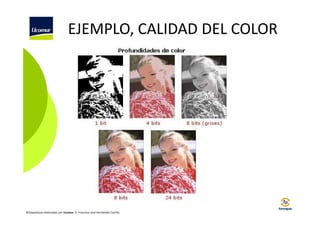

¿Porque 24 bits en los colores?
Una imagen digital en color se crea con los parámetros en R G B,
por la famosa síntesis aditiva, el color rojo, verde y azul.
Para llegar a representar el tono adecuado a cada píxel de la
fotografía en color se necesita:
• 8 bits de color rojo.
• 8 bits de color verde.
• 8 bits de color azul.

+

= 24 BITS

000000001111111100000000

Color Rojo (R) red

000000000000000011111111

Color Verde (G) green

111111111001100100110011

Color Azul (B) blue

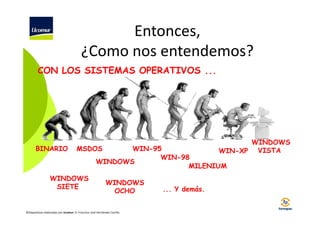

Entonces,
¿Como nos entendemos?
CON LOS SISTEMAS OPERATIVOS ...

BINARIO

WINDOWS
WIN-XP VISTA

MSDOS

WINDOWS
SIETE

WIN-95
WIN-98
WINDOWS
MILENIUM
WINDOWS
OCHO


... Y demás.

Informática

EL ORDENADOR


¿Que es un ordenador?
UN CONJUNTO DE ELEMENTOS
ELECTROMECÁNICOS CAPACES
DE PROCESAR INFORMACIÓN.

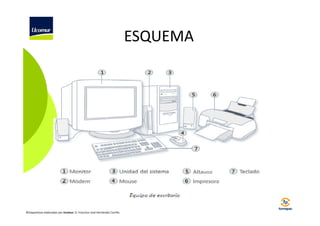

ESQUEMA

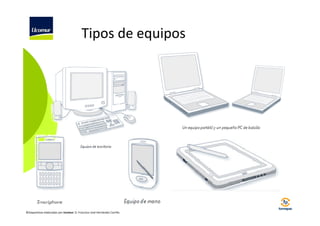

Tipos de equipos

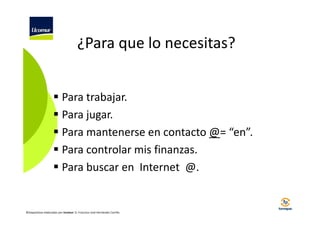

¿Para que lo necesitas?
Para trabajar.
Para jugar.
Para mantenerse en contacto @= “en”.
Para controlar mis finanzas.
Para buscar en Internet @.

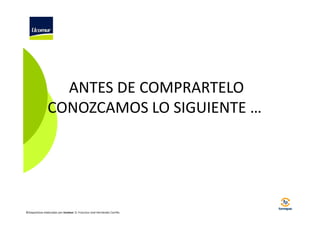

ANTES DE COMPRARTELO
CONOZCAMOS LO SIGUIENTE …

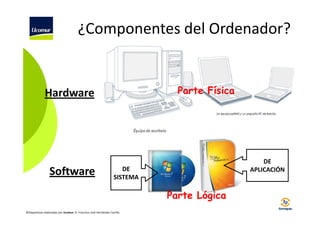

¿Componentes del Ordenador?

Parte Física

Hardware

Software

DE
APLICACIÓN

DE
SISTEMA

Parte Lógica

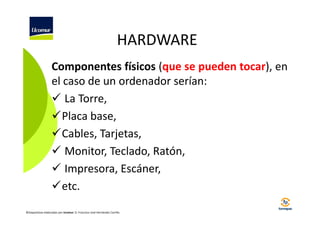

HARDWARE
Componentes físicos (que se pueden tocar), en
el caso de un ordenador serían:
La Torre,
Placa base,
Cables, Tarjetas,
Monitor, Teclado, Ratón,
Impresora, Escáner,
etc.

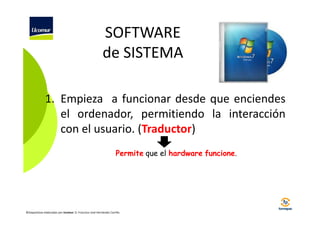

SOFTWARE
de SISTEMA
1. Empieza a funcionar desde que enciendes
el ordenador, permitiendo la interacción
con el usuario. (Traductor)
Permite que el hardware funcione.

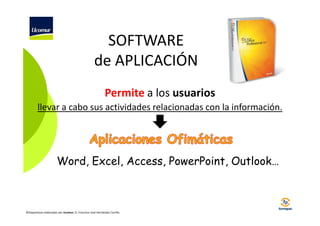

SOFTWARE
de APLICACIÓN
Permite a los usuarios
llevar a cabo sus actividades relacionadas con la información.

Word, Excel, Access, PowerPoint, Outlook…


Informática

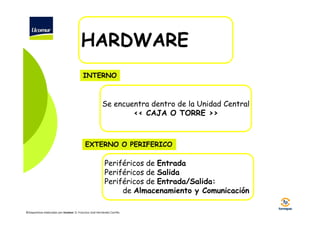

HARDWARE


HARDWARE
INTERNO

Se encuentra dentro de la Unidad Central
<< CAJA O TORRE >>

EXTERNO O PERIFERICO

Periféricos de Entrada
Periféricos de Salida
Periféricos de Entrada/Salida:
de Almacenamiento y Comunicación

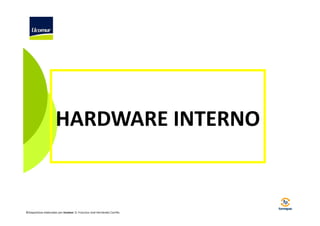

HARDWARE INTERNO

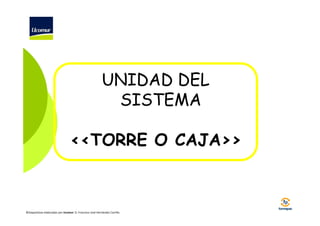

UNIDAD DEL
SISTEMA
<<TORRE O CAJA>>

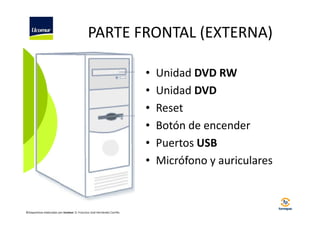

PARTE FRONTAL (EXTERNA)
•
•
•
•
•
•


Unidad DVD RW
Unidad DVD
Reset
Botón de encender
Puertos USB
Micrófono y auriculares

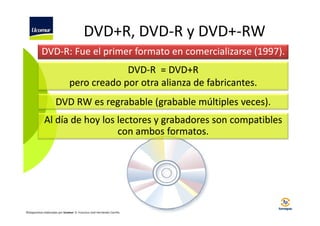

DVD+R, DVD-R y DVD+-RW
DVD-R: Fue el primer formato en comercializarse (1997).
DVD-R = DVD+R
pero creado por otra alianza de fabricantes.
DVD RW es regrabable (grabable múltiples veces).
Al día de hoy los lectores y grabadores son compatibles
con ambos formatos.


PARTE TRASERA (EXTERNA)
Fuente de Alimentación
PUERTOS:
1. Puerto PS/2 (Teclado/Ratón)
2. Puerto Paralelo (Impresora)
3. Puerto USB (Almacena*)
4. Puerto Firewire (Rápido USB)
5. Puerto Modem (Comunicación)
6. Puerto Sonido (Altavoz)
7. Puerto DVI (Monitor LCD)
8. Puerto SVGA (Monitor RGB)
9. Puerto Ethernet (Red)

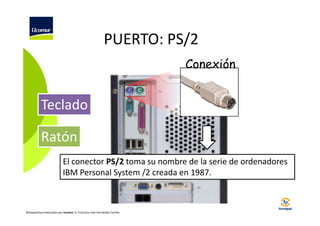

PUERTO: PS/2
Conexión

Teclado
Ratón
El conector PS/2 toma su nombre de la serie de ordenadores
IBM Personal System /2 creada en 1987.


PUERTO PARALELO
Conexión
IMPRESORAS ANTIGUAS

Su característica es que los datos viajan Juntos.
Enviando un Byte completo o más a la vez.

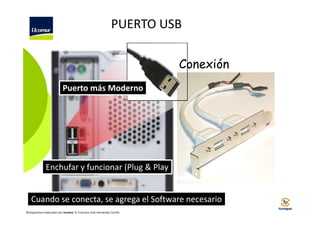

PUERTO USB
Conexión
Puerto más Moderno

Enchufar y funcionar (Plug & Play

Cuando se conecta, se agrega el Software necesario

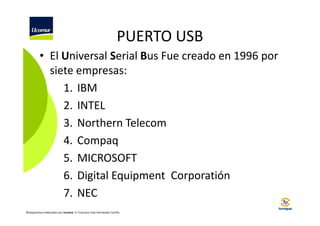

PUERTO USB
• El Universal Serial Bus Fue creado en 1996 por
siete empresas:
1. IBM
2. INTEL
3. Northern Telecom
4. Compaq
5. MICROSOFT
6. Digital Equipment Corporatión
7. NEC

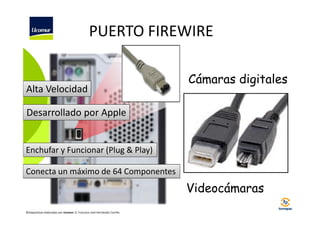

PUERTO FIREWIRE

Alta Velocidad

Cámaras digitales

Desarrollado por Apple

Enchufar y Funcionar (Plug & Play)
Conecta un máximo de 64 Componentes

Videocámaras

PUERTO MODEM
CONEXIÓN
CABLE

Traductor De Internet

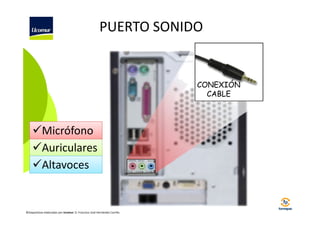

PUERTO SONIDO

CONEXIÓN
CABLE

Micrófono
Auriculares
Altavoces

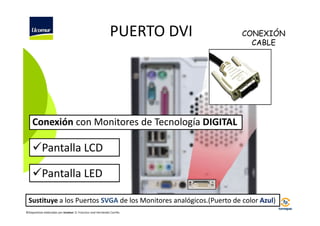

PUERTO DVI

CONEXIÓN
CABLE

Conexión con Monitores de Tecnología DIGITAL

Pantalla LCD
Pantalla LED
Sustituye a los Puertos SVGA de los Monitores analógicos.(Puerto de color Azul)

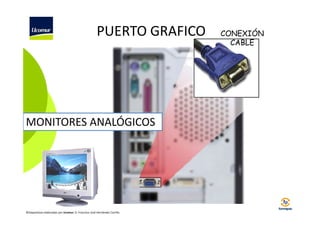

PUERTO GRAFICO

MONITORES ANALÓGICOS


CONEXIÓN
CABLE

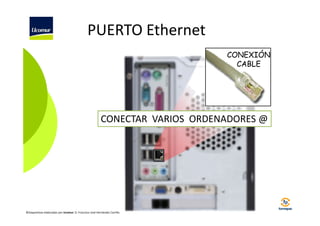

PUERTO Ethernet
CONEXIÓN
CABLE

CONECTAR VARIOS ORDENADORES @

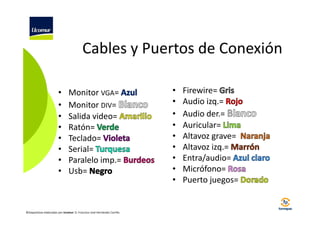

Cables y Puertos de Conexión
•
•
•
•
•
•
•
•

Monitor VGA=
Monitor DIV=
Salida video=
Ratón=
Teclado=
Serial=
Paralelo imp.=
Usb=


•
•
•
•
•
•
•
•
•

Firewire=
Audio izq.=
Audio der.=
Auricular=
Altavoz grave=
Altavoz izq.=
Entra/audio=
Micrófono=
Puerto juegos=

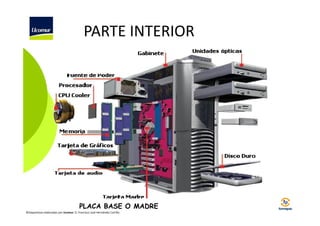

PARTE INTERIOR

PLACA BASE O MADRE

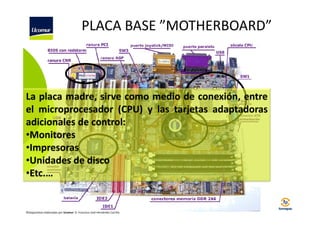

PLACA BASE ”MOTHERBOARD”

La placa madre, sirve como medio de conexión, entre
el microprocesador (CPU) y las tarjetas adaptadoras
adicionales de control:
•Monitores
•Impresoras
•Unidades de disco
•Etc.…


ESQUEMA
P
A
N
T
A
L
L
A

Abre
WINDOWS

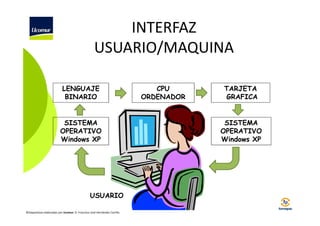

INTERFAZ
USUARIO/MAQUINA
LENGUAJE
BINARIO

SISTEMA
OPERATIVO
Windows XP

USUARIO

CPU
ORDENADOR

TARJETA
GRAFICA

SISTEMA
OPERATIVO
Windows XP

CPU o Microprocesador
Actúa como el "cerebro" del equipo.
“INTEL” O “AMD”
Y
OTRAS FIRMAS (SUN, VIA-CYRIX, RISE)
VELOCIDAD DEL PROCESADOR
MEDIDA EN GIGAHERCIOS. GHZ
Unidad central
proceso
Mil millones de
bits
por segundo

Memoria Caché

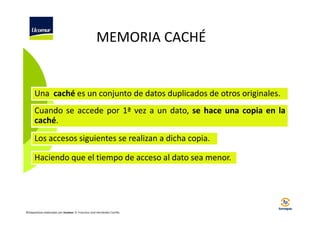

MEMORIA CACHÉ

Una caché es un conjunto de datos duplicados de otros originales.
Cuando se accede por 1ª vez a un dato, se hace una copia en la
caché.
Los accesos siguientes se realizan a dicha copia.
Haciendo que el tiempo de acceso al dato sea menor.

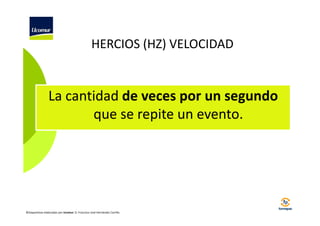

HERCIOS (HZ) VELOCIDAD

La cantidad de veces por un segundo
que se repite un evento.

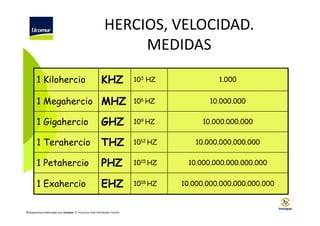

HERCIOS, VELOCIDAD.
MEDIDAS
1 Kilohercio

KHZ

1 Megahercio MHZ

103 HZ

1.000

106 HZ

10.000.000

1 Gigahercio

GHZ

109 HZ

10.000.000.000

1 Terahercio

THZ

1012 HZ

10.000.000.000.000

1 Petahercio

PHZ

1015 HZ

10.000.000.000.000.000

1 Exahercio

EHZ

1018 HZ

10.000.000.000.000.000.000

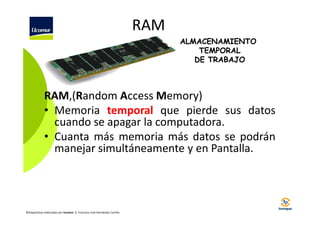

RAM
ALMACENAMIENTO
TEMPORAL
DE TRABAJO

RAM,(Random Access Memory)
• Memoria temporal que pierde sus datos
cuando se apagar la computadora.
• Cuanta más memoria más datos se podrán
manejar simultáneamente y en Pantalla.

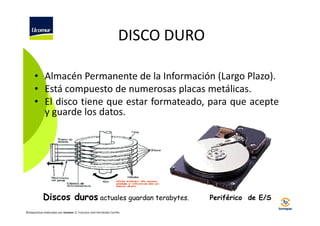

DISCO DURO
• Almacén Permanente de la Información (Largo Plazo).
• Está compuesto de numerosas placas metálicas.
• El disco tiene que estar formateado, para que acepte
y guarde los datos.

Discos duros actuales guardan terabytes.

Periférico de E/S

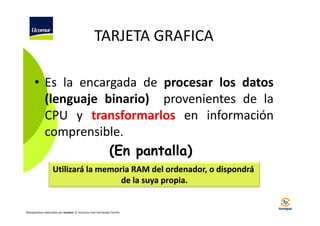

TARJETA GRAFICA
• Es la encargada de procesar los datos
(lenguaje binario) provenientes de la
CPU y transformarlos en información
comprensible.
(En pantalla)
Utilizará la memoria RAM del ordenador, o dispondrá
de la suya propia.

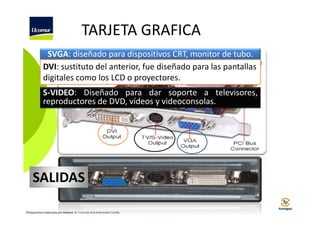

TARJETA GRAFICA
SVGA: diseñado para dispositivos CRT, monitor de tubo.
DVI: sustituto del anterior, fue diseñado para las pantallas
digitales como los LCD o proyectores.
S-VIDEO: Diseñado para dar soporte a televisores,
reproductores de DVD, vídeos y videoconsolas.

SALIDAS

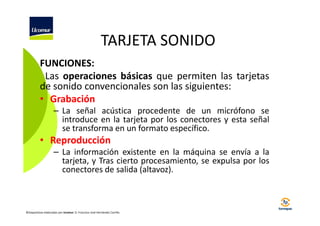

TARJETA SONIDO
FUNCIONES:
Las operaciones básicas que permiten las tarjetas
de sonido convencionales son las siguientes:
• Grabación
– La señal acústica procedente de un micrófono se
introduce en la tarjeta por los conectores y esta señal
se transforma en un formato específico.

• Reproducción
– La información existente en la máquina se envía a la
tarjeta, y Tras cierto procesamiento, se expulsa por los
conectores de salida (altavoz).

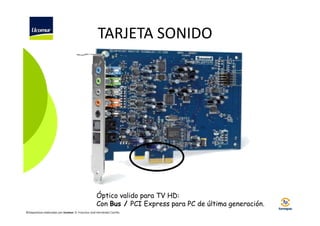

TARJETA SONIDO

Óptico valido para TV HD:
Con Bus / PCI Express para PC de última generación.

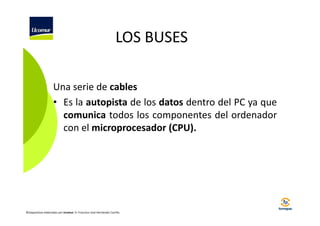

LOS BUSES
Una serie de cables
• Es la autopista de los datos dentro del PC ya que
comunica todos los componentes del ordenador
con el microprocesador (CPU).

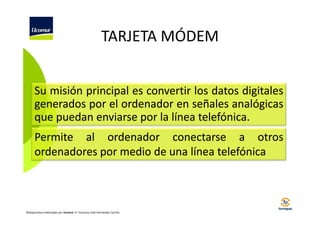

TARJETA MÓDEM
Su misión principal es convertir los datos digitales
generados por el ordenador en señales analógicas
que puedan enviarse por la línea telefónica.
Permite al ordenador conectarse a otros
ordenadores por medio de una línea telefónica


TARJETA MÓDEM

TARJETA
MODEM

Ranura

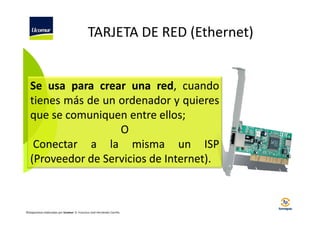

TARJETA DE RED (Ethernet)

Se usa para crear una red, cuando
tienes más de un ordenador y quieres
que se comuniquen entre ellos;
O
Conectar a la misma un ISP
(Proveedor de Servicios de Internet).

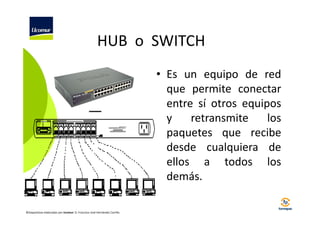

HUB o SWITCH
• Es un equipo de red
que permite conectar
entre sí otros equipos
y
retransmite
los
paquetes que recibe
desde cualquiera de
ellos a todos los
demás.

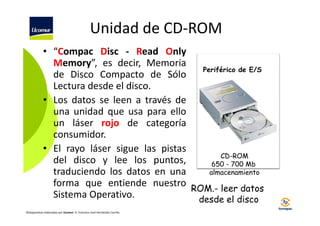

Unidad de CD-ROM
• “Compac Disc - Read Only
Memory”, es decir, Memoria
Periférico de E/S
de Disco Compacto de Sólo
Lectura desde el disco.
• Los datos se leen a través de
una unidad que usa para ello
un láser rojo de categoría
consumidor.
• El rayo láser sigue las pistas
CD-ROM
del disco y lee los puntos,
650 - 700 Mb
almacenamiento
traduciendo los datos en una
forma que entiende nuestro ROM.- leer datos
Sistema Operativo.
desde el disco

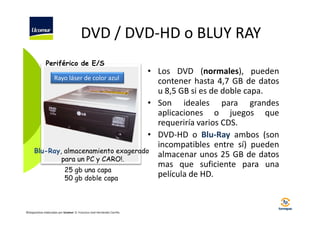

DVD / DVD-HD o BLUY RAY
Periférico de E/S

• Los DVD (normales), pueden
Rayo láser de color azul
contener hasta 4,7 GB de datos
u 8,5 GB si es de doble capa.
• Son ideales para grandes
aplicaciones o juegos que
requeriría varios CDS.
• DVD-HD o Blu-Ray ambos (son
incompatibles entre sí) pueden
Blu-Ray, almacenamiento exagerado
almacenar unos 25 GB de datos
para un PC y CARO!.
mas que suficiente para una
25 gb una capa
película de HD.
50 gb doble capa

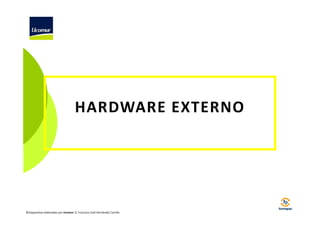

HARDWARE EXTERNO

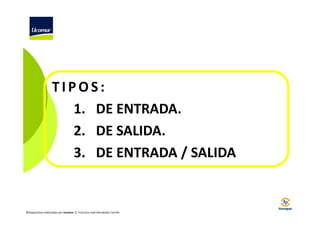

TIPOS:
1. DE ENTRADA.
2. DE SALIDA.
3. DE ENTRADA / SALIDA


1. DE ENTRADA
TECLADO
RATÓ
ESCANER
MICRÓFONO

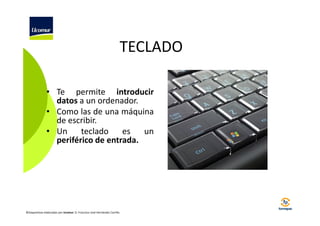

TECLADO
• Te permite introducir
datos a un ordenador.
• Como las de una máquina
de escribir.
• Un
teclado
es
un
periférico de entrada.

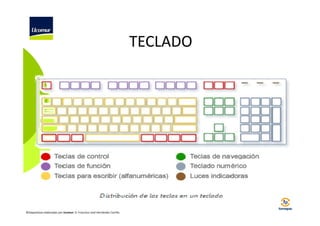

TECLADO

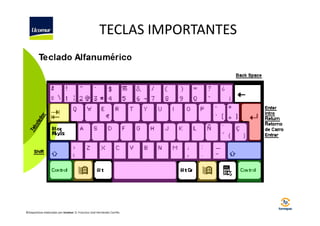

TECLAS IMPORTANTES

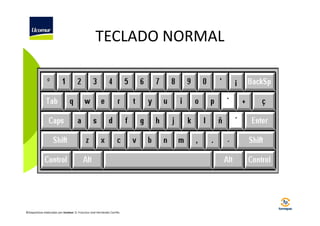

TECLADO NORMAL

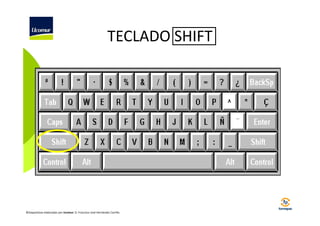

TECLADO SHIFT


TECLADO: ALT GR
€
€


RATÓN
Es un periférico de entrada de la computadora de uso manual.

PARTES:
• 1. Ejecutar.
• 2. Menú con texto.
• 3. Funciona como la barra
de scroll o desplazamiento.


3
1

2

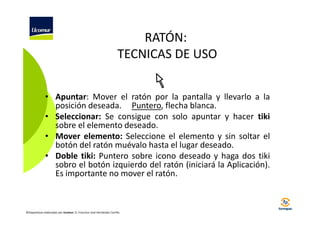

RATÓN:
TECNICAS DE USO
• Apuntar: Mover el ratón por la pantalla y llevarlo a la
posición deseada. Puntero, flecha blanca.
• Seleccionar: Se consigue con solo apuntar y hacer tiki
sobre el elemento deseado.
• Mover elemento: Seleccione el elemento y sin soltar el
botón del ratón muévalo hasta el lugar deseado.
• Doble tiki: Puntero sobre icono deseado y haga dos tiki
sobro el botón izquierdo del ratón (iniciará la Aplicación).
Es importante no mover el ratón.


ESCANER
Es un dispositivo de entrada que
permite
digitalizar
imágenes
y
documentos.
Tipos:
De ordenador
De códigos de barra
De medicina (TAC)
De identificación biométrica

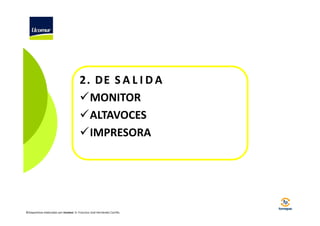

2. DE S A L I D A
MONITOR
ALTAVOCES
IMPRESORA

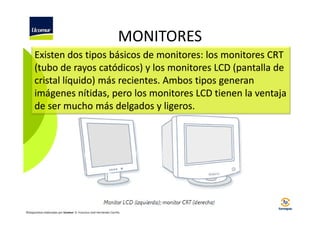

MONITORES
Existen dos tipos básicos de monitores: los monitores CRT
(tubo de rayos catódicos) y los monitores LCD (pantalla de
cristal líquido) más recientes. Ambos tipos generan
imágenes nítidas, pero los monitores LCD tienen la ventaja
de ser mucho más delgados y ligeros.


RESOLUCIÓN DE IMAGEN

Depende directamente de dos cosas:
1. Del número de píxeles
Y
2. La cantidad de bytes que gastamos para
definir cada píxel.

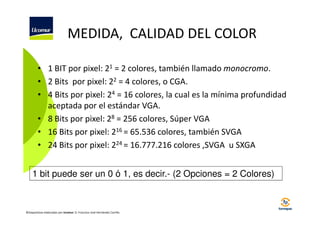

MEDIDA, CALIDAD DEL COLOR
• 1 BIT por pixel: 21 = 2 colores, también llamado monocromo.
• 2 Bits por pixel: 22 = 4 colores, o CGA.
• 4 Bits por pixel: 24 = 16 colores, la cual es la mínima profundidad
aceptada por el estándar VGA.
• 8 Bits por pixel: 28 = 256 colores, Súper VGA
• 16 Bits por pixel: 216 = 65.536 colores, también SVGA
• 24 Bits por pixel: 224 = 16.777.216 colores ,SVGA u SXGA
1 bit puede ser un 0 ó 1, es decir.- (2 Opciones = 2 Colores)


EJEMPLO, CALIDAD DEL COLOR


ALTAVOCES
Dispositivos por los cuales se emiten sonidos
procedentes de la tarjeta de sonido.

Periférico de salida

IMPRESORAS
Los dos tipos principales de impresoras son:
1. Las impresoras de inyección de tinta.
Inyección de tinta las impresoras más utilizadas en los
hogares.
2. Las impresoras láser.
Láser más rápidas y generalmente soportan mejor un uso
intensivo.


3. DE ENTRADA / SALIDA
MODEM
PEN DRIVE o LAPIZ USB
FAX

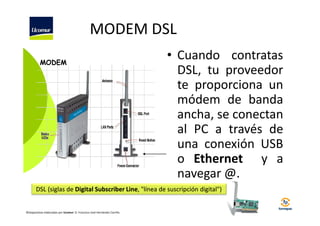

MODEM DSL
MODEM

• Cuando contratas
DSL, tu proveedor
te proporciona un
módem de banda
ancha, se conectan
al PC a través de
una conexión USB
o Ethernet y a
navegar @.

DSL (siglas de Digital Subscriber Line, "línea de suscripción digital")

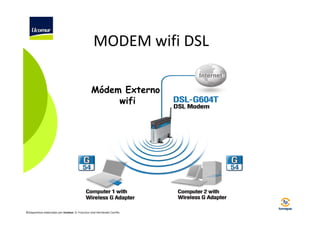

Diferencias de MODEM


MODEM wifi DSL
Módem Externo
wifi

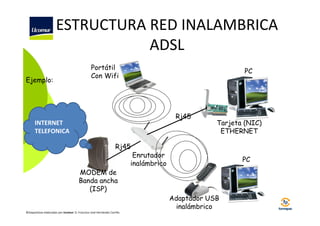

ESTRUCTURA RED INALAMBRICA
ADSL
Ejemplo:

Portátil
Con Wifi

PC

Rj45

INTERNET
TELEFONICA

Tarjeta (NIC)
ETHERNET

Rj45
Enrutador
inalámbrico

PC

MODEM de
Banda ancha
(ISP)
Adaptador USB
inalámbrico

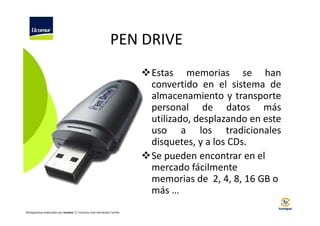

PEN DRIVE
Estas memorias se han
convertido en el sistema de
almacenamiento y transporte
personal de datos más
utilizado, desplazando en este
uso a los tradicionales
disquetes, y a los CDs.
Se pueden encontrar en el
mercado fácilmente
memorias de 2, 4, 8, 16 GB o
más …

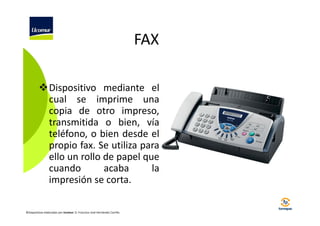

FAX
Dispositivo mediante el
cual se imprime una
copia de otro impreso,
transmitida o bien, vía
teléfono, o bien desde el
propio fax. Se utiliza para
ello un rollo de papel que
cuando
acaba
la
impresión se corta.

REPASEMOS
PERIFERICOS
TIPOS:
Periféricos de Entrada
Periféricos de Salida
Periféricos de Almacenamiento
Periféricos de Comunicación

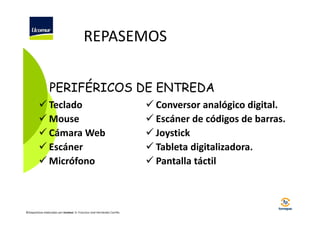

REPASEMOS
PERIFÉRICOS DE ENTREDA
Teclado
Mouse
Cámara Web
Escáner
Micrófono


Conversor analógico digital.
Escáner de códigos de barras.
Joystick
Tableta digitalizadora.
Pantalla táctil

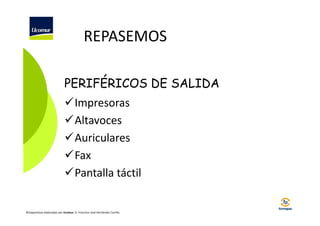

REPASEMOS
PERIFÉRICOS DE SALIDA
Impresoras
Altavoces
Auriculares
Fax
Pantalla táctil

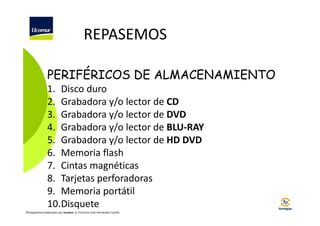

REPASEMOS
PERIFÉRICOS DE ALMACENAMIENTO
1. Disco duro
2. Grabadora y/o lector de CD
3. Grabadora y/o lector de DVD
4. Grabadora y/o lector de BLU-RAY
5. Grabadora y/o lector de HD DVD
6. Memoria flash
7. Cintas magnéticas
8. Tarjetas perforadoras
9. Memoria portátil
10.Disquete

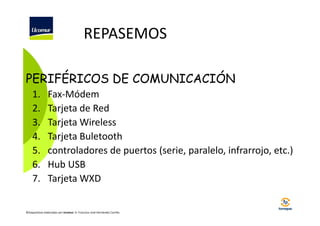

REPASEMOS
PERIFÉRICOS DE COMUNICACIÓN
1.
2.
3.
4.
5.
6.
7.

Fax-Módem
Tarjeta de Red
Tarjeta Wireless
Tarjeta Buletooth
controladores de puertos (serie, paralelo, infrarrojo, etc.)
Hub USB
Tarjeta WXD


¡GRACIAS POR SU ATENCION!


Informática & cuestiones básicas

Más contenido relacionado

La actualidad más candente

Similar a Informática & cuestiones básicas

Más de formapaco

Último

Informática & cuestiones básicas
