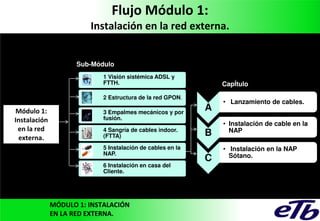

2. Flujo Módulo 1:
Instalación en la red externa.
Sub-Módulo
1 Visión sistémica ADSL y
FTTH.
CapÍtulo
2 Estructura de la red GPON.
Módulo 1:
Instalación
en la red
externa.
3 Empalmes mecánicos y por
fusión.
4 Sangría de cables indoor.
(FTTA)
5 Instalación de cables en la
NAP.
6 Instalación en casa del
Cliente.
MÓDULO 1: INSTALACIÓN
EN LA RED EXTERNA.
A
B
C
• Lanzamiento de cables.
• Instalación de cable en la
NAP
• Instalación en la NAP
Sótano.

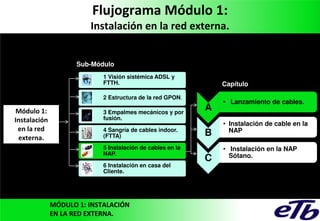

3. Flujograma Módulo 1:
Instalación en la red externa.
Sub-Módulo
1 Visión sistémica ADSL y
FTTH.
Capítulo
2 Estructura de la red GPON.
Módulo 1:
Instalación
en la red
externa.
3 Empalmes mecánicos y por
fusión.
4 Sangría de cables indoor.
(FTTA)
5 Instalación de cables en la
NAP.
6 Instalación en casa del
Cliente.
MÓDULO 1: INSTALACIÓN
EN LA RED EXTERNA.
A
B
C
• Lanzamiento de cables.
• Instalación de cable en la
NAP
• Instalación en la NAP
Sótano.
4. A
• Lanzamiento de Cables
Sub-Modulo: Instalación de cables en la NAP
Lanzamiento del cable drop.

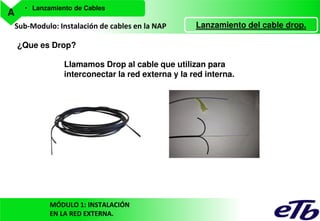

¿Que es Drop?
Llamamos Drop al cable que utilizan para
interconectar la red externa y la red interna.
MÓDULO 1: INSTALACIÓN
EN LA RED EXTERNA.
5. A
• Lanzamiento de Cables
Sub-Modulo: Instalación de cables en la NAP
Lanzamiento del cable drop.

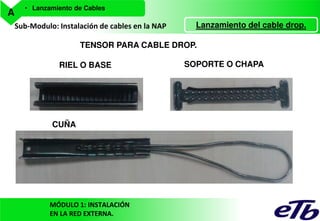

TENSOR PARA CABLE DROP.
RIEL O BASE
CUÑA
MÓDULO 1: INSTALACIÓN
EN LA RED EXTERNA.
SOPORTE O CHAPA
6. A
• Lanzamiento de Cables
Sub-Modulo: Instalación de cables en la NAP
Lanzamiento del cable drop.
La distancia máxima entre un poste y otro deberá ser de
45mts.
El Drop deberá estar a una altitud de no mínimo 4,5mts del piso.
MÓDULO 1: INSTALACIÓN
EN LA RED EXTERNA.
7. A
• Lanzamiento de Cables
Sub-Modulo: Instalación de cables en la NAP
Lanzamiento del cable drop.

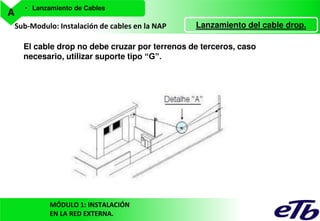

El cable drop no debe cruzar por terrenos de terceros, caso
necesario, utilizar suporte tipo “G”.
MÓDULO 1: INSTALACIÓN
EN LA RED EXTERNA.

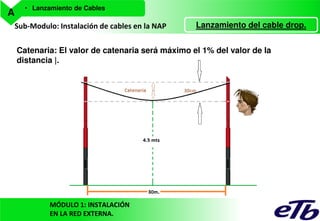

8. A
• Lanzamiento de Cables
Sub-Modulo: Instalación de cables en la NAP
Lanzamiento del cable drop.
Catenaria: El valor de catenaria será máximo el 1% del valor de la
distancia |.
MÓDULO 1: INSTALACIÓN
EN LA RED EXTERNA.
9. Flujog Módulo 1:
Instalación en la red externa.
Sub-Módulo
1 Visión sistémica ADSL y
FTTH.
Capítulo
2 Estructura de la red GPON.
Módulo 1:
Instalación
en la red
externa.
3 Empalmes mecánicos y por
fusión.
4 Sangría de cables indoor.
(FTTA)
5 Instalación de cables en la
NAP.
6 Instalación en casa del
Cliente.
MÓDULO 1: INSTALACIÓN
EN LA RED EXTERNA.
A
B
C
• Lanzamiento de cables.
• Instalación de cable en la
NAP
• Instalación en la NAP
Sotano.
10. B
• Instalación de cable en la NAP
Sub-Modulo: Instalación de cables en la NAP
Que es una NAP?
NAP tipo 1
Es una caja responsable por alimentar los
cables que vienen de las casas de nuestros
clientes.
Interconectan la red externa con la red interna
del ambiente cliente.
Serán encontradas solo en red aérea.
MÓDULO 1: INSTALACIÓN
EN LA RED EXTERNA.
11. B
• Instalación de cable en la NAP
Sub-Modulo: Instalación de cables en la NAP
Identificación de la NAP
Las NAPs poseen identificaciones únicas, para que los técnicos
tengan seguridad que están en la NAP correcta.
IMPORTANTE: Si el técnico no utiliza la NAP correcta podrá quedar sin
aprovisionamiento y mismo que tenga aprovisionamiento dejará la red
sin padrón.
N1
TO01
--132
MÓDULO 1: INSTALACIÓN
EN LA RED EXTERNA.
12. B
• Instalación de cable en la NAP
Sub-Modulo: Instalación de cables en la NAP

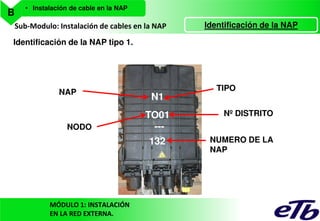

Identificación de la NAP
Identificación de la NAP tipo 1.
NAP
NODO
N1
TO01
--132
MÓDULO 1: INSTALACIÓN
EN LA RED EXTERNA.
TIPO
Nº DISTRITO
NUMERO DE LA
NAP

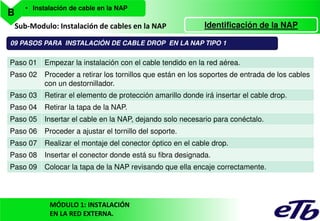

13. B
• Instalación de cable en la NAP
Sub-Modulo: Instalación de cables en la NAP
Identificación de la NAP
09 PASOS PARA INSTALACIÓN DE CABLE DROP EN LA NAP TIPO 1
Paso 01
Empezar la instalación con el cable tendido en la red aérea.
Paso 02
Proceder a retirar los tornillos que están en los soportes de entrada de los cables
con un destornillador.
Paso 03
Retirar el elemento de protección amarillo donde irá insertar el cable drop.
Paso 04
Retirar la tapa de la NAP.
Paso 05
Insertar el cable en la NAP, dejando solo necesario para conéctalo.
Paso 06
Proceder a ajustar el tornillo del soporte.
Paso 07
Realizar el montaje del conector óptico en el cable drop.
Paso 08
Insertar el conector donde está su fibra designada.
Paso 09
Colocar la tapa de la NAP revisando que ella encaje correctamente.
MÓDULO 1: INSTALACIÓN
EN LA RED EXTERNA.

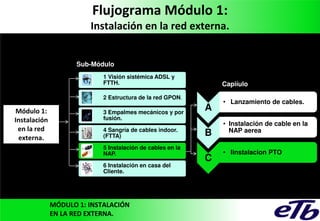

14. Flujograma Módulo 1:
Instalación en la red externa.
Sub-Módulo
1 Visión sistémica ADSL y
FTTH.
Capiíulo
2 Estructura de la red GPON.
Módulo 1:
Instalación
en la red
externa.
3 Empalmes mecánicos y por
fusión.
4 Sangría de cables indoor.
(FTTA)
5 Instalación de cables en la
NAP.
6 Instalación en casa del
Cliente.
MÓDULO 1: INSTALACIÓN
EN LA RED EXTERNA.
A
B
C
• Lanzamiento de cables.
• Instalación de cable en la
NAP aerea
• Iinstalacion PTO

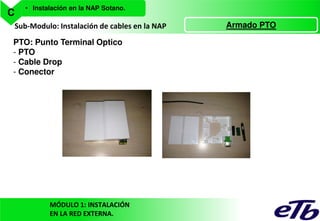

15. C
• Instalación en la NAP Sotano.
Sub-Modulo: Instalación de cables en la NAP
PTO: Punto Terminal Optico
- PTO
- Cable Drop
- Conector
MÓDULO 1: INSTALACIÓN
EN LA RED EXTERNA.
Armado PTO
16. C
• Instalación en la NAP Sótano.
Sub-Modulo: Instalación de cables en la NAP

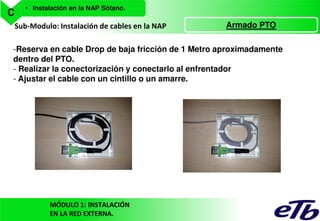

Armado PTO
-Reserva en cable Drop de baja fricción de 1 Metro aproximadamente
dentro del PTO.
- Realizar la conectorización y conectarlo al enfrentador
- Ajustar el cable con un cintillo o un amarre.
MÓDULO 1: INSTALACIÓN
EN LA RED EXTERNA.

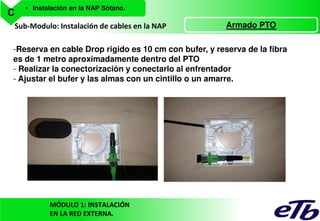

17. C
• Instalación en la NAP Sótano.
Sub-Modulo: Instalación de cables en la NAP
Armado PTO
-Reserva en cable Drop rigido es 10 cm con bufer, y reserva de la fibra
es de 1 metro aproximadamente dentro del PTO
- Realizar la conectorización y conectarlo al enfrentador
- Ajustar el bufer y las almas con un cintillo o un amarre.
MÓDULO 1: INSTALACIÓN
EN LA RED EXTERNA.
