1. TMA
(Telefonía Móvil
Automática)
Javier Sánchez García
IES Luis Bueno Crespo
Armilla – Granada
06 de enero de 2014

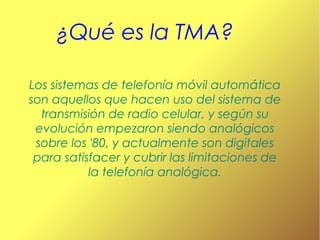

2. ¿Qué es la TMA?
Los sistemas de telefonía móvil automática
son aquellos que hacen uso del sistema de
transmisión de radio celular, y según su
evolución empezaron siendo analógicos
sobre los '80, y actualmente son digitales
para satisfacer y cubrir las limitaciones de
la telefonía analógica.

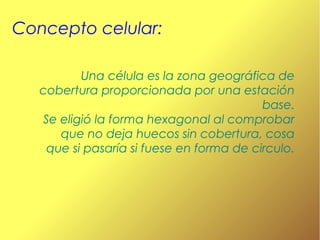

3. Concepto celular:
Una célula es la zona geográfica de
cobertura proporcionada por una estación
base.
Se eligió la forma hexagonal al comprobar
que no deja huecos sin cobertura, cosa
que si pasaría si fuese en forma de circulo.

5. Un concepto importante del que
hablar es el HAND-OVER. Este proceso
ocurre cuando se está desplazando y
cambia la cobertura de una célula a
otra y el teléfono móvil obtiene
cobertura sin perder la señal.
Al momento de registrar una señal
debido busca otra célula con mejor
señal de cobertura móvil. En cambio
cuando cambiamos de país y se acoge
a otra cobertura se llama ROAMMING

6. Hand-Over

7. Roaming

8. Las centrales de telefonía
móvil
Estas centrales son las usadas por las
compañías para conmutar las llamadas
telefónicas de los abonados.

9. Estación Base y Estación Móvil
* Las estaciones base están compuestas
por antenas y son los puntos de acceso a
la red de cobertura de los dispositivos
móviles.
* Las estaciones móviles son los
dispositivos terminales que dispone el
usuario para la comunicación a otro
terminal, utilizando una tarjeta SIM

11. ¿Qué son las bandas de
frecuencias?
Las bandas de frecuencia son intervalos
de frecuencias del espectro
electromagnético asignados a diferentes usos
dentro de las radiocomunicaciones.
*Sistema DUAL: bandas de 900 y 1800 MHz
*Sistema TRIBANDA: 900,1800 Y 1900 MHz
*Sistema CUATRIBANDA: 900,1800,1900 y 2100
*Actualmente se está implementando la LTE.

13. Banda de frecuencias de TMA

14. ¿Qué es el GSM?

15. GSM es un sistema que está en constante
evolución. Una de sus grandes fortalezas es
la capacidad de roaming internacional
que tiene. Esto ofrece a los consumidores
tener el mismo número telefónico en más
de 159 países.
Utiliza 172 canales dúplex con separación
de 200 KHz entre ellos
Se sitúa en la banda de los 900MHz

16. El estándar GSM continuará
evolucionando con sistemas inalámbricos y
satelitales que ofrecen más y mejores
servicios. Esto incluye alta velocidad,
servicios de datos multimedia apoyando
paralelamente el uso de servicios
integrados con Internet y redes alámbricas.
Es la llamada “2G”

17. Otros sistemas
Móviles y vía
Satélite

18. GPRS
Es la tecnología “2,5G” y utiliza las mismas
frecuencias que la GSM.
900,1800 y 1900 MHz
Es una solución para datos nuevos móviles,
y con más veloces servicios de datos.
El GPRS se puede usar para WAP, SMS,
MMS, Internet.

19. UMTS
Estándar de la telefonía móvil
de tercera generación más
popular en la actualidad. Sus
principios en algunos aspectos
son muy diferentes del resto de
las soluciones de generación
anterior, especialmente el GSM.
Esta es la generacion 3G de la
telefonía móvil.Aunque ésta
permite conexiones a internet
de hasta 2Mb/s.

20. HSPA
Ésta es una versión mejorada del UMTS,
aunque la diferencia es que ésta alcanza
velocidades de hasta 7 y pico Mb/s.
Tiene dos variantes que son las
HSDPA y HSUPA,que alcanzan el doble aprox. de
velocidad que la HSPA

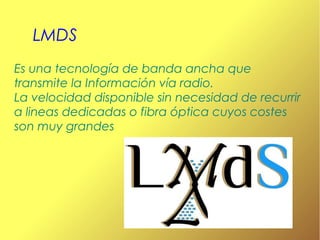

21. LMDS
Es una tecnología de banda ancha que
transmite la Información vía radio.
La velocidad disponible sin necesidad de recurrir
a lineas dedicadas o fibra óptica cuyos costes
son muy grandes

22. WIMAX
Está diseñado como una alternativa wíreless al
acceso de banda ancha DSL y cable, y una
forma de conectar nodos Wifi en una red de
área metropolitana.
Aunque WiMAX sólo puede proveer de
acceso de banda ancha Wíreless de hasta 50
Kilómetros.

23. LTE
Es la sucesora de las tecnologías 2G y 3G. La
principal diferencia con las generaciones
predecesoras será la capacidad para proveer
velocidades de acceso mayores de 100 Mbit/s
en movimiento y 1 Gbit/s en reposo,
manteniendo una calidad de servicio.
Actualmente se encuentra en la banda de los
2600MHz.

24. En cuanto a los via satelite se
encuentran.....
GPS
Podemos definir el GPS como un Sistema Global
de Navegación por Satélite (GNSS) que nos
permite fijar a escala mundial la posición de un
objeto, una persona, un vehículo o una nave.
La precisión del GPS
puede llegar a determinar
los punto de posición con
errores mínimos de cms.

25. Galileo
Es el Sistema Global de Navegación por Satélite
(GNSS) de Europa, un sistema bajo control civil
que ofrecerá servicios de posicionamiento
garantizados y de alta precisión.El servicio
estándar de Galileo utiliza dos bandas de
frecuencia, lo que
permitirá determinar la
posición en tiempo real con
un margen de error inferior a
un metro.El sistema
completo de Galileo está
compuesto por 30 satélites.
.

26. O el IRIDIUM
Es una red de comunicaciones móviles
personales basada en satélites de baja órbita.
Está diseñado para permitir que cualquier tipo de
transmisión (voz, datos, fax o mensajería) llegue a
cualquier parte de la Tierra.
Consta de 66 satélites de órbita baja (LEO)
situados a una altura de
unos 780 km sobre la
superficie terrestre
describiendo órbitas
circulares.
