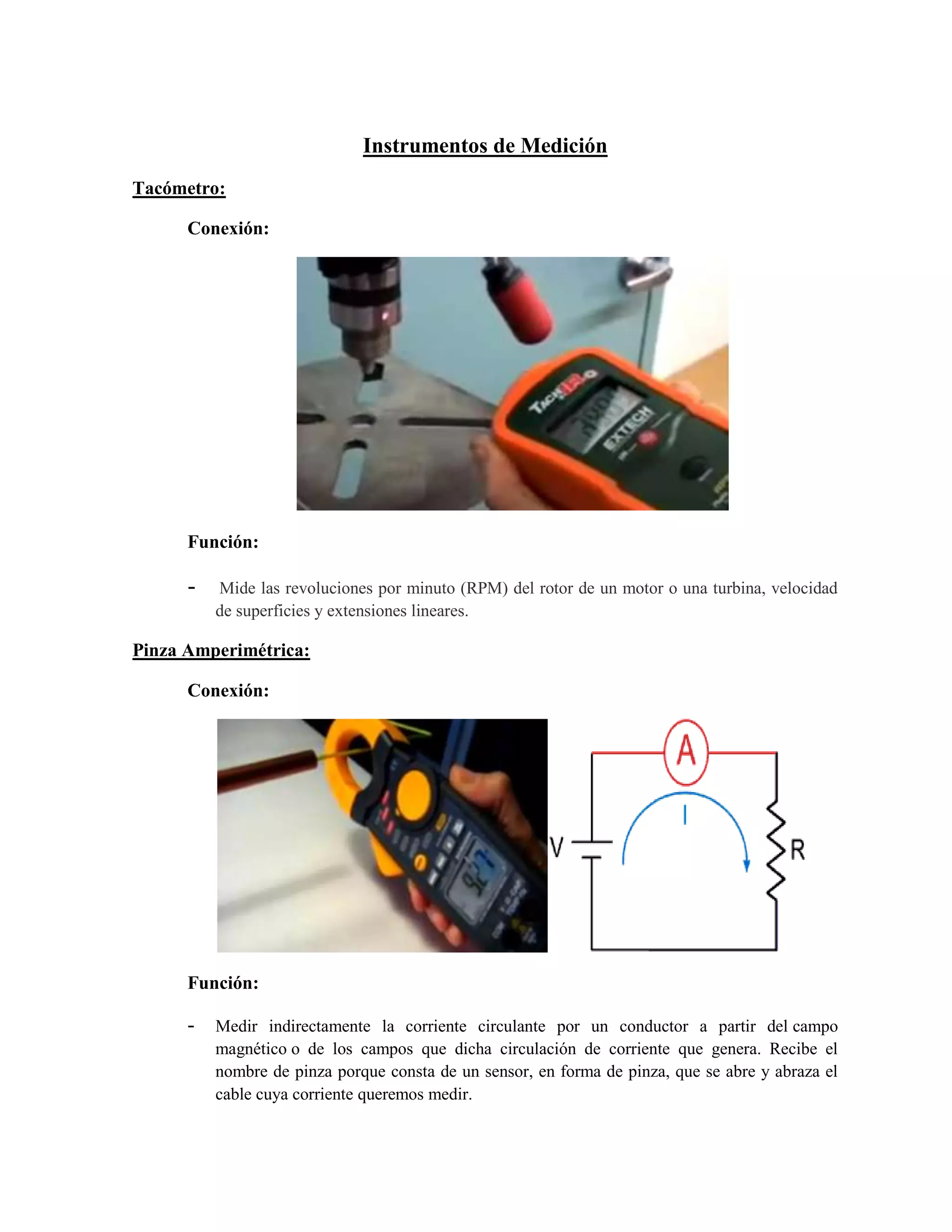

1. Instrumentos de Medición
Tacómetro:
Conexión:
Función:
- Mide las revoluciones por minuto (RPM) del rotor de un motor o una turbina, velocidad
de superficies y extensiones lineares.
Pinza Amperimétrica:
Conexión:
Función:
- Medir indirectamente la corriente circulante por un conductor a partir del campo
magnético o de los campos que dicha circulación de corriente que genera. Recibe el
nombre de pinza porque consta de un sensor, en forma de pinza, que se abre y abraza el
cable cuya corriente queremos medir.

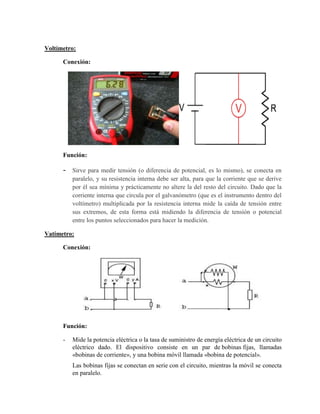

2. Voltímetro:
Conexión:
Función:
- Sirve para medir tensión (o diferencia de potencial, es lo mismo), se conecta en
paralelo, y su resistencia interna debe ser alta, para que la corriente que se derive
por él sea mínima y prácticamente no altere la del resto del circuito. Dado que la
corriente interna que circula por el galvanómetro (que es el instrumento dentro del
voltímetro) multiplicada por la resistencia interna mide la caída de tensión entre
sus extremos, de esta forma está midiendo la diferencia de tensión o potencial
entre los puntos seleccionados para hacer la medición.
Vatímetro:
Conexión:
Función:
- Mide la potencia eléctrica o la tasa de suministro de energía eléctrica de un circuito
eléctrico dado. El dispositivo consiste en un par de bobinas fijas, llamadas
«bobinas de corriente», y una bobina móvil llamada «bobina de potencial».
Las bobinas fijas se conectan en serie con el circuito, mientras la móvil se conecta
en paralelo.

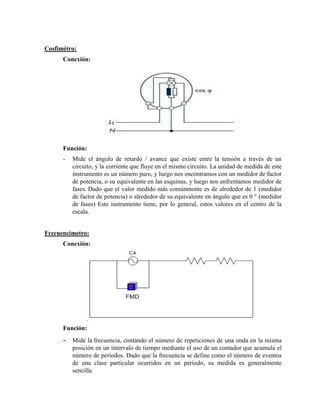

3. Cosfimétro:
Conexión:
Función:
- Mide el ángulo de retardo / avance que existe entre la tensión a través de un
circuito, y la corriente que fluye en el mismo circuito. La unidad de medida de este
instrumento es un número puro, y luego nos encontramos con un medidor de factor
de potencia, o su equivalente en las esquinas, y luego nos enfrentamos medidor de
fases. Dado que el valor medido más comúnmente es de alrededor de 1 (medidor
de factor de potencia) o alrededor de su equivalente en ángulo que es 0 ° (medidor
de fases) Este instrumento tiene, por lo general, estos valores en el centro de la
escala.
Frecuencímetro:
Conexión:
Función:
- Mide la frecuencia, contando el número de repeticiones de una onda en la misma
posición en un intervalo de tiempo mediante el uso de un contador que acumula el
número de periodos. Dado que la frecuencia se define como el número de eventos
de una clase particular ocurridos en un período, su medida es generalmente
sencilla.

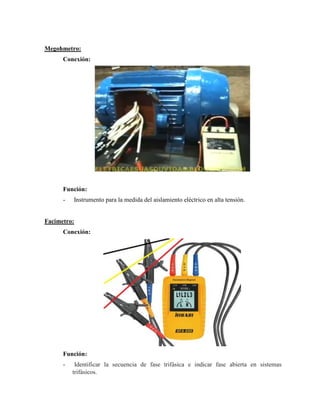

4. Megohmetro:
Conexión:
Función:
- Instrumento para la medida del aislamiento eléctrico en alta tensión.
Facimetro:
Conexión:
Función:
- Identificar la secuencia de fase trifásica e indicar fase abierta en sistemas
trifásicos.

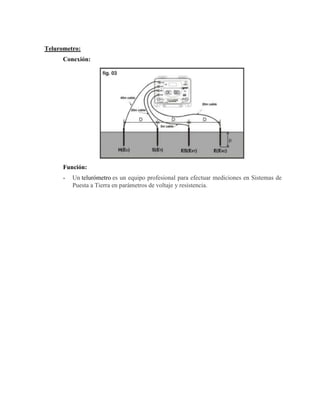

5. Telurometro:
Conexión:
Función:
- Un telurómetro es un equipo profesional para efectuar mediciones en Sistemas de
Puesta a Tierra en parámetros de voltaje y resistencia.
