El documento describe diferentes dispositivos y equipos de interconexión de redes, incluyendo repetidores, puentes, pasarelas, switches, routers, proxy servers y access points. Cada dispositivo opera en una capa diferente del modelo OSI y cumple una función específica como interconectar segmentos de red, pasar datos entre redes, encaminar paquetes, proveer acceso inalámbrico y más.

1. INTERCONEXIÓN DE REDES
Maira Macias CI:.14.897.443

2. INTERCONEXIÓN DE REDES
El objetivo de la Interconexión de Redes es dar un servicio de
comunicación de datos que implique diversas redes con
diferentes tecnologías de forma clara para el usuario.
Estos dispositivos varían de inteligencia y complejidad
basándose, principalmente, en la capa del modelo OSI que
funcionan.

3. EQUIPOS DE INTERCONEXIÓN
REPETIDORES
El repetidor es un elemento que permite la conexión de dos
tramos de red, teniendo como función principal regenerar
eléctricamente la señal, para permitir alcanzar distancias
mayores manteniendo el mismo nivel de la señal a lo largo de
la red.
Un repetidor interconecta múltiples segmentos de red en el
nivel físico del modelo de referencia OSI. Por esto sólo se
pueden utilizar para unir dos redes que tengan los
mismos protocolos de nivel físico.

4. RELAYS
Son dispositivos para la conexión de dos o más subredes de
comunicación.
PUENTES
Son dispositivos de almacén y envío. Aceptan una trama de
una subred, la pasan al nivel de enlace para verificar
checksums y la devuelven a la capa física para envío a la otra
subred.
TIPOS DE PUENTES
Puentes Transparentes
Puentes Por Encaminamiento Fuente

5. PASARELAS
Las subredes conectadas por un gateway pueden
ser mucho más distintas entre sí que usando un
puente, ya que a nivel de red es donde se
encuentran las mayores diferencias entre redes. Se
pueden hacer conversiones sofisticadas, e incluso
hay alternativas para conectar redes distintas sin
hacer conversiones.
CONVERSORES DE PROTOCOLO
El trabajo de un conversor es en general a nivel de aplicación
entre dos estándares distintos, y no se hacen traducciones
genéricas entre entidades de protocolos genéricas

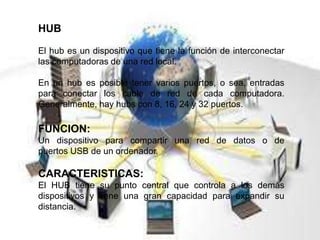

6. HUB
El hub es un dispositivo que tiene la función de interconectar
las computadoras de una red local.
En un hub es posible tener varios puertos, o sea, entradas
para conectar los cable de red de cada computadora.
Generalmente, hay hubs con 8, 16, 24 y 32 puertos.
FUNCION:
Un dispositivo para compartir una red de datos o de
puertos USB de un ordenador.
CARACTERISTICAS:
El HUB tiene su punto central que controla a los demás
dispositivos y tiene una gran capacidad para expandir su
distancia.

7. SWITCH
Un conmutador o Switch es un dispositivo digital de lógica de
interconexión de redes de computadores que opera en la
capa 2 del modelo OSI.
FUNCIÓN
Es interconectar dos o más segmentos de red, de manera
similar a los puentes (bridges), pasando datos de un
segmento a otro de acuerdo con la dirección MAC de destino
de las tramas en la red.
CARACTERÍSTICAS:
Permiten la conexión de distintas redes de área local (LAN).
 Interconectan las redes por medio de cables.
 Se les encuentra actualmente con un Hub integrado.
 Permiten la regeneración de la señal y son compatibles con la
mayoría de los sistemas operativos de red.

8. ROUTERS
Son dispositivos inteligentes que trabajan en el Nivel de Red
del modelo de referencia OSI, por lo que son dependientes
del protocolo particular de cada red.
FUNCIONES:
Cuando le llega un paquete procedente de Internet, lo dirige
hacia la interfaz destino por el camino correspondiente, es
decir, es capaz de encaminar paquetes IP.
CARACTERÍSTICAS:
Se conecta fácilmente al PC vía Ethernet
Permite a múltiples usuarios compartir una sola conexión
ADSL con una dirección WAN IP
Servidor integrado LAN DHCP
Servidor DNS integrado y relé.
Firewall de software actualizable
Voz de datos simultáneos en una sola línea de teléfono
No requiere instalación de software

9. PROXY SERVERS:
Opera en la capa de transporte, sesión, presentación
y aplicación.
Son computadoras que están corriendo una aplicación o
software.
Este software es capaz de realiza una infinidad de tareas:
Suelen ser servidores que corren software de seguridad
como el firewall, correo electrónico (SNMP, POP3),
servidores de web (HTTP/1.1).

10. ACCESS POINT
Es un dispositivo de red que interconecta equipos de
comunicación alámbrica para formar una red inalámbrica que
interconecta dispositivos móviles o con tarjetas de
red inalámbricas.
FUNCION
Los AP tienen como función principal permitir la conectividad
con la red, delegando la tarea de ruteo y direccionamiento a
servidores, ruteadores y switches.

11. TIPOS DE INTERCONEXIÓN.
LAN MAN WAN
Hub Repetidor Enrutador
Repetidor Switch Modem analógico
Gategay Bridges Modem Satelital
Puente Enrutador
Access Point Wireless
Modem Cable
