1. 1
INTRODUCCIÓN

2. 2
QUE ES ARDUINO?

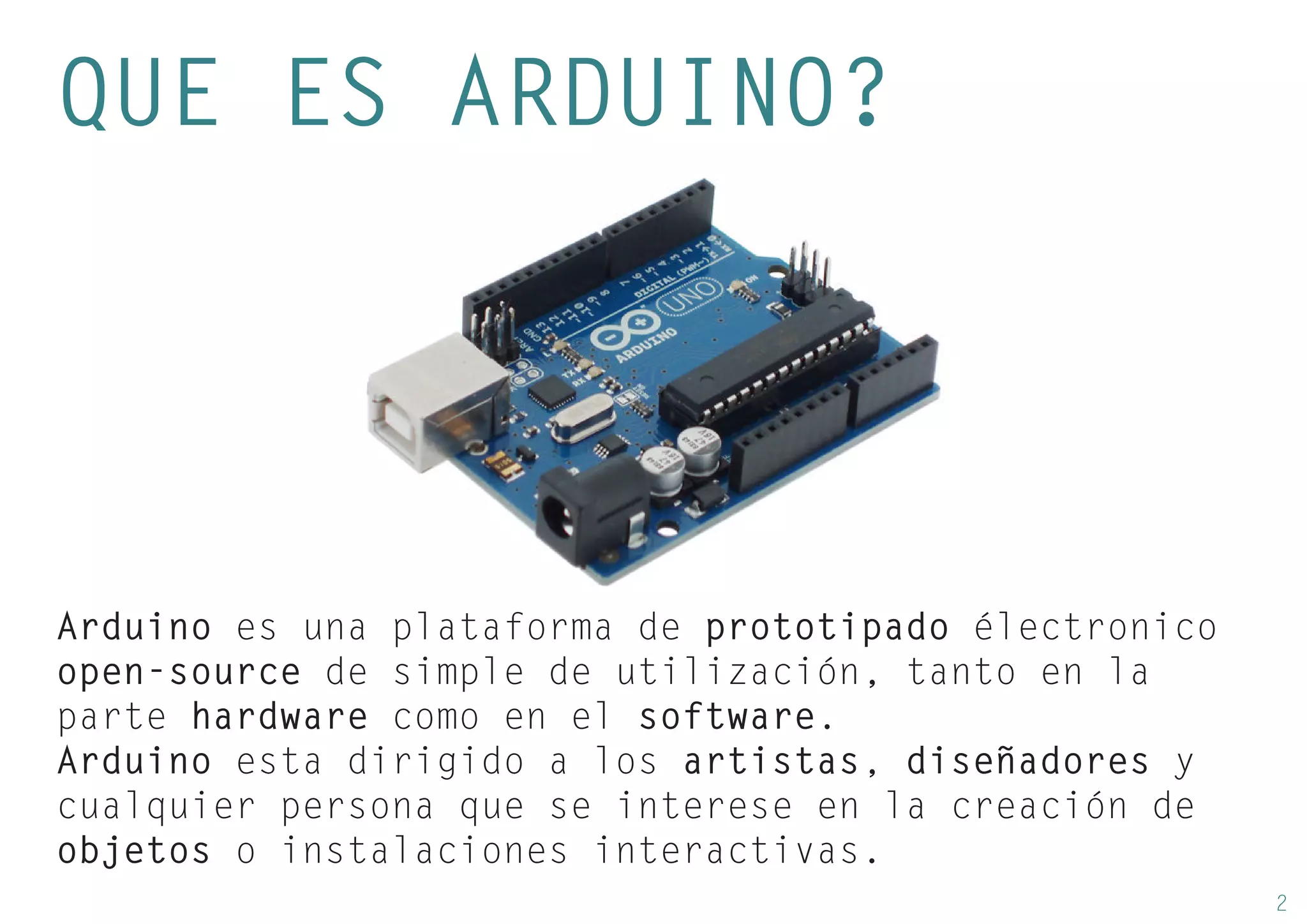

Arduino es una plataforma de prototipado électronico open-source de simple de utilización, tanto en la parte hardware como en el software.
Arduino esta dirigido a los artistas, diseñadores y cualquier persona que se interese en la creación de objetos o instalaciones interactivas.

3. 3
HISTORIA
El proyecto Arduino fue creado en el 2005 por un equipo de profesores y estudiantes del Instituto de diseño interactivo de Ivrea, escuela hoy desaparecida.
http://interactionivrea.org/ en/index.asp

4. 4
Gianluca Martino, David Mellis, David Cuartielles,
Tom Igoe, Massimo Banzi et Nicholas Zambetti.
HISTORIA

5. 5
Esta Inspirado de Processing, una herramienta de programación desarrollada en el 2001 par Casey Reas y Ben Fry, dos alumnos de John Maeda en el M.I.T.
HISTORIA

6. 6
VENTAJAS
* Dispositivo simple de utilización
* Bajo costo
* códigos y planos Open Source
* Multi-plataforma

7. 7
FILOSOFIA &
COMUNIDAD
Le proyecto Arduino esta basado sobre el principio de open source. Esto ha permitido un desarrollo rápido gracias a toda la comunidad, tanto en el software como en el hardware, su plateforma y elementos complementarios.
Existen numerosos recursos:
- Blog (http://blog.arduino.cc/)
- Forum (http://forum.arduino.cc/)
- Wiki (http://playground.arduino.cc/)

8. 8
ARDUINO DOCUMENTARY

9. 9
ARDUINO = DOS COSAS
Una plataforma física de prototipado
Un entorno de programacion

10. 10
PLATAFORMA (HARDWARE)
Arduino est como un cerebro qui va permitirnos realizar las conexiones lógicas entre un sentido y una acción. Por ejemplo, cuando leemos en voz alta los ojos(INPUT) captan la imagen de la palabra, el cerebro (ARDUINO) lo lee y/o lo interpreta y la boca (OUTPUT) emite el sonido de la palabra.

11. 11
PLATAFORMA (HARDWARE)
diferentes tipos de tarjetas

12. 12
PLATAFORMA (HARDWARE)
puerto USB
alimentacion

13. 13
PLATAFORMA (HARDWARE)
Procesador

14. 14
PLATAFORMA (HARDWARE)
+5V et +3,3V
digital PWM
ground -
analog
digital

15. 15
PROGRAMACIÓN (SOFTWARE)
arduino.cc

16. 16
PROGRAMACION (SOFTWARE)
Descargar el instalador de la aplicación

17. 17
PROGRAMACION (SOFTWARE)
Instalar el programa y si es necesario también los drivers FTDI.

18. 18
REINICIAR EL SISTEMA

19. 19
PRIMEROS PASOS
El Entorno de trabajo

20. 20
PRIMEROS PASOS
Elegir el tipo de tarjeta

21. 21
PRIMEROS PASOS
Elegir el puerto de serie a utilizar
comunmente es:
tty.usbserial...
(mac)
y COM ... (PC)

22. 22
PRIMEROS PASOS
Seleccionar el ejemplo
“Blink”:
examples/
Basics/
Blink

23. 23
COMO FUNCIONA UN CODIGO?
Basicamente es como una receta de cocina

24. 24
COMO FUNCIONA UN CODIGO?
ingredientes
utensilios
preparación

25. 25
UN POCO DE CODIGO...
pinMode() – permite definir un (pin) como
input o output.
digitalWrite() – envia una información binaria (high/ low) a una (pin).
digitalRead() – lee una información binaria (high/ low) en una (pin).
analogRead() – lee un valor analogo (de 0 à 1024) de un (pin).
analogWrite() – envia un valor analogo (de 0 à 255) à une entrée (pin)
delay() – permite realizar una pausa, el reloj interno de arduino cuenta en ms (milisegundos)

26. 26
PRIMERA INTERACCIÓN
Conectar una LED a Arduino

27. 27
COMO CONECTAR UNA LED?
La LED tiene una polaridad que se puede identificar generalmente por
- la pata mas larga es el +
- el lado recortado est el -
- la parte de metal mas importante al interior de la led es el -
+
+
-
-

28. 28
int led = 13;
void setup() {
pinMode(led, OUTPUT);
}
void loop() {
digitalWrite(led, HIGH);
delay(1000);
digitalWrite(led, LOW);
delay(1000);
}
PRIMERA INTERACCIÓN
Cambiar el “delay”

29. 29
PEQUEÑO EJERCICIO/JUEGO

30. 30
PEQUEÑO EJERCICIO/JUEGO
Comunicar un mensaje luminozo utilizando arduino y codigo morse

31. 31
PWM
Conectar una LED como en el diagrama

32. 32
COMO LEER UNA RESISTENCIA?

33. 33
PWM

34. 34
PWM
Abrir el ejemplo “Fade”:
examples/
Basics/
Fade

35. 35
int led = 9;
int brightness = 0;
int fadeAmount = 5;
void setup() {
pinMode(led, OUTPUT);
}
void loop() {
analogWrite(led, brightness);
brightness = brightness + fadeAmount;
if (brightness == 0 || brightness == 255) {
fadeAmount = -fadeAmount ;
}
delay(30);
}
PWM
Jugar cambiando los valores de “fadeAmount” y “delay”

36. 36
CONECTAR UN POTENCIOMETRO

37. 37
QUE ES UN POTENCIOMETRO?
Materia
Resistiva
1(+)
2
GND
Parte Variable

38. 38
LEER LOS VALORES DE UN POTENCIOMETRO CON ARDUINO

39. 39
ADAPTAR LOS VALORES A LA LED

40. 40
ENCENDER UNA LED CON LA AYUDA DE UN POTENCIOMETRO
