1. Introducción a la Micrófonia (I)
ÍNDICE DE MATERIAS PARTE I
1- Introducción a la microfonia
2-¿Que es un micrófono?
3-Tipos de microfonos
3.1-Dinámicos
3.2-Condensadores
por Jesús Sanchez:
1-Introducción
El mundo de la microfonía es extenso y nada fácil hoy en día, debido a la gran variedad de tipos, modelos y marcas que
existen hoy en día en el mercado. Todos ellos giran alrededor de las mismas características, + o - 3 db (+ o - ganancia en
ciertas frecuencias), sensibilidad ( + o - captación según intensidad), calidad , respuesta de frecuencia, etc...
En estos 4 capítulos que vamos a publicar en www.laorejadigital.com voy a tratar de explicar las bases y pasos básicos
para poder usar correctamente casi al cien por cien el micrófono dentro del HOME STUDIO actual (cosa nada fácil), puesto
que hay una gran variedad de instrumentos a grabar, condiciones acústicas a las que ajustarse, material diverso de
grabación del cual disponemos y material de reproducción y variedades de micrófonos. Por eso voy a generalizar en casi
todos los asuntos que expondré y trataré de aplicar partes comunes a una misma definición. Espero que sea ameno y fácil
de leer.
1.1 ¿Que es un Micrófono?
Micrófono es el término genérico que se usa para hablar de los elementos que transforman la energía acústica, (sonido -
fuente original : guitarra, voz), en energía eléctrica, (la señal de audio - ya sea Digital o analógica).
El micrófono es un tipo de transductor, un dispositivo, que transforma energía de una forma a otra.
Es decir estas teorías dicen que el micrófono se usa para amplificar la señal de audio original, la cual reproduciremos o
copiaremos (ya sea similar o distorsionada) a otra por medio de dispositivos eléctricos, teniendo en cuenta que nunca
volverán a ser como habían sido en un principio (por muy buen micro que se tenga, nunca se logrará el sonido original
que emite la la fuente), es decir, no existe el micro perfecto y nunca reproduciremos el sonido original como la fuente nos
a lo ha hecho llegar, pero según el micro lograremos mas calidez, semejanza, cercanía, cuerpo, etc…
Todo aquello que nos rodea, que es lo que nos va a afectar en la grabación y hay que tenerlo en cuenta en la elección de
un micrófono, ya sea la localización, cableado, mesa, conversores, dinámica, acústica de la sala de captación, etc…
Y aquí es donde podemos aplicar una de las máximas o mandamientos, dentro del mundo del sonido:
TU EQUIPO SONARÁ COMO SUENE EL PEOR DE LOS COMPONENTES DE TU EQUIPO.
Es decir que cuando tengamos que comprar un micrófono o cualquier componente de nuestro estudio tendremos que
tener en cuenta que todos los elementos del estudio sean semejantes unos a otros ya que aunque compremos un gran

2. micrófono el registro del sonido no dependerá solamente de la calidad de ese micrófono, sino de todo la cadena de
registro que tengamos, (aunque contra mejor micro, mejor captación, es lógico).
2- Tipos de micrófonos
Dicho esto, aclararé que la calidad que genera un micrófono en su representación eléctrica del sonido, depende
en gran parte de:
EL METODO EN QUE SE HACE LA CONVERSION DE ENERGIA
En otras palabras, la calidad depende del tipo de micrófono, o sea la membrana que utilicemos. Históricamente
han habido muchísimos modos de captación del sonido, y hoy en día existen en el mercado una gran variedad
de tipos de micrófonos y una gran parte de esta pueden ser usados en una misma situación.
Los 6 tipos de micros que existen en la actualidad son:
- DINÁMICOS
- CONDENSADOR
- CONDENSADOR - ELECTRET
- CINTA
- CARBONO
- PIEZO-ELECTRICO
De estos 6 tipos de micrófonos, los más usados (más o menos el 95 % ) y los que tendréis más oídos son los
dinámicos y los de condensador, de los cuales haremos una pequeña introducción, antes de adentrarnos a
fondo en todos los tipos de micrófono.
2.1 DINÁMICOS
Es el tipo de micrófono más común y usado actualmente. Diremos que el micrófono dinámico es igual a un
pequeño altavoz en miniatura, (ciertos elementos dinámicos son usados como ambas cosas: micrófonos y
altavoces, p. ej. Intercoms).
Los micrófonos dinámicos son los más versátiles, ya que son los más duros contra los golpes, los que menos
sonido ambiente recogen, ya que no son tan sensibles como los de condensador (por estas dos características
son los reyes del directo), pero por otro lado se sacrifica la calidad que tendría uno de condensador.
Los dinámicos se pueden utilizar en todas las aplicaciones, y así se hace ya sea en directo o en estudio, y por
que no son los que mas usaremos en el "Home Studio" sin duda alguna, ya que seguro que nuestro Home
studio no cuenta con un aislamiento acústico maravilloso y por ello son una buena opción , por el poco ruido
ambiente que captan. Los dinámicos no son los mejores micros en cuanto a calidad, eso esta claro, ya que no
hay comparación con los de condensador, pero son una buena opción calidad - precio.

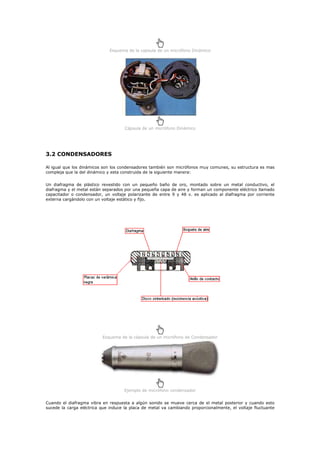

3. Esquema de la capsula de un micrófono Dinámico
Cápsula de un micrófono Dinámico
3.2 CONDENSADORES
Al igual que los dinámicos son los condensadores también son micrófonos muy comunes, su estructura es mas
compleja que la del dinámico y esta construida de la siguiente manera:
Un diafragma de plástico revestido con un pequeño baño de oro, montado sobre un metal conductivo, el
diafragma y el metal están separados por una pequeña capa de aire y forman un componente eléctrico llamado
capacitador o condensador, un voltaje polarizante de entre 9 y 48 v. es aplicado al diafragma por corriente
externa cargándolo con un voltaje estático y fijo.
Esquema de la cápsula de un micrófono de Condensador
Ejemplo de micrófono condensador
Cuando el diafragma vibra en respuesta a algún sonido se mueve cerca de el metal posterior y cuando esto
sucede la carga eléctrica que induce la placa de metal va cambiando proporcionalmente, el voltaje fluctuante

4. del metal posterior es entonces una representación del movimiento del diafragma.
Los elementos de un micrófono de condensador producen una señal de voltaje sin casi energía, por eso
presentan una gran impedancia (ya que los elementos que forman la estructura de un micrófono de
condensador, no representan apenas resistencia al sonido o si lo preferis a los cambios de presión en el aire),
por eso todos los micrófonos de condensador incorporan un amplificador, el cual conduce el micrófono
linealmente.
Los condensadores más antiguos llevaban tubos amplificadores y por eso físicamente eran súper largos, (ahora
se están empezando a usar tipo retro), los modernos son diferentes ya que usan amplificadores de transistores
y pueden fabricarse mucho más pequeños (también los hay de tubo, muy usados actualmente, aunque uno de
estos de calidad media alta nos será casi inalcanzable económicamente).
La respuesta de un micrófono de condensador es generalmente excelente y son usados en casi todos los
instrumentos en estudio, uno de los porques es porque el diafragma de los micrófonos de condensador no esta
construido en espiral (como los dinámicos), y eso les hace responder mas rápido y de forma más fina a
cualquier sonido.
En cuanto a calidad de sonido los condensadores son los mejores no hay duda de ello y este será el tipo de
micrófono que tendremos que comprar si queremos hacer una grabación con el mínimo de garantías eso esta
claro, pero hay que tener en cuenta que son los mas susceptibles al ruido y ello hace que para el "Home
Studio" no nos valla al 100% bien este tipo de micros ya que recoge casi todo el ruido ambiente que hay en
nuestro estudio.
Esto es todo en esta primera introducción al mundo de la microfonía, en los siguientes capítulos abordaremos:
- Las restantes clases de micros
- Del diseño funcional
- De las características acústicas y eléctricas de los micrófonos
- De su aplicación para grabación en "Home Studio"
- Comparativa con los productos que ofrece el mercado
