Este documento introduce las tablas de verdad como una herramienta lógica para determinar el valor de salida de circuitos lógicos compuestos de compuertas. Explica que la comunicación entre dispositivos se realiza a través de protocolos de comunicación que utilizan códigos binarios y circuitos lógicos. Además, describe las operaciones lógicas básicas como la negación, conjunción, disyunción y condicional que se usan para construir proposiciones compuestas cuyo valor se determina mediante tabl

1. Introducción a las
Tablas de Verdad

Prof. Alicia Bentos
Compuertas lógicas
Operaciones lógicas
Conectores lógicos
Proposiciones

2. Actualidad Digital

Dispositivos de Entrada y Salida

3. Cómo se comunican?

La comicación entre los distintos dispositivos
se realiza mediante distintos protocolos de
comucicación.

Pero al más bajo nivel, la comucicación es
mediante código binario(0's y 1's) y circuitos
lógicos.

4. Circuitos y compuertas

Los circuitos utilizan las compuertas lógicas

Arreglar imagen
Compuertas
lógicas

5. Compuertas lógicas
Simbología y nombres

6. Compuertas y tablas de verdad

La tabla de verdad nos ayuda a ver cuando sera
verdadera o falsa la salida del circuito (Q)
Q

7. Qué es tabla de verdad?

Es una herramienta lógica que nos permite saber
el valor de una proposición compuesta

En lógica tenemos solo 2 valores:

V – Verdadero – 1

F – Falso – 0

El valor de las proposiciones simples por
definición es V o F.

Las operaciones de lógica son: Negación,
Conjunción, Disyunción, Condicional,
Bicondicional

8. Operaciones lógicas

9. Ejercicio

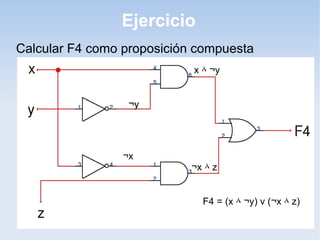

Calcular F4 como proposición compuesta
x ٨ ¬y
¬y
¬x
¬x ٨ z
F4 = (x ٨ ¬y) v (¬x ٨ z)
