Este documento explica los conceptos básicos de la modulación de amplitud, incluyendo las definiciones de señal portadora, señal moduladora y señal modulada. También describe por qué se usa la modulación, el proceso de modulación en amplitud, y cómo se puede demodular la señal usando un detector de envolvente. Finalmente, presenta algunas conclusiones clave sobre la modulación en amplitud.

1. Curso Semi-presencial
Radiodifusión en la Argentina:
aspectos técnicos y legales
La Plata, Octubre del 2012

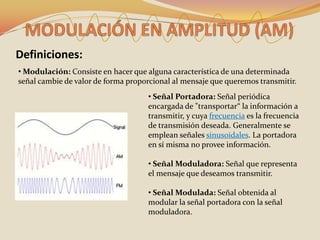

2. Definiciones:
• Modulación: Consiste en hacer que alguna característica de una determinada
señal cambie de valor de forma proporcional al mensaje que queremos transmitir.
• Señal Portadora: Señal periódica
encargada de "transportar“ la información a
transmitir, y cuya frecuencia es la frecuencia
de transmisión deseada. Generalmente se
emplean señales sinusoidales. La portadora
en sí misma no provee información.
• Señal Moduladora: Señal que representa
el mensaje que deseamos transmitir.
• Señal Modulada: Señal obtenida al
modular la señal portadora con la señal
moduladora.

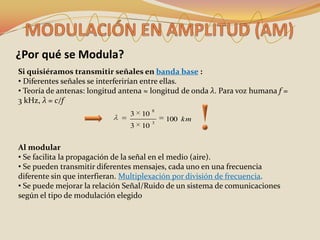

3. ¿Por qué se Modula?
Si quisiéramos transmitir señales en banda base :
• Diferentes señales se interferirían entre ellas.
• Teoría de antenas: longitud antena ≈ longitud de onda λ. Para voz humana f =
3 kHz, λ = c/f
8
3 10
3
100 km
3 10
Al modular
• Se facilita la propagación de la señal en el medio (aire).
• Se pueden transmitir diferentes mensajes, cada uno en una frecuencia
diferente sin que interfieran. Multiplexación por división de frecuencia.
• Se puede mejorar la relación Señal/Ruido de un sistema de comunicaciones
según el tipo de modulación elegido

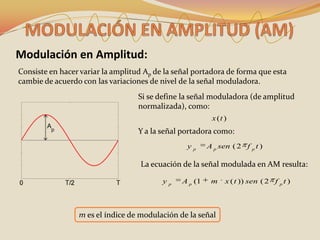

4. Modulación en Amplitud:
Consiste en hacer variar la amplitud Ap de la señal portadora de forma que esta
cambie de acuerdo con las variaciones de nivel de la señal moduladora.
Si se define la señal moduladora (de amplitud
normalizada), como:
x (t )
Y a la señal portadora como:
yp A p sen ( 2 f p t )
La ecuación de la señal modulada en AM resulta:
yp A p (1 m x ( t )) sen ( 2 f p t )
m es el índice de modulación de la señal

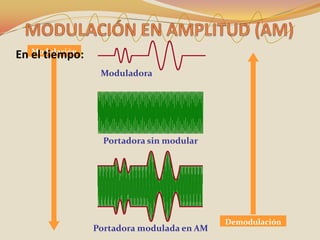

5. Modulación
En el tiempo:
Moduladora
Portadora sin modular
Demodulación
Portadora modulada en AM

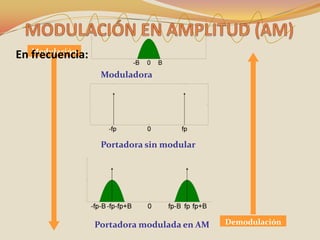

6. Modulación
En frecuencia:
Moduladora
Portadora sin modular
Portadora modulada en AM Demodulación

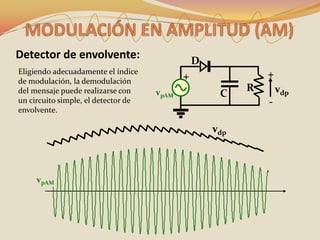

7. Detector de envolvente: D
Eligiendo adecuadamente el índice +
de modulación, la demodulación
+
del mensaje puede realizarse con vpAM R vdp
C
un circuito simple, el detector de -
envolvente.
vdp
vpAM

8. Detector de Envolvente:
D C1 R2
+ + + +
C2
R vdpsc vpAM
C vdp
vpAM R1 -
- -
Detector de pico Filtro pasa altos Amplificador de
banda base
vdp
vpAM
vdpsc
vpAM

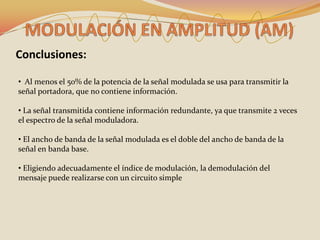

9. Conclusiones:
• Al menos el 50% de la potencia de la señal modulada se usa para transmitir la
señal portadora, que no contiene información.
• La señal transmitida contiene información redundante, ya que transmite 2 veces
el espectro de la señal moduladora.
• El ancho de banda de la señal modulada es el doble del ancho de banda de la
señal en banda base.
• Eligiendo adecuadamente el índice de modulación, la demodulación del
mensaje puede realizarse con un circuito simple

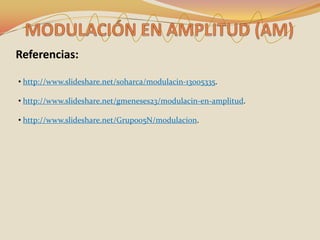

10. Referencias:
