1. REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA DEFENSA
UNIVERSIDAD NACIONAL EXPERIMENTAL POLITECNICA
DE LA FUERZA ARMADA
U.N.E.F.A
NUCLEO-CARABOBO EXTESION-GUACARA
Brs
Elio Peña 18.434.399
Anthony Padilla 18241596
Jean C. Castillo 16.217.734
Pedro Calvo 11.356.115
Ing. Telecom
G-005-N

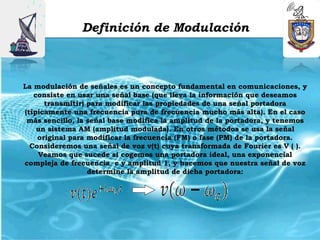

2. Definición de Modulación
La modulación de señales es un concepto fundamental en comunicaciones, y
consiste en usar una señal base (que lleva la información que deseamos
transmitir) para modificar las propiedades de una señal portadora
(típicamente una frecuencia pura de frecuencia mucho más alta). En el caso
más sencillo, la señal base modifica la amplitud de la portadora, y tenemos
un sistema AM (amplitud modulada). En otros métodos se usa la señal
original para modificar la frecuencia (FM) o fase (PM) de la portadora.
Consideremos una señal de voz v(t) cuya transformada de Fourier es V ( ).
Veamos que sucede si cogemos una portadora ideal, una exponencial
compleja de frecuencia c y amplitud 1, y hacemos que nuestra señal de voz
determine la amplitud de dicha portadora:

3. Definición de Modulación
Modular una señal consiste en modificar alguna de las características de
esa señal, llamada portadora, de acuerdo con las características de otra
señal llamada moduladora.
En la figura, se puede observar que la señal portadora es modificada
basándose en la amplitud de la señal moduladora y la señal
resultante es la que se muestra en el lado derecho de la figura.

4. Definición de Modulación
En telecomunicación el término modulación engloba el conjunto de
técnicas para transportar información sobre una onda portadora,
típicamente una onda sinusoidal. Estas técnicas permiten un mejor
aprovechamiento del canal de comunicación lo que posibilita
transmitir más información en forma simultánea, protegiéndola de
posibles interferencias y ruidos.
Una señal de baja frecuencia (arriba) puede ser transportado por una onda
de radio AM (varía la amplitud) o FM (varía la frecuencia).

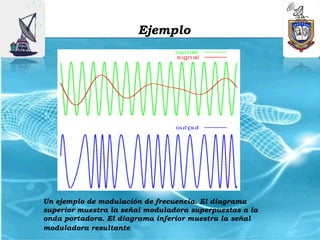

5. Ejemplo
Un ejemplo de modulación de frecuencia. El diagrama
superior muestra la señal moduladora superpuestas a la
onda portadora. El diagrama inferior muestra la señal
moduladora resultante.

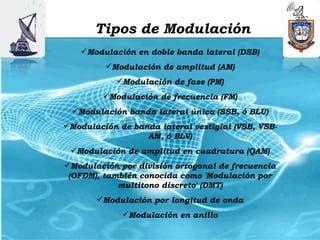

6. Tipos de Modulación
Modulación en doble banda lateral (DSB)
Modulación de amplitud (AM)
Modulación de fase (PM)
Modulación de frecuencia (FM)
Modulación banda lateral única (SSB, ó BLU)
Modulación de banda lateral vestigial (VSB, VSB-
AM, ó BLV)
Modulación de amplitud en cuadratura (QAM)
Modulación por división ortogonal de frecuencia
(OFDM), también conocida como 'Modulación por
multitono discreto' (DMT)
Modulación por longitud de onda
Modulación en anillo

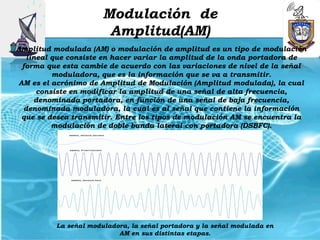

7. Modulación de
Amplitud(AM)
Amplitud modulada (AM) o modulación de amplitud es un tipo de modulación
lineal que consiste en hacer variar la amplitud de la onda portadora de
forma que esta cambie de acuerdo con las variaciones de nivel de la señal
moduladora, que es la información que se va a transmitir.
AM es el acrónimo de Amplitud de Modulación (Amplitud modulada), la cual
consiste en modificar la amplitud de una señal de alta frecuencia,
denominada portadora, en función de una señal de baja frecuencia,
denominada moduladora, la cual es al señal que contiene la información
que se desea transmitir. Entre los tipos de modulación AM se encuentra la
modulación de doble banda lateral con portadora (DSBFC).
La señal moduladora, la señal portadora y la señal modulada en
AM en sus distintas etapas.

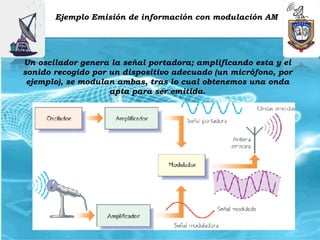

8. Ejemplo Emisión de información con modulación AM
Un oscilador genera la señal portadora; amplificando esta y el
sonido recogido por un dispositivo adecuado (un micrófono, por
ejemplo), se modulan ambas, tras lo cual obtenemos una onda
apta para ser emitida.

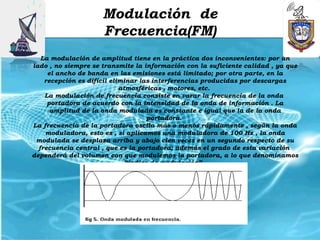

9. Modulación de
Frecuencia(FM)
La modulación de amplitud tiene en la práctica dos inconvenientes: por un
lado , no siempre se transmite la información con la suficiente calidad , ya que
el ancho de banda en las emisiones está limitado; por otra parte, en la
recepción es difícil eliminar las interferencias producidas por descargas
atmosféricas , motores, etc.
La modulación de frecuencia consiste en varar la frecuencia de la onda
portadora de acuerdo con la intensidad de la onda de información . La
amplitud de la onda modulada es constante e igual que la de la onda
portadora.
La frecuencia de la portadora oscila más o menos rápidamente , según la onda
moduladora, esto es , si aplicamos una moduladora de 100 Hz , la onda
modulada se desplaza arriba y abajo cien veces en un segundo respecto de su
frecuencia central , que es la portadora; además el grado de esta variación
dependerá del volumen con que modulemos la portadora, a lo que denominamos
“índice de modulación”.

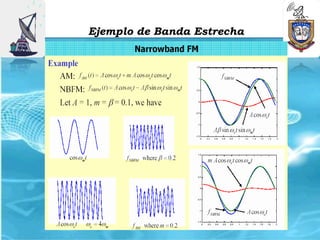

10. Ejemplo de Banda Estrecha

11. Ejemplo
Una señal (arriba) puede ser transportada en una onda
AM o FM.

12. Porque se Modula
Existen varias razones para modular, entre ellas:
Facilita la PROPAGACIÓN de la señal de información por cable
o por el aire.
Ordena el RADIOESPECTRO, distribuyendo canales a cada
información distinta.
Disminuye DIMENSIONES de antenas.
Optimiza el ancho de banda de cada canal
Evita INTERFERENCIA entre canales.
Protege a la Información de las degradaciones por RUIDO.
Define la CALIDAD de la información trasmitida

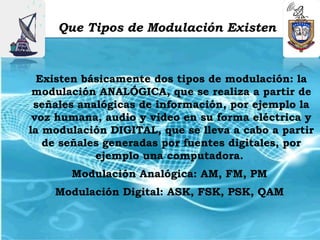

13. Que Tipos de Modulación Existen
Existen básicamente dos tipos de modulación: la
modulación ANALÓGICA, que se realiza a partir de
señales analógicas de información, por ejemplo la
voz humana, audio y video en su forma eléctrica y
la modulación DIGITAL, que se lleva a cabo a partir
de señales generadas por fuentes digitales, por
ejemplo una computadora.
Modulación Analógica: AM, FM, PM
Modulación Digital: ASK, FSK, PSK, QAM

14. Como Afecta el Canal a la Señal
Depende del medio o canal, ya que hay unos mejores que
otros, aunque también depende del tipo de modulación y
aplicación.
Los principales efectos que sufre la señal al propagarse son:
Atenuación
Desvanecimiento
Ruido Blanco aditivo
Interferencia externa
Ruido de fase
Reflexión de señales
Refracción
Difracción
Dispersión
