La antena Yagi fue inventada por el Dr. Hidetsugu Yagi y su ayudante de la Universidad Imperial de Tohoku. Consiste en un dipolo excitado y varios elementos pasivos como reflector y directores, lo que le da alta ganancia y direccionalidad. Es la antena más utilizada para recepción de TV debido a su estructura sencilla de construir.

2. La antena Yagi es una antena direccional inventada por el Dr. Hidetsugu Yagi de la Universidad Imperial de Tohoku y su ayudante. Esta invención da avanzada a las antenas convencionales, se construyo mediante una estructura simple de dipolo, combinado con elementos parásitos, conocidos como reflector y directores, con los cuales se logró construir una antena de muy alto rendimiento. INVENCION.

3. La antena Yagi es la más utilizada en recepción de TV. Está formada por un dipolo (elemento activo) y varios elementos pasivos. Su estructura básica y dimensiones se muestran en la figura. PARTES

4. En la antena Yagi, el elemento excitado es un dipolo que tiene una longitud de λ⁄2. El reflector tiene una longitud un poco mayor (en un 5%), y los directores son ligeramente más cortos (en un 5%). La separación entre los elementos es de 0.15 λ a 0.25 λ, aunque depende del fabricante. De hecho, cada fabricante tiene sus propios tipos en los que los directores y reflectores tienen una longitud y una separación determinada para conseguir la máxima ganancia y directividad.

5. La antena Yagi tiene un ancho de banda relativamente estrecho. Cuando se optimiza para ganancia, su ancho de banda utilizable es sólo cerca de 2% de la frecuencia de operación. Al variar la longitud de los directores se obtiene un ancho de banda más amplio, haciéndolos más cortos conforme se incrementa su distancia a partir del elemento excitado. Esto es necesario, por ejemplo, cuando la antena Yagi se utiliza para recepción de televisión.

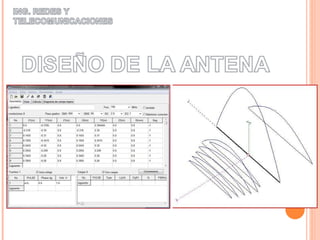

6. PRIMERO Con un software de diseño de antena realice el diseño de la geometría de una antena Yagi para la recepción de un canal de TV, para este diseño se eligió el Canal Unitel de Bolivia, cuya frecuencia es de 190 MHZ. Se recomienda utilizar el programa Mmanagal1_2 , que puede descargarlo de www.coimbraweb.com / Recursos

8. SEGUNDO Grafique el patrón de radiación de la antena diseñada. Los parámetros de la antena deben tener los siguientes valores referenciales: Resistencia de radiación, R (Ohm) entre 25 y 35. Relación de onda estacionaria, SWR ó ROE ≤ 2, para una línea de 50 Ω. Ganancia de la antena Ga ≥ 10 dBi. Relación frente – atrás F/B ≥ 15 dB. Ancho de haz ≤ 50º.

10. Se necesita el siguiente material: varas de aluminio suspensores plásticos cable coaxial conector de cable coaxial vara plástica

11. las varas deben ser cortadas según lo calculado en el programa. una vez cortadas debemos sujetarlas a una vara principal con los sujetadores de plástico. conectar el cable coaxial al dipolo cuidando q estos no se unan, colocando la vara de plástico debajo de este. ajustar el dipolo, el reflector y los directores a las distancias calculadas por el programa. y listo !!! Ya tenemos echa un a antena yagi para la frecuencia de 190MHz.
