Modulación en amplitud
Este documento describe los conceptos básicos de la modulación de señales. Explica que la modulación es un método para transformar una señal de manera que sea más adecuada para la transmisión. Describe los tipos principales de modulación como la modulación de amplitud, frecuencia y fase. También explica conceptos clave como la señal portadora, la banda base, el índice de modulación y los diferentes métodos de modulación de amplitud como DSB, SSB y AM.
Más contenido relacionado
Similar a Modulación en amplitud
Modulación en amplitud
- 1.
- 2. Modulación Método detransformación que se aplica sobre una señal para hacerla más apropiada para un propósito de transmisión específico.
- 3. ¿Por qué seModula una Señal? Por radiación eficiente (La teoría electromagnética indica que se requieren antenas con dimensiones del orden de sus múltiplos o submúltiplos, es decir 2 etc.) Transmisión de Múltiples señales por un mismo canal (pej con multiplexado en frecuencia). Se puede mejorar la relación Señal/Ruido de un sistema de Comunicación según el tipo de modulación elegido.
- 4. Otra razón Empleoeficiente del espectro de frecuencias (espectro electromagnético)
- 5. Tipos de Modulación Modulación Análoga Esta opera sobre señales continuas. Por esta razón también se denomina Modulación de Onda Continua Modulación Digital Este tipo de modulación involucra señales discretas y procesos como cuantificación, conversión A/D y codificación.

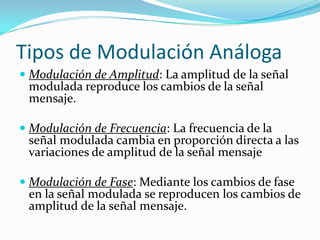

- 6. Tipos de ModulaciónAnáloga Modulación de Amplitud: La amplitud de la señal modulada reproduce los cambios de la señal mensaje. Modulación de Frecuencia: La frecuencia de la señal modulada cambia en proporción directa a las variaciones de amplitud de la señal mensaje Modulación de Fase: Mediante los cambios de fase en la señal modulada se reproducen los cambios de amplitud de la señal mensaje.
- 7. Señal Modulada deDiversas Formas
- 8. Banda Base Seutiliza este término para designar la banda original de frecuencias de la señal, es decir, la banda de frecuencias que entrega la fuente original del mensaje o el transductor de entrada. La señal banda base constituye la información o mensaje. También se denomina moduladora.
- 9. Modulación en Amplitud En este método se realiza una especie de mezcla entre la señal original (mensaje o banda base) y una señal de frecuencia mayor llamada portadora. El producto de este proceso es una señal modulada cuya Amplitud varía proporcionalmente al mensaje original.
- 10. Señal Portadora (carrier) Se denomina así a una señal que no transporta información pero que realiza una función fundamental para la transmisión como es el desplazamiento en frecuencia de la señal mensaje. Las portadoras son señales que permiten la recuperación del mensaje luego de la recepción (retraslado a la frecuencia original del mensaje)
- 11. Ejemplo de PortadoraSenoidal Aunque usualmente se utilizan señales periódicas del tipo senoidal como portadoras, estas pueden tener otras formas, el requisito es que sean periódicas.

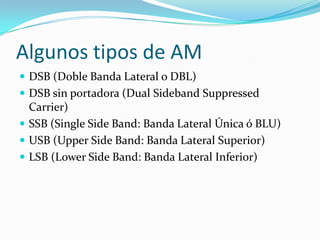

- 12. Algunos tipos deAM DSB (Doble Banda Lateral o DBL) DSB sin portadora (Dual Sideband Suppressed Carrier) SSB (Single Side Band: Banda Lateral Única ó BLU) USB (Upper Side Band: Banda Lateral Superior) LSB (Lower Side Band: Banda Lateral Inferior)
- 13. DSB En AMDSB, la información aparece repetida en dos bandas laterales: Superior e Inferior
- 14. Modulación Moduladora Modulación de amplitud, portadora completa (AM) Portadora sin modular Portadora modulada en AM Demodulación

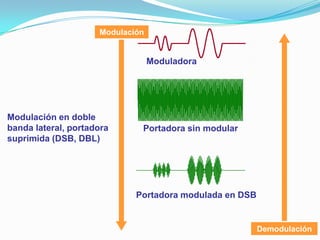

- 15. Modulación Moduladora Modulación en doble banda lateral, portadora Portadora sin modular suprimida (DSB, DBL) Portadora modulada en DSB Demodulación
- 16. Modulación Moduladora Modulación en banda lateral única, portadora suprimida (SSB, BLU). Banda Lateral Superior Portadora sin modular (USB, BLS) Portadora modulada en USB Demodulación Una portadora de Banda Lateral Inferior (LSB, BLI) tendría el mismo aspecto (cambiaría la frecuencia)
- 17. Índice de Modulación Es una cifra adimensional que representa la relación entre la cantidad de variación de la amplitud de la señal modulada con respecto a la señal moduladora. En otras palabras, el índice de modulación mide que tan pronunciados son los cambios de amplitud de la señal modulada comparados con la amplitud original del mensaje.
- 18. Señal A.M pocomodulada (submodulada)
- 19.
- 20.
- 21. Esquema general detransmisión en AM
- 22. Demodulación con Detectorde Envolvente D + + vpAM R vdp C - vdp vpAM ATE-UO EC dem AM 05
- 23. D C1 R2 + + + + C2 R vdpsc vpAM C vdp vpAM R1 - - - Detector de pico Filtro pasa altos Amplificador de banda base vdp vpAM vdpsc vpAM ATE-UO EC dem AM 06

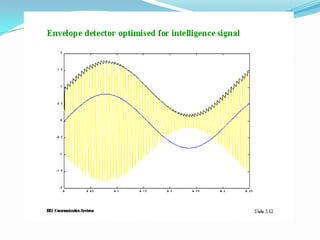

- 27. Supresión de unaBanda Lateral
- 28. Supresión de unaBanda Lateral (Esquema General de Transmisión)
- 29. Supresión de unaBanda Lateral (Esquema General de Recepción)
- 30. Demodulación de laseñal AM Circuito “Detector de Envolvente” Básico http://www.discip.crdp.ac- caen.fr/phch/lycee/terminale/modem/modem.htm La denominación en inglés de este circuito es “envelope detector”
- 31. En AM DSBla envolvente aparece reflejada respecto al eje x (tiene simetría respecto a este eje), dicho reflejo se da precisamente por tener la misma información repetida en dos bandas laterales; la superior y la inferior.
- 33. Posteriormente se puedeagregar un filtro pasabajos para remover las componentes de rizado (“ripple”) restantes.
- 34. Receptor Superheterodino: Estees el receptor implementado en la mayoría de radios comerciales, en una presentación posterior presentaremos más detalles acerca de él.
- 35. Efeméride Heinrich Rudolf Hertz (Hamburgo, 22 de febrero de 1857 – Bonn, 1 de enero de 1894) fue un físico alemán descubridor del efecto fotoeléctrico y de la propagación de las ondas electromagnéticas, así como de formas de producirlas y detectarlas. Murió a los 36 años!!!
