Este documento describe el diseño e implementación de un inversor con sistema de carga y monitoreo de baterías. El inversor convierte corriente continua de una batería a corriente alterna para carga de dispositivos. Incluye un circuito rectificador para cargar la batería y un circuito con LEDs para monitorear el estado de carga. Se simuló y construyó cada circuito, y se comprobó que el inversor genera una onda cuadrada de salida.

1. INVERSOR CON SWITCHEO
María Fernanda Alvarado#1
, Roger Alvarado #1
, Ronald Pineda #1
Tuesman Castillo#2
#1
Profesional en formación, Universidad Técnica Particular de Loja
#2
Docente EET, Universidad Técnica Particular de Loja
Loja, Ecuador
1
mfalvaradoxx@utpl.edu.ec,1
realvarado1@utpl.edu.ec, 1
rfpineda@utpl.edu.ec,
2
tdcastillo@utpl.edu.ec,
Resumen.- El presente trabajo consiste en elaborar el Estudio,
diseño e implementación de un inversor con switcheo.
Palabras claves— transformador, inversor, carga, descarga,
switcheo, batería.
I. DISEÑO DEL INVERSOR
Durante el proceso de estudio y planificación de nuestro
inversor hemos considero realizar en bloques las diferentes
partes que conforman el mismo, las cuales son:
 Inversor
 Etapa Carga de batería.
 Etapa de monitoreo
A. Inversor.
La función de un inversor es cambiar un voltaje de entrada de
corriente continua a un voltaje simétrico de salida de corriente
alterna, con la magnitud y frecuencia deseada por el usuario o el
diseñador.
Fig1. Simulación del Circuito del Inversor
B. Cargador de Batería
En esta etapa realizamos un sistema rectificador de onda
completa entre el D1 y D2. El voltaje pulsante resultante se
aplica directamente a la batería que se desea cargar a través
del tiristor (SCR1).
Cuando la batería o acumulador está bajo de carga, el
tiristor (SCR2) está en estado de corte, es decir, se
comporta como un circuito abierto.
A medida que la carga de la batería aumenta, el voltaje
en el cursor del potenciómetro también aumenta, llegando a
tener un voltaje suficiente para hacer conducir al diodo
zener. Cuando el diodo zener conduce, dispara al tiristor
(SCR2) que ahora se comporta como un corto.
Cuando el tiristor SCR2 conduce se crea una división de
voltaje con los resistores R1 y R3. La división de voltaje
causa que el voltaje en el ánodo del diodo D3 sea muy
pequeño para disparar al tiristor (SCR1) y así se detiene el
paso de corriente hacia la batería (dejando de cargarla).
Fig2. Simulación del Circuito del Cargador de Batería
C. Monitoreo de carga
El funcionamiento del circuito se basa en un
potenciómetro de ajuste de 10K utilizado para regular la
sensibilidad del circuito, la corriente atraviesa la resistencia
y un diodo zener para luego llegar a la base del primer

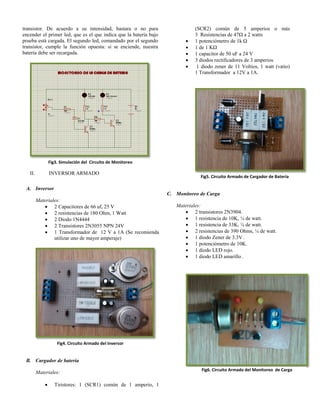

2. transistor. De acuerdo a su intensidad, bastara o no para
encender el primer led, que es el que indica que la batería bajo
prueba está cargada. El segundo led, comandado por el segundo
transistor, cumple la función opuesta: si se enciende, nuestra
batería debe ser recargada.
Fig3. Simulación del Circuito de Monitoreo
II. INVERSOR ARMADO
A. Inversor
Materiales:
 2 Capacitores de 66 uf, 25 V
 2 resistencias de 180 Ohm, 1 Watt
 2 Diodo 1N4444
 2 Transistores 2N3055 NPN 24V
 1 Transformador de 12 V a 1A (Se recomienda
utilizar uno de mayor amperaje)
Fig4. Circuito Armado del Inversor
B. Cargador de batería
Materiales:
 Tiristores: 1 (SCR1) común de 1 amperio, 1
(SCR2) común de 5 amperios o más
3 Resistencias de 47Ω a 2 watts
 1 potenciómetro de 1k Ω
 1 de 1 KΩ
 1 capacitor de 50 uF a 24 V
 3 diodos rectificadores de 3 amperios
 1 diodo zener de 11 Voltios, 1 watt (vatio)
1 Transformador a 12V a 1A.
Fig5. Circuito Armado de Cargador de Batería
C. Monitoreo de Carga
Materiales:
 2 transistores 2N3904.
 1 resistencia de 10K, ¼ de watt.
 1 resistencia de 33K, ¼ de watt.
 2 resistencias de 390 Ohms, ¼ de watt.
 1 diodo Zener de 3.3V .
 1 potenciómetro de 10K.
 1 diodo LED rojo.
 1 diodo LED amarillo .
Fig6. Circuito Armado del Monitoreo de Carga

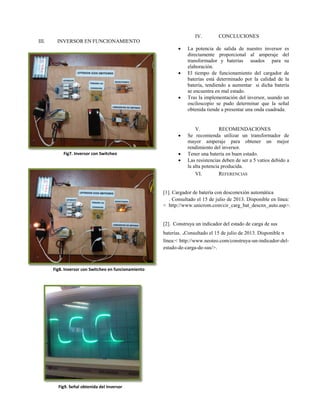

3. III. INVERSOR EN FUNCIONAMIENTO
Fig7. Inversor con Switcheo
Fig8. Inversor con Switcheo en funcionamiento
Fig9. Señal obtenida del Inversor
IV. CONCLUCIONES
 La potencia de salida de nuestro inversor es
directamente proporcional al amperaje del
transformador y baterías usados para su
elaboración.
 El tiempo de funcionamiento del cargador de
baterías está determinado por la calidad de la
batería, tendiendo a aumentar si dicha batería
se encuentra en mal estado.
 Tras la implementación del inversor, usando un
osciloscopio se pudo determinar que la señal
obtenida tiende a presentar una onda cuadrada.
V. RECOMENDACIONES
 Se recomienda utilizar un transformador de
mayor amperaje para obtener un mejor
rendimiento del inversor.
 Tener una batería en buen estado.
 Las resistencias deben de ser a 5 vatios debido a
la alta potencia producida.
VI. REFERENCIAS
[1]. Cargador de batería con desconexión automática
. Consultado el 15 de julio de 2013. Disponible en línea:
< http://www.unicrom.com/cir_carg_bat_descnx_auto.asp>.
[2]. Construya un indicador del estado de carga de sus
baterías. .Consultado el 15 de julio de 2013. Disponible n
línea:< http://www.neoteo.com/construya-un-indicador-del-
estado-de-carga-de-sus/>.
