El documento detalla el diseño de un circuito inversor sinusoidal que convierte corriente continua en corriente alterna, atendiendo a especificaciones que protegen tanto la carga como la fuente. Inversores se clasifican por tipo de onda y potencia de salida y son utilizados en diversas aplicaciones, incluyendo energías renovables. Se destacan técnicas modernas de modulación como PWM para mejorar la calidad de la onda sinusoidal generada.

1. PROYECTO INVERSOR SENOIDAL

3. Circuito de Potencia y Control
Entrada/Generacion o Voltaje
Salida / Carga
Lo que queremos es disenar un circuito que
ajuste o modifique la potencia entregada en
la carga, sin dañar la carga, sin dañar la
fuente y sin dañarse el mismo respondiendo
a las especificaciones.

5. Origenes del Proyecto
2010
2011

6. Inversor Sinusoidal
Ing . Helkin O. Baquero.
Ing. Marino B. Rivera.

7. • Se puede decir que es un conjunto de dispositivos y aplicaciones
electrónica que en conjunto convierten una corriente directa en
corriente alterna.
• Se pueden clasifican según el tipo de onda(Cuadrada, cuasi-
sinusoidal, sinusoidal, etc.) y la salida de potencia (Monofásico y
trifásico).
Que es un inversor de Corriente

8. • La función de un inversor es cambiar un voltaje de
entrada de corriente continua a un voltaje simétrico de
salida de corriente alterna, con la magnitud y frecuencia
deseada por el usuario o el diseñador. Los inversores se
utilizan en una gran variedad de aplicaciones, desde
pequeñas fuentes de alimentación para computadoras,
hasta aplicaciones industriales para controlar alta
potencia. Los inversores también se utilizan para
convertir la corriente continua generada por los paneles
solares fotovoltaicos, acumuladores o baterías, etc, en
corriente alterna y de esta manera poder ser inyectados
en la red eléctrica o usados en instalaciones eléctricas
aisladas.

9. • Un inversor simple consta de un oscilador que controla a
un transistor, el cual se utiliza para interrumpir la corriente
entrante y generar una onda rectangular.
• Esta onda rectangular alimenta a un transformador que
suaviza su forma, haciéndola parecer un poco más una onda
sinusoidal y produciendo el voltaje de salida necesario. Las
formas de onda de salida del voltaje de un inversor ideal
debería ser sinusoidal. Una buena técnica para lograr esto es
utilizar la técnica de PWM logrando que la componente
principal sinusoidal sea mucho más grande que las armónicas
superiores.

10. • Los inversores más modernos han comenzado a utilizar
formas más avanzadas de transistores o dispositivos
similares, como los tiristores, los TRIAC o los IGBT.
• Los inversores más eficientes utilizan varios artificios
electrónicos para tratar de llegar a una onda que simule
razonablemente a una onda sinusoidal en la entrada del
transformador, en vez de depender de éste para suavizar
la onda.

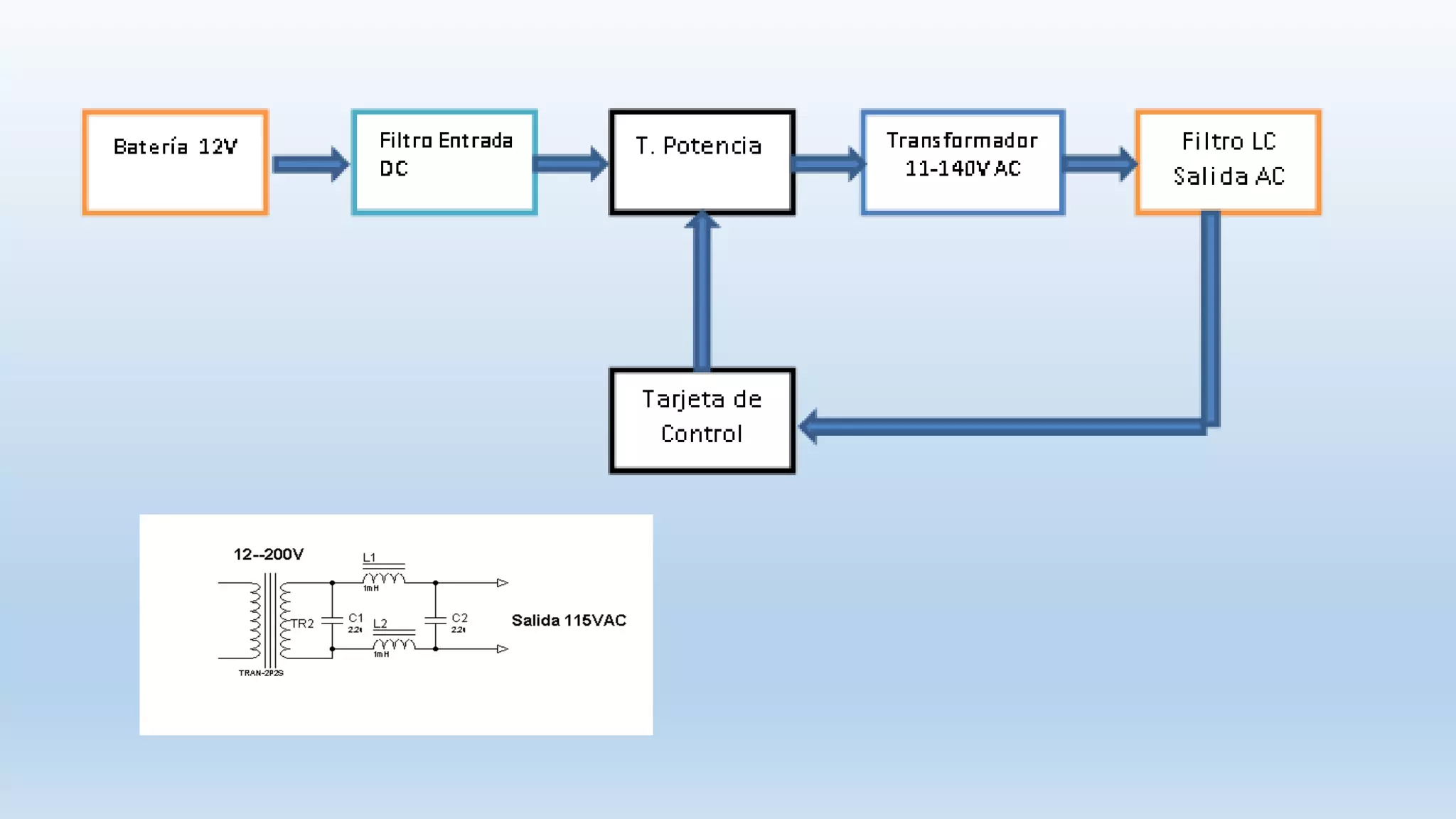

11. Diagrama En Bloque
Oscilador
Transferencia
Protección
Potencia Transformador
Salida/ Entrada
Tarjeta principal
Etapa de Potencia
Cargador
Batería

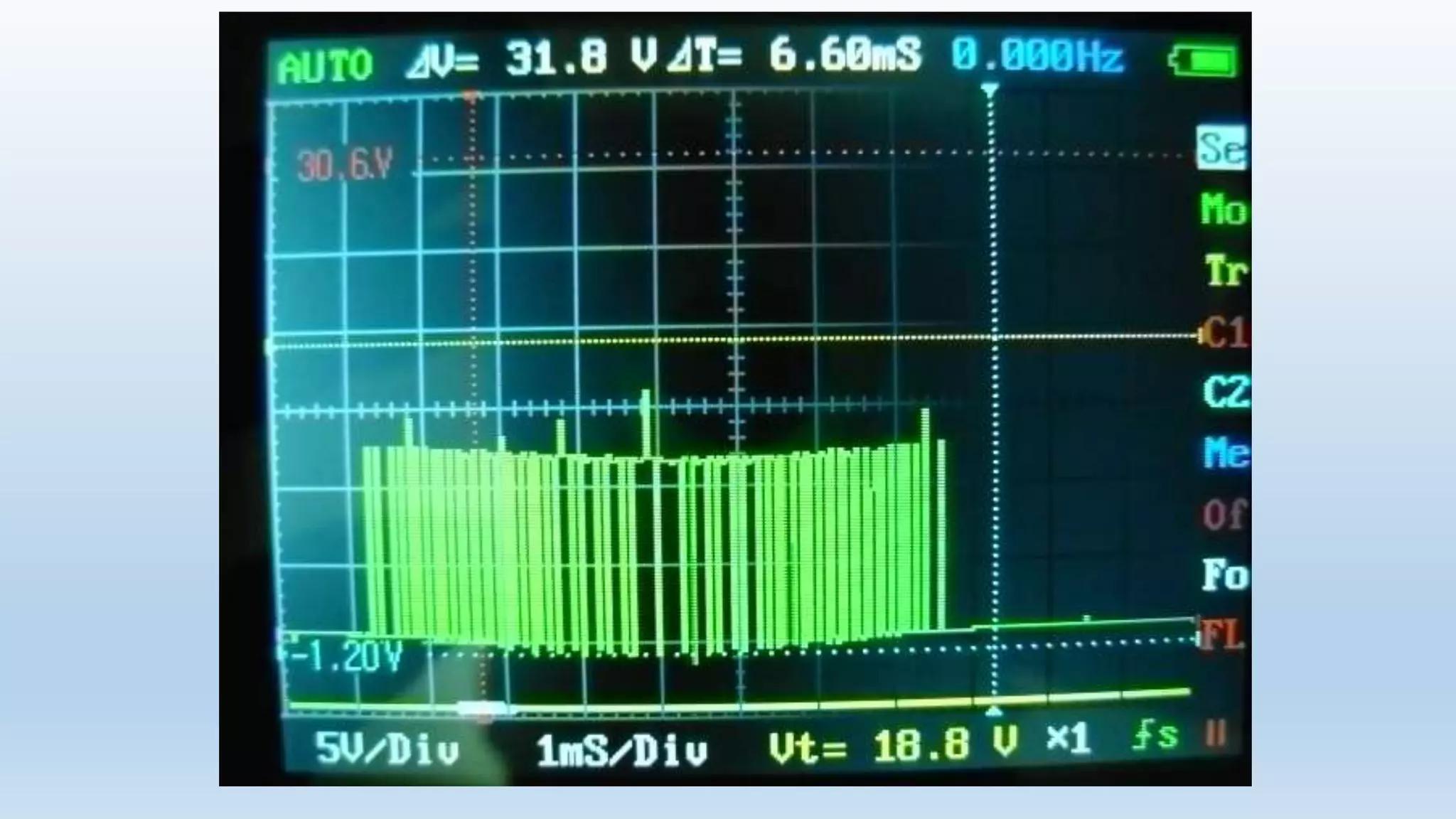

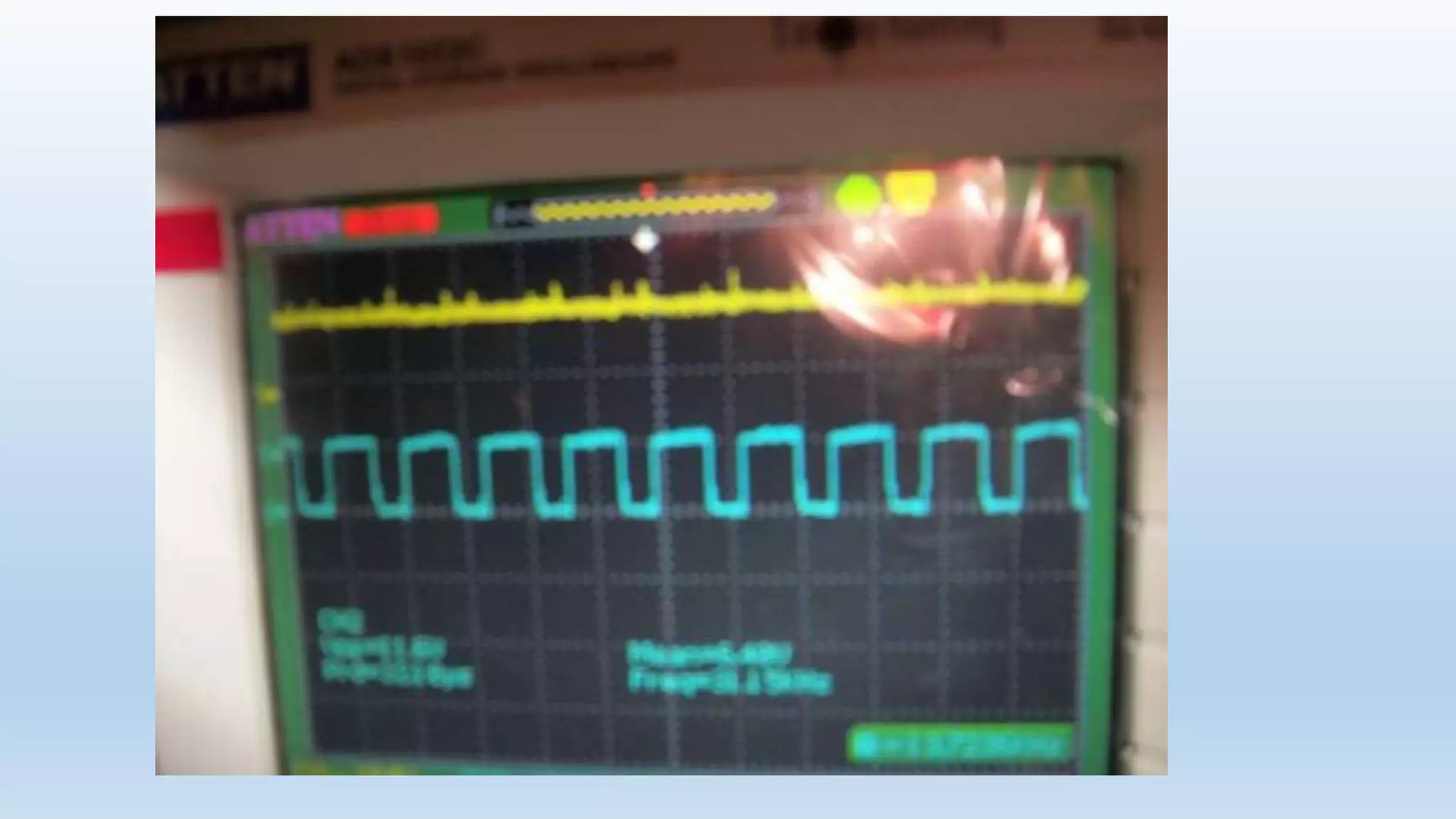

13. Modulación
• Para Inversores la modulación PWM y SPWM son lo dos método mas
usados.
• PWM Hay 2 tipos de un Solo Pulso y de Varios pulso
• SPWM hay 2 tipos Unipolar y Bipolar

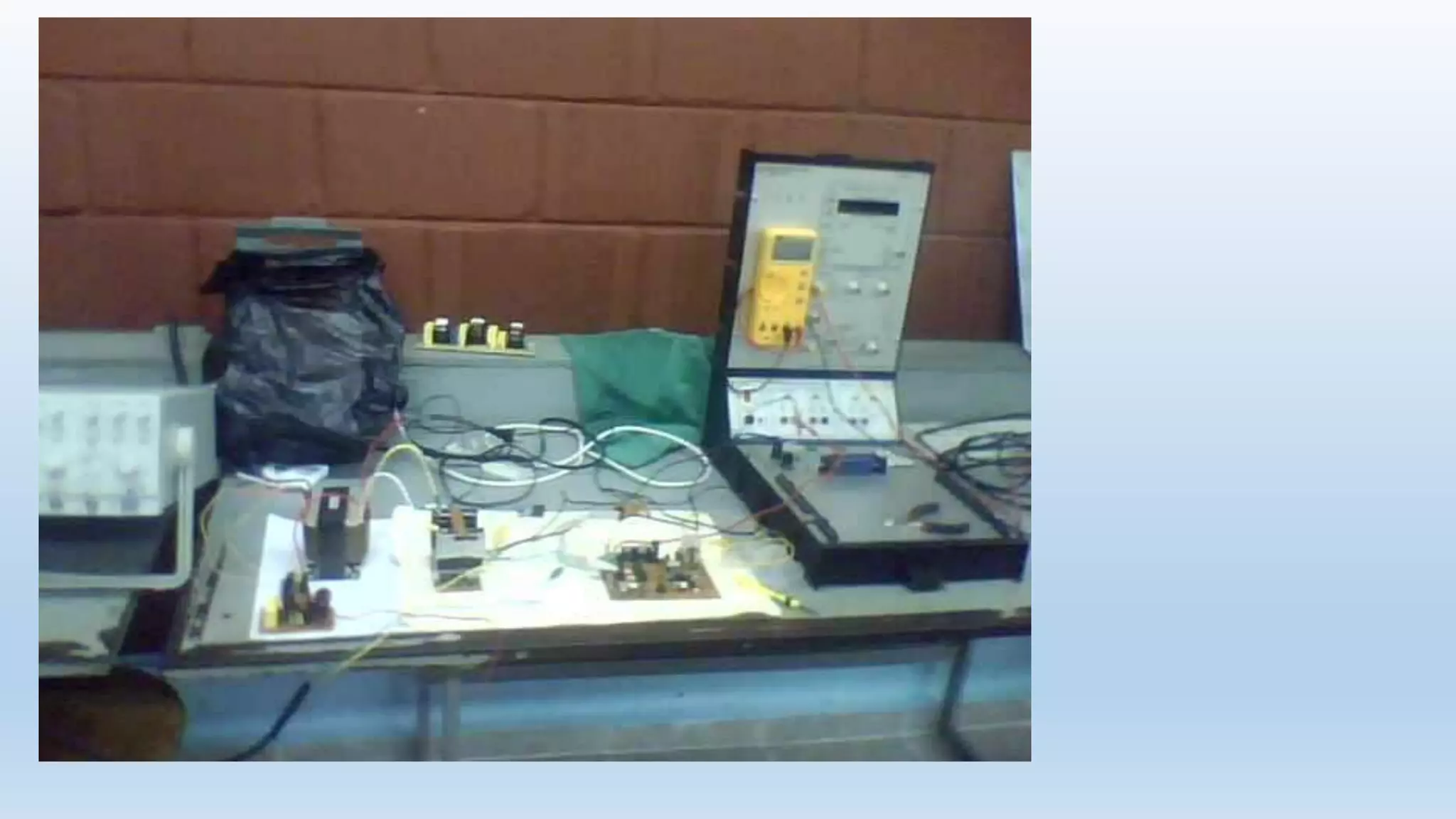

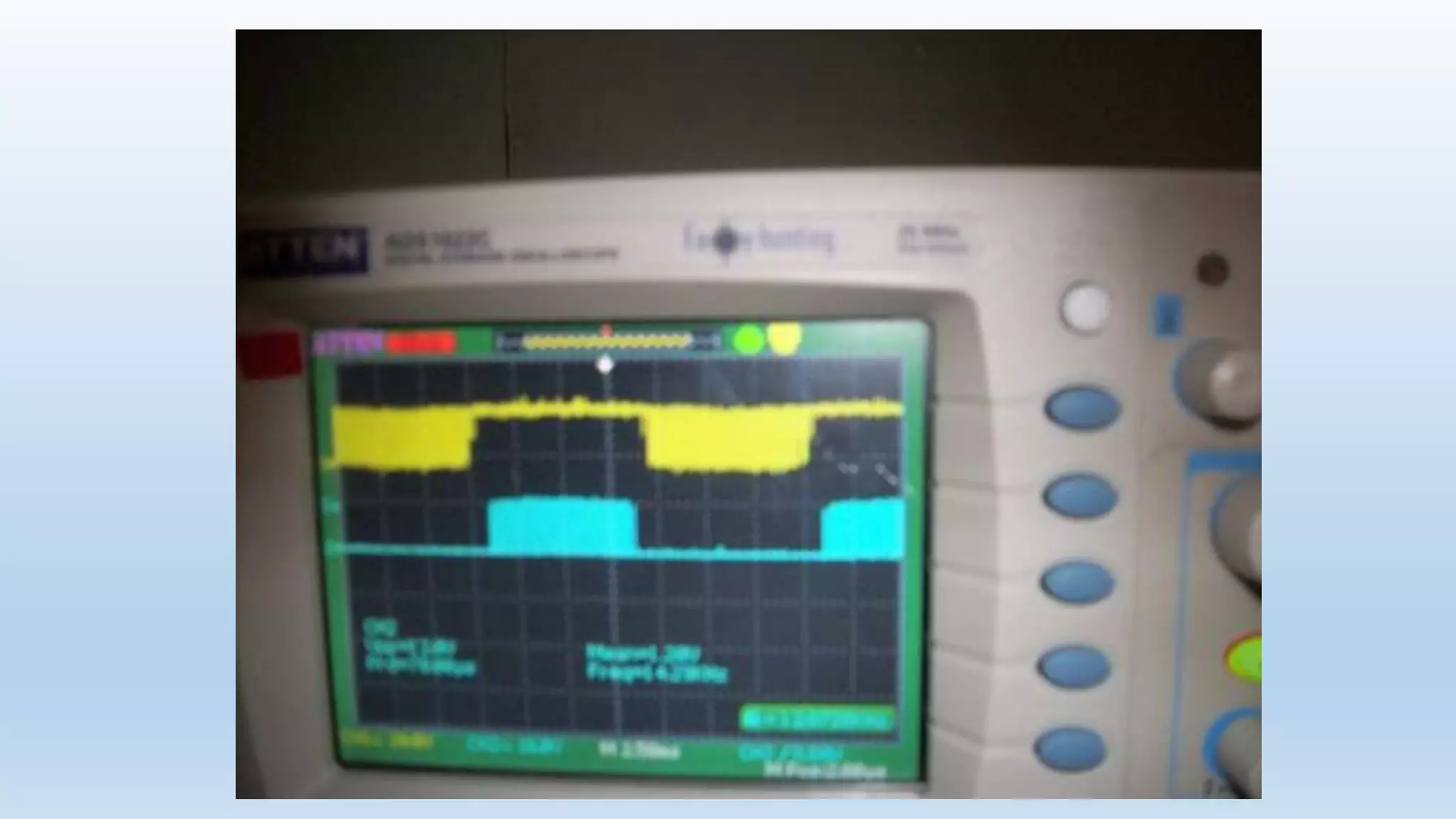

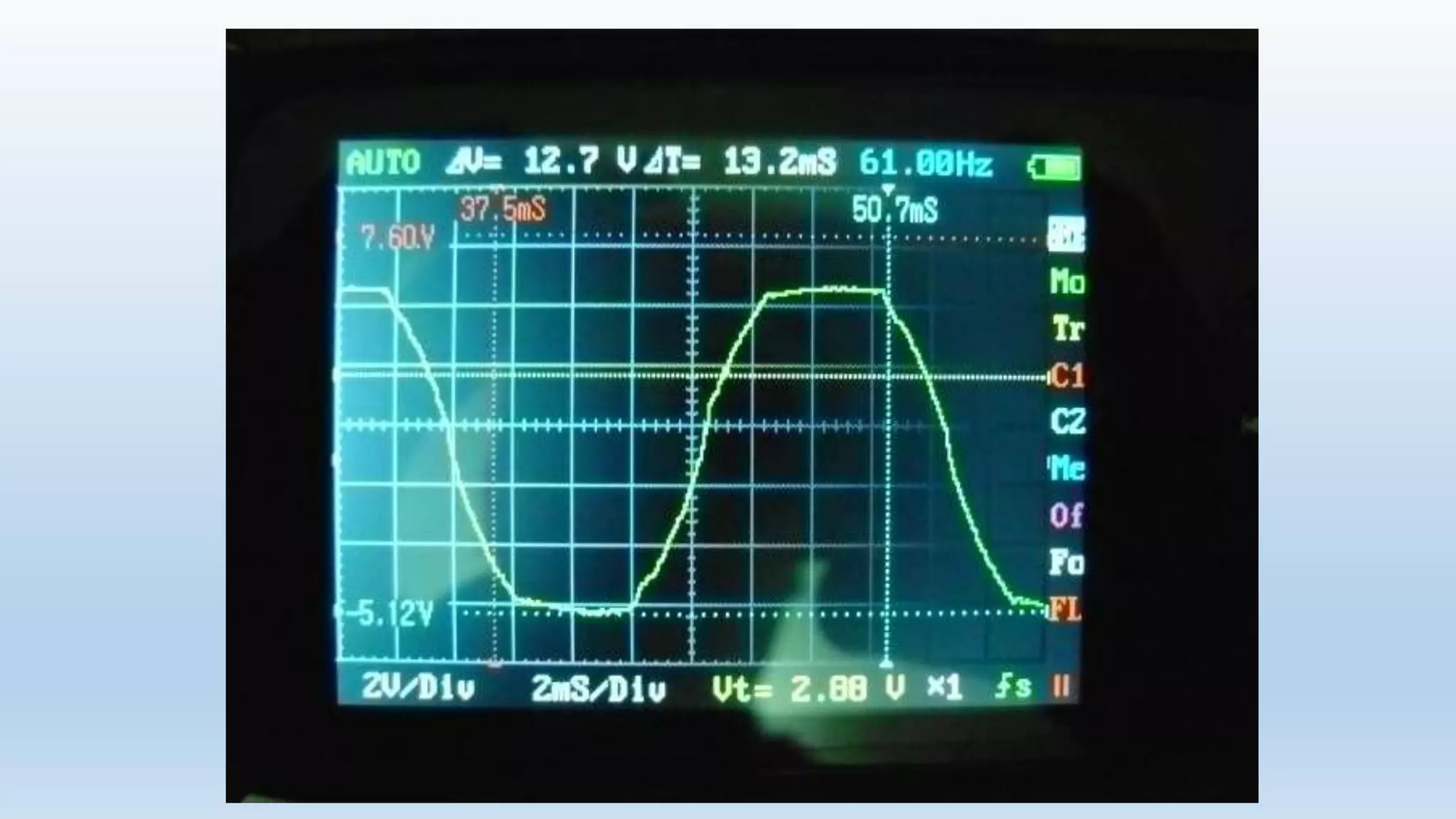

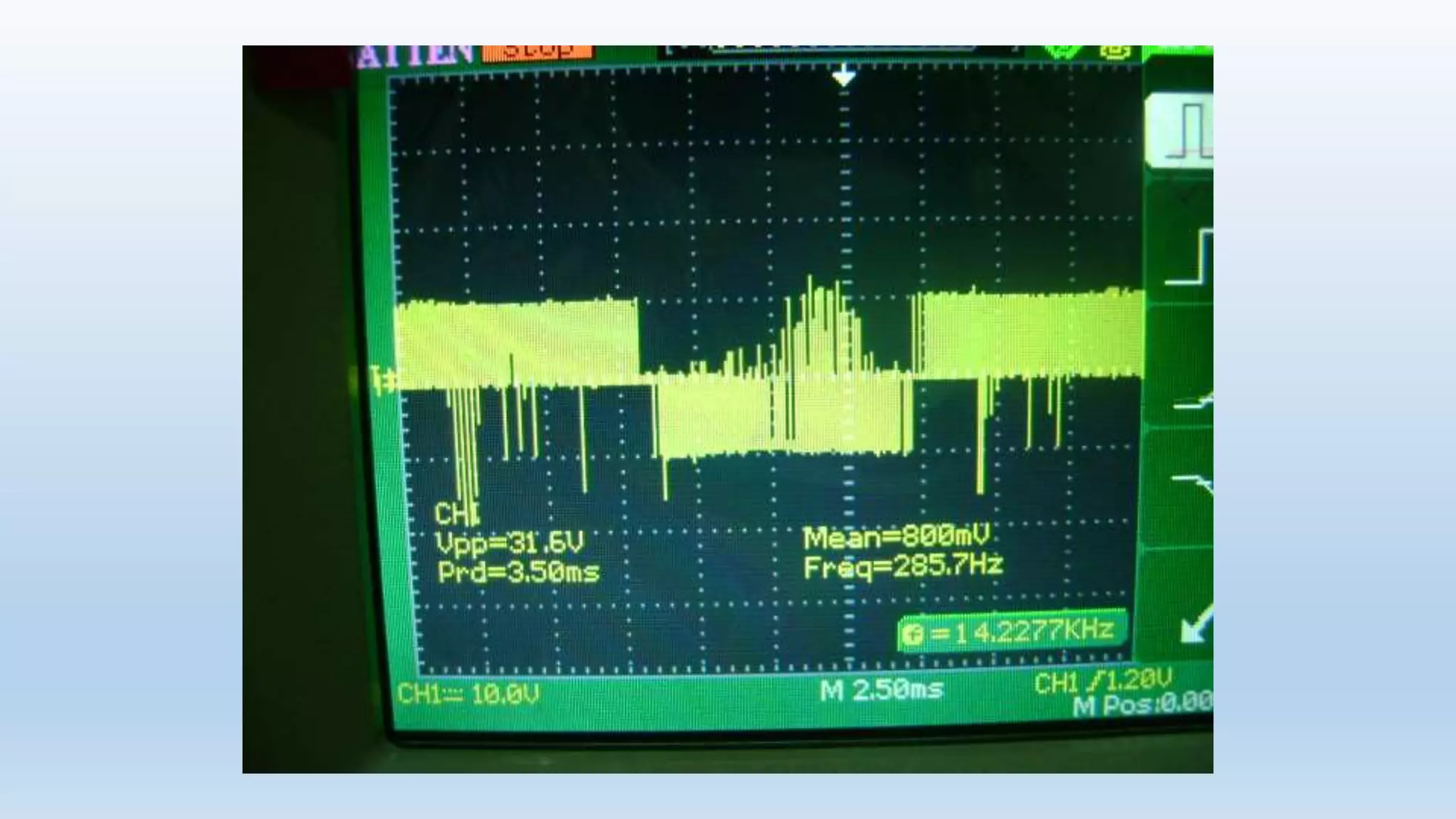

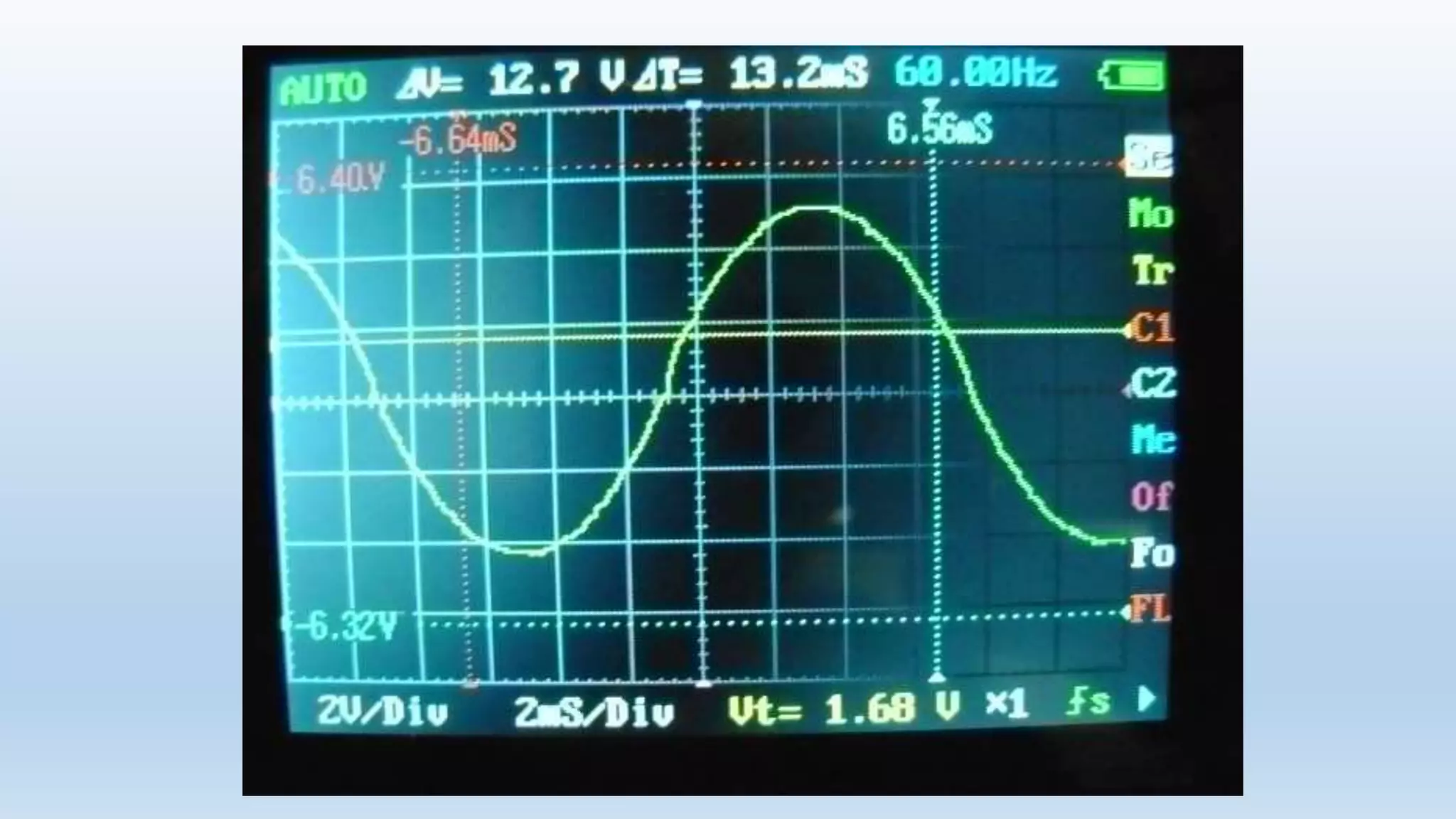

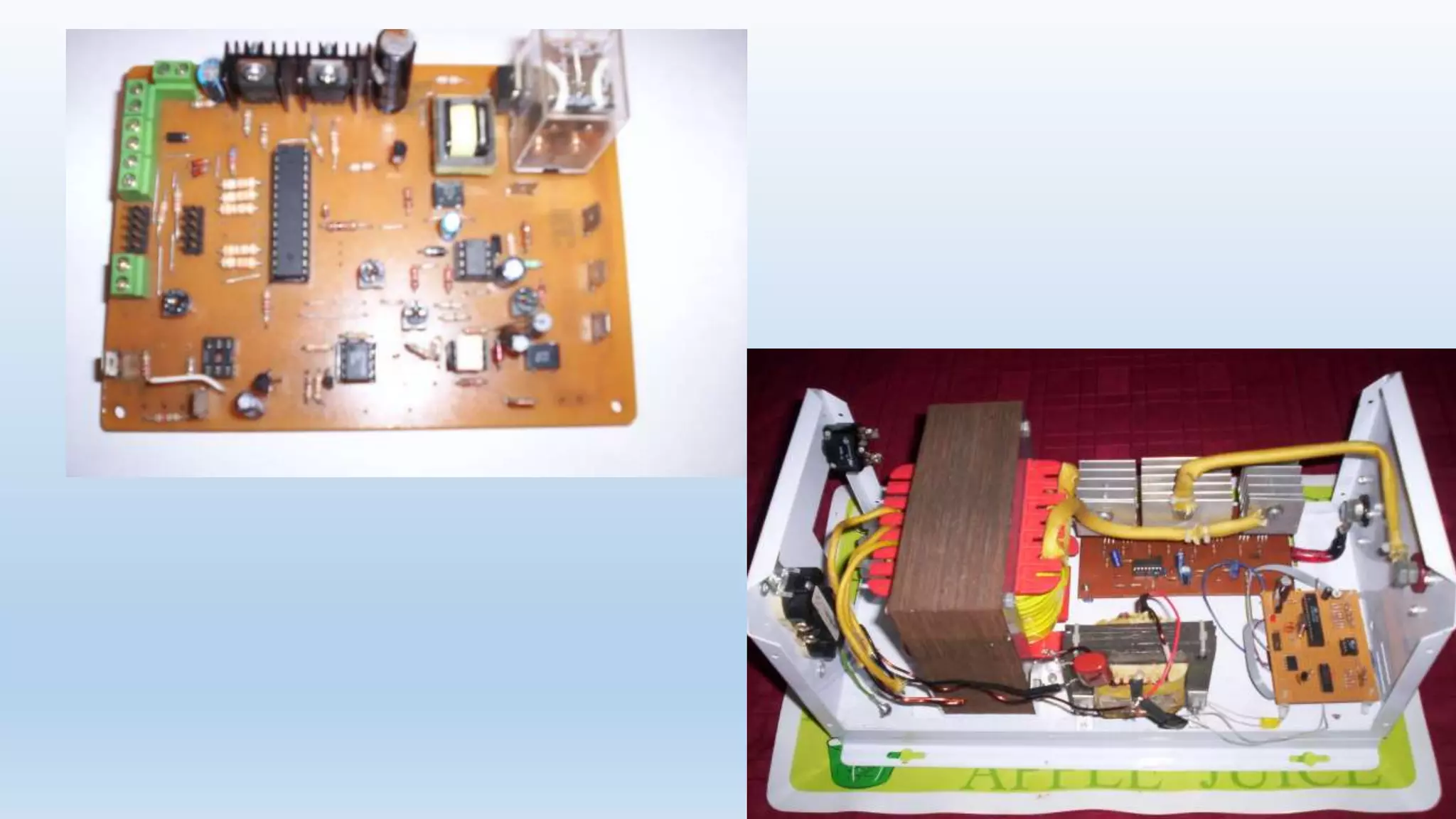

20. Evolución del Proyecto

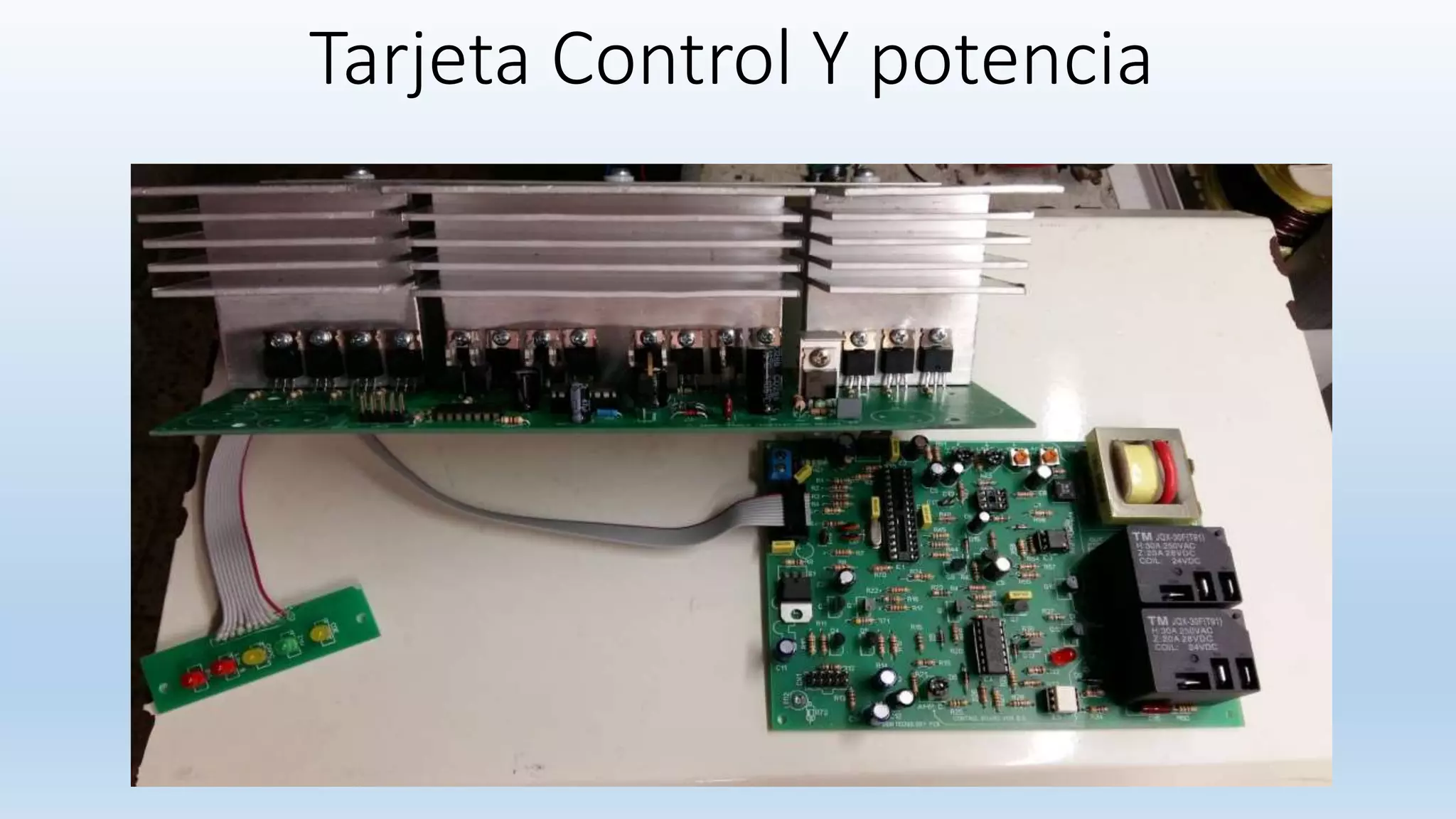

32. Tarjeta Control Y potencia

33. Inversor 2.5KW 24VDC-120VAC

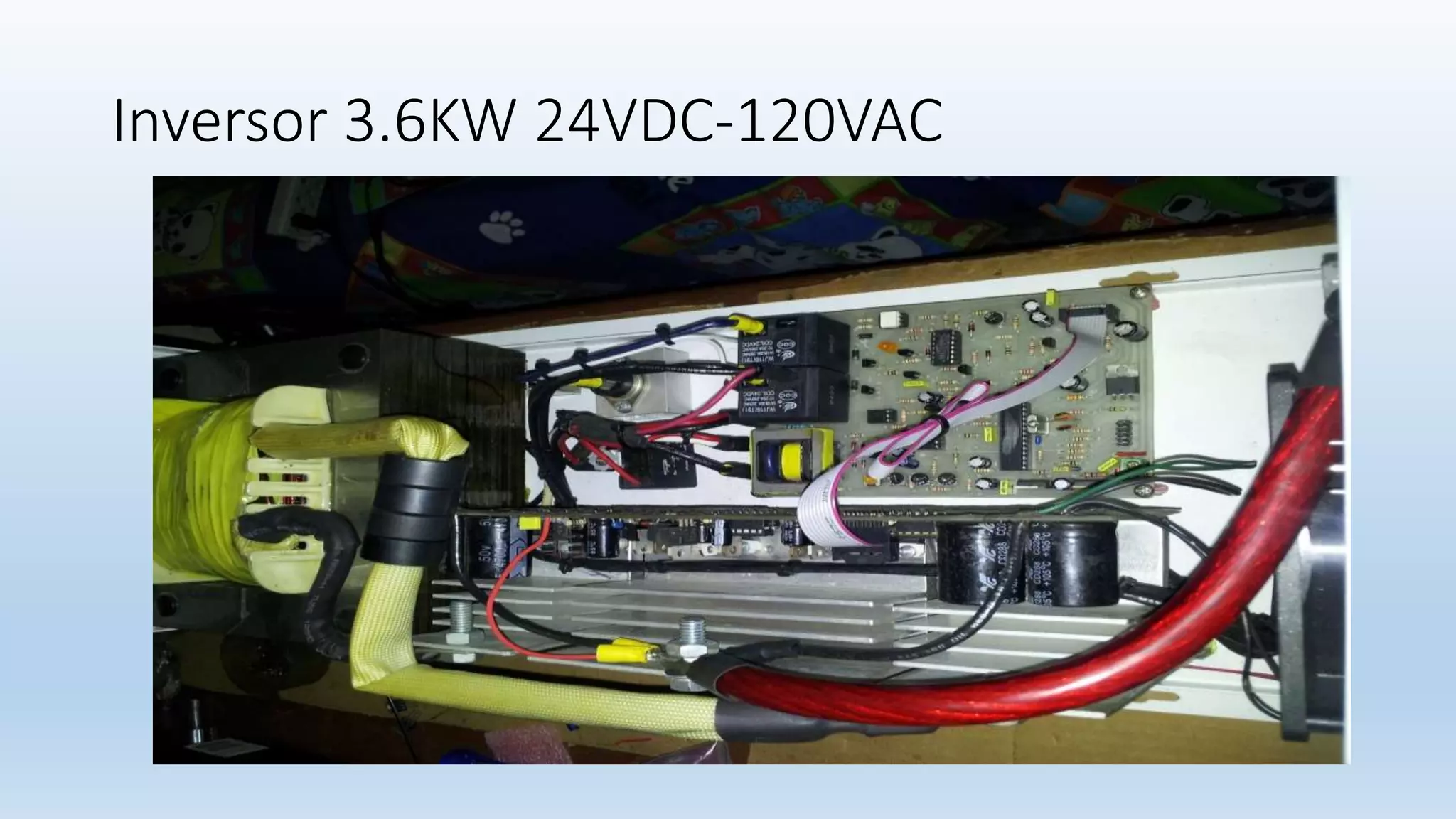

34. Inversor 3.6KW 24VDC-120VAC

35. Inversor 1.5KW 12VDC-120VAC
