Un circuito eléctrico es una red interconectada de componentes como resistencias, inductores y condensadores que contiene al menos una trayectoria cerrada por la que puede fluir la corriente eléctrica. Los circuitos pueden analizarse para determinar su comportamiento con corriente directa o alterna. Existen dos tipos de corriente: directa, que fluye en una sola dirección, y alterna, cuya polaridad se invierte periódicamente.

2. • En la presentación del video podemos
encontrar uno de los pasos de cómo
elaborar un plano de un circuito
eléctrico.

4. Un circuito es una red eléctrica
(interconexión de dos o más
componentes, tales como resistencias,
inductores, condensadores, fuentes,
interruptores y semiconductores) que
contiene al menos una trayectoria
cerrada.

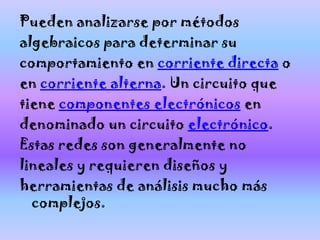

5. Pueden analizarse por métodos
algebraicos para determinar su
comportamiento en corriente directa o
en corriente alterna. Un circuito que
tiene componentes electrónicos en
denominado un circuito electrónico.
Estas redes son generalmente no
lineales y requieren diseños y
herramientas de análisis mucho más
complejos.

7. • Componente: Un dispositivo con dos o
más terminales en el que puede fluir
interiormente una carga. En la figura 1
se ven 9 componentes entre resistores
y fuentes.
• Malla: Un grupo de ramas que están
unidas en una red y que a su vez
forman un lazo.

8. • Nodo: Punto de un circuito donde
concurren varios conductores
distintos. A, B, D, E son nodos. Nótese
que C no es considerado como un
nodo puesto que es el mismo nodo A al
no existir entre ellos diferencia de
potencial o tener tensión 0 (VA - VC =
0).

9. • Rama: Conjunto de todos los
elementos de un circuito
comprendidos entre dos nodos
consecutivos. En la figura 1 se hallan
siete ramales: AB por la fuente, AB
por R1, AD, AE, BD, BE y DE.
Obviamente, por un ramal sólo puede
circular una corriente.

10. • Fuente: Componente que se encarga
de transformar algún tipo de energía
en energía eléctrica. En el circuito de
la figura 1 hay tres fuentes, una de
intensidad, I, y dos de tensión, E1 y E2.
• Conductor: Comúnmente llamado
cable; es un hilo de resistencia
despreciable (idealmente cero) que
une los elementos para formar el
circuito

11. TIENE DOS TIPOS DE CORRIENTE

13. Es aquella corriente en donde los
electrones circulan en la misma cantidad
y sentido, es decir, que fluye en una
misma dirección. Su polaridad es
invariable y hace que fluya una
corriente de amplitud relativamente
constante a través de una carga. A este
tipo de corriente se le conoce como
corriente continua (cc) o corriente
directa (cd), y es generada por una pila
o batería.

14. Este tipo de corriente es muy utilizada
en los aparatos electrónicos portátiles
que requieren de un voltaje
relativamente pequeño. Generalmente
estos aparatos no pueden tener cambios
de polaridad, ya que puede acarrear
daños irreversibles en el equipo.

16. La corriente alterna es aquella que
circula durante un tiempo en un sentido y
después en sentido opuesto, volviéndose a
repetir el mismo proceso en forma
constante. Su polaridad se invierte
periódicamente, haciendo que la corriente
fluya alternativamente en una dirección y
luego en la otra. Se conoce en castellano
por la abreviación CA y en inglés por la de
AC.

17. Este tipo de corriente es la que nos
llega a nuestras casas y sin ella no
podríamos utilizar nuestros artefactos
eléctricos y no tendríamos iluminación
en nuestros hogares. Este tipo de
corriente puede ser generada por un
alternador o dinamo, la cual convierten
energía mecánica en eléctrica.

18. El mecanismo que lo constituye es un
elemento giratorio llamado rotor,
accionado por una turbina el cual al
girar en el interior de un campo
magnético (masa), induce en sus
terminales de salida un determinado
voltaje. A este tipo de corriente se le
conoce como corriente alterna (a).

19. • PROXIMAMENTE VEREMOS EN
COMO ARMAR UN CIRCUITO
ELECTRICO ESTAREMOS SUBIENDO
EL VIDEO Y SU RESPECTIVA
EXPLICACION…
