La tarjeta madre contiene varios componentes clave como la batería, ranuras como ISA, PCI y AGP, conectores como el de disquetera y discos duros, y chipsets que controlan la interacción entre el procesador y otros componentes. Adicionalmente, incluye reguladores de voltaje para proteger los componentes de variaciones eléctricas.

1. Características De tarjeta madreTm PC ‘ChipsTm IntelTm BiostarBateríaProvee Energía para básica para mantener alguna información del computadorEs la que Da Energía para básica para mantener alguna información del computador para mantener ,ejemplo la hora y fecha actualizadaEs la que Da Energía para básica para mantener alguna información del computador Como información en la BIOS o cambios resientesRanura IsaEs una de las ranuras más antiguas y trabaja con una velocidad muy inferior a las ranuras modernas (8 bits) y a una frecuencia de 4,77megahercios, ya que garantiza que los PC estén bien ubicados para su mejor funcionamiento; necesita ser revisados antesa ranura ISA es un ranura de expansión de 16 bits capaz de ofrecer hasta 16 MB/s a 8 megahercios. Los componentes diseñados para la ranura ISA eran muy grandes y fueron de las primeras ranuras en usarse en las computadoras personalesHoy en día es una tecnología del microprocesador Pentium III. Fue reemplazada en el año 2000 por la ranuraen desuso y ya no se fabrican placas madre con ranuras ISA. Estas ranuras se incluyeron hasta los primeros modelos Conector de DisketeraLos primeros disquetes utilizado en la informática eran de 8 pulgadas de diámetro (unos 20 centímetros) y podía almacenar una pequeña cantidad de datos comparados con lo que sacaron mas adelante las disqueteras y disquetes de 5¼ pulgadasEstas utilizaba la misma tecnología de base y se llegaron a fabricar en varias versiones, siendo las más populares las de Doble Cara/Doble Densidad DS/DD on una capacidad de 360 KBytes. En este formato el tamaño máximo que llegó a fabricarse fue el de alta densidad HD, con una capacidad de 1,2MBytes. Luego aparecieron las disqueteras de 3½ pulgadas y sus disquetes de 2 modelos: Los de baja densidad, con una capacidad de 720KBytes y los alta densidad de 1,44MBytes. La única diferencia física es que los de 720KBytes lleva un agujero en la parte trasera del disco y el de 1,44MBytes lleva 2 agujeros en el disco. Ranura PciPeripheral Component Interconnect o PCI es un bus de ordenador estándar para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados quot;
dispositivos planaresquot;
en la especificación PCI) o tarjetas de expansión que se ajustan en conectores.A diferencia de los buses ISA, el bus PCI permite la configuración dinámica de un dispositivo periférico. En el tiempo de arranque del sistema, las tarjetas PCI y el BIOS interactúan y negocian los recursos solicitados por la tarjeta PCIpero el bus PCI demostró una mayor eficacia en tecnología plug and play. Aparte de esto, el bus PCI proporciona una descripción detallada de todos los dispositivos PCI conectados a través del espacio de configuración PCI. PC/104-Plus es un bus industrial que utiliza las señales PCI con diferentes conectores.Advanced Telecommunications Computing Architecture (ATCA o AdvancedTCA) es la siguiente generación de buses para la industria de las telecomunicacionAudio/módem riseEl audio/modem rise o AMR es una ranura de expansión en la placa madre para dispositivos de audio (como [Ttarjeta de sonido|tarjetas de sonido]]) o módems lanzada en 1998 y presente en placas de Intel Pentium III, Intel Pentium IV y AMD Athlon.Fue diseñada por Intel como una interfaz con los diversos chipsets para proporcionar funcionalidad analógica de entrada/salida permitiendo que esos componentes fueran reutilizados en placas posteriores sin tener que pasar por un nuevo proceso de certificación de la Comisión Federal de Comunicaciones (con los costes en tiempo y económicos que conlleva)Cuenta con 2x23 pines divididos en dos bloques, uno de 11 (el más cercano al borde de la placa madre) y otro de 12, con lo que es físicamente imposible una inserción errónea, y suele aparecer en lugar de una ranura PCIComunication and Networking RiserCommunication and Networking Riser, o CNR, es una ranura de expansión en la placa base para dispositivos de comunicaciones como módems o tarjetas de red.CNR fue introducida en febrero de 2000 por Intel en sus placas madre para procesadores Pentium y se trataba de un diseño propietario por lo que no se extendió más allá de las placas que incluían los chipsets de Intelmás tarde fue implementada en placas madre con otros chipsetVESAEn 1992 el comité VESA de la empresa NEC crea esta ranura para dar soporte a las nuevas placas de video. Es fácilmente identificable en la placa base debido a que consiste de un ISA con una extensión color marrón, trabaja a 32 bits y con una frecuencia que varia desde 33 a 40 megahercios. Tiene 22,3 centímetros de largo (ISA más la extensión) 1,4 de alto, 0,9 de ancho (ISA) y 0,8 de ancho (extensión).esta ranura para dar soporte a las nuevas placas de video. Es fácilmente identificable en la placa base debido a que consiste de un ISA con una extensión color marrón, trabaja a 32 bits y con una frecuencia que varia desde 33 a 40 megahercios. Tiene 22,3 centímetros de largo (ISA más la extensión) 1,4 de alto, 0,9 de ancho (ISA) y 0,8 de ancho (extensión).esta ranura para dar soporte a las nuevas placas de video. Es fácilmente identificable en la placa base debido a que consiste de un ISA con una extensión color marrón, trabaja a 32 bits y con una frecuencia que varia desde 33 a 40 megahercios. Tiene 22,3 centímetros de largo (ISA más la extensión) 1,4 de alto, 0,9 de ancho (ISA) y 0,8 de ancho (extensión).<br />Voltage ATXUna placa ATX tiene un tamaño de 305 mm x 244 mm (12quot;
x 9.6quot;
). Esto permite que en algunas cajas ATX quepan también placas Boza microATX.Este fue creado por Intel en 1995. Fue el primer cambio importante en muchos años en el que las especificaciones técnicas fueron publicadas por Intel en 1995 y actualizadas varias veces desde esa época, la versión más reciente es la 2.2as características de las placas ATX son el tipo de conector a la fuente de alimentación, el cual es de 24 (20+4) contactos que permiten una única forma de conexión y evitan errores como con las fuentes AT y otro conector adicional llamado P4, de 4 contactos. También poseen un sistema de desconexión por software.Conector lpt1Un puerto paralelo es una interfaz entre una computadora y un periférico, cuya principal característica es que los bits de datos viajan juntos, enviando un paquete de byte a la vez. Es decir, se implementa un cable o una vía física para cada bit de datos formando un bus. El cable paralelo es el conector físico entre el puerto paralelo y el dispositivo periférico. En un puerto paralelo habrá una serie de bits de control en vías aparte que irán en ambos sentidos por caminos distintos.El puerto paralelo más conocido es el puerto de impresora (que cumplen más o menos la norma IEEE 1284, también denominados tipo Centronics) que destaca por su sencillez y que transmite 98 bits. Se ha utilizado principalmente para conectar impresoras, pero también ha sido usado para programadores EPROMConector IdeEste Se utiliza general mente para conectar disco duros O unidades de Cd RomEste se A utilizado para Conectar hardware como disco duros o tarjetas anexas..No obstante existe otro puerto paralelo usado masivamente en los ordenadores: el puerto paralelo IDE, también llamado PATA (Paralell ATA), usado para la conexión de discos duros, unidades lectoras/grabadoras (CD-ROM, DVD), unidades magneto-ópticas, unidades ZIP ySuperDisk, entre la placa base del ordenador y el dispositivo.Socketes un sistema electromecánico de soporte y conexión eléctrica, instalado en la placa base, que se usa para fijar y conectar unmicroprocesador. Se utiliza en equipos de arquitectura abierta, donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado.se empezó a utilizar empaques PLCC como en el caso del intel 80186. Este empaque puede ser instalado directamente sobre la placa base (soldándolo) o con un socket PLCC permitiendo el cambio del microprocesador. Actualmente es usado por algunas placas base para los integrados de memoria ROM. SX se implementó el llamado Socket 1 que tenia 169 pines. Según estudios de Intel, la presión requerida para instalar o extraer el integrado es de 100 libras, lo que condujo a la invención de zócalos de baja presión LIF y por último al zócalo de presión nula ZIF.ChipsetEl quot;
chipsetquot;
es el conjunto (set) de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interactua el microprocesador con la memoria o la caché, o el control de los puertos y slots ISA, PCI, AGP, USB...El chipset Prism es uno de los más usados por usuarios de GNU/Linux así como BSD gracias a la integración a la que goza este chipset ya que todos los documentos del comité de evaluación; notas, diseños de referencia, informes y resúmenes técnicos sobre el chipset se pueden conseguir de forma gratuita en la página web de Intersil.Tarjeta madre incorporada Para una controladora de videoRegulador de VoltageUn regulador de tensión (a veces traducido del inglés como regulador de voltaje) es undispositivo electrónico diseñado con el objetivo de proteger aparatos eléctricos y electrónicos sensibles a variaciones de diferencia de potencial o voltaje y ruido existente en la corriente alterna de la distribución eléctrica.Un regulador de tensión (a veces traducido del inglés como regulador de voltaje) es undispositivo electrónico diseñado con el objetivo de proteger aparatos eléctricos y electrónicos sensibles a variaciones de diferencia de potencial o voltaje y ruido existente en la corriente alterna de la distribución eléctrica.Un regulador de tensión (a veces traducido del inglés como regulador de voltaje) es undispositivo electrónico diseñado con el objetivo de proteger aparatos eléctricos y electrónicos sensibles a variaciones de diferencia de potencial o voltaje y ruido existente en la corriente alterna de la distribución eléctrica.<br />4-Contiene lo siguiente<br />-Guía de instalación<br />-El cd de instalación Versión completa<br />-1 x 1 Cable HDD<br />Y tal ves esos objetos vengan dependiendo de la tarjeta madre que usted haya adquirido<br />-El cable Sera ATA 1x1<br />-EL cable Serial ATA de Poder 1 x1<br />-El Cable FDD 1x1<br />-El cable Paralldel Printer 1x1<br /> Repito estos son opcionales dependiendo de la tarjeta madre que la persona quiera obtener.<br />5-La tarjeta esta Avaluada en 452.000<br />Y yo como vendedor debo ganar el 23% de la venta que será 28.000<br />6-PCB versión es la versión del sistema con la cual viene la computadora<br />7-Q y A Soporte Tecnico<br />Q:Como obtener el manual de soporte técnico?<br />Por favor mire solucionar problemas enviarlo a soporte técnico en la página web<br />Q: la tarjeta madre muerta? Tu necesitas llevar esto donde lo compraste atreves de un proceso de RMA<br />A:Antes de tu haber usado solución de problemas y todavía el problema existe o tu encuentras un evidente daño en la tarjeta madre. Por favor contacta a tu vendedor Atreves del servicio RMA<br />8-Nota de Garantía<br />La información en este documento es un archivo sin responsabilidad o parte del vendedor, quien asume algunos errores quien que tal vez aparezca en este manual.<br />La garantía o representación o empleado expresado. Es echo con calidad en exactitud en alguna parte de este documento, en un caso especial tiene que tener la factura indirecta especial incidental o consecuenciales errores o algún defecto en este manual o producto<br />Los nombres del producto en el manual son identificados por proposiciones los nombres usados en este manual son exclusivos de nuestra compañía, este documento consta de materiales con alto grado de seguridad de plagio. Todos los derechos reservados. Este manual no puede ser vendido o reproducido. Transmitido o transcribidlo sin debido permiso del manufacturero o del manual<br />Si tú no tienes las opciones de la tarjeta madre, nosotros no podemos garantizarte alguna responsabilidad<br />9- Podemos sacar conclusiones como que EL PROFESOR ESTA COMETIENDO UN DELITO por que claramente se especifica que esa nota no se puede mostrar sin un permiso adecuado.<br />También podemos decir que la empresa no te responde si no tienes el manual de uso y si no tienes la garantía <br />También si has manejado mal la tarjeta madre y creado un gran daño no hay devoluciones.<br />10.<br />La principal fuente de información a este respecto es la placa base. Necesitará saber:<br />right0El tipo de zócalo (socket) o ranura (slot) en que debe quot;
pincharsequot;

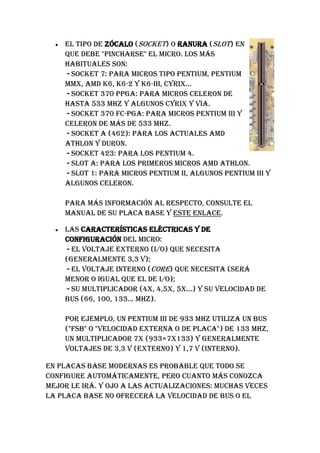

el micro. Los más habituales son: - Socket 7: para micros tipo Pentium, Pentium MMX, AMD K6, K6-2 y K6-III, Cyrix... - Socket 370 PPGA: para micros Celeron de hasta 533 MHz y algunos Cyrix y VIA. - Socket 370 FC-PGA: para micros Pentium III y Celeron de más de 533 MHz. - Socket A (462): para los actuales AMD Athlon y Duron. - Socket 423: para los Pentium 4. - Slot A: para los primeros micros AMD Athlon. - Slot 1: para micros Pentium II, algunos Pentium III y algunos Celeron.Para más información al respecto, consulte el manual de su placa base y HYPERLINK quot;
http://www.conozcasuhardware.com/quees/placab2.htmquot;
quot;
zocaloquot;
este enlace.<br />Las características eléctricas y de configuración del micro: - el voltaje externo (I/O) que necesita (generalmente 3,3 V); - el voltaje interno (core) que necesita (será menor o igual que el de I/O); - su multiplicador (4x, 4,5x, 5x...) y su velocidad de bus (66, 100, 133... MHz).Por ejemplo, un Pentium III de 933 MHz utiliza un bus (quot;
FSBquot;
o quot;
velocidad externa o de placaquot;
) de 133 MHz, un multiplicador 7x (933=7x133) y generalmente voltajes de 3,3 V (externo) y 1,7 V (interno).<br />En placas base modernas es probable que todo se configure automáticamente, pero cuanto más conozca mejor le irá. Y ojo a las actualizaciones: muchas veces la placa base no ofrecerá la velocidad de bus o el voltaje que el nuevo micro necesita, otras veces tendrá que actualizar antes la BIOS...<br /> <br />2.- Si no lo ha hecho ya, apague y desconecte totalmente el equipo, descárguese de electricidad estática... en fin, HYPERLINK quot;
http://www.conozcasuhardware.com/actualiz/actfund.htmquot;
quot;
consejosquot;

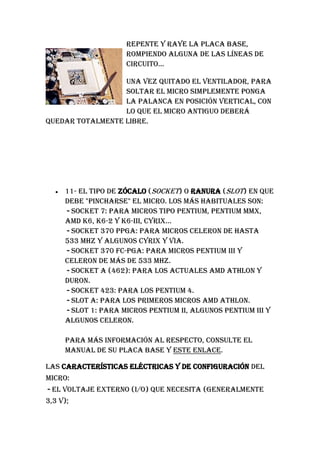

siga estos consejos.right0<br /> <br />3.- Si ya hay un micro instalado, quítelo.<br />En el caso de micros conectados a ranuras (Slot A o Slot 1) deberá liberar las presillas de los laterales, cuyo diseño varía un poco de unas placas base a otras y según el tipo de cartucho utilizado (ninguno en el caso de los Celeron para Slot 1 o los adaptadores de Socket 370 a Slot 1, van desnudos); en todo caso, es fácil. Con ellas libres, tire del micro hacia arriba, y ya está. right0<br />Si se trata de un micro moderno para zócalo, la operación es también bastante sencilla gracias al sistema mecánico ZIF, que permite instalar los micros sin realizar fuerza en absoluto. Lo único engorroso puede ser soltar el fleje metálico que sujeta el ventilador; ponga atención al hacerlo, no sea que se suelte de repente y raye la placa base, rompiendo alguna de las líneas de circuito...left0<br />Una vez quitado el ventilador, para soltar el micro simplemente ponga la palanca en posición vertical, con lo que el micro antiguo deberá quedar totalmente libre.<br />11- El tipo de zócalo (socket) o ranura (slot) en que debe quot;
pincharsequot;
el micro. Los más habituales son: - Socket 7: para micros tipo Pentium, Pentium MMX, AMD K6, K6-2 y K6-III, Cyrix... - Socket 370 PPGA: para micros Celeron de hasta 533 MHz y algunos Cyrix y VIA. - Socket 370 FC-PGA: para micros Pentium III y Celeron de más de 533 MHz. - Socket A (462): para los actuales AMD Athlon y Duron. - Socket 423: para los Pentium 4. - Slot A: para los primeros micros AMD Athlon. - Slot 1: para micros Pentium II, algunos Pentium III y algunos Celeron.Para más información al respecto, consulte el manual de su placa base y este enlace.<br />Las características eléctricas y de configuración del micro: - el voltaje externo (I/O) que necesita (generalmente 3,3 V); - el voltaje interno (core) que necesita (será menor o igual que el de I/O); - su multiplicador (4x, 4,5x, 5x...) y su velocidad de bus (66, 100, 133... MHz).<br />-Indica que consume FSB: 533/800/1066 MHz (mega Hertz)<br />12-que la política de la empresa solo acepta tarjetas madres con todo en buen estado y sus empaques, entonces asi que debe mantenerse todo después de la instalación, y que ellos no son responsables por ningún daño adquirido de la CPU o daños hechos por el usuario<br />13-Se utiliza un solt DIMM o en algunos casos una PCI<br />-El soporta hasta un limite dependiendo su procesador por ejemplo mi TM solo sorpota hasta 2 GB <br />-Cada solt puede soportar por lo regular hasta 4 GB<br />Lo mínimo de una Tarjeta RAM es 128 mg<br />14 PASO 1 :<br /> DESBLOQUEAR UNA RANURA DIM PRESIONANDO LOS CLIPS RETAINIG EXTERIOR. ALINEAR UN DIMM EN LA RANURA DE MANERA QUE LA MUESCA EN EL DIM CONSEDA CON EL DESCANSO DE LA RANURA<br />PASO 2:<br />Inserte el DIMM verticalmente y firmemente en la ranura hasta que el clip de retención en su sitio y la DIMM se haya asentado en forma adecuada<br />15 A: * EL CABLE DE ENERGIA DE LA CPU (JCFAN1)<br /> * CABLES DE PODER DE 24 PINES (JATXPWR1)<br /> * Y EL ALIMENTADOR DE 4 PINES ATX<br />B * LOS 4 PINES ATX CONEXIÓN O alimentación se utiliza para proporcionar energía a la CPU. Alinee las clavijas AL CONECTOR Y PRENSA FIRMILY hasta que se asiente DE ESTA FORMA LO HISTALAREMOS MAS FACILMENTE<br />C * ES EL, CONECTOR PRINCIPAL FUENTE DE ALIMENTACIÓN UBICADA SOBRE EL BORDE DE LA JUNTA AL LADO DE LAS PLAZAS. Conecte firmemente el CABLE DE ALIMENTACIÓN EN EL CONECTOR Y HACER QUE SE FIJE<br />D * Longitud 20 C. M<br /> Permite conectar el ventilador de un disipador, directamente a la fuente de alimentación.<br />16 LO QUE QUIERE INDICAR LA IMAGEN ES LOS TRES PASOS MAS IMPORTANTES QUE DEBEMOS TENER EN CUENTA PARA LA INSTALACION CORRECTA DE LA TARJETA MADRE <br />PASO UNO INSTALAR EL VENTILADOR DE LA CPU<br />PASO DOS INSTALAR LA MEMORIA RAM<br />PASO TRES CONECTAR LOS CABLES ATX DE 24 Y 12 VOLTIOS EN LOS LUGARES CORRESPONDIENTES<br />17 *A: HA OLVIDADO LA CONTRASEÑA ACTUAL SUPERVISOR / USO EN LA MENU<br />.IMPOSIBLE BIOS para arrancar el sistema, porque el reloj del procesador mal ajustado<br /> EN EL MENU BIOS. EL CMOS se daña<br /> <br /> * B: Cuando el jumper cap ES colocado sobre los pins, el jumper está cerca, si no, QUE SIGNIFICA EL PUENTE ESTA ABIERTO.<br /> <br /> *C Complementary metal-oxide-semiconductor o CMOS <br />es una de las familias lógicas empleadas en la fabricación de circuitos integrados. Su principal característica consiste en la utilización conjunta de transistores de tipo pMOS y tiponMOS configurados de tal forma que, en estado de reposo, el consumo de energía es únicamente el debido a las corrientes parásitas.<br />En la actualidad, la mayoría de los circuitos integrados que se fabrican utilizan la tecnología CMOS. Esto incluye micropr ocesadores, memorias, procesadores digitales de señales y muchos otros tipos de circuitos integrados digitales.<br />Un inversor en tecnología CMOS.<br />18 <br />19 CONCLUSIONES: <br />CON ESTE TRABAJO LOS ESTUDIANTES DE LA INSTITUCION NARCISO CABAL SALCEDO DESARROLLARON MAS SU CONOCIMIENTO SOBRE EL TEMA QUE SE HA VENIDO TRABAJANDO EN EL SEGUNDO PERIODO CON TARJETAS MADRES LLEVANDO UN PROCESO DESDE LAS PRIMERAS QUE EXISTIAN HASTA LAS QUE PODEMOS ENCONTRAR HOY EN DIA EN NUESTROS PC<br />
