1. Sistemas de Información Gerencial
Ms.c Guillermo Brand
Arquitectura de la Nube

2. Computación En La Nube
Presentado por: Ing. Ariel Borjas Barahona

3. Arquitectura De La Nube: Modelos De Servicio Y
Despliegue
La computación en nube es una combinación de muchas tecnologías
existentes. Los componentes de la computación en nube han ido
avanzando a la par que las diferentes eras de la computación, aunque
han sido los avances en almacenamiento de datos y centros de datos, así
como la virtualización, la conectividad y la potencia de procesamiento

4. Los modelos de despliegue de la nube son: privado,
comunitario, público privado, comunitario, público
privado, comunitario, público e híbrido los más conocidos
y populares entre fabricantes y usuarios. Los modelos de
servicio más populares son: SaaS, PaaS SaaS, PaaS SaaS,
PaaS e IaaS.
La adopción de los servicios de computación en la nube
están creciendo a gran velocidad y una de las razones se
debe a que su arquitectura acentúa los beneficios de
servicios compartidos en lugar de productos aislados (Krutz
2010

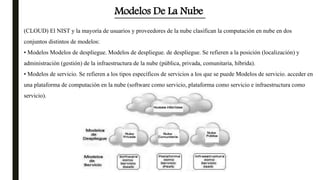

5. (CLOUD) El NIST y la mayoría de usuarios y proveedores de la nube clasifican la computación en nube en dos
conjuntos distintos de modelos:
• Modelos Modelos de despliegue. Modelos de despliegue. de despliegue. Se refieren a la posición (localización) y
administración (gestión) de la infraestructura de la nube (pública, privada, comunitaria, híbrida).
• Modelos de servicio. Se refieren a los tipos específicos de servicios a los que se puede Modelos de servicio. acceder en
una plataforma de computación en la nube (software como servicio, plataforma como servicio e infraestructura como
servicio).
Modelos De La Nube

6. Las tecnologías Cloud Computing ofrecen tres modelos de
servicio:
1. Software como servicio. Al usuario se le ofrece la capacidad de que las
aplicaciones que su proveedor le suministra, corran en una
infraestructura de la nube
2. Plataforma como servicio. Al usuario se le permite desplegar
aplicaciones propias
3. Infraestructura como servicio. El proveedor ofrece al usuario recursos
como capacidad de procesamiento, de almacenamiento, o comunicaciones

7. Según el NIST existen cuatro posibles formas de desplegar y operar una
infraestructura de Cloud Computing:
1. Nube privada privada, en la que los servicios de la nube no se ofrecen al público en general.
2. Nube pública pública. La infraestructura es operada por un proveedor que ofrece servicios al público en
general.
4. Nube híbrida híbrida. Resultado de la combinación de dos o más nubes individuales que pueden ser a su
vez propias, compartidas o públicas.
4.Nube comunitaria. Una nube es aquella nube que ha sido organizada para servir a una función o propósito
común.

8. Modelo de Cloud Computing según el NIST con características fundamentales.

9. Según el NIST, el modelo tiene las siguientes cinco características
esenciales:

10. 1. Autoservicio bajo demanda. El usuario puede acceder a capacidades de com- Autoservicio bajo demanda putación
en la nube de manera automática sin necesidad de una interacción humana con su proveedor de servicios cloud.
2. Múltiples formas de acceder a la red. Los recursos son accesibles a través de la Múltiples formas de acceder a la red
red y por medio de mecanismos estándar que son utilizados por una amplia variedad de dispositivos de usuario,
desde teléfonos móviles hasta ordenadores portátiles o PDA
3. ComparticiCompartici Compartició Compartición de recursos de recursos de recursos. Los recursos
(almacenamiento, memoria, ancho de banda, capacidad de procesamiento, máquinas virtuales, etc.) de los
proveedores son compartidos por múltiples usuarios, a los que se van asignando capacidades en forma dinámica
según sus peticiones.

11. 4. Elasticidad Elasticidad rápida Elasticidad rápida. Los recursos se
asignan y liberan rápidamente, muchas veces de manera automática,
lo que da al usuario la impresión de que los recursos a su alcance son
ilimitados y están siempre disponibles.
5. Servicio medido. El proveedor es capaz de medir, a determinado
nivel, el servicio Servicio medido efectivamente entregado a cada
usuario, de modo que tanto proveedor como usuario tienen acceso
transparente al consumo real de los recursos,

12. El NIST considera otras características comunes a todos los modelos
de nubes:
• Escalado masivo
• Computación elástica (flexible)
• Homogeneidad
• Distribución geográfica
• Virtualización
• Orientación a servicios
• Software de bajo coste
• Seguridad avanzada

13. Modelos De Entrega De La Nube (Cloud)
El NIST y otras organizaciones como Cloud Security Alliance consideran los tres modelos principales de
entrega de servicios en la nube ya citados: SaaS, PaaS e IaaS
Modelos de despliegue de servicios

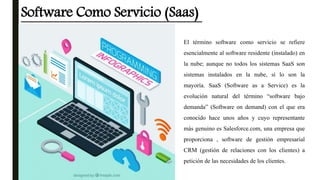

14. Software Como Servicio (Saas)
El término software como servicio se refiere
esencialmente al software residente (instalado) en
la nube; aunque no todos los sistemas SaaS son
sistemas instalados en la nube, sí lo son la
mayoría. SaaS (Software as a Service) es la
evolución natural del término “software bajo
demanda” (Software on demand) con el que era
conocido hace unos años y cuyo representante
más genuino es Salesforce.com, una empresa que
proporciona , software de gestión empresarial
CRM (gestión de relaciones con los clientes) a
petición de las necesidades de los clientes.

15. Aplicaciones de Software como Servicio
Es el modelo más implementado y está constituido por las
aplicaciones de gestión y de otro tipo, accesibles desde
cualquier lugar con acceso a Internet, ya sea en PC’s de
escritorio, computadores portátiles (notebook o laptop),
ultraportátiles “netbooks”, las innovadoras “ultrabooks”,
terminales, o incluso teléfonos inteligentes, con el pago mensual
o anual, o bien gratuito

16. Hoy en día el modelo de software de Salesforce ha sido replicado por grandes empresas como Oracle, SAP o
Microsoft. Otras aplicaciones muy populares de SaaS son:
• Google Apps, una aplicación de Google, de carácter gratuito para los usuarios individuales y con el
pago de una cuota mensual de 40 euros por cada empleado para las empresas; esta aplicación contiene
un paquete de ofimática Google Docs similar al Office de Microsoft, Gmail, el correo electrónico, o
una aplicación de agenda o de construcción de páginas Web.
• Zoho que ofrece también un paquete de ofimática y programas CRM y ERP.
• Office 365, es la versión SaaS de Microsoft Office, dirigida a empresas y con una cuota mensual

17. Plataforma Como Servicio (Paas)
PaaS es similar a SaaS, aunque el servicio es un entorno
completo de desarrollo de PaaS aplicaciones y no sólo el uso de
una aplicación. Las soluciones de PaaS se diferencian de SaaS
en que proporcionan una plataforma de desarrollo virtual
alojado en la nube y accesibles desde un navegador Web.
El consumidor no gestiona ni controla la infraestructura
fundamental de la nube tales como redes, servidores, sistemas
operativos o almacenamiento, pero tiene, sin embargo, el
control sobre las aplicaciones desplegadas, y en su caso,
configuraciones de entornos de alojamiento de aplicaciones. La
oferta de vendedores (proveedores)

18. Los proveedores más reconocidos son Google con su Google App Engine
(GAE), Microsoft con su plataforma Azure, y Amazon con sus servicios
Amazon Web Services (AWS) y Salesforce.com, uno de los proveedores
clásicos de software como servicio en servicios de CRM y que ofrece una
plataforma de desarrollo llamada Force.com.
En el modelo de plataforma como servicio (PaaS), el proveedor ofrece al
desarrollador crear aplicaciones y ofrecen sus servicios a través de la
plataforma del proveedor. El proveedor normalmente ofrece para el
desarrollo “kits de herramientas (toolkits), lenguajes de programación,
herramientas y estándares de desarrollo y canales de distribución y pago”, y
recibe un pago por proporcionar la plataforma y los servicios de
distribución y ventas

19. INFRAESTRUCTURA COMO SERVICIO (IAAS)
Infraestructura como servicio (IaaS) es el modelo de la nube que mejor muestra la diferencia entre la infraestructura de
las Tecnologías de la Información y el servicio de infraestructuras basado en la nube.
El consumidor no gestiona ni controla la infraestructura fundamental de la nube, sin embargo tiene el control sobre los
sistemas operativos, almacenamiento, aplicaciones desplegadas y, en su caso, control limitado sobre ciertos
componentes específicos de redes.
La oferta de proveedores de IaaS es muy amplia ya que los grandes fabricantes de soluciones de computación que
disponen de enormes y numerosos centros de datos― están en condiciones óptimas de ofrecer infraestructuras como
servicio.
De manera que el modelo IaaS proporciona la infraestructura necesaria para ejecutar aplicaciones. Esto es, ofrece
espacio de almacenamiento, capacidad de proceso, servidores y otro equipamiento físico, en pago por uso

20. Modelos De Despliegue En La Nube (Cloud)
Por otra parte, los modelos de despliegue que se pueden implementar en las
organizaciones y empresas son: nube privada, nube comunitaria, nube pública
privada, nube comunitaria, nube pública privada, nube comunitaria, nube
pública y nube híbrida nube híbrida nube híbrida, aunque el modelo de nube
comunitaria que propone el NIST no ha sido muy aceptado por la industria
informática

21. Nube Pública
La infraestructura de esta nube está disponible para el público
en general o para un gran grupo de la industria. Dicha
infraestructura es proporcionada a una organización que vende o
alquila servicios en la nube
Normalmente, la nube se opera y gestiona en un centro de datos
propiedad del proveedor de servicios, que aloja múltiples
clientes y utiliza aprovisionamiento dinámico..

22. Nube Privada
La infraestructura de esta nube está operada únicamente por una
organización. Puede ser administrada por la organización o por
un tercero y puede existir dentro de la misma. La nube privada
se caracteriza porque es propiedad de la empresa que la utiliza
y, por consiguiente, está bajo su control, y en consecuencia
decide quién debe tener acceso a la nube.
La nube privada puede evitar la migración desde una nube
privada a una nube pública. Desde el punto de vista práctico,
siguen el modelo de hardware.

23. Nube Híbrida
El NIST define la nube híbrida como una composición de dos o más que
permanecen como entidades. Un ejemplo de un despliegue de nube
híbrida puede ser el de una organización que despliega aplicaciones de
software no críticas en la nube pública, mientras que las aplicaciones
críticas o sensibles están en una nube privada, en la organización.
Las nubes híbridas combinan modelos de nube pública y privada y
pueden ser especialmente efectivas con tipos de nube localizadas en la
misma instalación.
Las nubes híbridas son nubes privadas que pueden tener también acceso
a recursos externos al cortafuegos (firewall) durante periodos de máxima
demanda

24. Nube Privada Versus Nube Pública
Existe un gran debate y a veces confusión respecto de la definición de nube privada. En realidad, cuando se habla de
nube privada se refiere a centros de datos muy virtualizados, localizados dentro del cortafuegos (firewall) de la
empresa, aunque también suele referirse a un espacio privado dedicado a la empresa dentro de un centro de datos de
un proveedor de la nube y que está designado para manejar las cargas de trabajo de la empresa
Una de las razones fundamentales para elegir una nube pública o privada es la privacidad y la seguridad de los
datos. Otra razón que las empresas están considerando para la opción de la nube privada es la inversión que realiza
en hardware, software y espacio físico que le obliga a rentabilizar su inversión de un modo más eficiente.

25. Nube Comunitaria
define esta nube como aquella en que su
infraestructura es compartida por varias
organizaciones y soporta una comunidad
específica que tiene características compartidas (p.
e. misión, requerimientos de seguridad, política y
consideraciones de cumplimiento “compliance”).
Puede ser gestionada por las organizaciones o una
tercera parte y puede existir en las dos formas
“pública y privada

26. Otros Modelos De Servicios De La Nube (Cloud)
Aunque los tres modelos de despliegue comentados anteriormente son los más populares, existen una amplia
gama de modelos alternativos que pueden ser considerados como otros modelos diferentes, o simplemente se les
puede incluir en la clasificación citada. No obstante, vamos a reseñar otros modelos que suelen considerarse al
tratar el tema de la computación en nube. Para ello nos vamos centrar en los modelos de Linthicum4, los cuales
se abordan más adelante.

27. Linthicum, uno de los especialistas más reconocidos en el campo de Cloud Computing, ha clasificado los modelos
o patrones de las tecnologías en 11 categorías, las tres ya presentadas y ocho más:
• Almacenamiento como servicio
• Bases de datos como servicio
• Información como servicio
• Proceso como servicio
• Integración como servicio
• Seguridad como servicio
• Gestión / gobierno como servicio
• Pruebas como servicio

28. Casos De Estudio
Microsoft Microsoft a finales de abril de 2010 anunció su paso definitivo a la nube, anunciando internamente que
va a cambiar su modelo de negocio: . Microsoft ha ido introduciendo productos en la nube y como muestra
comercializa el citado Office 365 ―el paquete Microsoft Office en la nube― desde primeros días del año 2011.
Cierto es que se ha visto obligada a presentar la herramienta ofimática Web por el auge de sus rivales Google Docs
y Zoho.
Otros ejemplos de esta estrategia son: la presentación, en abril de 2008, de la plataforma LiveMesh que agrupa y
sincroniza todos los datos del usuario en la nube o Windows Azure,5 un sistema operativo y plataforma que
pretende simplificar el desarrollo de aplicaciones web y cuya versión comercial pretendía aparecer en 2009.

29. IBM considera que las nubes privadas dominarán el futuro. IBM calcula que este mercado moverá casi
21.000 millones de dólares en el 2012 frente los 5.300 millones del cloud público. Lauren States,6
vicepresidente de IBM, declaró en una visita a Madrid en julio de 2011 que “Cloud Computing es un modo
de entender la empresa.
Es la virtualización del hardware. Fácil de usar, automatización de la gestión y eliminación de las labores
repetitivas. El principal motivo para que una empresa cambie al cloud computing no es tecnológico sino
económico. El cambio se amortizará en un año, se ahorra un 80% y la empresa es 50% más efectiva”.
IBM

30. Gracias
