Analisis de una obra europea

1. La Torre Eiffel (Tour Eiffel, en francés), inicialmente nombrada torre de 330 metros (tour de 330
mètres), es una estructura de hierro pudelado diseñada por el ingeniero francés Gustave Eiffel y
sus colaboradores para la Exposición universal de 1889 en París.
Situada en el extremo del Campo de Marte a la orilla del río Sena, este monumento parisino,
símbolo de Francia y su capital, fue el noveno lugar más visitado del país en 2006 y el monumento
más visitado del mundo con 6.893.000 de visitantes en 2007. Con una altura de 300 metros,
prolongada más tarde con una antena a 325 metros, la Torre Eiffel fue la estructura más elevada
del mundo durante más de 40 años, hasta que la superó el edificio Chrysler, de Nueva York, en
1930.
Fue construida en dos años, dos meses y cinco días en controversia con los artistas de la época,
que la veían como un monstruo de hierro. Inicialmente utilizada para pruebas del ejército con
antenas de comunicación, hoy sirve, además de atractivo turístico, como emisora de programas
radiofónicos y televisivos.
Dimensiones principales de la Torre Eiffel

2. CIMIENTOS
Altura de la base (sobre el nivel del mar) 33,5 metros
Longitud de la divergencia interior entre los 2 pilares 74,24 metros
Longitud de la divergencia exterior entre los 2 pilares 124,9 metros
1ª PLANTA
Altura de la primera planta sobre la base 57,63 metros
Altura de la primera planta sobre el nivel del mar 91,13 metros
Lado exterior (al nivel de la planta) 70,69 metros
Superficie (al nivel de la planta) 4.200 m²
2ª PLANTA
Altura de la segunda planta sobre la base 115,73 m
Altura de la segunda planta sobre el nivel del mar 149,23 m
Lado exterior (al nivel de la planta) 40,96 m
Superficie (al nivel de la planta) 1.650 m²
3ª PLANTA
Altura de la tercera planta sobre la base 276,13 m
Altura de la tercera planta sobre el nivel del mar 309,63 m
Lado exterior (al nivel de la planta) 18,65 m
Superficie (al nivel de la planta) 350 m²
FECHA
Altura total con antena (año 2000) 324 m
Altura total con antena (año 1994) 318,7 m
Altura total con antena (año 1991) 317,96 m
Altura total con antena (año 1989) 312,27 m
Altura total sin bandera (año 1889) 300 m
Historia
Concebida en 1884, edificada entre 1887 y 1889 e
inaugurada para la exposición universal de 1889 en
París, la Torre Eiffel simboliza hoy en día a un país
entero, Francia.
Sin embargo, no siempre fue así. La Torre Eiffel formó
parte del escaparate económico del país.
En junio de 1884, dos ingenieros de la empresa Eiffel,
Maurice Koechlin y Émile Nouguier, jefe de la oficina de
proyectos y el jefe de la oficina de métodos,
respectivamente, estudian el proyecto de una torre metálica de 300 metros. Esperan poder hacer
de ella el centro de atención de la Exposición de 1889.

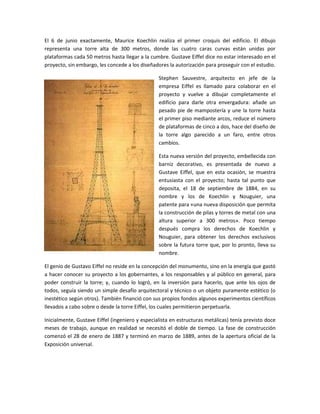

3. El 6 de junio exactamente, Maurice Koechlin realiza el primer croquis del edificio. El dibujo
representa una torre alta de 300 metros, donde las cuatro caras curvas están unidas por
plataformas cada 50 metros hasta llegar a la cumbre. Gustave Eiffel dice no estar interesado en el
proyecto, sin embargo, les concede a los diseñadores la autorización para proseguir con el estudio.
Stephen Sauvestre, arquitecto en jefe de la
empresa Eiffel es llamado para colaborar en el
proyecto y vuelve a dibujar completamente el
edificio para darle otra envergadura: añade un
pesado pie de mampostería y une la torre hasta
el primer piso mediante arcos, reduce el número
de plataformas de cinco a dos, hace del diseño de
la torre algo parecido a un faro, entre otros
cambios.
Esta nueva versión del proyecto, embellecida con
barniz decorativo, es presentada de nuevo a
Gustave Eiffel, que en esta ocasión, se muestra
entusiasta con el proyecto; hasta tal punto que
deposita, el 18 de septiembre de 1884, en su
nombre y los de Koechlin y Nouguier, una
patente para «una nueva disposición que permita
la construcción de pilas y torres de metal con una
altura superior a 300 metros». Poco tiempo
después compra los derechos de Koechlin y
Nouguier, para obtener los derechos exclusivos
sobre la futura torre que, por lo pronto, lleva su
nombre.
El genio de Gustavo Eiffel no reside en la concepción del monumento, sino en la energía que gastó
a hacer conocer su proyecto a los gobernantes, a los responsables y al público en general, para
poder construir la torre; y, cuando lo logró, en la inversión para hacerlo, que ante los ojos de
todos, seguía siendo un simple desafío arquitectoral y técnico o un objeto puramente estético (o
inestético según otros). También financió con sus propios fondos algunos experimentos científicos
llevados a cabo sobre o desde la torre Eiffel, los cuales permitieron perpetuarla.
Inicialmente, Gustave Eiffel (ingeniero y especialista en estructuras metálicas) tenía previsto doce
meses de trabajo, aunque en realidad se necesitó el doble de tiempo. La fase de construcción
comenzó el 28 de enero de 1887 y terminó en marzo de 1889, antes de la apertura oficial de la
Exposición universal.

4. En el sitio de la obra, el número de trabajadores nunca superó los 250. Esto se debió a que gran
parte del trabajo se hacía río arriba, en las fábricas de las empresas Eiffel localizadas en Levallois-
Perret. De los 2.500.000 remaches que hay en la torre, sólo 1.050.846 se colocaron en el sitio de la
obra, un 42% del total. La inmensa mayoría de los elementos son ensamblados en los talleres de
Levallois-Perret, en el suelo, en trozos de cinco metros, con pernos provisionales; y es sólo
después, sobre el sitio de la obra, que definitivamente son reemplazados por remaches puestos
con calor.
La construcción de las piezas y su
ensamblaje no son el fruto del azar.
50 ingenieros realizaron durante
dos años 5.300 dibujos del
ensamble conjunto o de algunos
detalles, y cada una de 18.038
piezas de hierro poseía su propio
esquema descriptivo.
En el lugar de la obra, en primera
instancia, los trabajadores realizan
los enormes zócalos de hormigón
que sostendrán los cuatro pilares
del edificio. Esto ayuda a minimizar
la presión sobre el terreno de todas
las piezas, que en conjunto hacen
una presión de 4,5 kg/cm² al nivel
de los cimientos.
El montaje de las partes metálicas propiamente dichas, comienza el 1 de julio de 1887. A los
hombres responsables del ensamblaje de este "Meccano gigante" son denominados volantes y
son dirigidos por Jean Companion. Las piezas son subidas hasta 30 metros de altura con la ayuda
de grúas de pivotes fijadas a los ascensores. Entre los 30 y 45 metros de altura, 12 andamiajes de
madera son construidos. Una vez pasados los 45 metros de altura, hubo que edificar nuevos
andamiajes, adaptando las vigas de 70 toneladas que fueron utilizadas para el primer piso.
Después siguió la unión de estas enormes vigas con los cuatro bordes al nivel del primer piso. Esta
unión se realizó sin contratiempos el 7 de diciembre de 1887 e hizo innecesarios los andamiajes
temporales, reemplazados primero por la primera plataforma (a 57 metros de altura), y después, a
partir de agosto de 1888, por la segunda plataforma (a 115 metros).
En septiembre de 1888, mientras que la obra ya se encuentra muy avanzada y el segundo piso
construido, los trabajadores se declararon en huelga. Discuten por los horarios de trabajo (9 horas
en invierno y 12 horas el verano), así como por su salario, el cual consideraban como reducido
tomando en consideración los riesgos tomados. Gustave Eiffel argumentaba que el riesgo no era
diferente si se trabajaba a 200 o a 50 metros de altura; a pesar de que los obreros eran mejor

5. remunerados que el salario medio para los trabajadores de ese sector, les concede un aumento de
sueldo, pero se niega a indemnizarles sobre el factor «el riesgo varia según la altura» (lo que era
demandado por los obreros). Tres meses más tarde, una nueva huelga estallará, pero esta vez la
enfrentará y negará toda negociación.
En marzo de 1889, el monumento es terminado a tiempo y ningún accidente mortal se registra
entre los trabajadores (no obstante, un obrero murió, pero era en domingo, no estaba trabajando
y perdió el equilibrio durante una demostración a su prometida). La obra costó 1,5 millones de
francos más de lo previsto, y tomó el doble de tiempo en ser construida que lo que inicialmente
estuvo prevista en el contrato firmado en enero de 1887.
El edificio terminado quedaba abierto a disposición del público hasta la tercera plataforma. Los
ascensores de la compañía Backmann, que inicialmente fueron previstos en el proyecto
presentado en el concurso de mayo de 1886, fueron rechazados por el jurado. Gustave Eiffel
acudió a tres nuevos proveedores: Roux-Combaluzier et Lepape (ahora denominada
Schindler)(Planta baja al primer piso, cara Este y Oeste), la sociedad américana Otis (Planta baja y
segundo piso, cara Norte y Sur) y un conocido de Eiffel, Léon Edoux (segundo piso hasta la
cumbre).
