1. Alumnos :
Grupo : Profesor: Nota:
Semestre :
Fecha de entrega : Hora:
Tecnología Eléctrica
LABORATORIO Nº1
“Instalaciones Eléctricas”

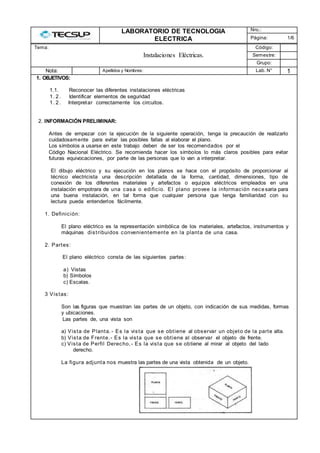

2. LABORATORIO DE TECNOLOGIA
ELECTRICA
Nro.:
Página: 1/6
Tema:
Instalaciones Eléctricas.
Código:
Semestre:
Grupo:
Nota: Apellidos y Nombres: Lab. N° 1
1. OBJETIVOS:
1.1. Reconocer las diferentes instalaciones eléctricas
1. 2. Identificar elementos de seguridad
1. 2. Interpretar correctamente los circuitos.
2. INFORMACIÓN PRELIMINAR:
Antes de empezar con la ejecución de la siguiente operación, tenga la precaución de realizarlo
cuidadosamente para evitar las posibles fallas al elaborar el plano.
Los símbolos a usarse en este trabajo deben de ser los recomendados por el
Código Nacional Eléctrico. Se recomienda hacer los símbolos lo más claros posibles para evitar
futuras equivocaciones, por parte de las personas que lo van a interpretar.
El dibujo eléctrico y su ejecución en los planos se hace con el propósito de proporcionar al
técnico electricista una descripción detallada de la forma, cantidad, dimensiones, tipo de
conexión de los diferentes materiales y artefactos o equipos eléctricos empleados en una
instalación empotrara de una casa o edificio. El plano provee la información necesaria para
una buena instalación, en tal forma que cualquier persona que tenga familiaridad con su
lectura pueda entenderlos fácilmente.
1. Definición:
El plano eléctrico es la representación simbólica de los materiales, artefactos, instrumentos y
máquinas distribuidos convenientemente en la planta de una casa.
2. Partes:
El plano eléctrico consta de las siguientes partes:
a) Vistas
b) Símbolos
c) Escalas.
3 Vistas:
Son las figuras que muestran las partes de un objeto, con indicación de sus medidas, formas
y ubicaciones.
Las partes de, una vista son
a) Vista de Planta.- Es la vista que se obtiene al observar un objeto de la parte alta.
b) Vista de Frente.- Es la vista que se obtiene al observar el objeto de frente.
c) Vista de Perfil Derecho,- Es la vista que se obtiene al mirar al objeto del lado
derecho.
La figura adjunta nos muestra las partes de una vista obtenida de un objeto.

3. LABORATORIO DE TECNOLOGIA
ELECTRICA
Nro.: DD-106
Página: 2/6

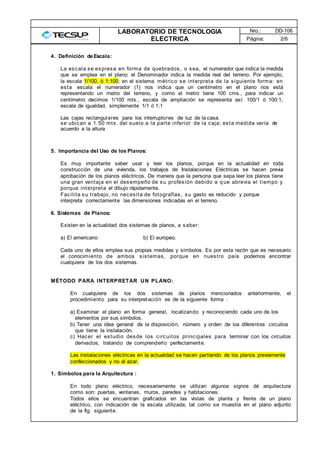

4. Definición deEscala:
La escala se expresa en forma de quebrados, o sea, el numerador que indica la medida
que se emplea en el plano; el Denominador indica la medida real del terreno. Por ejemplo,
la escala 1/100, ó 1:100; en el sistema .métrico se interpreta de la siguiente forma: en
esta escala el numerador (1) nos indica que un centímetro en el plano nos está
representando un metro del terreno, y como el metro tiene 100 cms., para indicar un
centímetro decimos 1/100 mts., escala de ampliación se representa así: 100/1 ó 100:1;
escala de igualdad, simplemente 1/1 ó 1:1
Las cajas rectangulares para los interruptores de luz de la casa.
se ubican a 1.50 mts. del suelo a la parte inferior de la caja; esta medida varía de
acuerdo a la altura
5. Importancia del Uso de los Planos:
Es muy importante saber usar y leer los planos, porque en la actualidad en toda
construcción de una vivienda, los trabajos de Instalaciones Eléctricas se hacen previa
aprobación de los planos eléctricos. De manera que la persona que sepa leer los planos tiene
una gran ventaja en el desempeño de su profesión debido a q ue abrevia el tiempo y
porque interpreta el dibujo rápidamente.
Facilita su trabajo, no necesita de fotografías, su gasto es reducido y porque
interpreta correctamente las dimensiones indicadas en el terreno.
6. Sistemas de Planos:
Existen en la actualidad dos sistemas de planos, a saber:
a) El americano b) El europeo.
Cada uno de ellos emplea sus propias medidas y símbolos. Es por esta razón que es necesario
el conocimiento de ambos sistemas, porque en nuestro país podemos encontrar
cualquiera de los dos sistemas.
MÉTODO PARA INTERPRETAR UN PLANO:
En cualquiera de los dos sistemas de planos mencionados anteriormente, el
procedimiento para su interpretación es de la siguiente forma :
a) Examinar el plano en forma general, localizando y reconociendo cada uno de los
elementos por sus símbolos.
b) Tener una idea general de la disposición, número y orden de los diferentes circuitos
que tiene la instalación.
c) Hacer el estudio desde los circuitos principales para terminar con los circuitos
derivados, tratando de comprenderlo perfectamente.
Las instalaciones eléctricas en la actualidad se hacen partiendo de los planos previamente
confeccionados y no al azar.
1. Símbolos para la Arquitectura :
En todo plano eléctrico, necesariamente se utilizan algunos signos dé arquitectura
como son: puertas, ventanas, muros, paredes y habitaciones.
Todos ellos se encuentran graficados en las vistas de planta y frente de un plano
eléctrico, con indicación de la escala utilizada; tal como se muestra en el plano adjunto
de la fig. siguiente.

4. LABORATORIO DE TECNOLOGIA
ELECTRICA
Nro.: DD-106
Página: 3/6
2. Manera de RepresentarlasCasasde Dos Pisos y de Sótanos:
La representación de casas de dos o más pisos, así como los sótanos, se hacen en
planos separados por ambientes o sea del primer y segundo pisos y sótano en forma
independiente.
3. Manera de Leer losPlanosde InstalacionesEléctricas:
Para esta lectura tenemos el plano de la fig.. 1, que es de un piso de una casa
domiciliaria en su vista de planta. Observe que los muros de las paredes están indicados
por trazos continuos, las puertas vienen a ser los espacios vacíos en donde no hay
continuidad de los trazos de las paredes.
Esta casa consta de los siguientes compartimientos:
a) Sala d) Dormitorio
b) Comedor e) Baño; y
c) Cocina f) Patio.
En cada uno de los compartimientos están ubicados los artefactos eléctricos que van a
instalarse en cada habitación, como son las salidas de techo para la luz, tomacorrientes,
interruptores, llave general y un tablero de distribución ubicado en la cocina. Todos los
símbolos están unidos por rayas o líneas continuas que representan a los tubos por
donde van los conductores de alimentación, para los diferentes artefactos de consumo.
Las líneas punteadas nos indican que la tubería va tendida por la pared o techo.
Estas instalaciones no siempre se hacen estrictamente de acuerdo al plano, sino que
sufren ciertas modificaciones al ejecutarse y adaptarse a l a vivienda y edificio en
construcción.

5. LABORATORIO DE TECNOLOGIA
ELECTRICA
Nro.: DD-106
Página: 4/6

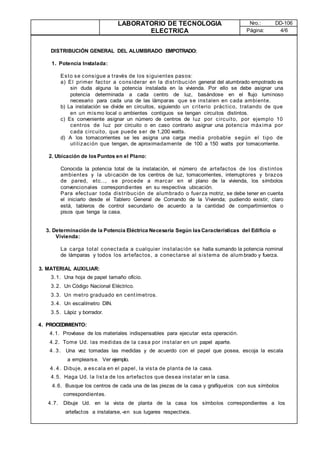

DISTRIBUCIÓN GENERAL DEL ALUMBRADO EMPOTRADO:
1. Potencia Instalada:
Esto se consigue a través de los siguientes pasos:
a) El primer factor a considerar en la distribución general del alumbrado empotrado es
sin duda alguna la potencia instalada en la vivienda. Por ello se debe asignar una
potencia determinada a cada centro de luz, basándose en el flujo luminoso
necesario para cada una de las lámparas que se instalen en cada ambiente.
b) La instalación se divide en circuitos, siguiendo un criterio práctico, tratando de que
en un mismo local o ambientes contiguos se tengan circuitos distintos.
c) Es conveniente asignar un número de centros de luz por circuito, por ejemplo 10
centros de luz por circuito o en caso contrario asignar una potencia máxima por
cada circuito, que puede ser de 1,200 watts.
d) A los tomacorrientes se les asigna una carga media probable según el tipo de
utilización que tengan, de aproximadamente de 100 a 150 watts por tomacorriente.
2. Ubicación de losPuntos en el Plano:
Conocida la potencia total de la instalación, el número de artefactos de los distintos
ambientes y la ubicación de los centros de luz, tomacorrientes, interruptores y brazos
de pared, etc.., se procede a marcar en el plano de la vivienda, los símbolos
convencionales correspondientes en su respectiva ubicación.
Para efectuar toda distribución de alumbrado o fuerza motriz, se debe tener en cuenta
el iniciarlo desde el Tablero General de Comando de la Vivienda; pudiendo existir, claro
está, tableros de control secundario de acuerdo a la cantidad de compartimientos o
pisos que tenga la casa.
3. Determinación de la Potencia Eléctrica Necesaria Según lasCaracterísticas del Edificio o
Vivienda:
La carga total conectada a cualquier instalación se halla sumando la potencia nominal
de lámparas y todos los artefactos, a conectarse al sistema de alum brado y fuerza.
3. MATERIAL AUXILIAR:
3.1. Una hoja de papel tamaño oficio.
3.2. Un Código Nacional Eléctrico.
3.3. Un metro graduado en centímetros.
3.4. Un escalímetro DIN.
3.5. Lápiz y borrador.
4. PROCEDIMIENTO:
4.1. Provéase de los materiales indispensables para ejecutar esta operación.
4.2. Tome Ud. las medidas de la casa por instalar en un papel aparte.
4. 3. Una vez tomadas las medidas y de acuerdo con el papel que posea, escoja la escala
a emplearse. Ver ejemplo.
4. 4. Dibuje, a escala en el papel, la vista de planta de la casa.
4.5. Haga Ud. la lista de los artefactos que desea instalar en la casa.
4.6. Busque los centros de cada una de las piezas de la casa y grafíquelos con sus símbolos
correspondientes.
4.7. Dibuje Ud. en la vista de planta de la casa los símbolos correspondientes a los
artefactos a instalarse,-en sus lugares respectivos.

6. LABORATORIO DE TECNOLOGIA
ELECTRICA
Nro.: DD-106
Página: 5/6

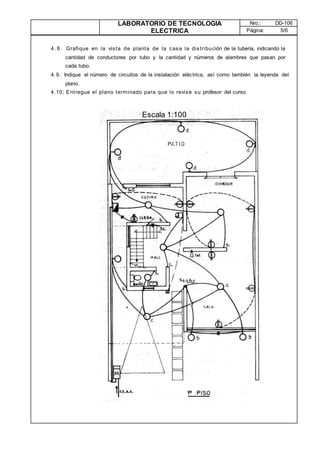

4. 8. Grafique en la vista de planta de la casa la distribución de la tubería, indicando la
cantidad de conductores por tubo y la cantidad y números de alambres que pasan por
cada tubo.
4.9. Indique el número de circuitos de la instalación eléctrica, así como también la leyenda del
plano.
4.10; Entregue el plano terminado para que lo revise su profesor del curso.
Escala 1:100

7. LABORATORIO DE TECNOLOGIA
ELECTRICA
Nro.: DD-106
Página: 6/6

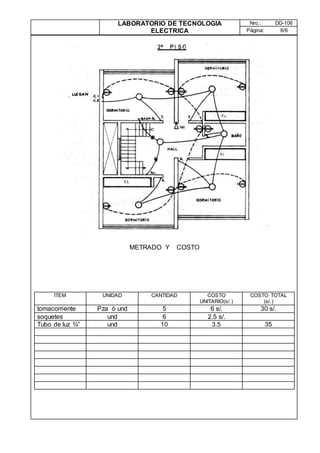

METRADO Y COSTO
ITEM UNIDAD CANTIDAD COSTO
UNITARIO(s/.)
COSTO TOTAL
(s/.)
tomacorriente Pza ó und 5 6 s/. 30 s/.
soquetes und 6 2.5 s/.
Tubo de luz ¾” und 10 3.5 35

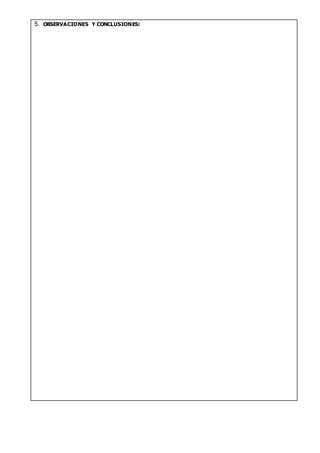

8. 5. OBSERVACIONES Y CONCLUSIONES:
